Самостоятельное подключение трубки домофона в многоквартирном доме — шаги и рекомендации

Устройство домофона, принцип работы

Виды домофонов:

• ц

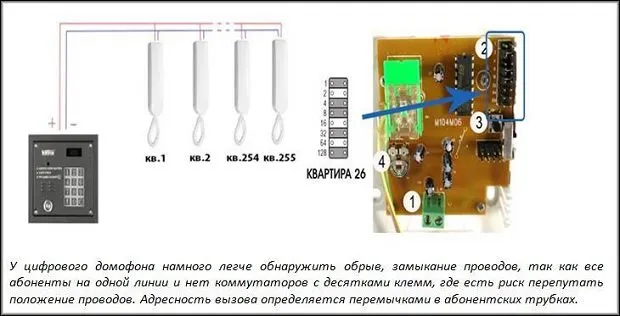

  Цифровые домофоны используют двухпроводную линию для передачи сигнала. Для установки адресного вызова в номерах квартир используются перемычки в трубках абонентов, которые все подключаются к общей линии. Эта линия протягивается по стояку дома (кабельному каналу в шахте) с отводами для каждого помещения.

  обрыв главной линии приведет к неисправности всех абонентских трубок;

• координатные (координатно-матричные, аналоговые). Популярные для многоквартирных домов (МКД). Сигнал передается коммутатором, от которого к объектам идет шлейф проводов. Для каждой квартиры отдельные жилы, кабель системы многожильный (количество проводов зависит от числа обслуживаемых объектов). Более надежная система, но сложнее в ремонте, особенно при замене проводов.

Все переговорные устройства систем допуска, будь то самых популярных брендов Cyfral, Eltis, Vizit или любых других, в своей основе имеют аналогичные принцип и конструкцию.

Устройство:

• панель вызова с блоком управления, клавиатурой, динамиком, микрофоном, индикатором, показывающим номер квартиры, считывателем для электронного (магнитного) ключа;
• блоки питания: для системы, для абонентских панелей (в квартирах);
• система координатных домофонов включает коммутатор — устройство, отвечающее за доставку сигнала выбранному пользователю;
• разводка проводов в защищенных (гофрированных) рукавах, кабель-каналах;
• в квартире абонента: переговорная трубка или блок с кнопками управления доступом (разблокировки дверей), для общения;

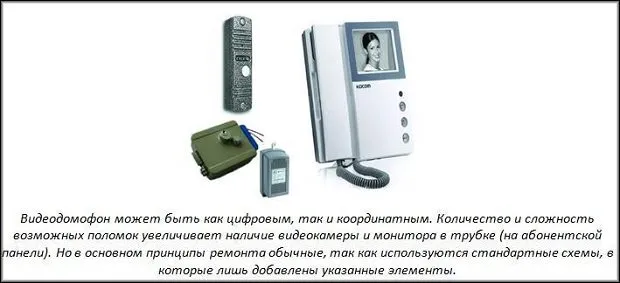

• ремонт видеодомофона своими руками усложняется, если вышли из строя именно микросхемы камеры и монитора, но по остальным моментам принципы починки стандартные: в трубке, блоках питания, коммутаторах проверяют микровыключатели, контакты, держатели, проводки, наличие напряжения, отсутствие обрывов, пробоев, замыканий;

Электромеханические

Электромеханические неполадки могут быть нескольких видов.
Не срабатывает замок подъездной двери при использовании персонального ключа. Если сам ключ не требует замены, необходимо проверить, намагничивается ли само соединение электрозамка, так как иногда, даже если разорвана цепь, остаточное намагничивание продолжает препятствовать открыванию двери. Это легко проверить, если под рукой есть другой ключ. Как правило, сразу несколько электронных ключей не могут сломаться в один и тот же момент. Если двери не открываются и другим ключом, электрозамок нужно обесточить, чтобы он размагнитился. Обычно тумблер отключения замка домофона выводится на электрощите первого этажа, но есть и другой способ – на дверную магнитную пластинку клеят полоску липкой ленты.

Невозможно нажать кнопку цифрового домофона. Такая проблема может возникнуть в подъезде высотного дома – слишком частые нажатия. Такие системы обладают высокой чувствительностью, поскольку используется схема пресекающихся световых лучей. Решают такую ситуацию при помощи диспетчера – он передаёт сигнал нужному абоненту, а сняв трубку тот не отвечает (если это происходит, экран панели высвечивает «Е» либо «Err»). Помочь можно тщательной физической очисткой кнопок. Если попытка неудачна – с высокой вероятностью можно сказать, что имеет место поломка процессора. Здесь уже придётся вызывать специалиста для его ремонта.

Невозможен ответ с трубки при получении вызова от подъезда. В этом случае вышла из строя сама трубка (выход из строя либо микропереключателя, либо магнитного геркона) и её придётся менять.

Если всё же слышно абонента внизу, но не получается открыть дверь – неисправна кнопка трубки. Помочь может простая очистка контактов кнопки

Если сигналы с трубки домофона проходят по причине помех и перебоев сетей коммуникаций или неисправного контроллера, потребуется вмешательство специалистов.

Когда в трубке пропадает звук, она фонит (слышен треск, шум), плохо слышно либо существует наличие какой-то сильной помехи, необходимо искать их в проводах, а именно:слабая фиксация клемм (абонент сам вытягивает их из гнёзд, натягивая кабель домофона); полная тишина в трубке говорит о нарушении общесетевых коммуникаций; полезно обратить внимание на положение звукорегулятора (он может стоять в позиции Mute).

Для срабатывания открывающей кнопки подъездных дверей приходится несколько раз её нажимать. Если взглянуть на схему домофона, можно увидеть, что открывание двери регулируется микропереключателем, расположенным ниже кнопки и соединяющейся с ней посредством контактов.

Трубка является важной частью переговорной системы. Поскольку ею довольно активно пользуются, то и выходит из строя она чаще, чем другие компоненты системы домофона

Разумеется, самый простой выход из положения – это замена трубки, но есть неисправности/поломки вполне устранимы самостоятельно, для этого не придётся тратить финансы. Если невозможно дозвониться в какую-то одну квартиру, скорее всего, проблемой является трубка, а именно:

• проблема в кнопке открывания подъездных дверей;
• проблема в динамике трубки (абонента неслышно);
• порван кабель (перетёрся от частого употребления).

Как подключается домофон

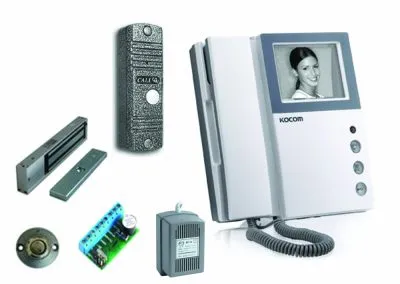

В комплекте с домофоном обычно идут все комплектующие элементы:

1. Внешний блок.
2. Электромагнитный замок.
3. Кнопка выхода из подъезда.

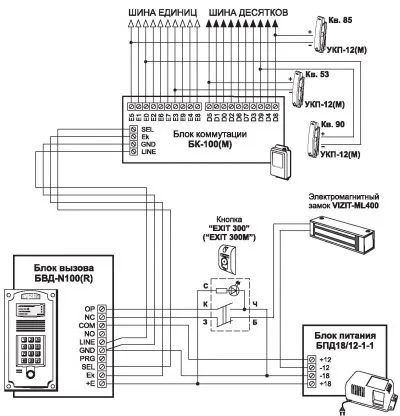

Координатная схема подсоединения

Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).

На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.

Цифровая схема

Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.

При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.

Подробности

Подключение к домофонам цифрового типа

Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.

Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете.

Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.

В процессе монтажа требуется набирать номер квартиры. Это требуется делать так:

• Осторожно вскрывайте корпус устройства для переговоров. Вы увидите, что на микросхеме есть парные штыри с номерами 1-2-4-8.
• Посредством особенных перемычек параллельно соединяйте пары так, чтобы сумма номеров была равна номеру квартиры. Для квартиры №15, например, нужно замыкать четыре первые пары.

Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.

Монтаж на прибор координатно-матричного вида

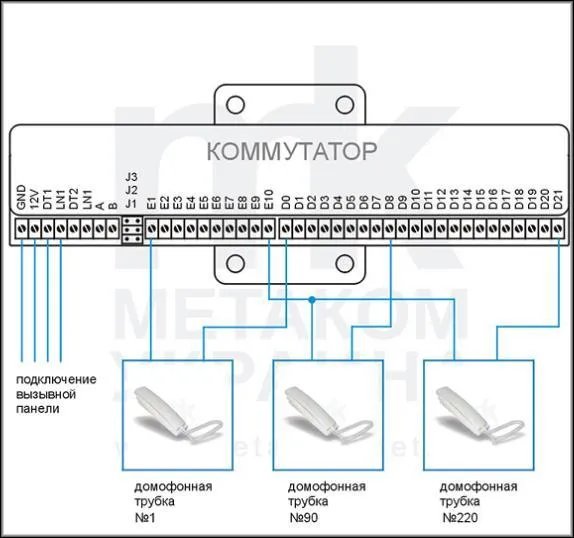

Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (DO-D9) будут отвечать за десятки в квартирных номерах, а на второй (ЕО-Е9) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).

Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.

В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.

В этой ситуации своими руками вы не сможете подсоединить трубку, и потребуется вызывать специалиста, который будет настраивать вашу систему. Коммутаторы, как правило, устанавливают на каждом этаже в щитках распределительного типа и соединяются между собой в цепь параллельного типа.

Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

Каждый тип защитного средства требует определенную трубку, так как для разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей он подключается к каждой отдельной квартире. Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Итоги

Домофоны Vizit – надежные устройства, которые характеризуются стабильной работой в различных условиях. Однако неприятности в виде поломок все же иногда случаются. Если такая проблема не обошла вас стороной, трубку домофона вы всегда можете попробовать починить самостоятельно, опираясь на советы, приведенные выше. Не уверены в своих технических знаниях и навыках? Нет желания рисковать? Лучше обратитесь в сервисную поддержку. Мастера, которые занимаются сервисным обслуживанием домофонных систем, произведут диагностику устройства, которое вышло из строя, и выявят причину поломки. В своей работе они используют специальное оборудование для диагностики и настройки домофонов. Когда будет известно, что именно перестало работать, квалифицированный специалист сообщит, что именно необходимо сделать – отремонтировать трубку, купив новые запчасти, или же полностью заменить устройство.

Стоит отметить, что стоимость трубки невысока, поэтому при серьезных поломках, как правило, специалисты рекомендуют установить новый прибор, который будет работать долго и без проблем, не доставляя пользователю каких-либо неудобств.

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

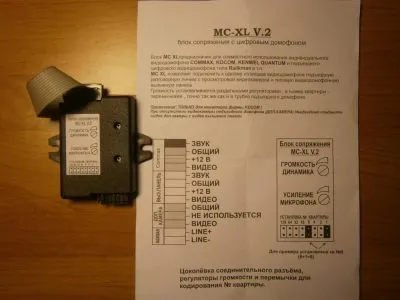

Применение адаптера

Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.

Комплектации подбирается под определенные цели и задачи:

• Покупка двух или более камер, если важен дополнительный обзор;
• Станция режима разделения сигнала на нескольких посетителей;
• Иногда необходима установка усилителя сигнала.

Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.

Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.

Выбирается он по следующим принципам:

• Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
• Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.

Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.

Как самому подключить трубку домофона в своей квартире

Наличие домофона давно стало непременным условием обеспечения комфорта современной квартиры. Основным назначением этих устройств является предоставление возможности хозяевам жилья принять вызов от посетителей и дистанционно открыть двери. Домофоны оказались намного более удобными, чем устаревшие кодовые замки. Выясним, как подключить трубку квартирного домофона самостоятельно.

Конструкция домофона

Домофон – это устройство, которое позволяет кому-либо проникнуть в помещение или наоборот, запретить вход, без прямого контакта с ним. Прибор получил особую популярность буквально в последнее десятилетие, ранее для защиты парадных наиболее часто использовались кодовые замки.

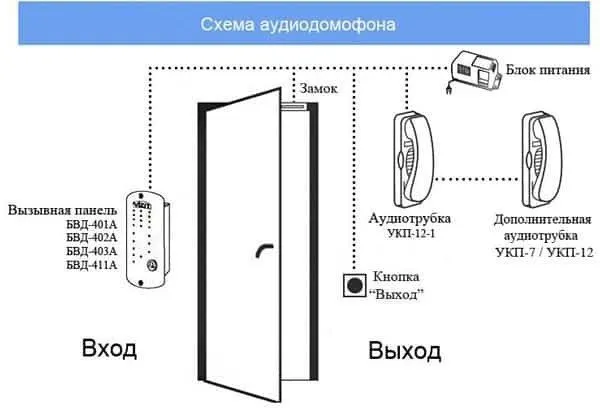

Фото – конструкция системы

В качестве дополнительного обеспечения защиты к звонку может также добавляться возможность подключения видеодомофона (Kenwei KW-4HPTN, Kocom KCV-A374SD). В таком случае все данные транслируются при помощи камеры по специальному телевизору или компьютеру. В отличие от аудиодомофона, видео-система более надежна в использовании, ведь помимо вызова также производится зрительный контроль посетителей.

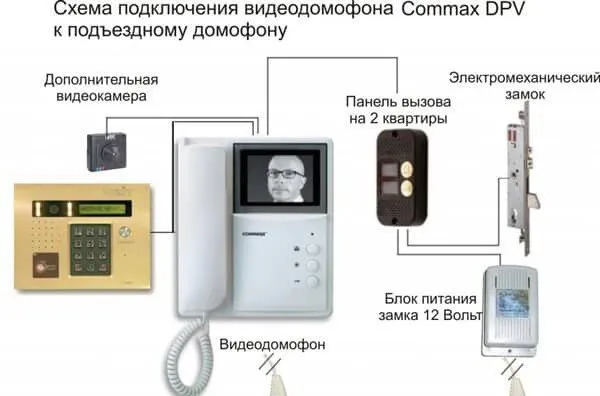

Фото – схема соединения проводов видеодомофона

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

• повреждения трубки механического характера;
• при поднятии трубки сигнал продолжает звучать;
• выход из строя кнопки разблокирования замка;
• плохо слышно голос звонящего;
• если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Как установить домофон своими руками? Советы от Леруа Мерлен в Москве.

1Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

• Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,
• Соблюдайте нормы электрической безопасности,
• Используйте изделия, соответствующие нормам,
• Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

2Электропровода

Правильный выбор проводов гарантирует оптимальную работу устройства. Данная таблица приведена для общей информации. Не забудьте ознакомиться с приложенной к устройству схемой.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня – Vizit, Commax, Falcon Eye и проч.

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

• Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
• Вызывная панель. Это ее мы видим рядом с подъездной дверью – считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
• Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
• Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
• Блок питания системы.
• Кнопка «Выход» и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Порядок подключения

Последовательность действий будет такой:

1. На первом этапе работ выбирается место расположения домофонной трубки, затем она закрепляется на стене при помощи быстрого монтажа.
2. Далее определяется место установки коммутатора (для аналоговых домофонов). На каждом этаже их устанавливают в распределительной коробке для слаботочных цепей. Все они подключены параллельно, что значительно облегчает процесс монтажа. В общем случае достаточно всего одного коммутатора на подъезд, однако при использовании такой схемы приходится протягивать провода от квартир верхних этажей к месту установки устройства.
3. После снятия защитной крышки коммутатора определяются клеммы, соответствующие десяткам и единицам, затем выполняется подсоединение, так, чтобы сумма номеров этих контактов показывала порядковый номер квартиры.
4. Подключаются провода к трубке. Крайне важно при этом соблюдать полярность. Плюсовая клемма присоединяется к контакту коммутатора, соответствующего десяткам, минусовая – единицам.

Как подключить трубку домофона быстро и самостоятельно

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, которое не только обеспечивает безопасность вашего дома, но и позволяет дистанционным способом управлять замком на дверях или калитке. Такое устройство широко применяется в многоквартирных домах, в частных жилищах, коттеджах, крупных офисах и складах. В большинстве случаев домофоны устанавливают специальные компании, занимающиеся их реализацией. Но поскольку данное оборудование – простое по своей структуре, его с легкостью можно установить самому. В этом случае проблема возникает в решении – как подключить трубку домофона. Как показывает практика – все очень просто.

Поломки, которые можно исправить

Чаще из всех проблем встречается отказ работы кнопки. Данная на первый взгляд незначительная деталь значительно влияет на весь ремонт трубки домофона, так как имеет непосредственную связь с переключателем находящимся внутри устройства. При возникновении проблемы на начальном этапе слышится потрескивание, а потом многие замечают, что фонит домофон, причём значительно.

Когда звонящий нажимает на кнопку, то потрескивание слышно отчётливо. В начале возникновения проблемы дверь будет отворяться нормально. Но если подождать немного времени и не приложить усилия для её ремонта, то она перестанет открываться.

Кнопка домофона

Сам переключатель отремонтировать невозможно. Следует попросту приобрести деталь для замены. Стоимость ее не высока. Если делом занимается профессионал, то всё будет сделано не только быстро, но и качественно.

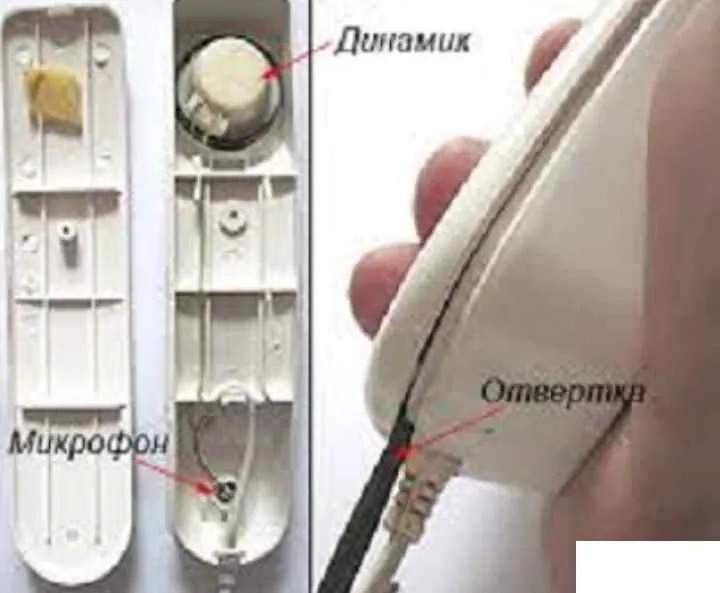

Когда к человеку пришли гости и они звонят в домофон, в помещении появляется специфический звук, после которого хозяин помещения поднимает трубку для уточнения, кто же пришёл. Но в момент нажатия кнопка отказывается функционировать. Чаще виной становится выключатель, который располагается под кнопкой. Чтобы подробнее разобраться в причинах и ремонте снимаем крышку устройства и внимательно изучаем его «внутренности».

Чтобы понять, что в месте, где и предполагает хозяин, к проблемной зоне на некоторое время через четырехпроводный вариант системы подключают новую деталь. Таким образом, через эти 4 кабеля разбираются с появившееся проблемой.

Обратите внимание на динамик, которым оснащена трубка. Он чаще и становится причиной того, что абонента плохо слышно. Внутри устройства имеет специальный резистор, которым регулируют микрофон и динамик. Но не нужно сразу убавлять или прибавлять уровень громкости. С начала запомните положение, в котором находился резистор и только потом начинайте его крутить.

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

Подготовка к монтажу

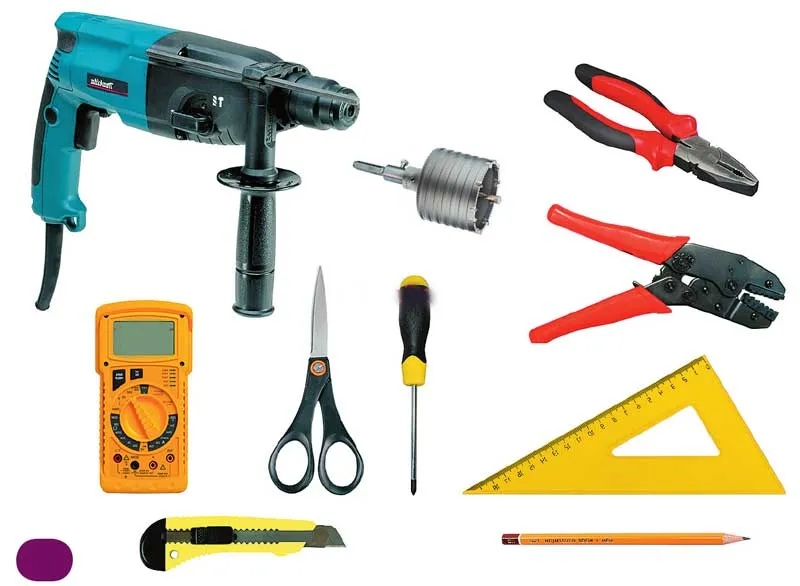

• перфоратор и шуруповерт;
• нож, бокорезы, пика для штробления стены или штроборез;
• плоскогубцы, молоток, инструмент для снятия изоляции;
• провод для питания;
• витая пара – UTP;
• выключатель для оборудования, розетки и вилки;
• электротехническая труба или гофра;
• крепеж, перфоленты и прочие дополнительные материалы.

Внутри здания кабель укладывают в штробы – так проще и удобнее. При установке домофона на ворота или калитку кабель придется тянуть по земле. Здесь его прячут в трубу.

Почему не звонит трубка домофона?

Если трубка домофона не звонит, могут быть несколько причин:

1. Отсутствие питания. Проверьте, подключен ли домофон к сети электропитания. Если он подключен, убедитесь, что нет повреждения кабеля.

2. Неправильное подключение проводов. Убедитесь, что провода правильно подключены к домофону и вызывной панели.

3. Неисправность трубки. Если провода подключены правильно, но трубка все еще не звонит, возможно, она неисправна и требует замены.

4. Неисправность вызывной панели. Если вы можете услышать звук вызова, но не можете ответить на вызов, возможно, проблема связана с вызывной панелью. Проверьте, работает ли звонок на вызывной панели, и убедитесь, что провода правильно подключены к ней.

5. Неисправность блока питания. Если трубка домофона работает, но звук вызова слабый или отсутствует, возможно, проблема связана с блоком питания. Проверьте, подключен ли блок питания к домофону и сети электропитания, и убедитесь, что он функционирует правильно.

Если проблему не удается решить самостоятельно, лучше обратиться к специалисту или сервисному центру для диагностики и ремонта домофона.
