Установка видеодомофона в частном доме — подробная инструкция и схема подключения электромеханического замка
| Обратиться за установкой видеодомофона к этим специалистам ip-sistem.ru |

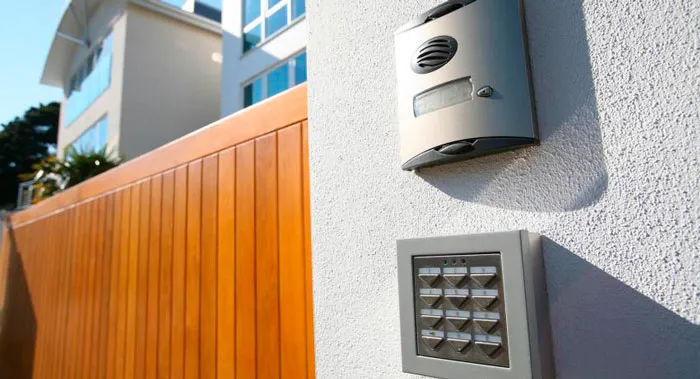

Электромеханический замок для загородного дома — это важное устройство, которое дает вам и вашим близким возможность узнать о приходе гостей, не выходя на улицу, и даже управлять доступом на свою территорию, не приближаясь к воротам.
Для этого у домофона имеется такая функция, как электромеханический замок.
Давайте во всех подробностях от А до Я, рассмотрим монтаж домофонной системы, чтобы любой пользователь, прочитав эту инструкцию понял, как это делается, каких ошибок стоит остерегаться в процессе монтажа, и самое главное убедился, что это вполне реализуемо в домашних условиях своими руками.
Первым делом перечислим материалы, которые вам понадобятся для установки и подключения видеодомофонной системы:

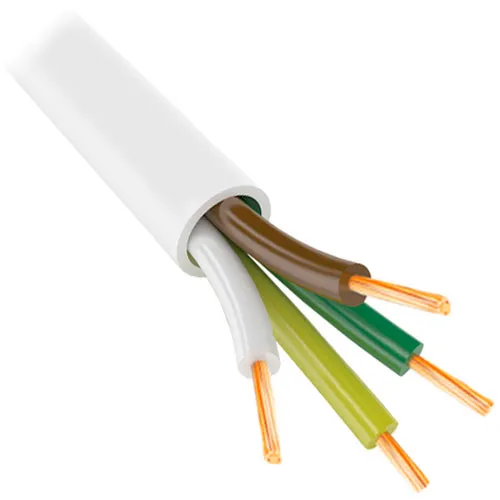

- слаботочный кабель КСПВ 4*0,5мм2
Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.
Можно также использовать кабель для видеонаблюдения – КВК.
Но КСПВ удобнее в разделке и подключении.
Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

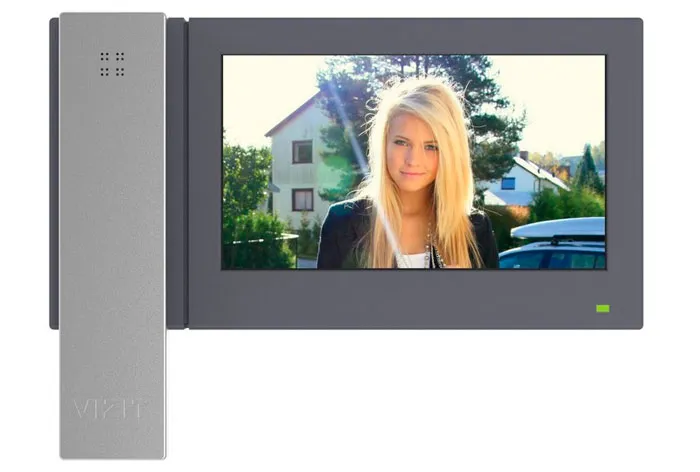

- видеодомофон
- вызывная панель к нему

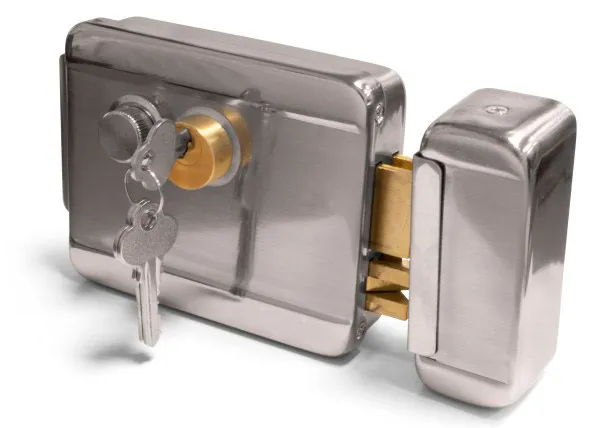

- эл.механический замок
- блок БУЗ (Блок Управления Замком)
- труба ПНД для прокладки кабеля
- гибкая связь (гофра) для перехода кабеля от забора к воротам
Ошибка №1
Главная ошибка заключается в том, что про видеодомофон вспоминают в самый последний момент.
Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.
Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.
Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.
Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.
Монтаж кабеля для видеодомофона

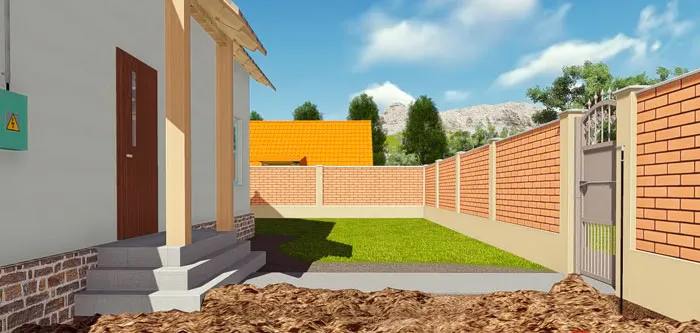

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.
Как правило, она ставится со стороны замка, а не со стороны петель калитки.
Ошибка №2

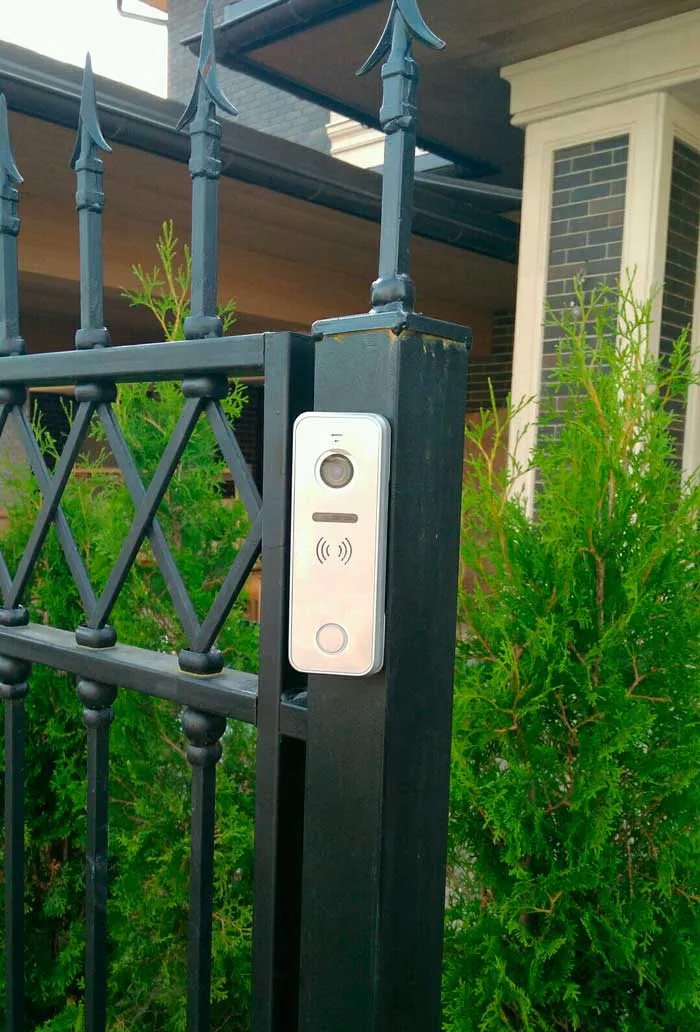

При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.
К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.
Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.
Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.
Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

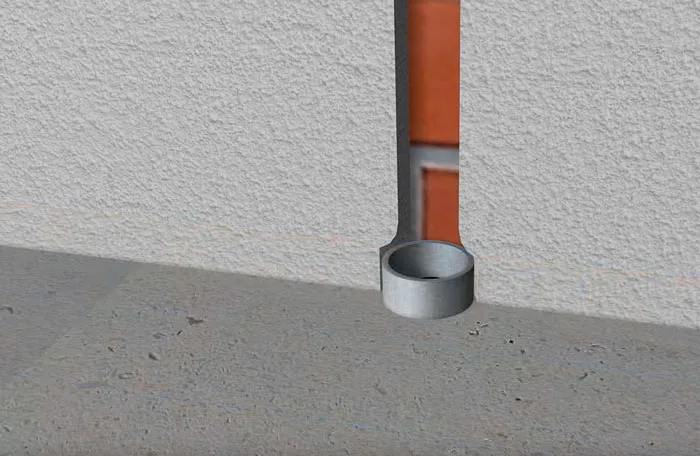

Проход в фундаменте и через стены делайте через защитную гильзу.
Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.
Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.
При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

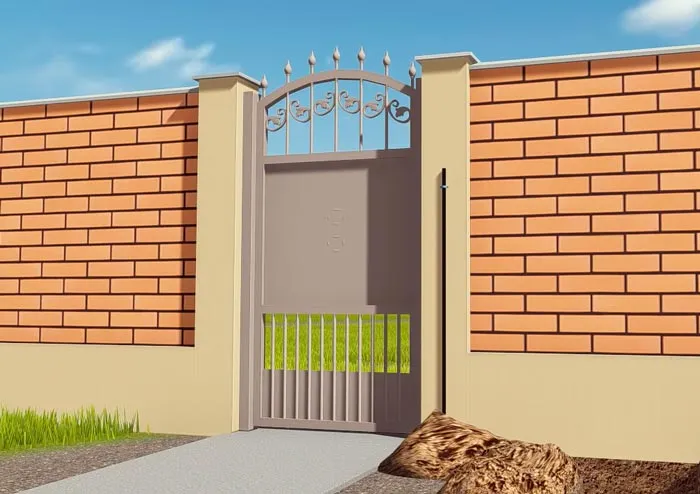

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.
Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.
Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.
Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.
Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.
Подключение монитора домофона

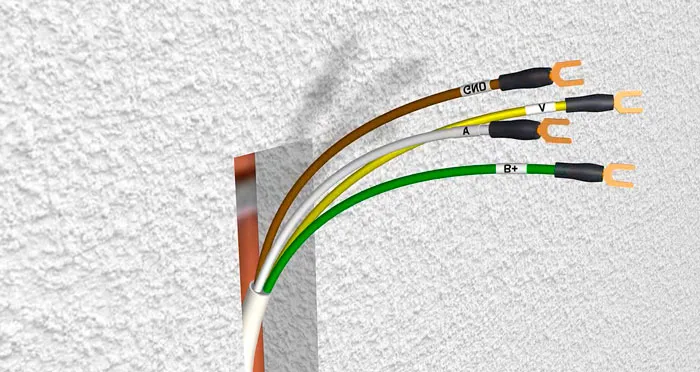

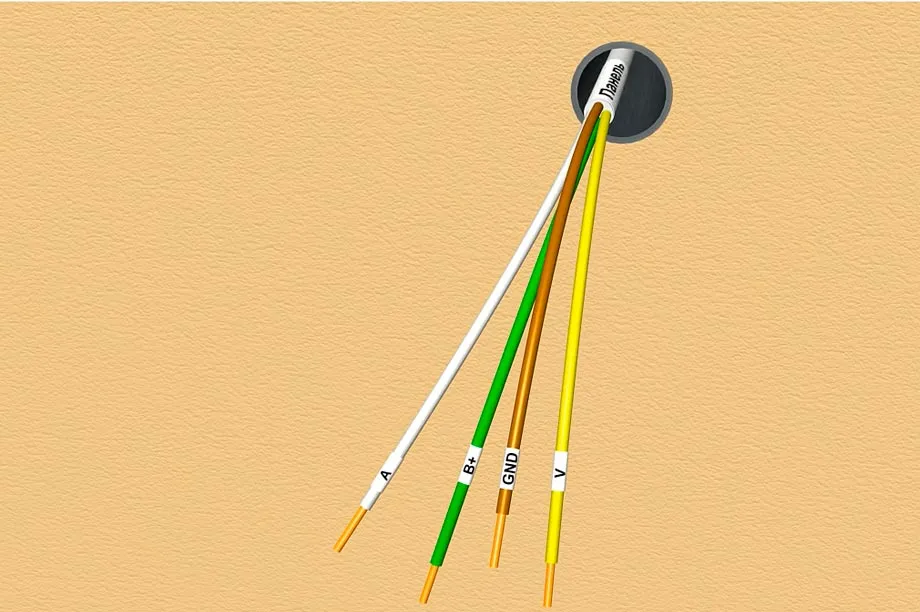

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:
- жила для передачи аудиосигнала – “А”
- для передачи видеосигнала – “V”
- питание вызывной панели – “B+”
- земля или минус – “GND”
Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.
Для надежности контактного соединения жилы можно опрессовать наконечниками.
Далее через колонну и по калитке нужно проложить второй отрезок кабеля — от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.
С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:
- два провода — ”замок”
- ”B+” – питание от вызывной панели
- ”GND” – земля, он же минус
Такое же обозначение делается на втором конце кабеля возле замка.
После этого можете засыпать траншею и производить отделочные работы.

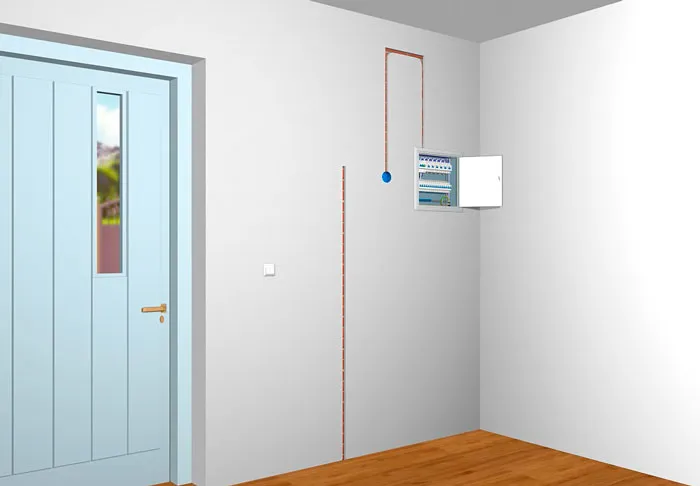

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.
Переходим к непосредственному подключению панели видеодомофона.

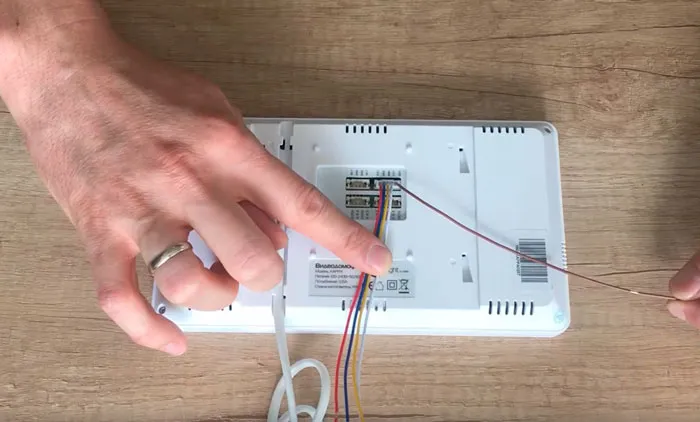

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

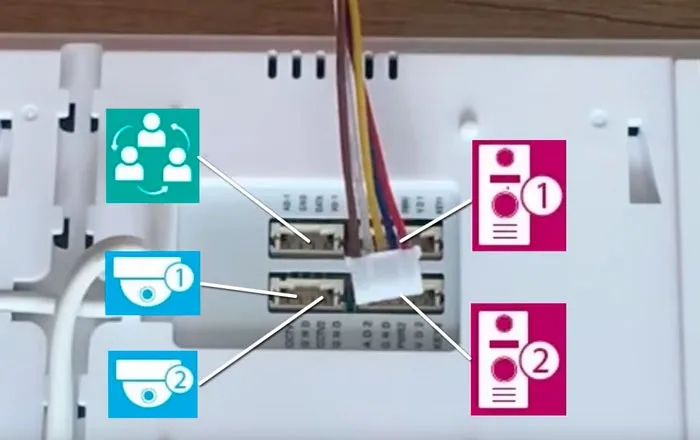

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.
Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.
Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.
Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.
После подключения фиксируете монитор на кронштейне.

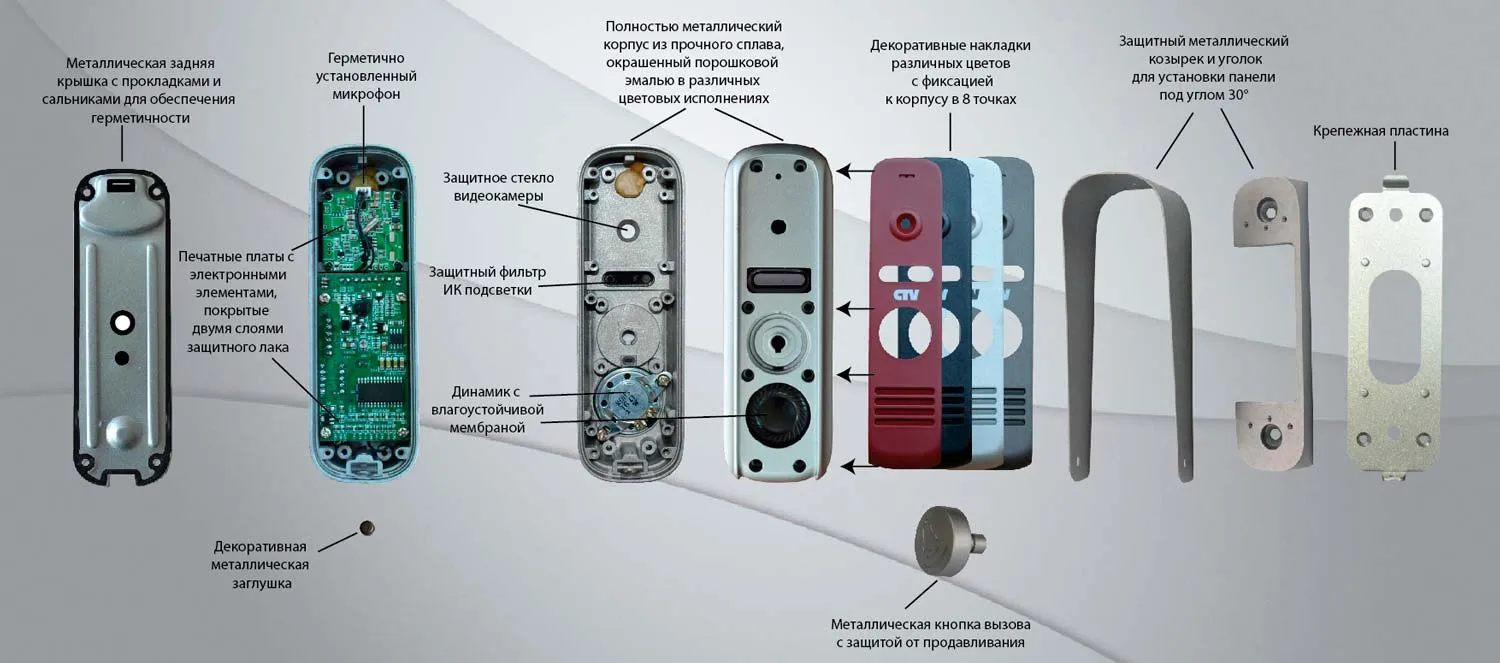

Схема подключения вызывной панели

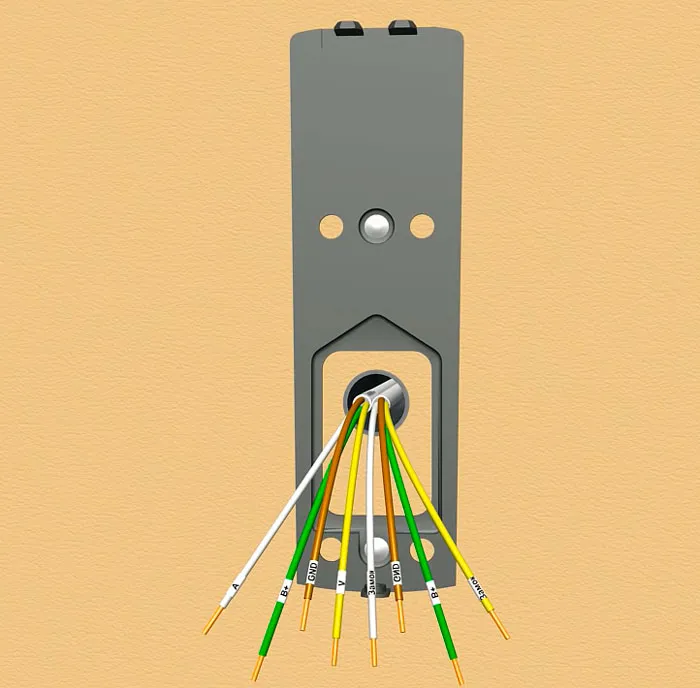

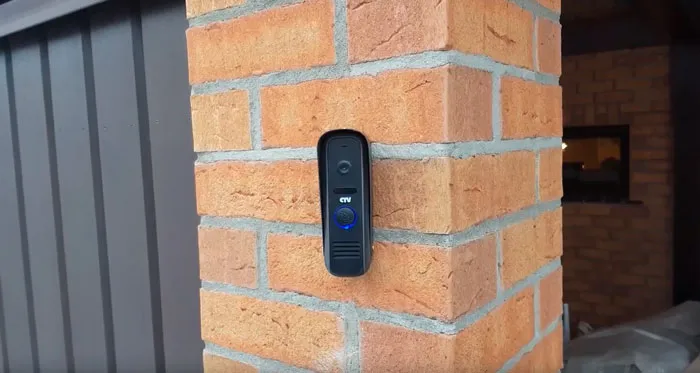

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.
Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

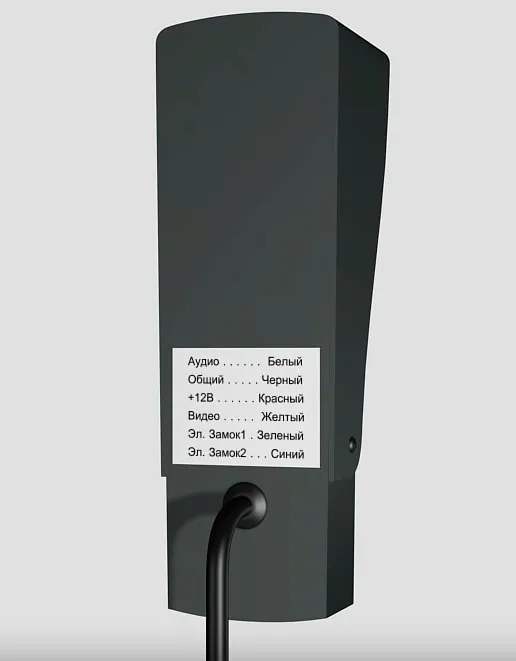

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

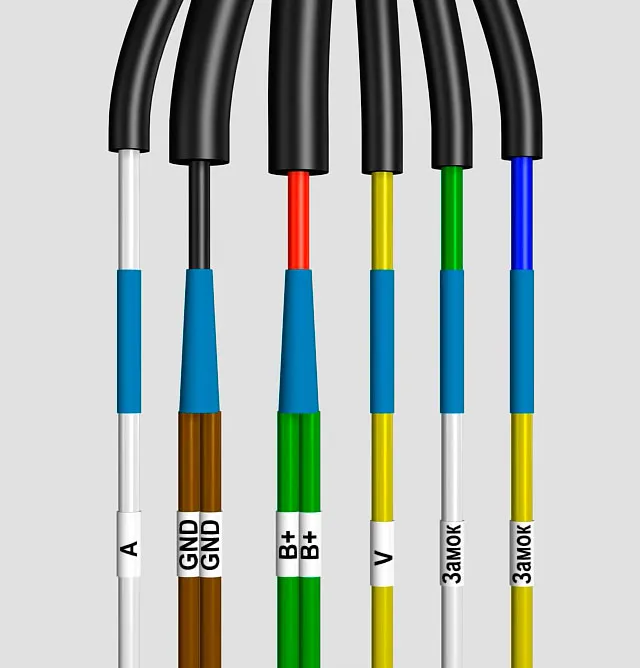

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:
Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.
Провода, подписанные как “замок”, подключаете в любой последовательности.

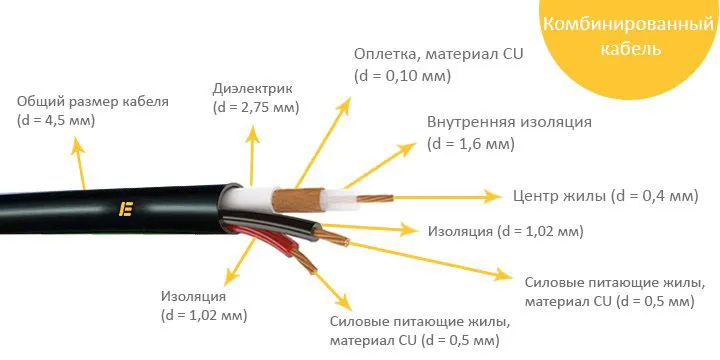

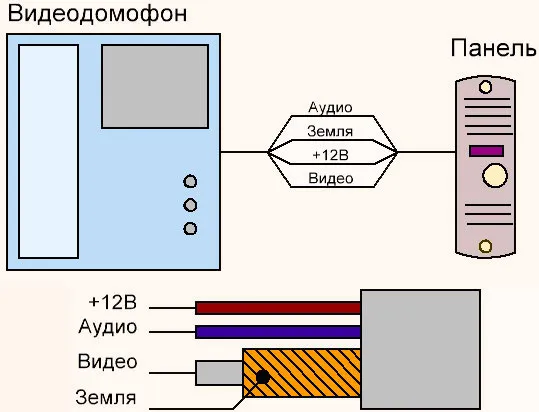

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:
Ошибка №5
Старайтесь здесь избегать скруток, с последующим применением изоленты.
Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.
После всех проделанных операций осталось подключить электромеханический замок.
Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?
При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.
В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.
Можно, конечно, применить схему с отдельным питанием, например такую:
Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

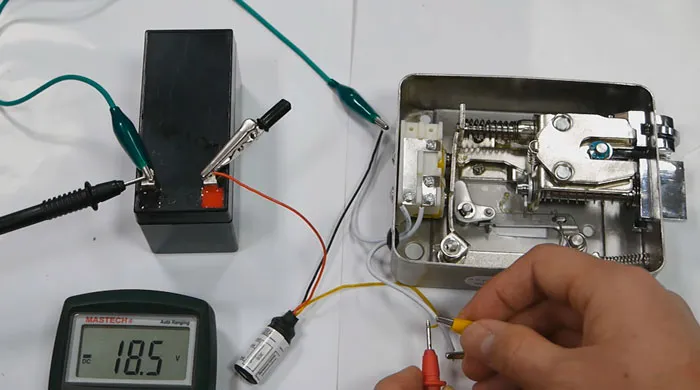

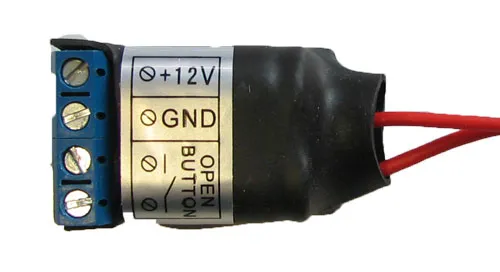

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.
Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.
Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.
То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.
Схемы подключения БУЗ и электромеханического замка

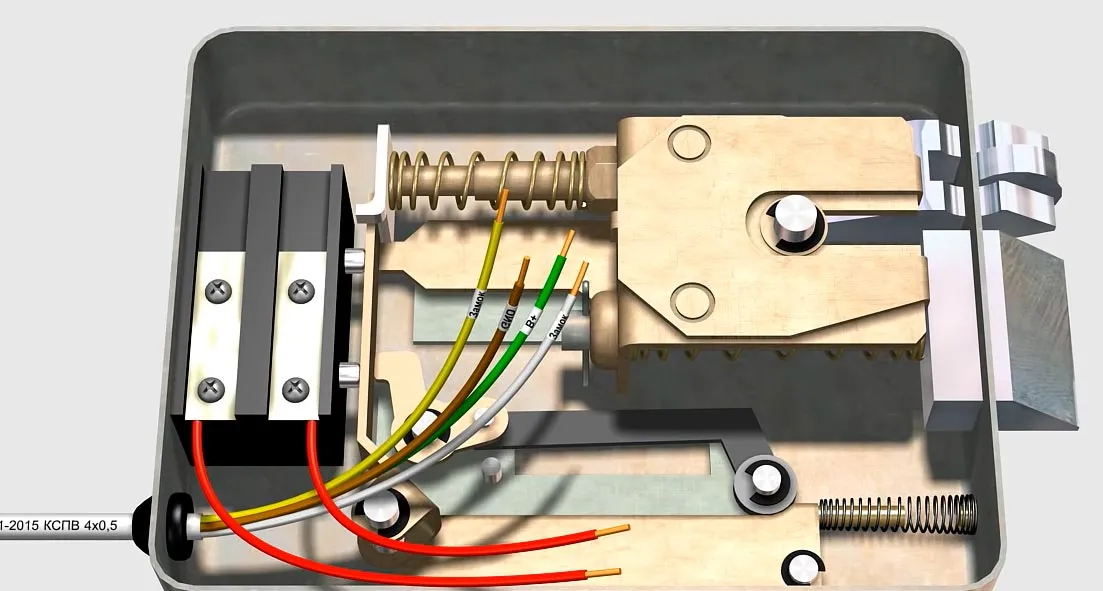

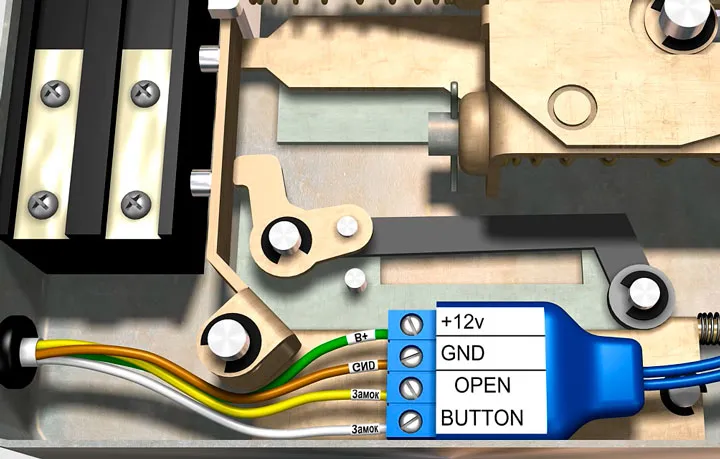

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

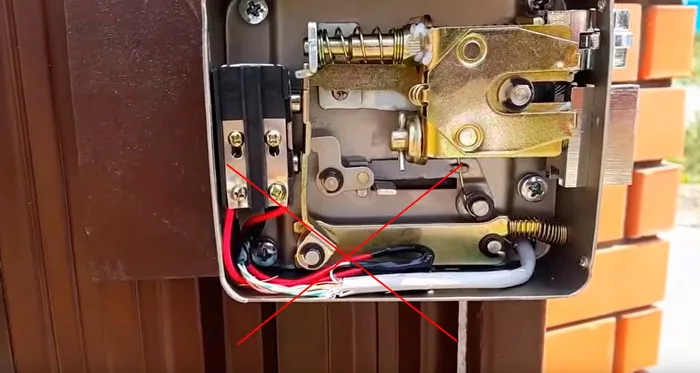

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:
Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

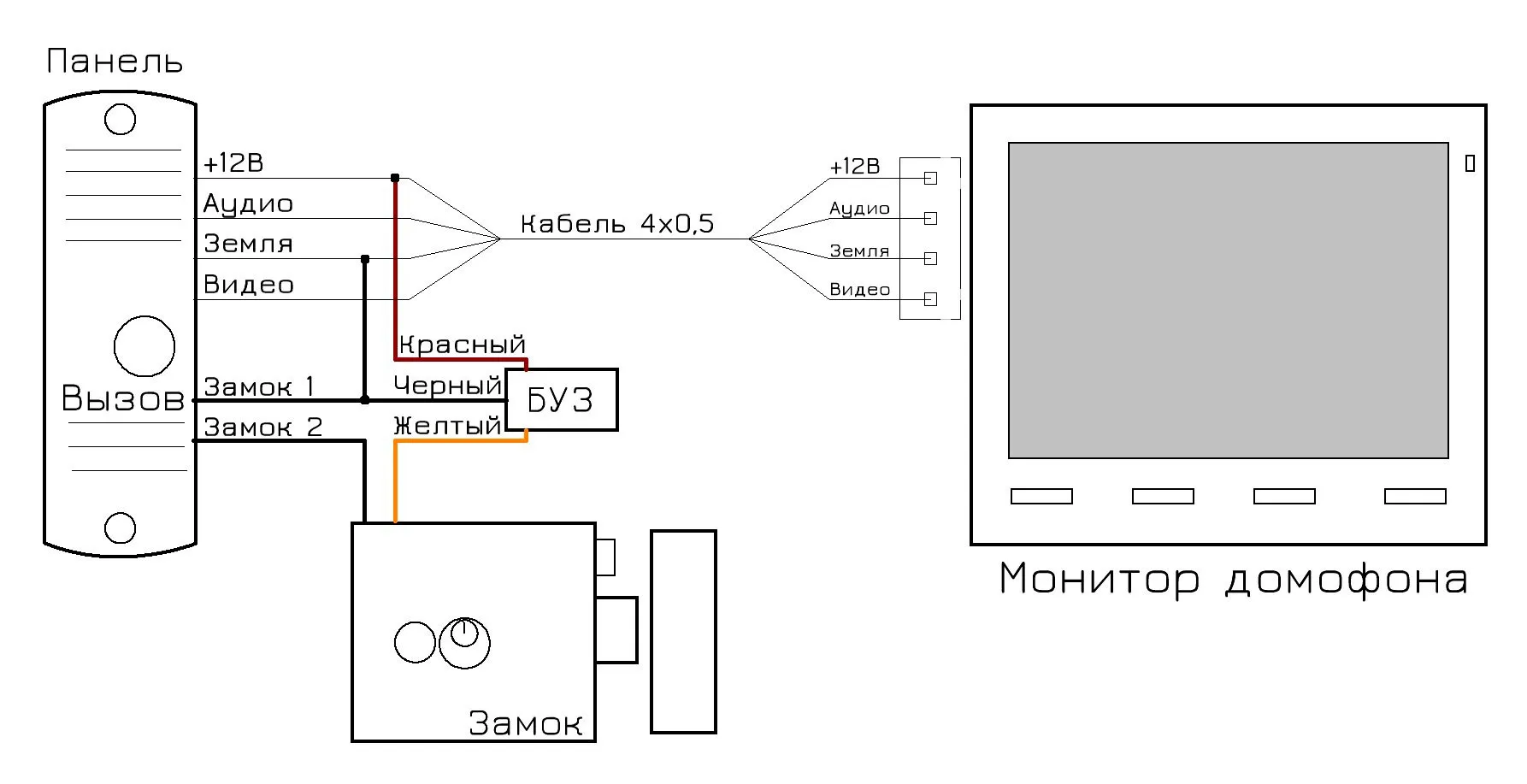

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:
На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.
Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

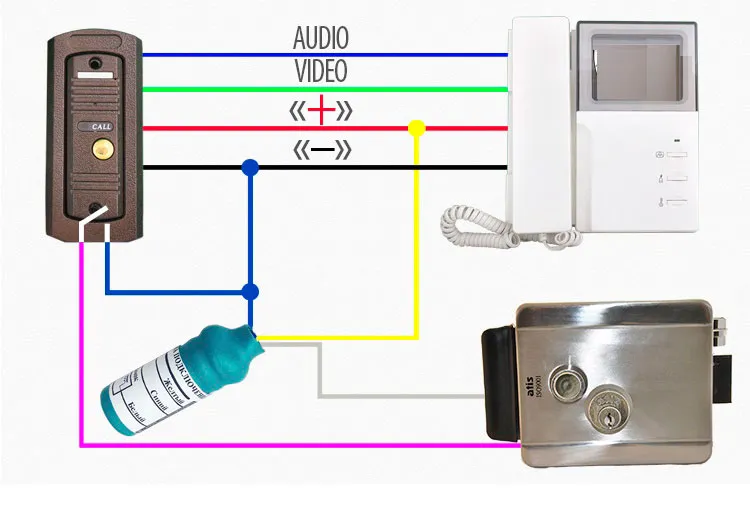

Вот еще несколько разновидностей БУЗ и их схемы подключения:
После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

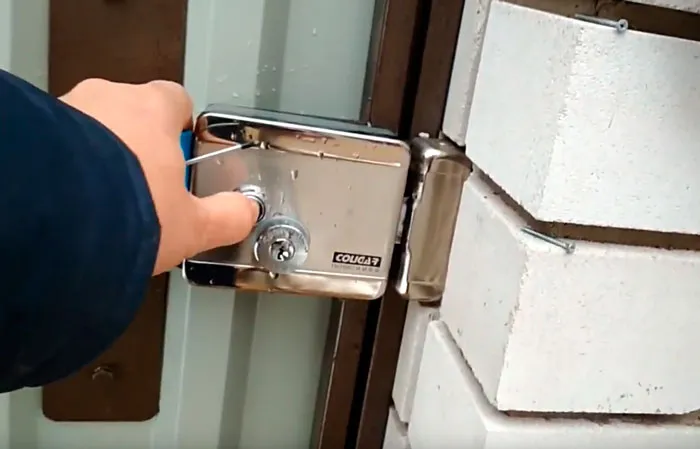

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

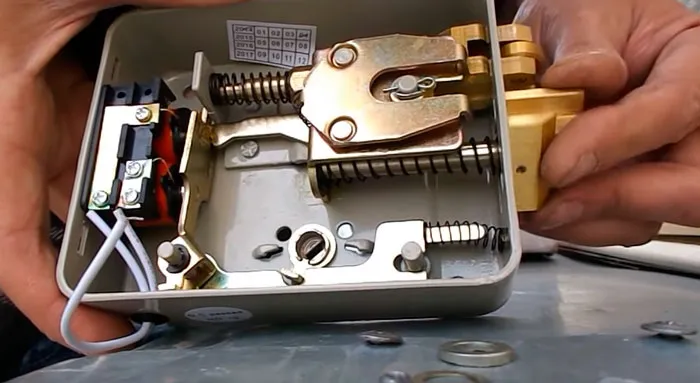

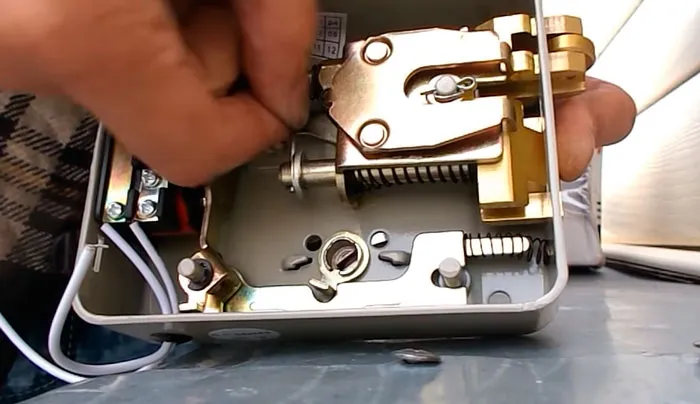

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.
После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.
Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.
Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.
