Схема параллельного подключения лампочек в цепи
У начинающих электриков часто возникают ситуации, когда они сталкиваются с особенностями проведения подключения различного электрооборудования. Примером этого может служить задача организации параллельного подключения ламп, что является одним из наиболее распространенных вариантов.
Физические параметры
Важным этапом при подключении галогенных, светодиодных или люминесцентных светильников являются физические данные. Основным параметром для всех ламп можно считать омическое сопротивление, на основании которого и рассчитывается потребляемая мощность.
Для примера рассмотрим вариант подключения приборов освещения, как классической резистивной нагрузки:
Рис. Параллельное включение резистивной нагрузки
Так те же нити накаливания представляют собой чисто резистивную нагрузку, поэтому мы их будем рассчитывать, как сумму резисторов R1 – R3. Для параллельных схем включения вычисление суммарного сопротивления всех устройств производится исходя из соотношения:
После преобразования выражение получит вид:
Аналогичным образом вычисление производится для включения люминесцентных и светодиодных светильников. Заметьте, что при расчетах в идеальных условиях сопротивлением соединительных проводов пренебрегают. Такой прием актуален и для большинства осветительных приборов, так как величина получается несоизмеримо меньше. Однако в случае расчета слаботочных ламп или светодиодов сопротивлением проводов не всегда можно пренебречь, поэтому они также участвуют в расчетах.
Преимущества и недостатки
В домашних и производственных целях параллельное подключение широко используется для решения различных задач. При выборе такого способа важно учитывать все за и против, поэтому дальше мы рассмотрим преимущества и недостатки для освещения люминесцентными, накаливания, светодиодными или другими типами ламп.
К преимуществам схемы следует отнести:
- на каждую лампу подается строго установленная величина напряжения, не зависимо от их сопротивления;
- каждая лампа работает на полную мощность, выдавая заявленные номинальные параметры;
- в случае перегорания одной из ламп в цепи остальные продолжат выполнять свои непосредственные функции без каких-либо изменений в штатном режиме.
Недостатки такого способа подключения в большей части связаны с экономическими аспектами или аварийными режимами работы:
- требуется больший расход соединительных проводников при подключении на большие расстояния;
- при повышении напряжения более номинального лампочка светится гораздо сильнее, из-за чего галогенные светильники и лампы Ильича будут чаще выходить со строя;
- начинающие электрики или неискушенные в электротехнике могут запутаться на этапе подключения точечных или других светильников.
Практическое применение
Все соединения в электрических схемах подразделяются на последовательные и параллельные. На практике параллельная схема применяется для любого освещения у вас дома:
- точечных светильников;
- ламп в люстре;
- модулей в светодиодной ленте и т.д.
Не зависимо от конкретного вида подключения и применяемого оборудования, схема будет идентична. В некоторых ситуациях, чтобы подключить точечных светильник применяется блок питания или электронный трансформатор, в других монтаж люминесцентных ламп производится напрямую от сети, что показано на рисунке ниже:
Рис. Подключение светильников по комнатам
Видео по теме
Последовательное и параллельное соединение очень широко используется в электронике и электротехнике и порой даже необходимо для правильной работы того или иного узла электроники. И начнем, пожалуй, с самых простых компонентов радиоэлектронных цепей – проводников.
Для начала давайте вспомним, что такое проводник? Проводник – это вещество или какой-либо материал, который отлично проводит электрический ток. Если какой-либо проводник отлично проводит электрический ток, то он в любом случае обладает каким-либо сопротивлением. Сопротивление проводника мы находим по формуле:
формула сопротивление проводника
ρ – это удельное сопротивление, Ом × м
R – сопротивление проводника, Ом
l – длина проводника, м
Более подробно об этом я писал здесь.
Следовательно, любой проводник представляет из себя резистор с каким-либо сопротивлением. Значит, любой проводник можно нарисовать так.
обозначение резистора на схемах
Последовательное соединение проводников
Последовательное соединение проводников – это когда к одному проводнику мы соединяем другой проводник и так по цепочке. Это и есть последовательное соединение проводников. Их можно соединять с друг другом сколь угодно много.
последовательное соединение резисторов
Чему же будет равняться их общее сопротивление? Оказывается, все просто. Оно будет равняться сумме всех сопротивлений проводников в этой цепи.
Получается, можно записать, что
формула при последовательном соединении резисторов
У нас есть 3 проводника, которые соединены последовательно. Сопротивление первого 3 Ома, второго 5 Ом, третьего 2 Ома. Найти их общее сопротивление в цепи.
То есть, как вы видите, цепочку из 3 резисторов мы просто заменили на один резистор RAB.
показать на реальном примере с помощью мультиметра Видео где подробно расписывается про эти соединения:
Сила тока через последовательное соединение проводников
Что будет, если мы подадим напряжение на концы такого резистора? Через него сражу же побежит электрический ток, сила которого будет вычисляться по закону Ома I=U/R.
Получается, если через резистор RAB течет какой-то определенный ток, следовательно, если разложить наш резистор на составляющие R1 , R2 , R3 , то получится, что через них течет та же самая сила тока, которая текла через резистор RAB.
сила тока через последовательное соединение проводников
Получается, что при последовательном соединении проводников сила тока, которая течет через каждый проводник одинакова. То есть через резистор R1 течет такая же сила тока, как и через резистор R2 и такая же сила тока течет через резистор R3.
Напряжение при последовательном соединении проводников
Давайте еще раз рассмотрим цепь с тремя резисторами
Как мы уже знаем, при последовательном соединении через каждый резистор проходит одна и та же сила тока. Но вот что будет с напряжением на каждом резисторе и как его найти?
Оказывается, все довольно таки просто. Для этого надо снова вспомнить закон дядюшки Ома и просто вычислить напряжение на любом резисторе. Давайте так и сделаем.
Пусть у нас будет цепь с такими параметрами.
Мы теперь знаем, что сила тока в такой цепи будет везде одинакова. Но какой ее номинал? Вот в чем загвоздка. Для начала нам надо привести эту цепь к такому виду.
Получается, что в данном случае RAB =R1 + R2 + R3 = 2+3+5=10 Ом. Отсюда уже находим силу тока по закону Ома I=U/R=10/10=1 Ампер.
Половина дела сделано. Теперь осталось узнать, какое напряжение падает на каждом резисторе. То есть нам надо найти значения UR1 , UR2 , UR3. Но как это сделать?
Да все также, через закон Ома. Мы знаем, что через каждый резистор проходит сила тока 1 Ампер, мы уже вычислили это значение. Закон ома гласит I=U/R , отсюда получаем, что U=IR.
Теперь начинается самое интересное. Если сложить все падения напряжений на резисторах, то можно получить… напряжение источника! Он у нас равен 10 Вольт.
Мы получили самый простой делитель напряжения.
Вывод: сумма падений напряжений при последовательном соединении равняется напряжению питания.
Параллельное соединение проводников
Параллельное соединение проводников выглядит вот так.
параллельное соединение резисторов
Ну что, думаю, начнем с сопротивления.
Сопротивление при параллельном соединении проводников
Давайте пометим клеммы как А и В
В этом случае общее сопротивление RAB будет находиться по формуле
Если же мы имеем только два параллельно соединенных проводника
То в этом случае можно упростить длинную неудобную формулу и она примет вид такой вид.
Напряжение при параллельном соединении проводников
Здесь, думаю ничего гадать не надо. Так как все проводники соединяются параллельно, то и напряжение у всех будет одинаково.
Получается, что напряжение на R1 будет такое же как и на R2, как и на R3, так и на Rn
Сила тока при параллельном соединении проводников
Если с напряжением все понятно, то с силой тока могут быть небольшие затруднения. Как вы помните, при последовательном соединении сила тока через каждый проводник была одинакова. Здесь же совсем наоборот. Через каждый проводник будет течь своя сила тока. Как же ее вычислить? Придется опять прибегать к Закону Ома.
Чтобы опять же было нам проще, давайте рассмотрим все это дело на реальном примере. На рисунке ниже видим параллельное соединение трех резисторов, подключенных к источнику питания U.
Как мы уже знаем, на каждом резисторе одно и то же напряжение U. Но будет ли сила тока такая же, как и во всей цепи? Нет. Поэтому для каждого резистора мы должны вычислить свою силу тока по закону Ома I=U/R. В результате получаем, что
Если бы у нас еще были резисторы, соединенные параллельно, то для них
В этом случае, сила тока в цепи будет равна:
Вычислить силу тока через каждый резистор и силу тока в цепи, если известно напряжение источника питания и номиналы резисторов.
Воспользуемся формулами, которые приводили выше.
Если бы у нас еще были резисторы, соединенные параллельно, то для них
Далее, воспользуемся формулой
чтобы найти силу тока, которая течет в цепи
2-ой способ найти I
Чтобы найти Rобщее мы должны воспользоваться формулой
Чтобы не париться с вычислениями, есть онлайн калькуляторы. Вот один из них. Я за вас уже все вычислил. Параллельное соединение 3-ех резисторов номиналом в 2, 5, и 10 Ом равняется 1,25 Ом, то есть Rобщее = 1,25 Ом.
I=U/Rобщее = 10/1,25=8 Ампер.
Параллельное соединение резисторов в электронике также называется делителем тока, так как резисторы делят ток между собой.
Ну а вот вам бонусом объяснение, что такое последовательное и параллельное соединение проводников от лучшего преподавателя России.
Как параллельно соединить лампочки
Лампы в повседневной жизни, как правило, соединяют параллельно. Хотя бывают ситуации, что наиболее выгодным оказывается соединение последовательным способом. Так как в последние годы наблюдается настоящий бум точечных источников света, в каждой квартире всё больше и больше увеличивается количество этих устройств.
Если возникает необходимость заменить вышедшую из строя лампу, то это не вызывает особых вопросов. Намного больше сложностей возникает, когда требуется расширить количество источников света. Если планируете провести всю работу собственными силами, нужно знать, какие преимущества имеют каждая из разновидностей соединений, а также уметь составить схему.
Что значит подключить осветительные устройства параллельно
Что кроется в понятии «параллельного соединения»? При такой схеме лампа соединяется с фазой и нулём. Если требуется подключить сразу два источника света, то подающие на них ток провода скручиваются. Тут главное проверить, чтобы сечение проводов совпадало с идущей на них нагрузкой. Не все светильники имеют сходное напряжение, яркость их изначально закладывается производителем. Если одна из лампочек перегорает, все остальные продолжают функционировать по-прежнему.
Справка. В быту, при необходимости объединить в одну цепь несколько осветительных приборов, никакие провода не скручивают. Берут обычный кабель, а на него уже подключают нужные устройства.
Существует несколько разновидностей параллельного подключения:
оно может быть лучевым (в этом случае к каждому устройству подходит собственный кабель);бывает оно и шлейфным (в этом случае на первое в цепи устройство подаётся фаза и нуль, далее кабель частично идёт на все остальные светильники, а на последний в цепи подают обе части кабеля). Важно! Если требуется подсоединить галогенные светильники, обладающие трансформатором, то нужно помнить, что их подключают на вторичную обмотку преобразователя посредством клеммных колодок.
Параллельное подключение зачастую используют и для исправления некоторых недостатков аппаратуры. Так, главное больное место всех люминесцентных ламп — их раздражающее мерцание. Поправить это дело может устройство, регулирующее пуск, но стоит оно дорого. Можно подключить две лампы по параллельной схеме и к одной из них подсоединить конденсатор, который будет сдвигать фазу.
Преимущества и недостатки параллельного соединения
В параллельно соединённых электрических цепях на каждый подключённыей элемент поступает полное напряжение от источника энергии. Электрический ток, который проходит через любую из отдельных ветвей, зависит исключительно от сопротивления этой ветви. К каждому из патронов подведены провода в виде скрутки.
Положительные моменты данного типа соединения:
- выход из строя одного из элементов не нарушает работу остальных;
- любая из цепей соединения даёт максимально возможный свет, независимо от того, какую мощность имеет, ведь на любую из ветвей подведено полное напряжение;
- от одного светильника возможно отвести различное количество проводов — потребуется один нуль и нужное количество фаз, что позволит подключить столько ламп, сколько будет нужно;
- по такой схеме могут работать энергосберегающие лампы.
Отрицательных моментов в этой схеме не обнаружено.
Чтобы распределить световые устройства по группам, нужно смонтировать схему, приведённую на рисунке либо в корпусе самого светильника, либо сделать это при помощи распредкоробки.
За работу каждого светильника отвечает собственный выключатель.
Применение в быту
Наиболее распространённая схема параллельного подключения представлена в обычных ёлочных гирляндах.
Применяется эта схема и в других ситуациях. Например, можно:
- смонтировать бюджетную подсветку в коридоре большой длины;
- не тратиться на покупку новой лампы, так как они часто перегорают, а подключить другую;
- увеличить срок использования лампочек — меняем две лампы на шестьдесят ватт на одну в сто ватт.
Справка. Бывалые электрики частенько применяют это, чтобы выявить фазу в сети на три фазы.
Зачастую галогенные и обычные лампы накаливания большой мощности используют в различных мастерских и гаражах для того, чтобы отапливать помещение. Две лампы в один киловатт мощностью подключают последовательно и размещают в короб из металла, который ставят на кирпичи. Такой обогреватель способен прогреться до шестидесяти градусов тепла. Правда, сами лампы приходится часто менять по причине того, что они быстро перегорают.
Схема параллельного подключения распространена достаточно широко. Применить её можно в совершенно любом помещении. Это может быть подсветка, лампы в люстре, уличное освещение. Её прелесть в том, что каждым источником света можно управлять отдельно — остальные этому совершенно не мешают.
Единственное, что нужно — включить в схему необходимое количество выключателей. В жилых домах по такой схеме работают не только осветительные приборы, но и все остальные, которые питаются электричеством.
Справка. Очень часто, когда требуется соединить между собой светодиодные осветительные приборы, используют подключение смешанного типа. Делают цепочку светильников, которые соединяют последовательно, а затем параллельным соединением подключают к другой такой же цепочке.
Правила параллельного соединения, схема
Все устройства, которые соединены параллельно или последовательно, функционируют по собственным правилам. Они базируются на основных законах электротехники и некоторых тонкостях.
Порой эти тонкости не являются очевидными для тех, кто мало разбирается в теме. Работая с той или иной схемой подключения, нужно учитывать:
- для последовательного соединения характерны одинаковые показатели тока на всех участках;
- в каждом конкретном виде соединений закон Ома приобретает собственное значение — в последовательном подключении напряжение соответствует напряжению на всех частях цепи;
- при параллельном соединении напряжение отдельных участков цепи не складывается — оно одинаково везде;
- сила тока при соединении параллельного типа соответствует общей силе тока всех ветвей цепи.
Как лучше подключить лампочки последовательно или параллельно
При размещении сетевых осветительных приборов (ламп или светодиодных лент) сомнений в том, как подключать их между собой, как правило, не возникает. Если они рассчитаны на напряжение 220 Вольт, традиционно применяемый способ включения – соединение в параллель. Последовательное подключение лампочек используется лишь в редких случаях, когда на их основе делаются гирлянды, например. Другая распространенная причина применения этого способа – желание повысить срок эксплуатации осветительных изделий, используя их на неполную рабочую мощность.
- Последовательное соединение
- Параллельное включение
- Законы смешанного соединения
- Типы ламп и схемы подключения
- Люминесцентные лампы
- Галогенные источники и светодиодные лампы
Последовательное соединение
Последовательная схема подключения
Нетиповое последовательное подключение лампочек к сети 220 Вольт отличается следующими характеристиками:
- через все включенные в цепь осветительные элементы течет одинаковый ток;
- распределение падений напряжений на них будет пропорционально внутренним сопротивлениям;
- соответственно этому распределяется мощность, расходуемая на каждом осветителе.
При последовательном соединении лампочек в схеме с общим выключателем рассчитанные на 220 Вольт осветители будут гореть не в полную силу.
При установке в цепочку двух лампочек накаливания с различной мощностью P ярче горит та из них, что обладает большим сопротивлением, то есть менее энергоемкая. Объясняется это очень просто: из-за большего внутреннего сопротивления напряжение на ней будет более значительным по величине. Поскольку в формулу для P этот параметр входит в квадрате P=U2/R – то при фиксированном сопротивлении на ней рассеивается большая мощность (она горит ярче).
Преимуществом последовательного включения ламп является более щадящий режим работы из-за меньшей мощности, потребляемой на каждой из них. Во всех остальных отношениях такой способ подсоединения нежелателен, поскольку его отличают следующие характерные недостатки:
- при выходе из строя одной лампы обесточивается вся цепь, так что осветительная линия полностью перестает работать;
- при установке различных по мощности лампочек они дают разное свечение;
- невозможность использования последовательной схемы при соединении энергосберегающих ламп (для них нужно полное напряжение 220 Вольт).
Последовательный вариант оптимально подойдет для создания «мягкого света» в светильниках-бра или при изготовлении гирлянд из низковольтных светодиодных элементов.
Параллельное включение
Параллельное соединение лампочек
Классическое параллельное подключение ламп отличается от последовательного способа тем, что в этом случае ко всем осветителям прикладывается полное сетевое напряжение.
При параллельном подключении лампочек через каждое из ответвлений протекает «свой» ток, зависящий от сопротивления данной цепочки.
Проводники, подводимые к цоколям и патронам ламп, подсоединяются к одному проводу в виде параллельной сборки. К бесспорным преимуществам этого метода относят следующие его особенности:
- при перегорании одной из лампочек остальные продолжают работать;
- в каждой из ветвей они горят в полную мощность, поскольку ко всем одновременно приложено полное напряжение;
- допускается использовать энергосберегающие лампочки;
- для подключения к сети достаточно вывести из комнатной люстры нужное количество фазных проводников и оформить их в виде коммутируемой группы.
Законы смешанного соединения
Смешанное включение осветителей описывается следующим образом:
- В его основе лежит параллельное соединение нескольких электрических ветвей.
- В некоторых из ответвлений нагрузки включаются последовательно в виде ряда лампочек, располагающихся одна за другой.
В отдельные параллельные ветви допускается подключать различные типы потребителей, включая лампы накаливания, а также галогенные или светодиодные источники.
При рассмотрении особенностей смешанного соединения обязательно учитываются следующие закономерности:
- Через каждый из последовательно включенных участков цепи протекает один и тот же ток.
- При прохождении через звено с параллельно включенными потребителями он разветвляется, а на выходе снова становится однолинейным.
- С увеличением количества элементов в рабочей цепи абсолютная величина тока в ней уменьшается.
- Напряжение на одном звене равно произведению токовой составляющей на общее сопротивление ветви (закон Ома).
- При росте числа элементов в цепи напряжение на каждом из них соответственно уменьшается.
Рекомендуется при использовании смешанной схемы группировать в последовательные цепи лампы одинаковой мощности, а в параллельные ветви ставить осветители с различным энергопотреблением.
Типы ламп и схемы подключения
Перед монтажом различных видов осветительных приборов желательно ознакомиться с принципом работы и их внутренним устройством, а также с особенностями схемы включения в питающую сеть. Также важно знать, что каждая из разновидностей способна работать длительное время лишь при строгом соблюдении правил эксплуатации.
Люминесцентные лампы
Люминесцентные лампы часто устанавливают в служебных помещениях
Помимо традиционных ламп накаливания для освещения служебных и частично бытовых пространств нередко применяются их люминесцентные трубчатые аналоги. Они чаще всего устанавливаются на следующих объектах:
- в цехах и на конвейерных линиях промышленных производств;
- в административных зданиях и в различных боксах;
- в гаражах, торговых залах и подобных им местах общественного пользования.
Значительно реже они используются в домашних условиях – иногда ставят на кухне для организации подсветки рабочей зоны.
Особенностью люминесцентных осветителей является невозможность прямого подключения к сети 220 Вольт, так как для пробоя газового столба требуется высокое напряжение. Для их включения используется особая электронная схема, в состав которой входят такие элементы запуска как дроссель, стартер и высоковольтный конденсатор (в некоторых случаях он не обязателен).
В последние годы неэкономичные и сильно гудящие во время работы дроссельные преобразователи заменяются так называемым «электронным балластом». Порядок его подключения обычно указывается в виде схемы, изображенной на корпусе прибора.
При использовании электронного адаптера подключается одна газоразрядная лампа, либо устанавливается сразу две штуки, соединенные последовательно.
При монтаже подвесных потолков традиционно устанавливают галогенные лампы
Осветители первого типа традиционно устанавливаются при монтаже подвесных и натяжных потолков. Они также идеально подходят при необходимости освещения зон с повышенной влажностью, так как выпускаются в нескольких модификациях. Одно из них рассчитано на работу от 12-ти Вольт. Для их получения в районе потолочных перекрытий устанавливается преобразователь, рассчитанный на соответствующее выходное напряжение.
Для светодиодных ламп характерно наличие встроенного драйвера, позволяющего получать нужное напряжение питания (12 или 24 Вольта). Образцы светодиодных осветителей, рассчитанные на работу от 220 Вольт, включаются подобно лампам накаливания. Но в отличие от обычных осветителей включать их в виде последовательной цепочки не рекомендуется.
Важно правильно подбирать тип ламп для определения нужного порядка их подключения. Не допускается соединять в последовательную цепочку энергосберегающие осветители, при монтаже люминесцентных и галогенных светильников руководствуются схемами их включения. При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться.
Принципиальные схемы подключения выключателей
На практике схемы подключения могут различаться. Различия зависят, в основном, от типа выключателя.
Одноклавишный
У этого коммутационного аппарата есть всего одна контактная группа на замыкание, поэтому управлять он может только двумя светильниками одновременно, независимо от включения.
Выключатель при параллельном соединении должен быть рассчитан на суммарный ток двух ламп, а при последовательном – на ток, не превышающий ток менее мощного прибора.
Двухклавишный
Двухклавишный включатель может управлять двумя лампами раздельно, поэтому последовательная схема здесь нецелесообразна даже теоретически.
При замыкании двух кнопок одновременно, лампы оказываются включенными параллельно. Контактная группа выключателя должна быть рассчитана на одиночную нагрузку.
Проходной
Аппараты этого типа могут быть двухклавишными и одноклавишными. Схема подключения будет различаться.
Проходной одноклавишный
Проходной одноклавишный прибор можно использовать в качестве обычного ключа, при этом одна клемма будет не задействована.
Практического смысла в этом мало, потому что такой включатель стоит дороже обычного. Но если другого под рукой нет, то можно применить и такой способ.
Еще один вариант использования перекидной контактной группы – управление двумя светильниками с поочередным зажиганием. В зависимости от положения будет гореть только одна лампа. Проблема этой схемы в том, что нельзя без дополнительных элементов выключить оба фонаря. Поэтому реальное применение такого включения сомнительно.
Проходной двухклавишный
С помощью двух двухклавишных проходных выключателей можно организовать раздельное управление двумя светильниками с двух разных точек.
Это может пригодиться при освещении длинного коридора или большого помещения, когда надо выбрать между светом в полную яркость или в половинную. Также такая схема пригодится в спальнях – когда надо включить свет при входе, а выключить рядом с кроватью. И можно выбрать между точечным и основным освещением.
Другие способы подключения
Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.
Через преобразователь напряжения

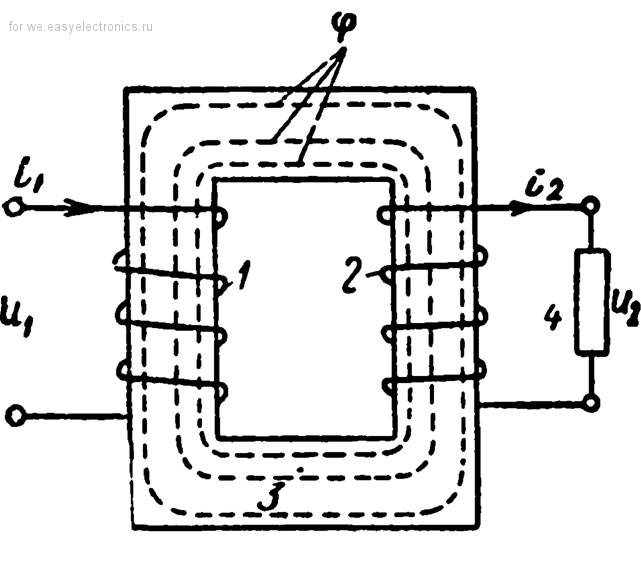

Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12. 48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.
Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.
ЛампаТипНапряжение питанияDIM Halostar OsramГалогенная12 ВГалогенная лампа Novotech GY6. 35Галогенная12 ВVarton 6,5W 4000KСветодиодная24, 36 ВIN HOME LED-MO-PROСветодиодная12, 24 ВUNIEL LED10-A60/12-24В/E27Светодиодная12, 24 В
Подключение от существующей розетки

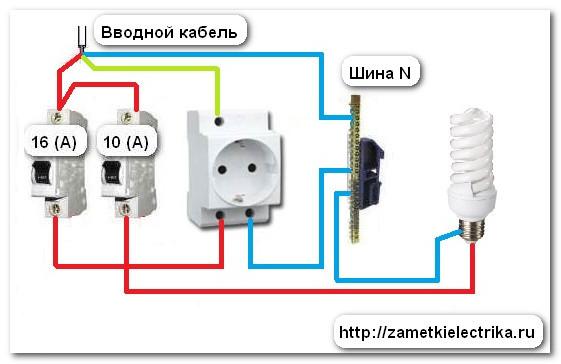

Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.
В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.
Монтаж с применением распаечной коробки
Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:
- из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
- N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
- фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.
Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.
Для упрощения работы и снижения риска ошибок следует:
- применять кабели с маркированными проводниками (цветом или цифрами);
- использовать распредкоробку увеличенного диаметра;
- по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.
Игнорировать прокладку проводника PE, если он в наличии, нельзя.
Инструкция по монтажу
Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.
Подготовка стен
Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.
Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:
- на пластиковые скобы;
- на опоры (проводка в стиле «Ретро»).
Также можно укладывать проводниковую продукцию в кабельные каналы.
Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.
Подключения в распредкоробке
Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.
Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.
Установка выключателя
Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.
Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.
Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.
Подключение двух светильников
Вариантов подключения лампочек к одному выключателю всего два:
- последовательное;
- параллельное.
При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.
Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.
Преимущества и недостатки параллельного и последовательного соединения лампочек
Нет ничего проще для электрика, чем подключить светильник. Но если приходится собирать люстру или бра с несколькими плафонами, часто возникает вопрос: «Как лучше соединить?» Чтобы понять, чем отличается последовательное и параллельное соединение лампочек – вспомним курс физики за 8 класс. Давайте заранее договоримся, что будем рассматривать как пример освещение в сетях 220 V AC, эта информация справедлива и для других напряжений и токов.
Последовательное соединение
Через цепь из последовательно соединенных элементов протекает один и тот же ток. Напряжение на элементах, как и выделяемая мощность, – распределяется согласно собственным сопротивлениям. При этом ток равняется частному напряжения и сопротивления, т
Где Rобщ – сумма сопротивлений всех элементов последовательно соединенной цепи.
Чем больше сопротивление – тем меньше ток.
Подсоединение потребителей последовательно
Чтобы соединить два и больше источника света последовательно, нужно концы от патронов соединить между собой так, как изображено на картинке, т. у крайних патронов останется по одному свободному проводу, на которые мы и подаем фазу (P или L) с нулем (N), а средние патроны соединяются друг с другом одним проводом.
Через лампу 100 Вт, при напряжении 220 В, течет ток чуть меньше чем 0,5 А. Если соединить две по этой схеме, ток упадет в два раза. Лампы будут светить в половину накала. Потребляемая мощность не сложится, а уменьшиться до 55 (примерно) с обеих. И так далее: чем больше ламп, тем меньше ток и яркость каждой отдельной.
- если перегорает одна – не горят и остальные;
- если использовать приборы разной мощности, те, что больше, – практически не будут светиться, те, что меньше, – будут светиться нормально;
- все элементы должны быть одинаковой мощности;
- нельзя в светильник с таким соединением включать энергосберегающие лампы (светодиодные и компактные люминесцентные лампы).
Такое соединение отлично подходит в ситуациях, когда нужно создать мягкий свет, например, для бра. Так соединяются светодиоды в гирляндах. Огромный минус – это то, что при сгорании одного звена не светят и другие.
- Схема параллельного подключения лампочек в цепи
- Физические параметры
- Преимущества и недостатки
- Практическое применение
- Видео по теме
- Последовательное соединение проводников
- Параллельное соединение проводников
- Как параллельно соединить лампочки
- Что значит подключить осветительные устройства параллельно
- Преимущества и недостатки параллельного соединения
- Применение в быту
- Правила параллельного соединения, схема
- Как лучше подключить лампочки последовательно или параллельно
- Последовательное соединение
- Параллельное включение
- Законы смешанного соединения
- Типы ламп и схемы подключения
- Принципиальные схемы подключения выключателей
- Другие способы подключения
- Инструкция по монтажу
- Преимущества и недостатки параллельного и последовательного соединения лампочек
- Последовательное соединение
Что дает параллельное подключение конденсаторов?
Параллельное подключение конденсаторов увеличивает емкость схемы и снижает общее сопротивление. Это позволяет улучшить электрические свойства цепи, такие как фильтрация шумов, стабилизация напряжения и увеличение энергии, доступной для быстрого расходования.
При параллельном подключении конденсаторов их емкости складываются, и общее сопротивление цепи уменьшается. В результате, цепь становится более эффективной в сохранении заряда, который может быть использован в будущем. Также, параллельное подключение конденсаторов позволяет уменьшить внутреннее сопротивление цепи и увеличить ее пропускную способность, что может быть полезно в различных приложениях, таких как устройства питания, аудиоусилители и другие электронные устройства.
