Размещение розеток, выключателей и осветительных приборов в квартире всегда задумывается еще на этапе проведения ремонта. Вы заранее в проекте планируете наиболее оптимальные места для установки, выполняете штробление стен и получаете окончательный результат, который сохраняется с вами на протяжении практически всей жизни. Если интересует «как подключить светильник с выключателем», то мы также можем предоставить вам соответствующую информацию.

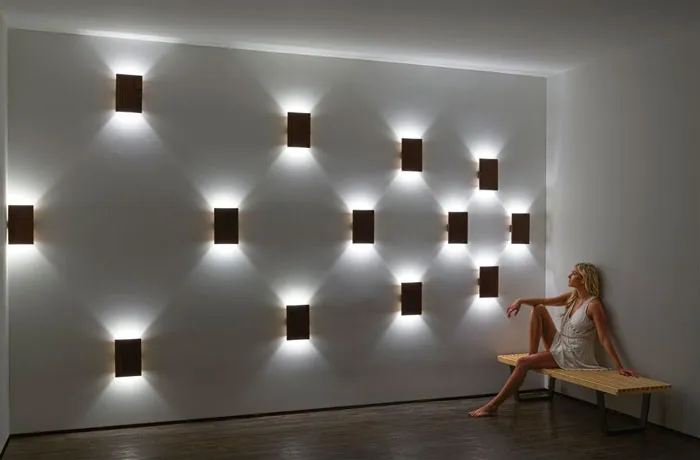

подсветка бра на стене

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

идеальное количество розеток и выключателей в квартире

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

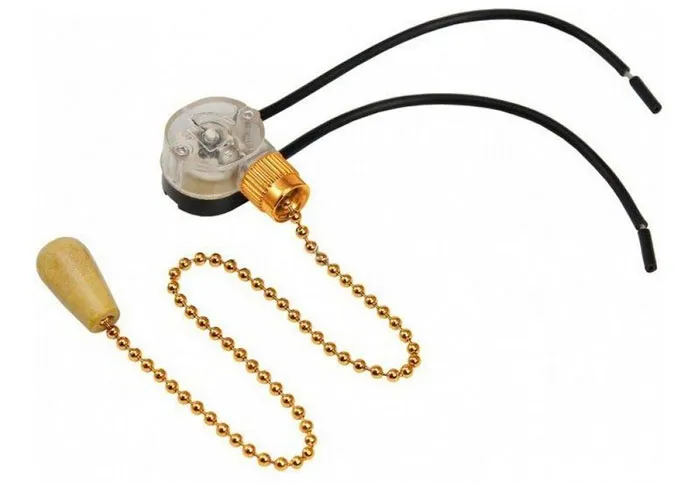

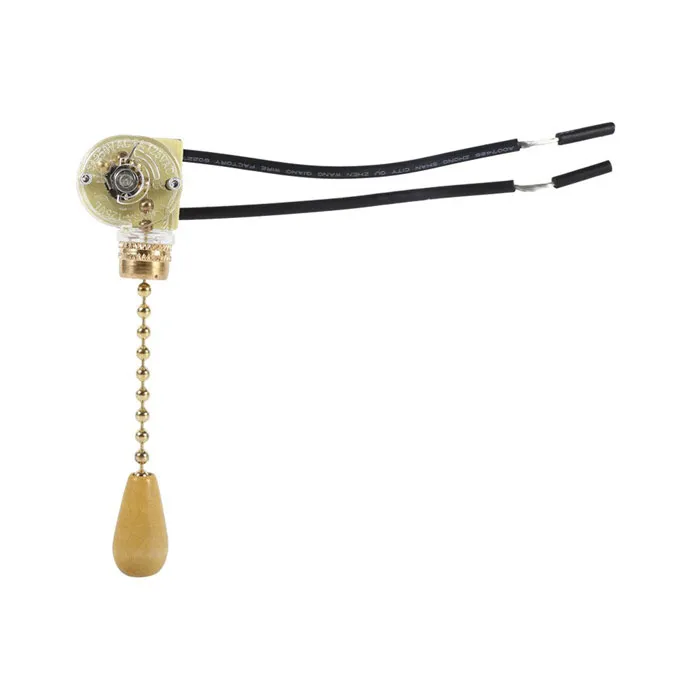

выключатель на цепочке
выключатель на цепочке

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Схема №1

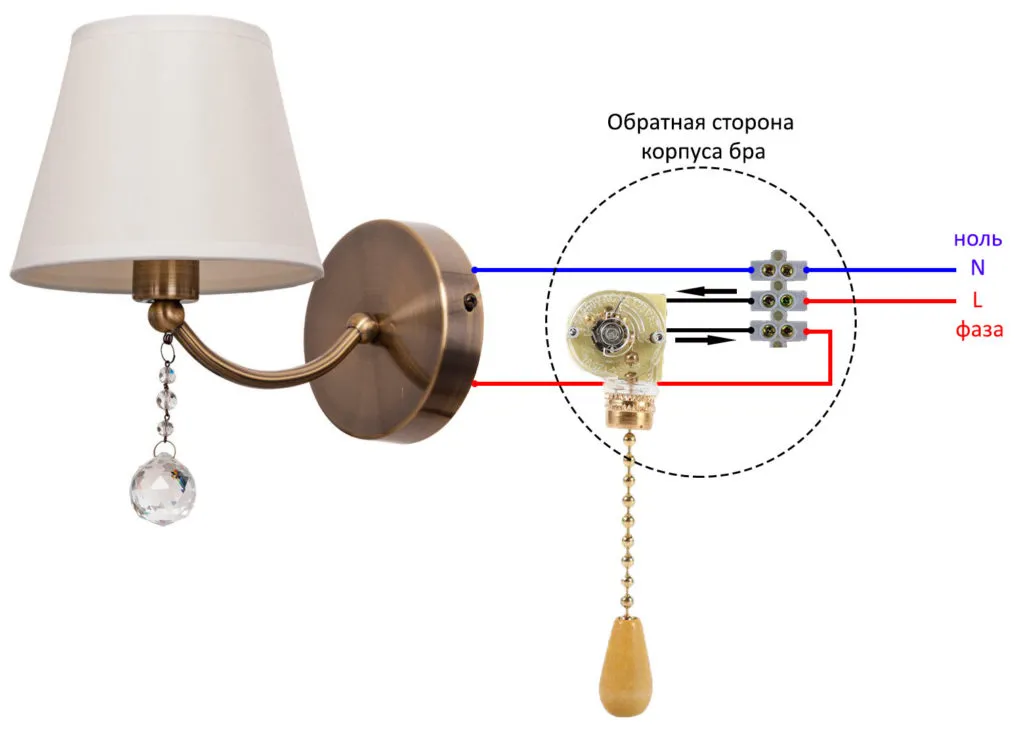

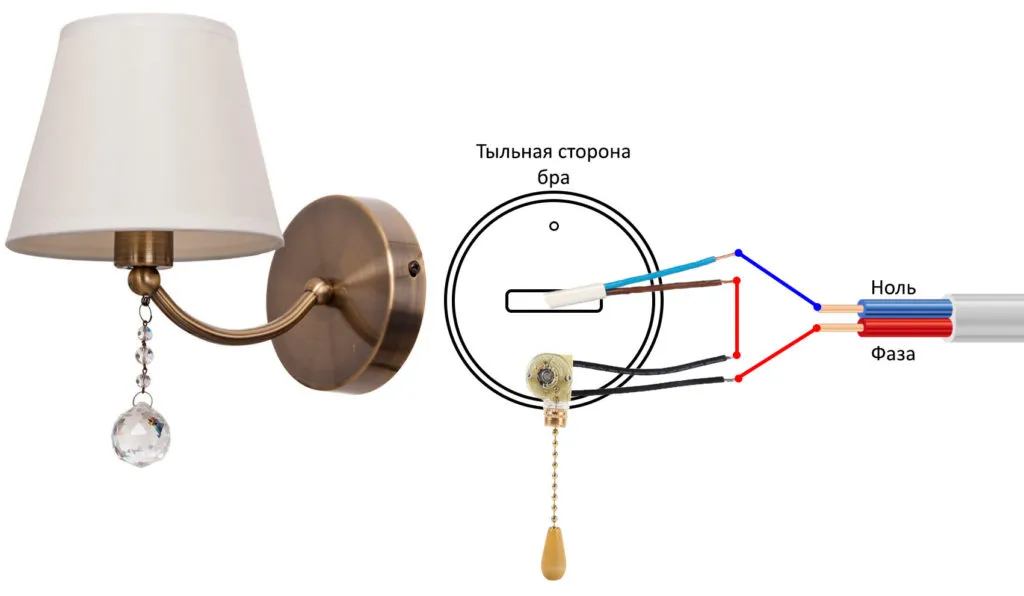

Подключение бра с цепочкой и одной лампочкой.

схема подключения бра с цепочкой выключателем на шнуре

Схема №2

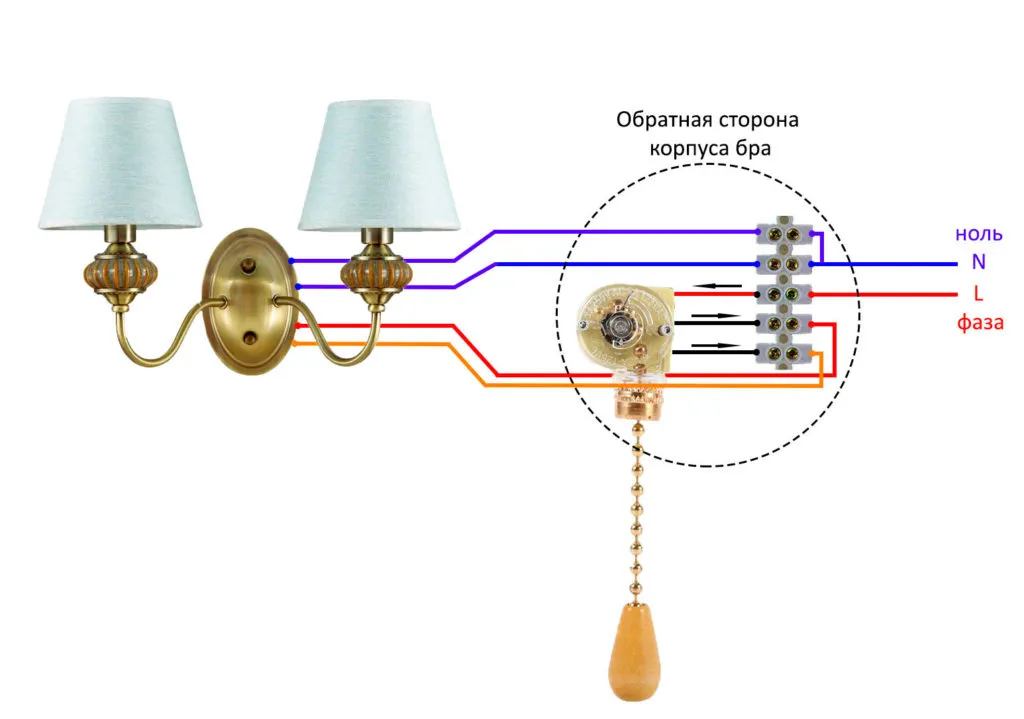

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

схема подключения двухрожкового бра на две лампочки с цепочкой выключателем на шнуре

Схема №3

Подключение бра от ближайшей розетки с выключателем на проводе.

схема подключения бра с выключателем на проводе к розетке

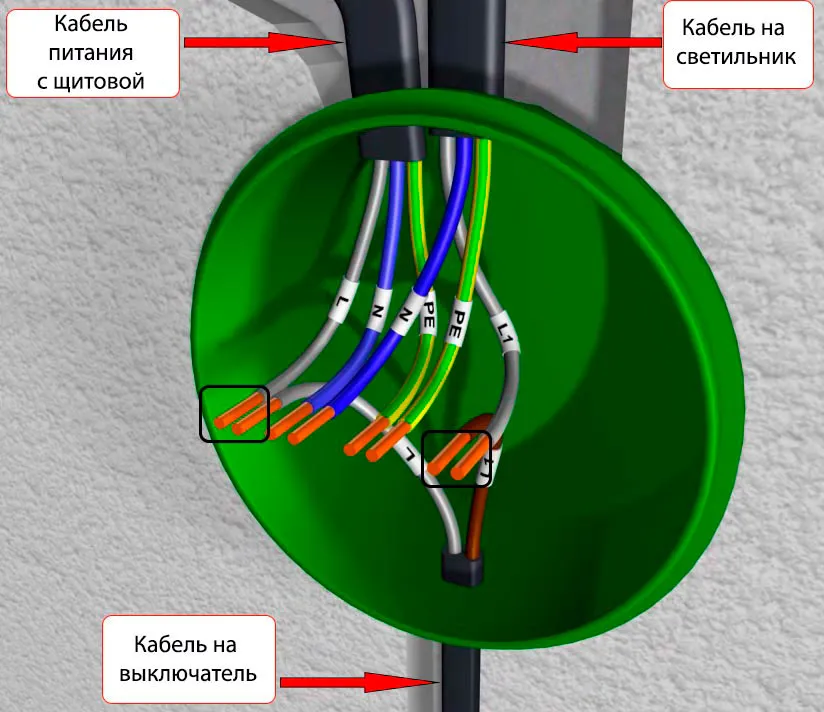

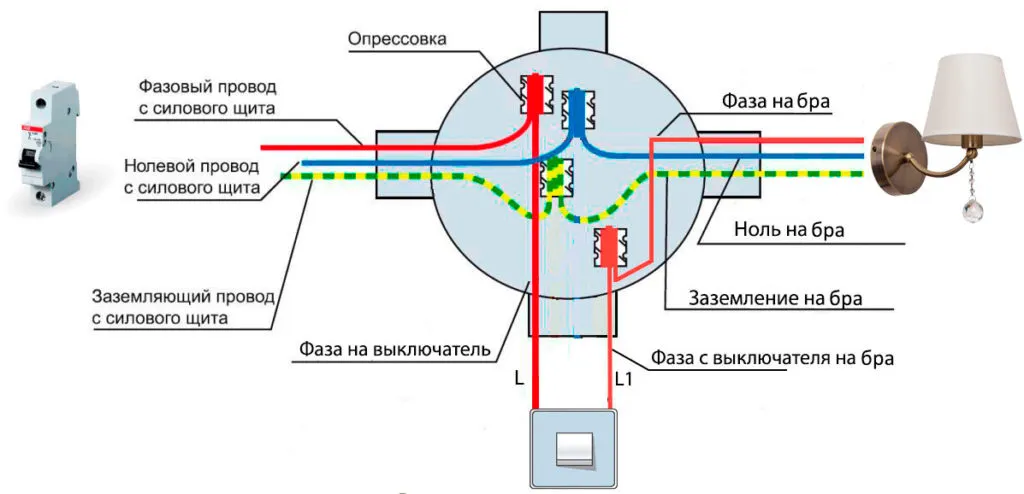

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

подключение бра от выключателя одноклавишного на стене
подключение бра от выключателя одноклавишного на стене

Читайте об этом в отдельной статье.

как подключить одноклавишный выключатель

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Установка выключателя-цепочки в бра

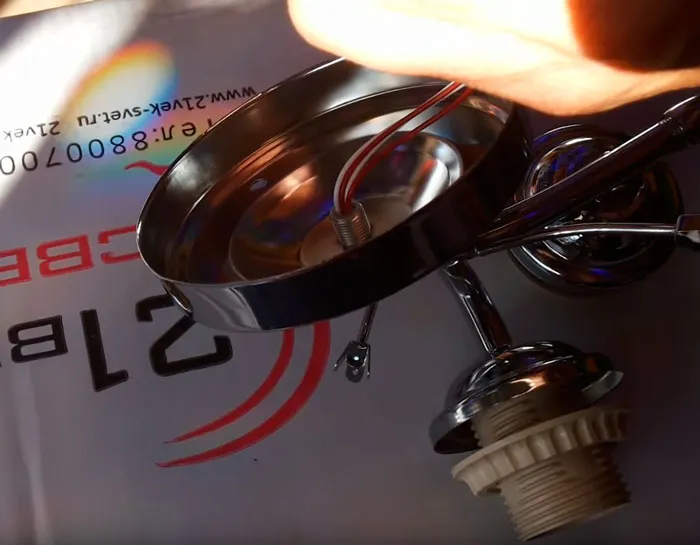

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

корпус бра с обратной стороны

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

бра с 4 проводами

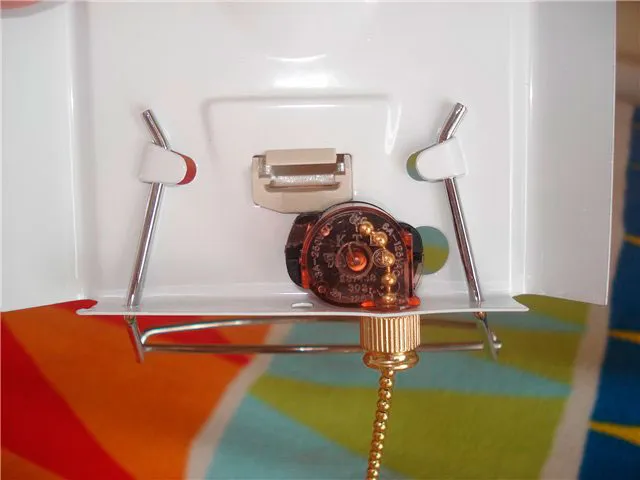

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

встроенный минивыключатель на шнуре в бра

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

сверление отверстия под установку выключателя цепочки в корпусе бра

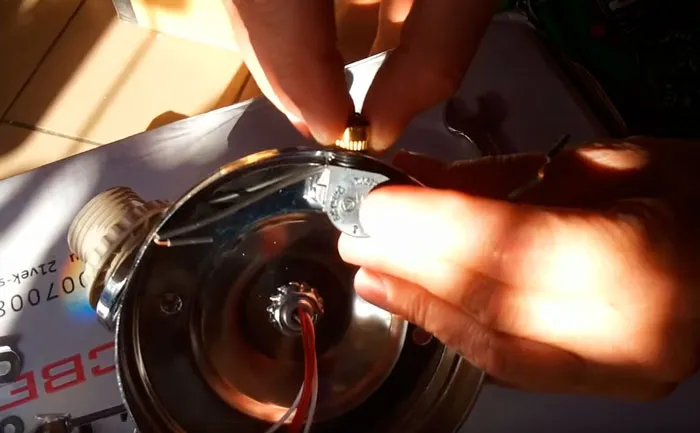

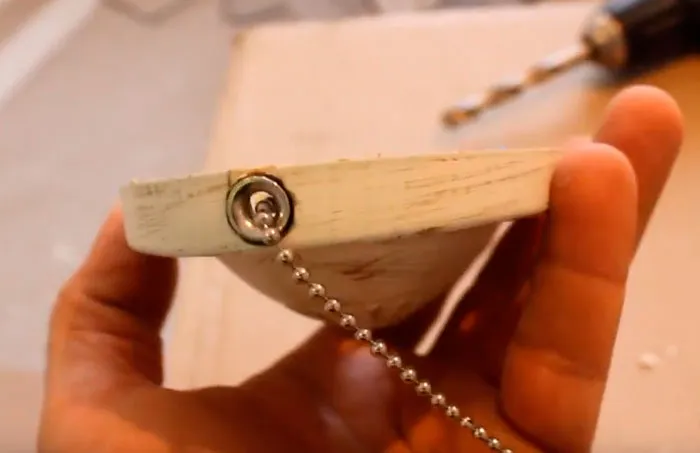

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

установка выключателя на цепочке в настенное бра

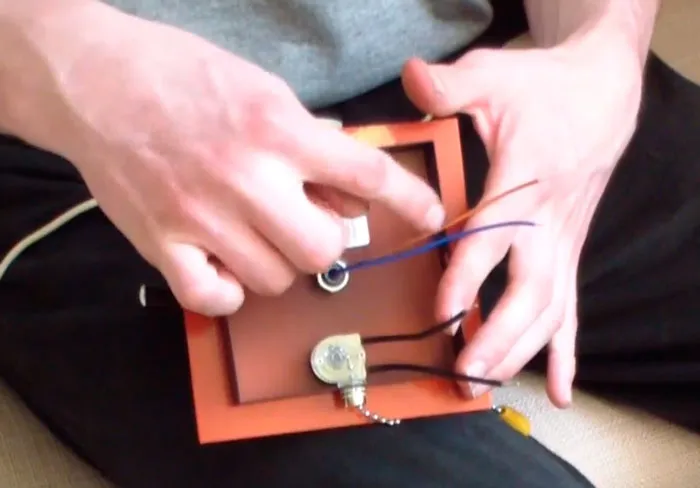

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

как установить выключатель на цепочке в настенное бра

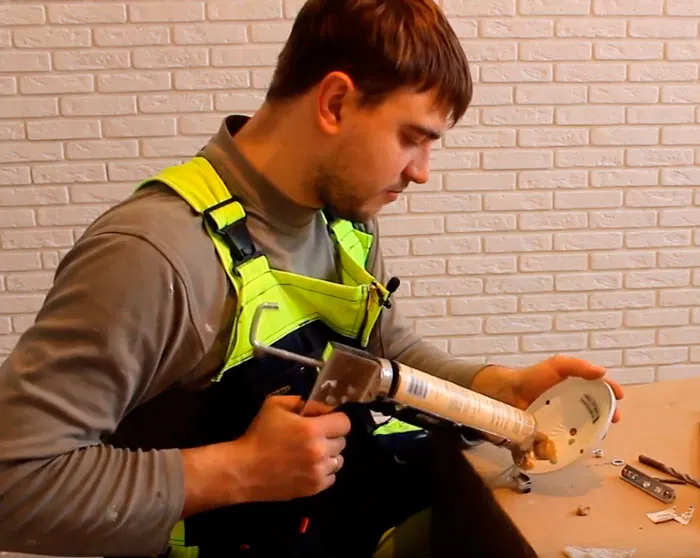

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

установка выключателя цепочки на клей

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

цепочка шнурок для отключения бра

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно подключить провода

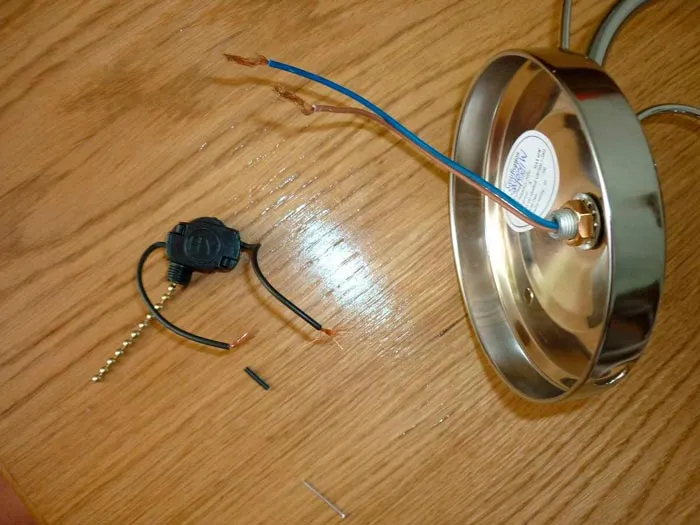

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

  • 2 – с выключателя
провода на выключателе цепочке
  • 2 – выходят из самого бра
проводка на бра

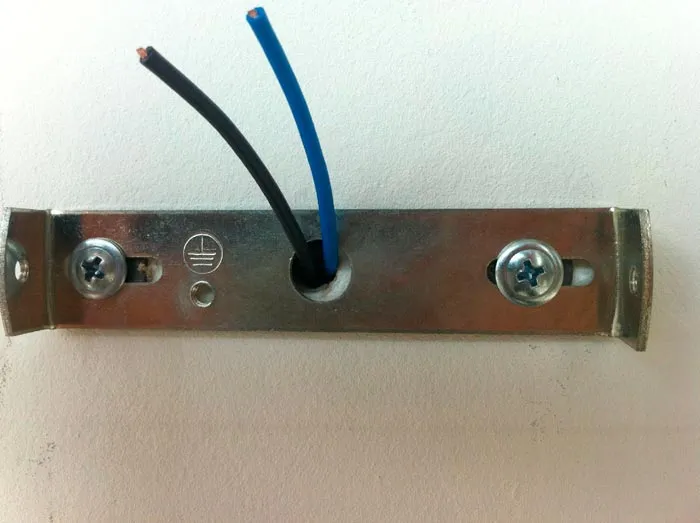

  • 2 – торчат из стены
провода из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

схема включения бра к проводке

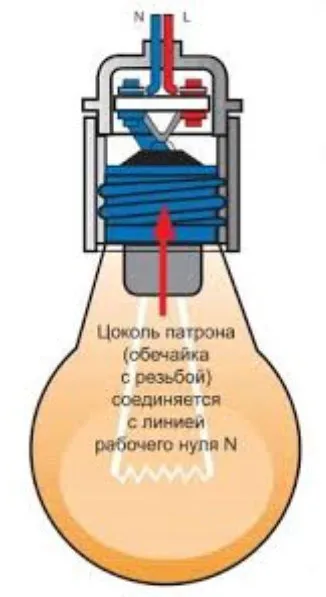

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

какая разница где подключать фазу а где ноль на патроне для лампочки
Как правильно подключить патор от лампочки к проводам

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

как правильно паять паяльником

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

подключение электропроводки через сиз колпачки

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

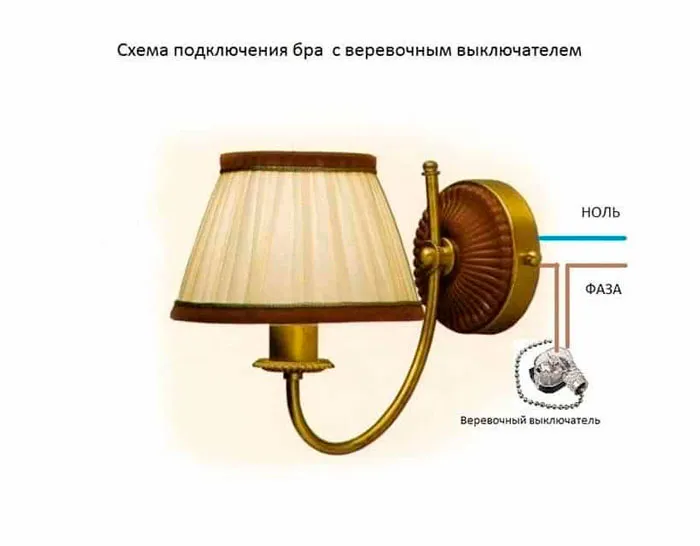

Переходим к сборке схемы. Схема подключения здесь следующая:

подключение бра к выключателю
схема подключения бра с цепочкой выключателем на шнуре

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

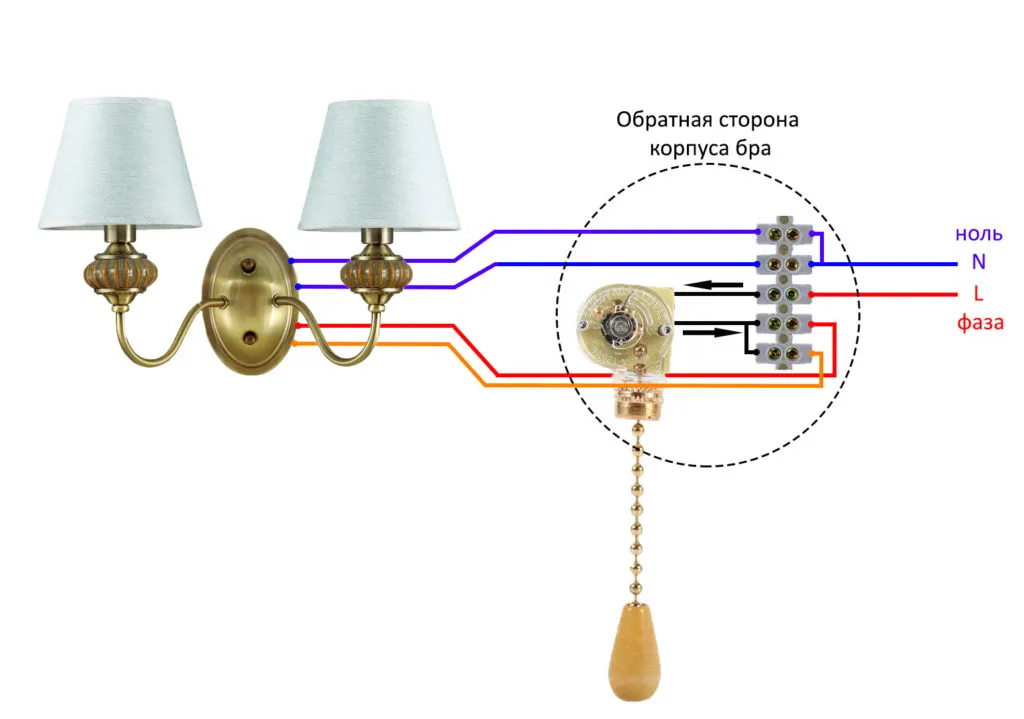

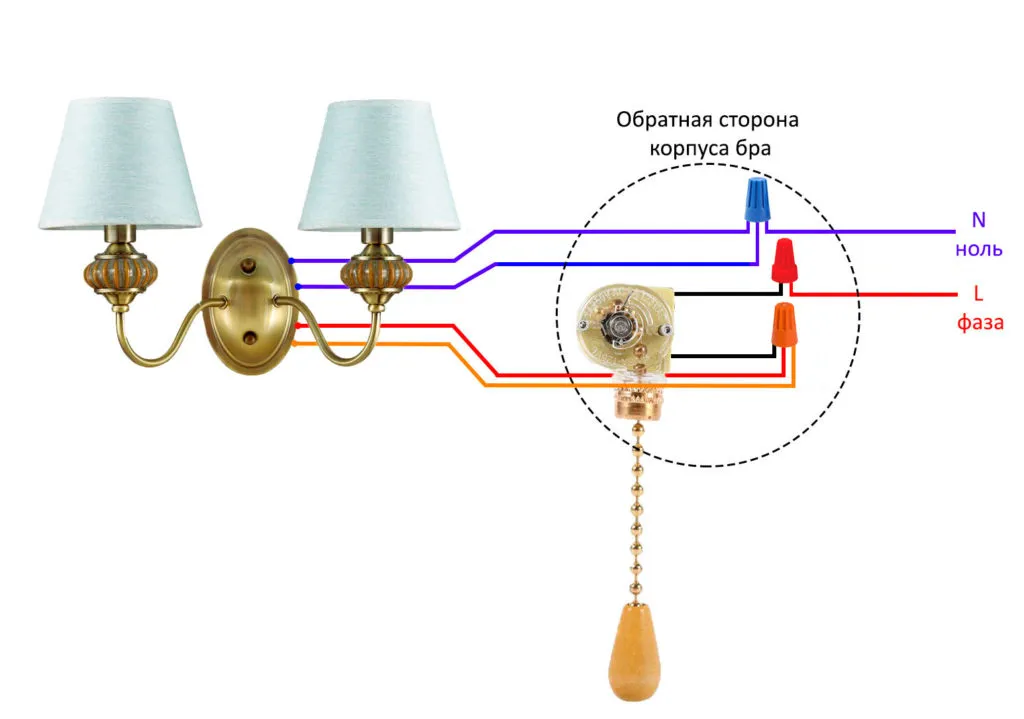

схема подключения бра на две лампочки двухрожковое через выключатель цепочку
схема подключения бра на две лампочки двухрожковое через выключатель цепочку

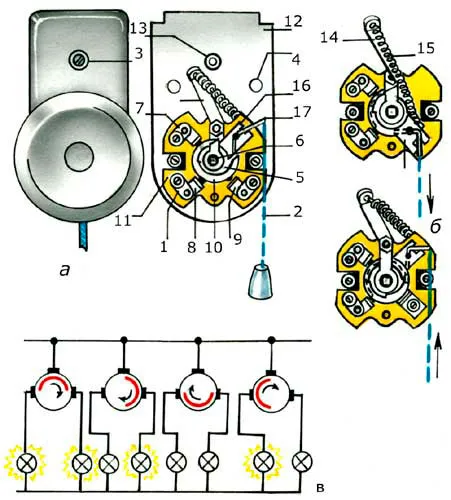

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

схема подключения двухрожкового бра на две лампочки с цепочкой выключателем на шнуре

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

знак заземления

Ищите соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

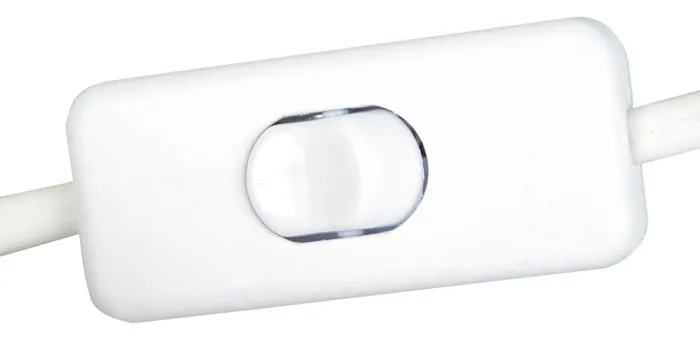

выключатель на провод

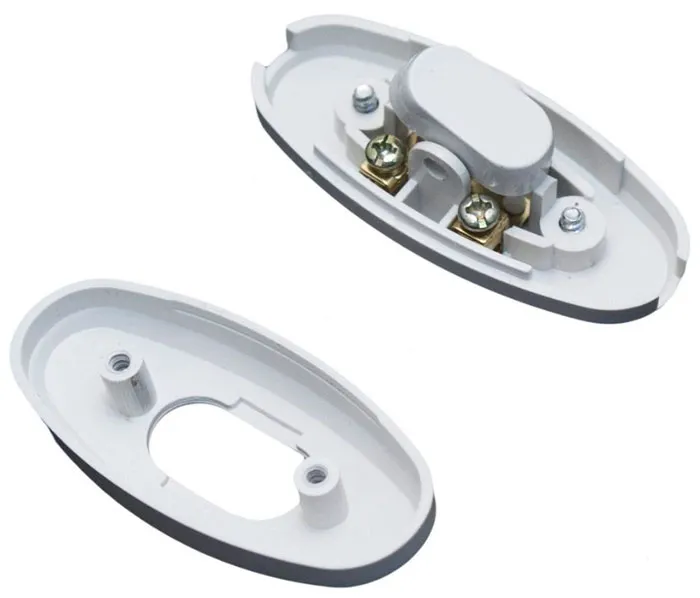

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

минивыключатель на шнуре в разобранном виде

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

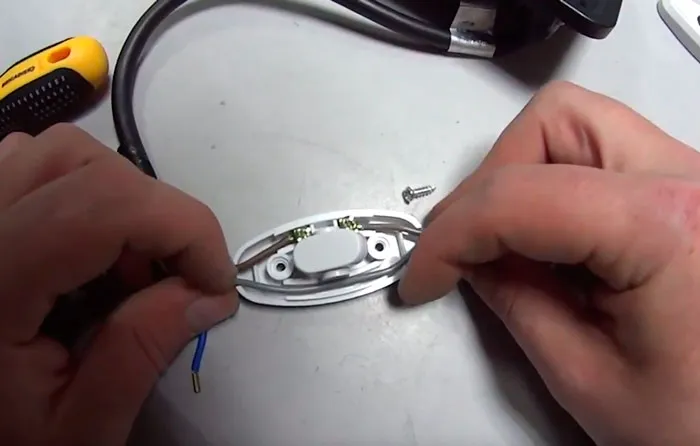

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

установка выключателя на шнуре

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

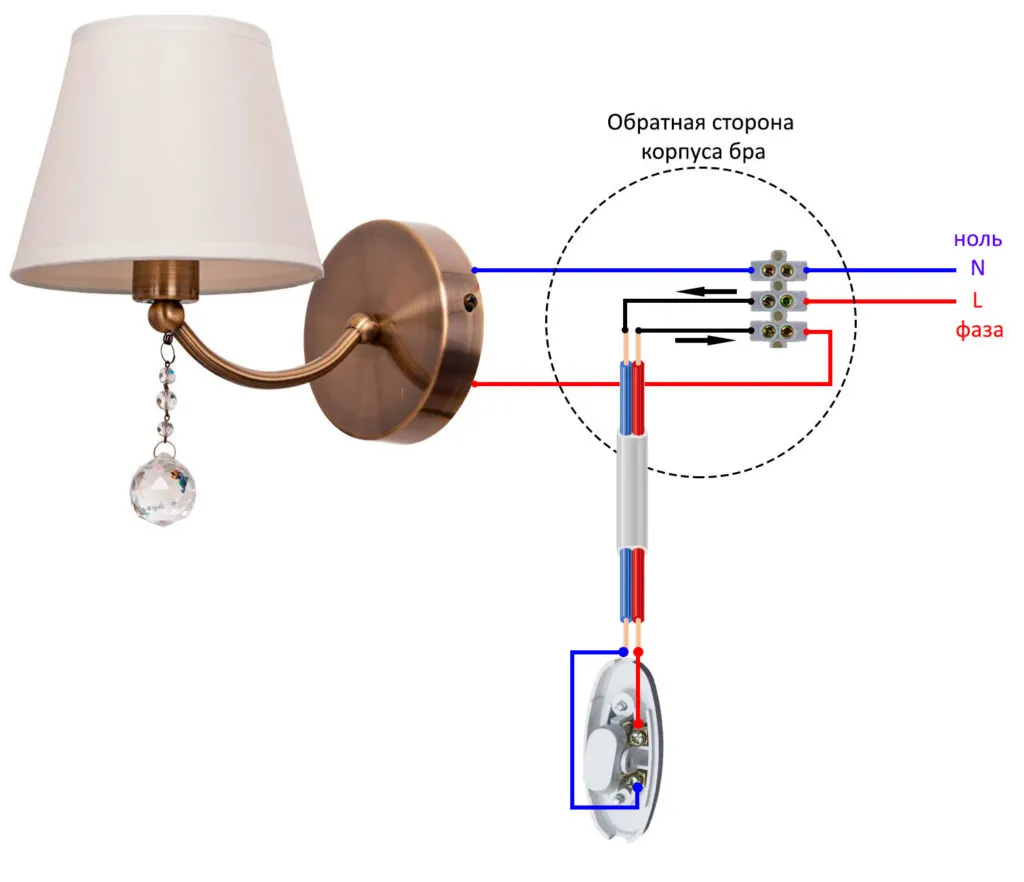

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

схема подключения бра через выключатель на шнуре в проводке

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.

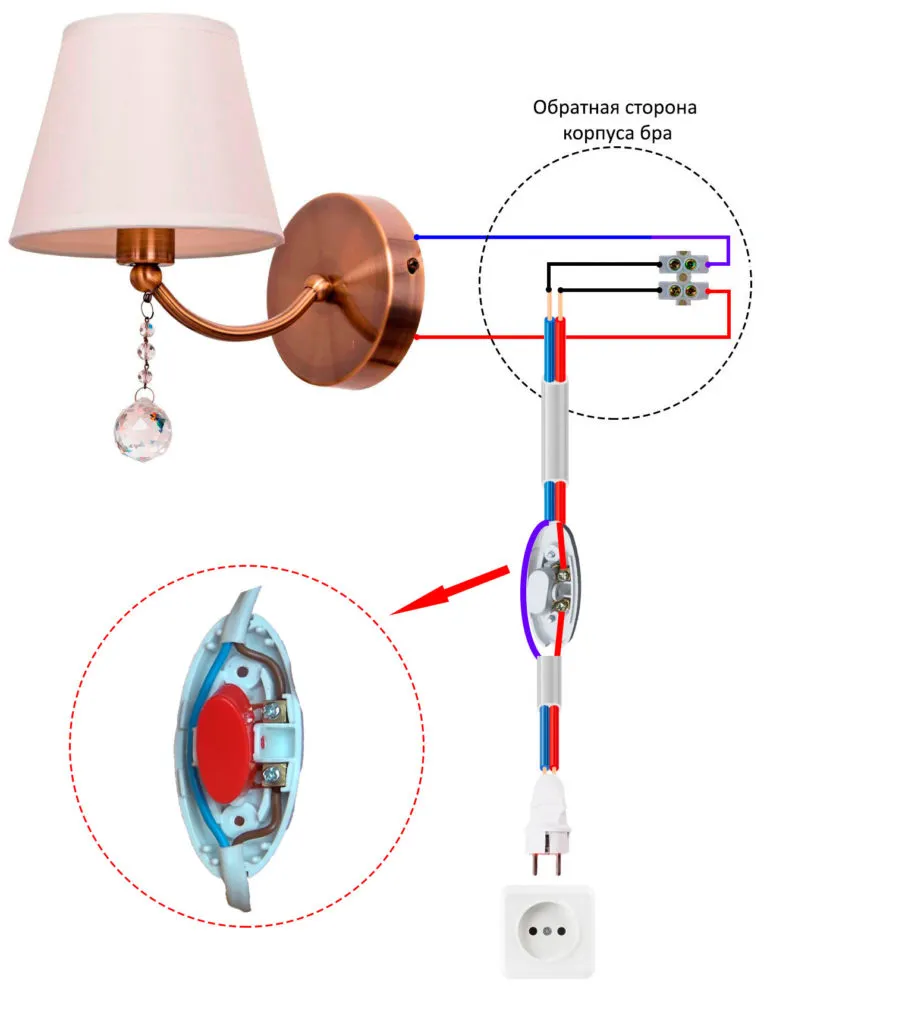

Получается вот такая схемка:

схема подключения бра с выключателем на проводе к розетке

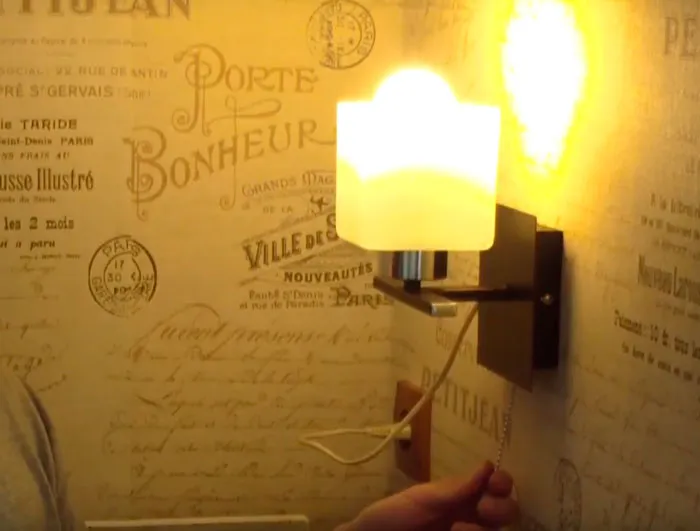

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

подключениенастенного бра через переключатель на проводе
подключениенастенного бра через переключатель на проводе

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

переключатель с разрывом фазы и ноля

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
