Монтаж греющего кабеля внутри трубы: видеоурок о прокладке саморегулирующего провода обогрева

Многие владельцы частных домов, особенно в конце зимнего сезона, сталкиваются с трудностью, вызванной замерзанием сточных вод в канализации. Эта проблема приводит к прекращению работы системы до прихода теплых дней и последующему естественному оттаиванию. Монтаж греющего кабеля внутри канализационных труб представляет наилучшее решение для обеспечения бесперебойной работы сливных и дренажных систем даже при низких отрицательных температурах.

• Виды проводов
• Расчет и выбор шнура
• Устройство наружной системы
• Устройство внутренней системы
• Достоинства и недостатки систем внутреннего и наружного обогрева
• Монтаж наружного нагревательного шнура, рекомендации
• Монтаж внутри трубопровода обогревающего шнура
• Самостоятельное подключение к электросети
• Полезное видео

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.

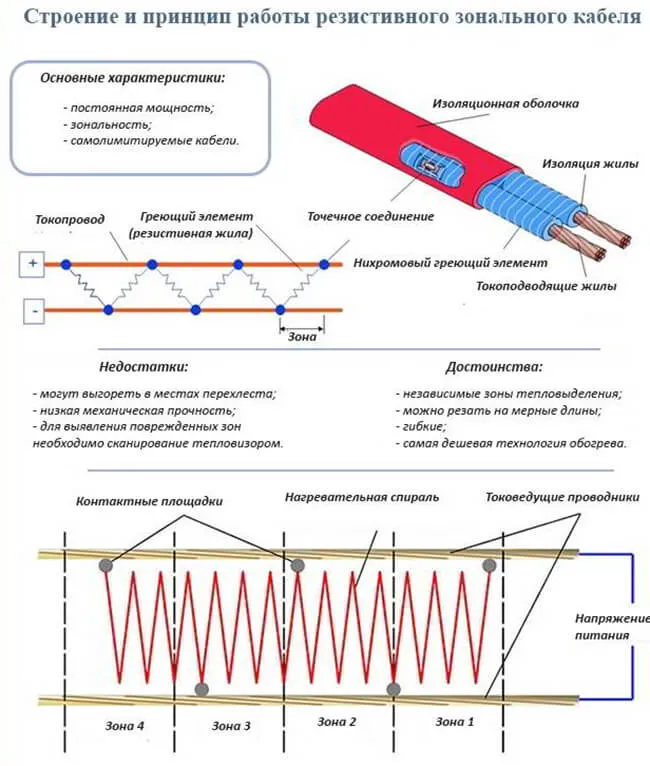

• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

Монтаж провода обогрева может производиться как снаружи, так и внутри системы, последний вариант экономичен в отношении электроэнергии, но более дорогостоящий при исполнении монтажных работ.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

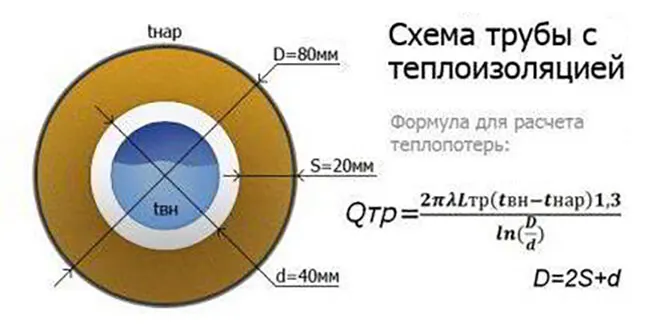

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.

Длительность работы обогрева управляется установленными датчиками и терморегулятором, которые обеспечивают оптимальный и экономичный режим системы.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

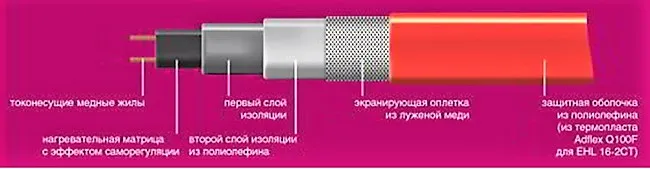

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Устройство внутренней системы

Обогревательный провод располагается непосредственно внутри трубопровода, и обычно этот метод применяется на уже существующей сети. Что позволяет исключить проведение земляных работ для обустройства защиты от мороза.

Следует учесть, что кабель для внутреннего обогрева нужно использовать на небольших участках с минимальным количеством поворотов. Перегибы и петли будут способствовать образованию заторов и засорению слива.

Проконтролировать расположение кабеля в трубопроводе практически невозможно, так как производится обогрев непосредственно жидкости.

ВАЖНОЕ: Он должен находиться в нижней зоне трубопровода.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Учтите! Шнур хорошо защищен от механических повреждений, но подвержен агрессивному химическому воздействию стоками.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Монтаж наружного нагревательного шнура, рекомендации

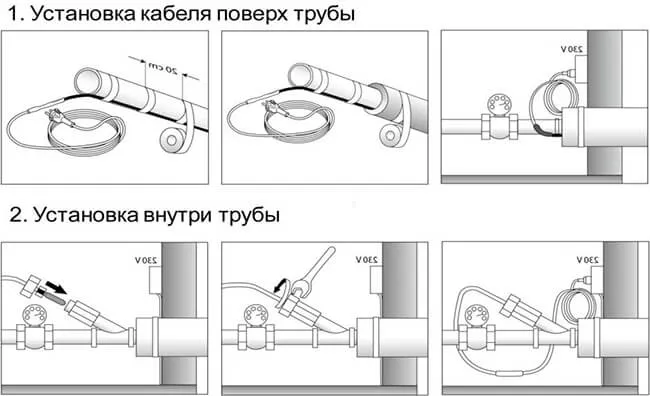

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

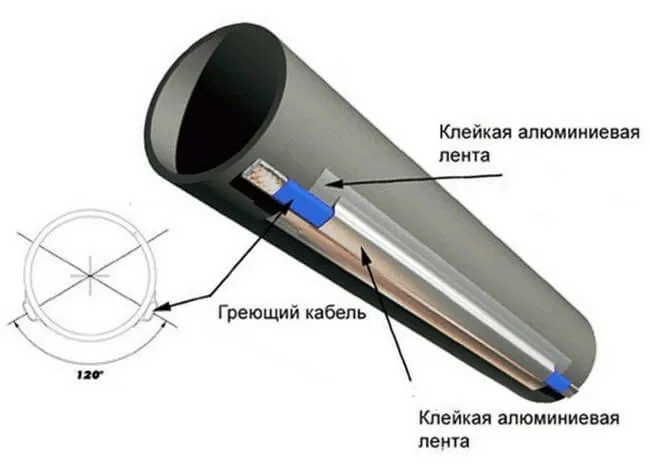

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

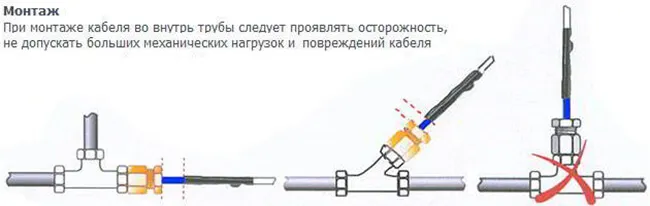

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Полезное видео

Специалисты рассказывают о нюансах.

Как нельзя делать!

Как правильно установить греющий кабель?

Установка греющего кабеля может варьироваться в зависимости от конкретной ситуации и требований производителя кабеля. Однако, в целом, следующие шаги могут помочь в правильной установке греющего кабеля:

1. Определите место установки кабеля. Греющий кабель может быть установлен на различные поверхности, такие как полы, кровли, водосточные трубы, трубопроводы, и т.д. Важно определить место установки и точные размеры, чтобы купить кабель правильной длины.

2. Подготовьте поверхность. Поверхность, на которую будет устанавливаться греющий кабель, должна быть очищена от грязи, пыли и других загрязнений. При необходимости поверхность можно обработать шлифовкой или грунтом.

3. Подготовьте кабель. Греющий кабель должен быть распакован и протестирован перед установкой. Убедитесь, что кабель не поврежден и что его длина соответствует месту установки.

4. Установите кабель. Греющий кабель может быть установлен внутри специального паза, внутри трубы или свободно на поверхности. Установка кабеля должна проводиться согласно инструкциям производителя. Кабель должен быть уложен равномерно и без изгибов, чтобы обеспечить равномерное распределение тепла.

5. Подключите кабель. Греющий кабель должен быть подключен к терморегулятору и розетке. Подключение должно быть выполнено в соответствии с инструкциями производителя и в соответствии с местными электрическими нормами и правилами безопасности.

6. Проверьте работу кабеля. После установки греющего кабеля его необходимо проверить на работоспособность, чтобы убедиться, что он работает правильно и равномерно нагревает поверхность. Если у вас есть сомнения в правильности установки, лучше обратиться к профессиональным электрикам для дополнительной проверки и установки.
