Как закрепить бра — инструкция по установке с шнурком, без проводов, схема подключения и монтажа.

Для установки настенного светильника вам понадобится следующее:

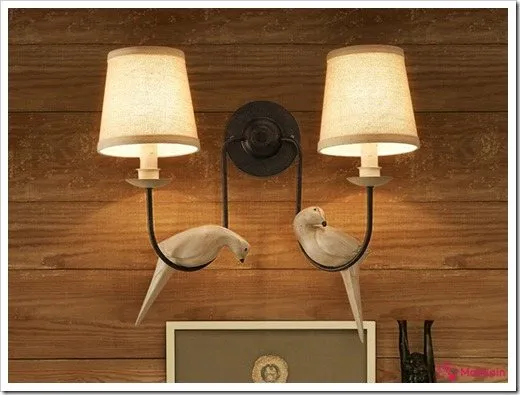

Бра – это осветительное устройство, установленное на стене, и оно находит применение как внутри помещений, так и снаружи, например, для освещения входов. В отличие от обычных светильников, бра обычно имеют встроенный выключатель и неразъемную вилку для подключения к розетке, либо могут быть прямо подключены к сети 220 В через обычный выключатель.

При актуальности, можно добавить: «Подробности установки и особенности бра».

Преимущества подсветки

Использование бра имеет множество преимуществ, что обуславливает популярность такого вида светильника:

• монтаж бра на стену в небольшом помещении с низкими потоками позволяет сэкономить место;
• бра, свет которого падает на определенный участок стены, может служить для акцента внимания на предметах оформления;
• бра позволяет создать романтическую обстановку с приглушенным светом.

Подключение бра своими руками: высота установки

Если вы решили самостоятельно монтировать данный вид светильника, для начала необходимо определить, на какой высоте вешать бра. Здесь все зависит от назначения светильника: чтение, акцент на предметах интерьера, основное освещение для коридора и другие критерии.

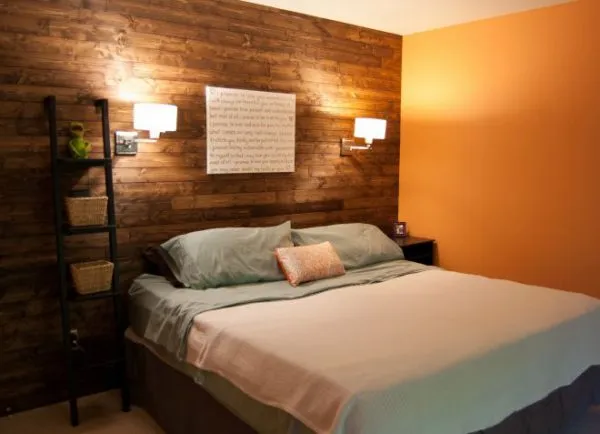

Если вы решили повесить бра над кроватью, то его желательно разместить на высоте 1,5 метров от уровня пола, так, чтобы вам не нужно было вставать с кровати, чтобы дотянуться до него.

Для освещения коридора бра вешают на высоте около 2х метров, поскольку в узком проходе светильник легко можно задеть, проходя мимо. Кроме того, в коридоре желательно вешать бра, размеры которого достаточно малы, а форма – обтекаема. Это позволит значительно снизить риск механического повреждения светильника.

Также очень часто бра устанавливают над дверью в прихожей или над зеркалом. В таком случае высота, к которой монтируют светильники, зависит от размеров входа или зеркала.

Как повесить бра: практические рекомендации

Для монтажа бра вам понадобится: светильник, крепежная планка, саморезы, дюпеля и клеммы. Место для монтажа бра необходимо продумать еще в процессе ремонта, поскольку к месту их установки необходимо будет подвести питающий. Если у вас нет возможности проложить кабель до нужного места, вопрос о том, как подсоединить бра все же решаем – необходимо выбирать бра с вилкой и выключателем, либо своими силами выполнить такой удлинитель.

Далее необходимо установить крепежную планку, зафиксировав ее на нужном уровне при помощи дюбелей и саморезов.

Затем нужно присоединить к проводам на патроны настенного светильника двухболтовые клеммы, зачистить концы питающих проводов на 0,5 см. После этого подключаем бра к питающим проводам, а так же соединяем корпус светильника с заземляющим проводом.

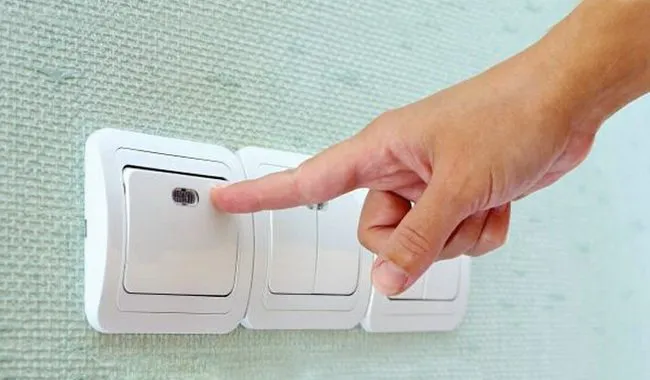

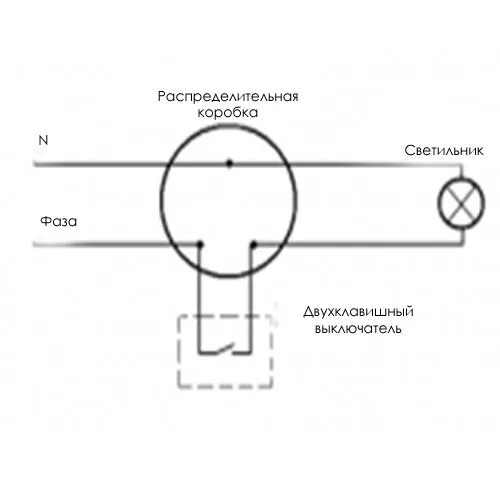

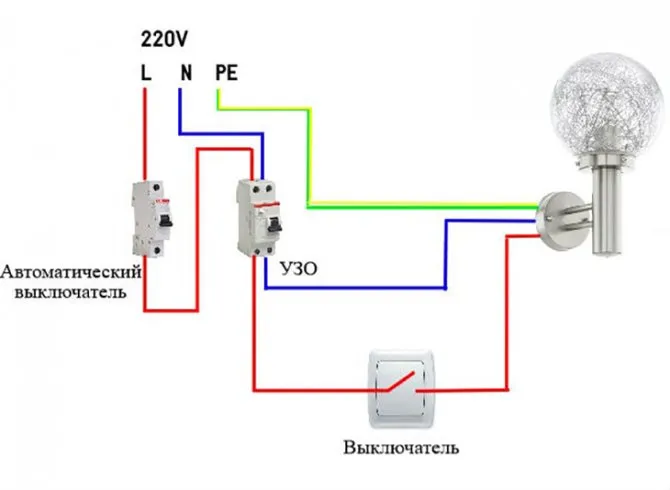

Как подключить выключатель к бра

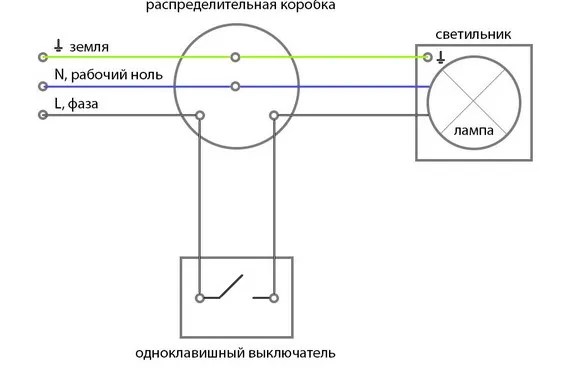

Схема подключения бра к выключателю достаточно проста и зависит от типа выключателя – одноклавишные, двухклавишные или проходные. Если вам необходима самая простая установка бра, схема для одноклавишного выключателя показана на схеме. Работа данного выключателя основана на простом разрывании и замыкании цепи. Для электробезопасности вашего помещения важно помнить, что на разрыв к выключателю должен подходить фазный провод. подавался только ноль.

Для подключения вам понадобится простой одноклавишный выключатель и кабель ВВГ 2х1,5.

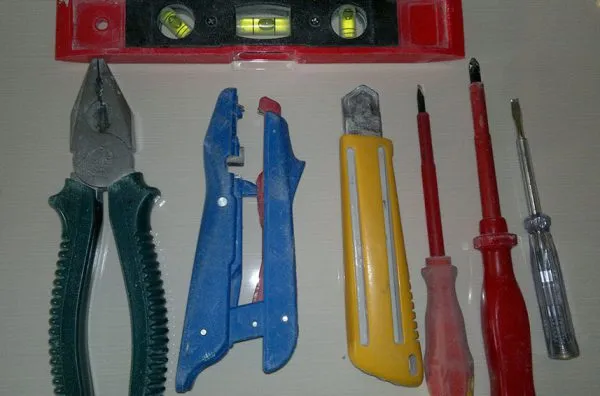

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

• дрель и сверла (с учетом материала стен);
• дюбеля и шурупы;
• отвертки разного размера;
• индикаторная отвертка (индикатор фазы);
• плоскогубцы и нож (для зачистки проводов);
• уровень;
• карандаш;
• лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены — ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

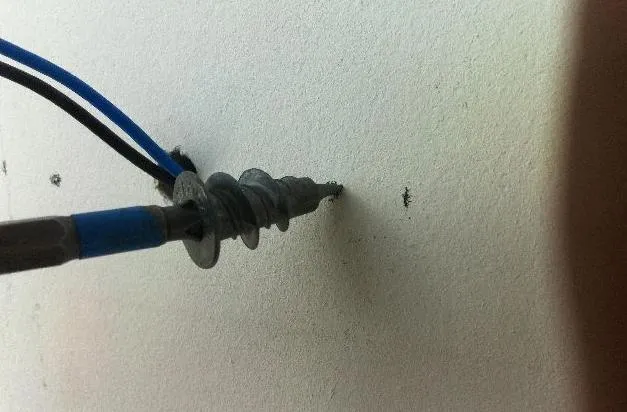

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

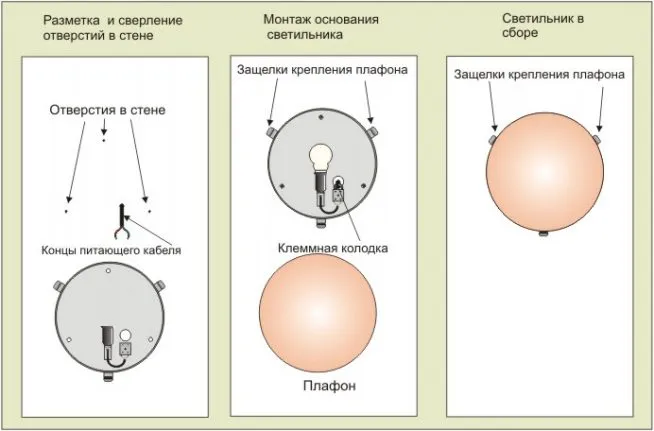

Разметка места и подготовка к монтажу

До начала работы необходимо подвести провод. Это делают во время ремонта, так как приходится штробить стену, закладывать кабель, после шпаклевать и выравнивать поверхность. В крайнем случае можно проложить провод поверху, используя кабель-канал, но это выглядит не очень аккуратно и может мешать при креплении конструкции. Что касается подготовки места, стоит соблюдать простую инструкцию:

1. Распаковать светильник, найти крепежный элемент. Чаще всего это пластина с двумя отверстиями, через которые вставляются саморезы или другой крепеж. Фиксация бра происходит за счет двух выступов или винтов, которые продеваются в крепежную площадку на основании и прижимаются гайками. Могут быть и другие варианты, но они встречаются редко. Также стоит уточнить, как должен располагаться кронштейн – вертикально или горизонтально (чаще второй вариант).
2. Выбрать высоту расположения, приложить конструкцию, чтобы убедиться, что плафон стоит где надо, не смещен вверх или вниз относительно крепежной площадки. При необходимости вносятся поправки, на этом этапе их сделать несложно.

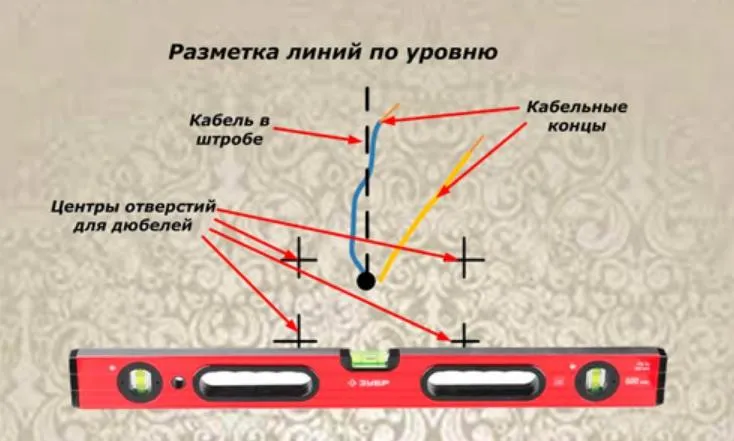

3. С помощью уровня провести четкую горизонтальную или вертикальную линию, которая будет ориентиром. Установка бра на глаз – не лучшее решение, так как потом исправить положение не получится. Не рисовать слишком длинную черту, чтобы после крепления она не виднелась по сторонам.
4. Затем приставить пластину так, чтобы отверстия совместились по линии. Сделать метки любым подручным предметом. Следить за тем, чтобы провод был примерно посередине.
5. На перфоратор устанавливается бур или сверло по бетону, которое по диаметру соответствует выбранным дюбелям. Работать инструментом аккуратно, постоянно следить, чтобы сверло входило горизонтально. При сверлении аккуратно стягивать пыль трубой пылесоса, тогда ее почти не будет.
6. Проверить глубину отверстий и убедиться, что она немного больше, чем длина дюбеля. Если нужно, углубить еще.

К сведению! Чтобы точно знать, на какую глубину сверлить и не заходить очень глубоко, можно наклеить кусок малярной ленты на бур в качестве ориентира.

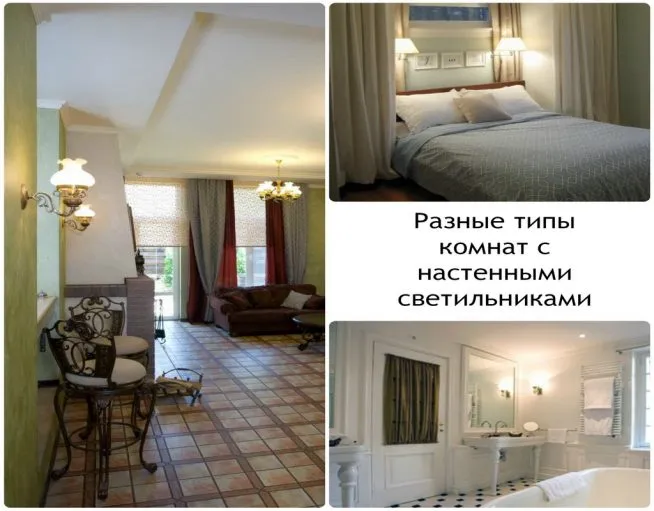

Выбор местоположения

Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола

Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Поэтапная инструкция

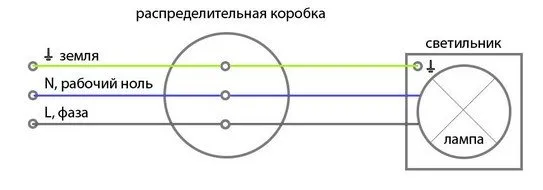

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

• отвертка;
• индикаторная отвертка;
• пассатижи;
• карандаш;
• острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

1. Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
2. При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
3. Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

1. Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
2. Закрепить крышку бра дюбелями на стене.
3. Снять с каждой жилы изоляцию на 0,5 см острым ножом.
4. Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
5. Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

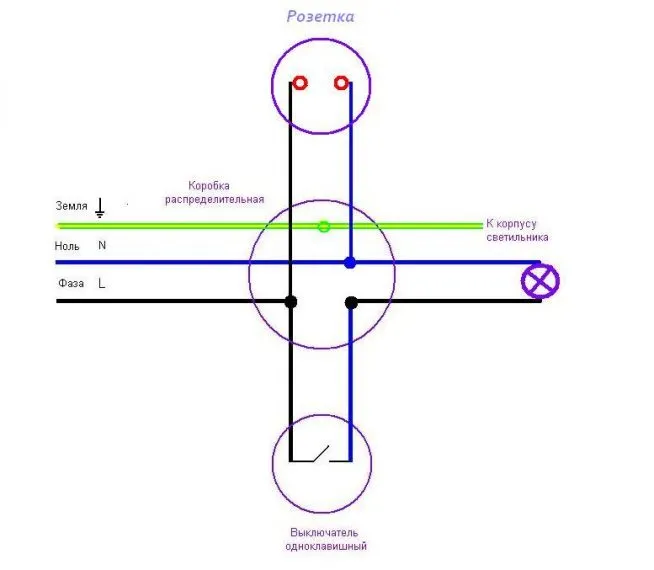

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Установка бра на стену

Всем привет.
Сегодня немного поговорим про, то как повесить бра на стену.

Сейчас в магазинах огромный выбор различных настенных светильников. Помимо внешнего вида и материала есть различия и в способе их крепления к стене. В принципе ничего сложного в их монтаже нет, но трудности иногда встречаются.

Для примера я взял два светильника. Первый – это бра с металлическим корпусом и стеклянным плафоном. Второй также имеет металлический корпус, у него можно регулировать направление светового потока, служит он для подсветки картин. Светильники будут крепиться к оштукатуренной стене из пустотелого кирпича. Для их монтажа из инструмента нам потребуется: ударная дрель или перфоратор, индикаторная отвёртка, крестовая отвёртка, кусачки, строительный уровень, строительный нож и карандаш.

Итак, приступаем к установке бра!

Отключаем питание будущего светильника и делаем разметку. К стене над проводом прикладываем строительный уровень и карандашом проводим горизонтальную линию. В общем, линию можно провести и под проводом :). Открутив два шурупа, снимаем со светильника монтажную планку и прикладываем её к начерченной линии. Карандашом отмечаем расположение отверстий. Обычно провод в стене проложен вертикально, выше точки вывода, так что вероятность повредить его при сверлении минимальная. Ударной дрелью или перфоратором по разметке делаем два отверстия в стене и вставляем в них два нейлоновых дюбеля. Прикладываем к стене монтажную планку и крепим её с помощью шурупов. Обычно дюбели и шурупы входят в комплект светильника. Если их нет, то можно использовать нейлоновые дюбели диаметром 6 мм и шурупы для тонких пластин с плоской шляпкой и длиной примерно 40 мм.

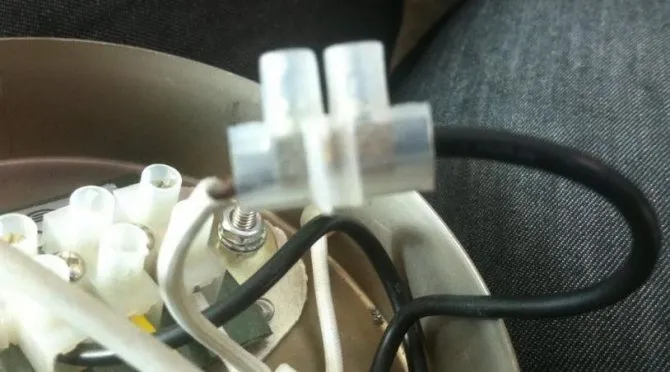

Далее нам нужно подключить светильник к проводу, выходящему из стены. Если конец провода длинный, обрезаем его до оптимальной длины. В нашем случае это трёхжильный кабель NYM. Если с кабеля не снята внешняя изоляция, с помощью ножа надрезаем её по окружности и снимаем. Это нужно делать очень аккуратно, стараясь не прорезать внешнюю изоляцию полностью и не повредить изоляцию на жилах. Надрезав изоляцию примерно наполовину, нужно слегка изогнуть кабель и она под действием растяжения должна лопнуть до конца. Затем её можно стянуть с жил рукой. Зачищаем концы провода. Это можно сделать с помощью кусачек или ножа, необязательно для этого покупать специальный инструмент. Включаем питание светильника и индикаторной отвёрткой проверяем, на какой жиле фаза, чтобы не подключить её вместо заземления к корпусу светильника :). Обычно черный или коричневый провод – это фаза, синий – ноль, жёлтый с зелёными полосками – земля. Но всякое бывает, лучше проверить :). Опять отключаем питание и с помощью клемной колодки соединяем жилы кабеля из стены с жилами светильника. У этого светильника в комплекте была двойная клемная колодка, и жилы заземления пришлось соединять с помощью изолирующего колпачка.

В заключении, двумя винтами крепим светильник к монтажной планке, ставим плафон и вкручиваем лампочку.

Плавно переходим к установке второго светильника =). С ним ситуация сложнее. В общем, всё то же самое, что и с первым, кроме некоторых моментов.

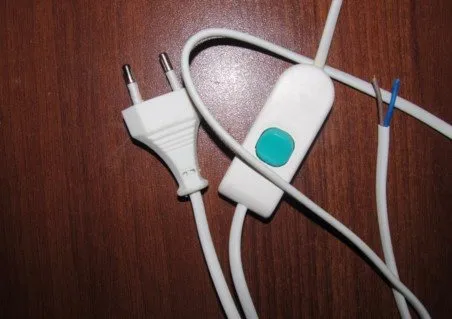

Как подключить бра с выключателем шнурком правильно?

Совет! Перед началом монтажных работ по установке бра следует определиться с местоположением прибора, сделать тщательные замеры, особенно если светильники парные и располагаются параллельно.

При определении места закрепления светильника стоит придерживаться установленных правил – обычно светильники располагают на расстоянии 1,5 метра от уровня пола. Скрытая проводка для подключения прибора должна быть выполнена заранее, так же как и приобретение интерьерных светильников со встроенным выключателем шнуром.

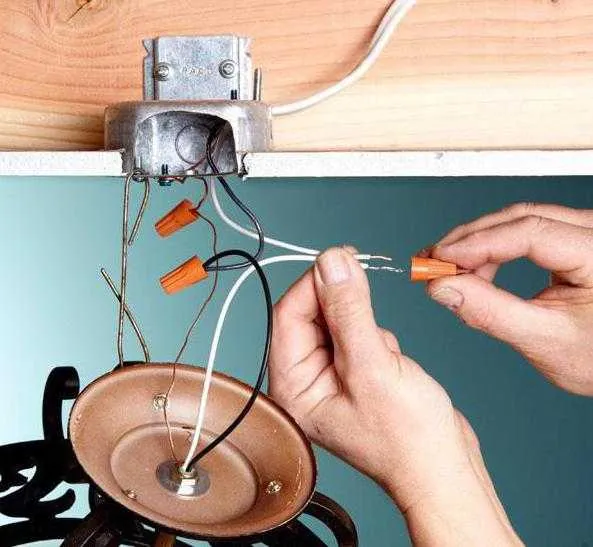

При монтаже потребуется сначала соединить несколько проводов (2 или 3) и закрепить бра на стене. Перед началом работ следует обесточить сеть, приготовить острый нож и изоляционную ленту.

Для начала стоит очистить концы проводов от изоляции на 5-8 мм. Зачищенные провода подключаются с помощью болтов к определенным клеммам.

Возможны два вида подключения:

1. Три провода: фаза, ноль и заземление. Подключаются к определенным клеммам, путем зажима кончика провода с помощью прижимного болта.
2. Два провода: проводки белого или коричневого цвета (фаза). Эти провода укрепляются в клемме L. Проводки синего цвета (все оттенки) – это рабочий ноль. Подключение провода осуществляется к клемме N.

После завершения работ по подключению проводов следует закрыть корпус защитным кожухом. Закрепление на стене производится с помощью саморезов.

Остается только аккуратно установить плафоны бра и проверить работу осветительного прибора.

Как подключить бра: видео

Достоинство данных светильников заключается в том, что они излучают рассеянный, не яркий световой поток, которым можно освещать определенную часть комнаты. Их часто используют в качестве прикроватных ночничков в спальне, т.к. можно читать любимую книгу, не отвлекая спящего рядом человека. Сейчас мы рассмотрим основные способы установки и подключения бра к сети своими руками.

Еще одно важное преимущество изделий – возможность регулирования угла падения света. Конструкция включает в себя вращающееся крепление лампы, которое и позволяет направить световой поток в определенную зону

Помимо этого светильники дополняют интерьер комнат, из-за того, что могут быть изготовлены из красивого пластика, кованного метала и даже хрусталя.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

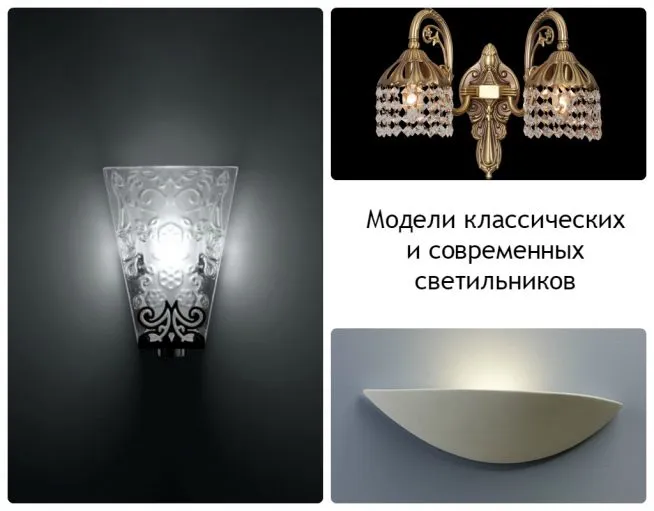

Как называется настенный светильник?

Нередко для обеспечения эффективного освещения, как с точки зрения насыщенности, так и с точки зрения энергетической эффективности, дизайнеры принимают решение использовать настенные светильники. Также их называют бра. Привлекательность вышеозначенного технического решения заключается в том, что источник света располагается на стене, а не на потолке. В виду этого появляется возможность создания уникальных эффектов. Другими словами, при помощи настенных светильников можно изменить пространство до неузнаваемости в вечернее время.

Вот здесь представлен широчайший ассортимент осветительного оборудования. Крайне важно выбирать светильники от ведущих производителей на рынке. Таким образом, Вы автоматически страхуете себя от дальнейших возможных проблем с эксплуатацией. Заранее следует отметить, что осуществить установку настенных светильников сможет даже домашний мастер. Однако, важно, чтобы уже имелись электрические выводы в стене. Наружная электропроводка – это вынужденная мера, которая применяется по большому счету только в деревянных домах для обеспечения противопожарной безопасности.

Что входит в комплект поставки настенного осветительного прибора?

Сегодня бра комплектуются следующим образом:

• сам осветительный прибор;
• кронштейн крепления;
• наличие дистанционного управления (дополнительная опция – есть не у всех моделей);
• лампа накаливания (газоразрядная или светодиодная).

Специалисты рекомендуют осуществить проверку комплекта поставки ещё в магазине. Более того, специализированные магазины располагают специальным стендом, позволяющим проверить работоспособность осветительного прибора.

При выборе бра обращаем внимание не только на дизайн, но и на материал, из которого выполнен осветительный прибор. К примеру, рекомендуется выбирать модели, которые всё же оснащаются стальным кронштейном, а не алюминиевым.

Как закрепить бра на стене?

Перед тем, как осуществить установку бра, проверьте её функциональность – осуществите подключение к выводам электрической проводки и попробуйте включить осветительный прибор.

Лишь при полной работоспособности можно приступать к установке на стену. Выберите высоту, на которой планируете устанавливать бра (не рекомендуется выполнять монтаж ниже отметки в 1,6 метра). В узких пространства (в коридоре) бра важно располагать выше, так как существует вероятность задеть осветительный прибор, если, к примеру, в комнату необходимо занести объёмную мебель.

• Узнайте о том, на каких тезисах базируется монтаж внутреннего освещения.

• Советы по выбору осветительного оборудования для кухни — https://euroelectrica.ru/kakie-svetilniki-luchshe-dlya-kuhni/

В ролике мастер выполнит установку светильника на поверхность стены:

Как подключить бра: инструкция, схема, видео

Светильники бра уже давно получили серьезную популярность на территории нашей страны. Их главная особенность заключается в том, что они всегда излучают рассеянный свет, который подходит для чтения или просто создает комфорт в доме. Многие люди их используют в качестве дополнительного освещения в спальне, в данной статье мы вам расскажем о том, как подключить бра свои руками без лишних сложностей.

Подключение светильника бра: основные способы

Всего можно назвать несколько разновидностей бра, подключить их не составляет огромного труда, однако, есть определенные особенности. Поэтому узнайте о каждом типе по отдельности.

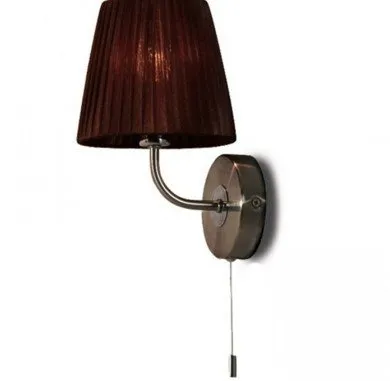

Модель на веревке

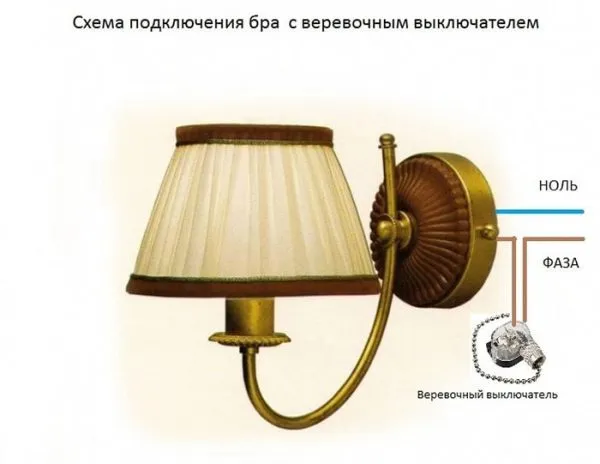

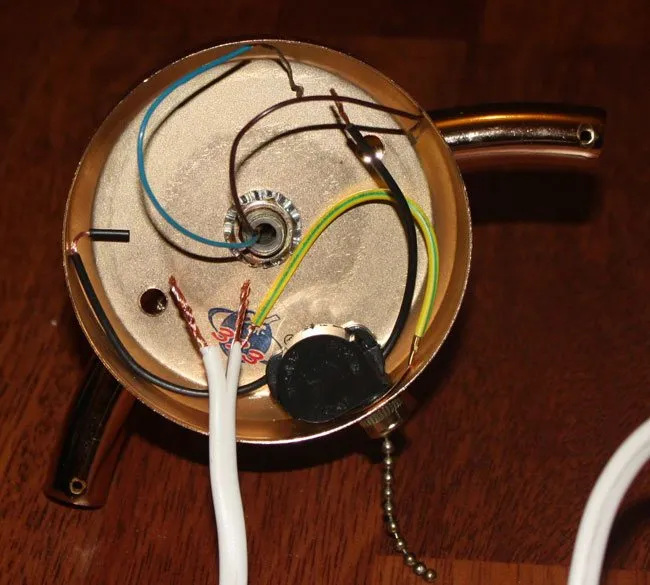

Здесь мы с вами рассмотрим, как подключить бра с выключателем-шнурком, на самом деле сложного в этом нет ничего. Нужно только провести все провода к месту подключения и выбрать высоту, желательно устанавливать бра на высоте 1-2 метра. Далее присоединяем все провода между собой, их три: L – фаза, PE – земля, N – ноль. Узнайте особенности светильников для кухни.

Все провода нужно соединить соответственно одинаковые. Далее закрепляем бра на стене и пользуемся. Посмотрите, как подключить бра с выключателем-шнурком видео, так будет понятней, что к чему.

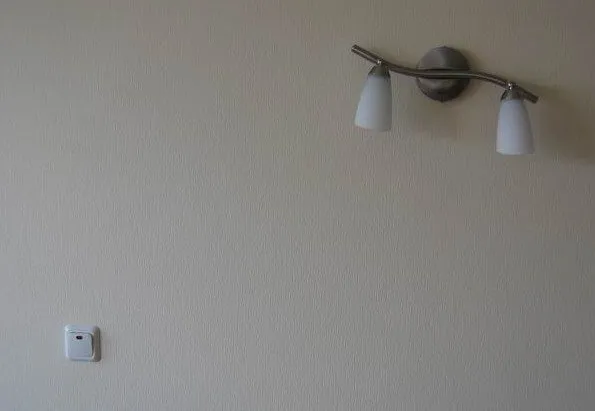

Бра с выключателем

Это обычная альтернатива веревочных бра. Инструкция по монтажу схожа, одна здесь нужно все соединять только по специальной схеме и использовать все возможные советы по правилам электромонтажных работ. Такая серьезность связана с тем, что вы провод видеть не будете, и если сделать что-то не так, можно вызвать замыкание. Такой тип можно использовать для подключения светильников в детской комнате.

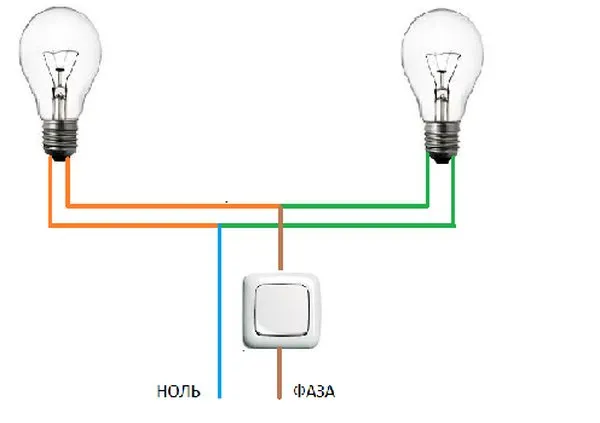

Итак, как правильно подключить бра, схема имеет следующий вид:

• Фаза должны идти на выключатель.
• Фаза с выключателя должна возвращаться назад в светильник.
• Ноль и земля в этом случае подключаются напрямую.

Бра без выключателя

Еще одним способом можно назвать бра напрямую к сети без выключателей. В этом случае все подключается только прямым способом – шнур вставляется в розетку, и все начинает светить. Такой способ считается отличным, ведь ненужно долбить стену и думать, как же все подключить, здесь все проще простого.

Однако, отвечая на вопрос, как подключить бра с выключателем-шнурком, мы вспомнили одну особенность. Ведь можно поставить шнурок, который будет разрывать цепь. Так можно не трогать постоянно розетку, подошли, включили и все работает отлично. Посмотрите, как выглядит схема в этом случае.

Как подключить бра: подробная инструкция

Здесь мы вам расскажем, как подключить бра к сети 220 Вольт. Выполняйте следующие рекомендации, тогда все будет в полном порядке:

1. Выключаем свет в доме, для этого используем УЗО или ДИФ автомат. Далее проверяем, что электричество точно выключилось.
2. Берем заднюю крышку бра, ее нужно приложить к стене, а в месте, где она будет крепиться, ставим соответствующие обозначения.
3. Крепим крышку на стену с помощью саморезов или дюбелей.
4. Зачищаем все контакты примерно на 5-8 мм.
5. Соединяем все контакты между собой (провод к проводу).
6. Закрепляем корпус болтами, как правило, они идут в комплекте.
7. Устанавливаем плафон, проверяем, чтобы крепко держался.
8. Устанавливаем источник света (лампу).
9. Проверяем, как все работает.

Как видите, все очень просто. Если вам стало непонятно после нашей инструкции или ваше бра немного отличается, посмотрите другие видео уроки по теме: самостоятельное подключение бра.Особенности подключения бра

Советы от экспертов

Способы крепления лампы к стене

Вариантов монтажа несколько. При выборе стоит учитывать материал, из которого сделана стена, ее особенности и прочность. Есть крепеж для любых конструкций, подбирать конкретное решение для монтажа светильника на стену стоит с учетом рекомендаций:

1. Для деревянных стен подойдут саморезы, дюбеля в этом случае не требуются. Длину подбирать исходя из веса светильника, обычно 30-40 мм достаточно. Если верхняя часть стены обшита гипсокартоном или другим материалом, использовать варианты от 50 мм и больше.

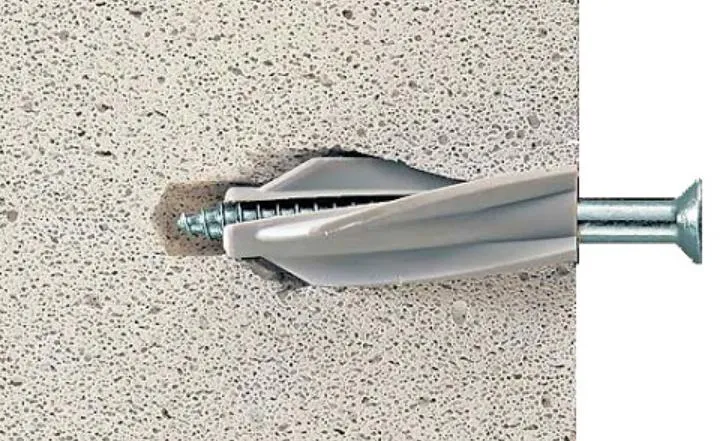

2. Для пенобетона выбирать специальные дюбеля с винтовыми выступами по периметру. Они хорошо входят в материал и не проворачиваются в нем при закручивании крепежа. Также можно использовать варианты с так называемыми «усиками», которые хорошо держат в рыхлой поверхности.
3. Под кирпич и бетон подходят стандартные изделия, так как поверхность очень твердая и дюбеля не проворачиваются даже при наличии небольших выступов. В этом случае не брать крепеж длиннее 40 мм, чтобы не сверлить глубоко.
4. Для гипсокартона и пустотелых конструкций подойдут два вида крепежа – так называемые «Бабочка» и «Driva» (их еще именуют дюбель-саморез). Пользоваться несложно, главное – просверлить отверстие подходящего диаметра, оно не должно быть ни слишком маленьким, ни большим.
5. Если стена очень хрупкая или при сверлении откололся большой кусок, то понадобится химический анкер. Это специальный состав, которым нужно заполнить пустоту. После высыхания в поверхность вкручиваются саморезы.

Важно! Использовать двусторонний скотч в качестве крепления – плохая идея. Он высыхает со временем и бра может упасть на голову.

ПОТОЛОЧНЫЕ СВЕТИЛЬНИКИ ВРЕЗНОГО ИСПОЛНЕНИЯ

Широкое применение подвесных потолков из гипсокартона, систем Армстронг, натяжных потолков, а также ДВП и ПВХ панелей для отделки потолочных конструкций привело к возникновению новых форм факторов осветительных приборов — встраиваемые конструкции.

Основные элементы располагаются внутри технологической ниши между декоративным подвесным потолком и конструкцией межэтажного перекрытия.

Корпус потолочного светильника, используемого для подвесных потолков может иметь различную степень защиты от IP20 (корпус имеет условную защиту от проникновения руками), до IP44 (практически полная герметичность, используется в помещениях с повышенной влажностью: ванная, кухня и т.п.).

Элементы, через который осуществляется монтаж встраиваемых потолочных светильников довольно разнообразны и зависят от типа подвесного потолка:

• планки, крестовины или крюки, при помощи которых осуществляется крепление к несущим элементам межэтажных перекрытий;
• плоские защелки с пружинами используется в основном для точечных светильников встраиваемых в Армстронг, гипсокартон или другие материалы имеющие достаточную жесткость;
• в качестве крепежей выступают элементы несущего каркаса подвесного потолка.

Светильники для подвесных потолков имеют целый ряд преимуществ по сравнению с другими светотехническими приборами:

• широкий ассортимент моделей выполненных в различных стилях, которые могут быть использованы в интерьерах самого разнообразного дизайна;
• удобная замена ламп или отражающих элементов;
• возможность установки не только на поверхность потолка, но другие элементы строительных конструкций, имеющие достаточную прочность (балки перекрытия, нижние элементы лестничных пролетов, мебель и т.п.).

Наличие одного или нескольких источников света в одном осветительным приборе дает возможность регулировки интенсивности светового потока в широком диапазоне, зонирования пространства помещения и использование направленного света.При этом полезная высота помещения практически не уменьшается.

Существуют и определенные технические ограничения потолочных светильников встраиваемых в гипсокартон, ДВП или другие элементы подвесных потолков:

1. Необходимо тщательно выбирать место установки так как после выполнения процедуры монтажа будет невозможно переместить осветительные приборы в другую часть помещения без значительных работ по заделки технологического отверстия подвесного потолка.

Исключение составляют подвесные системы Армстронг где встраиваемый светильник, как правило, занимает всю ячейку потолочной панели.

2. Желательно не использовать лампы накаливания особенно в системах натяжных потолков из полимерных материалов. Тепло будет быстро распространяться в запотолочном пространстве и может привести к значительным термическим деформациям.

3. Для освещения помещений значительной площади, которые имеют небольшую высоту, требуется большое количество точечных встраиваемых светильников.

* * *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

• определиться с задачей освещения, которая выставляется к осветительному прибору;
• купить соответствующий аппарат;
• произвести точную разметку установки источника и проведения кабеля;
• выбрать схему подключения;
• провести подвод электропровода;
• установить светильник;
• подключить электропроводку;
• произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Этапы монтажа:

1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
3. С помощью саморезов или шурупов с дюбелями крепится крышка.
4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
6. Устанавливается лампочка.
7. Закрепляется абажур (плафон).
8. Включается электричество, проверяется работа прибора.

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

• Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
• Ноль, N, — как правило, синей или голубой окраски.
• Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

• Фаза идёт на выключатель.
• Далее — на светильник.
• «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей . У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Установка светильника: от проводки до выключателя

Хорошее освещение – залог уютной атмосферы в квартире. Конечно, этого можно добиться за счет шикарной люстры, но габариты большинства стандартных квартир не рассчитаны на подобное освещение. В связи с этим настенные светильники – хорошее решение для помещений с невысокими потолками. Сегодня мы расскажем, как правильно подобрать светильник и установить его собственноручно.

Выбираем источник света

Выбор светильника зависит от нескольких вещей: наличия других источников освещения, дизайна комнаты и бюджета. Помните, что светильник должен дополнять интерьер помещения, поэтому стоит отказаться от слишком вычурных моделей. Например, если ваша гостиная обустроена в классическом стиле, лучше всего в ней будут смотреться изящные светильники с бронзовой отделкой. Для ванной, коридора или детской хорошо подходят бра. На них устанавливается стекло, которое значительно смягчает свет и снижает нагрузку на глаза.

Важно учитывать и потенциальную функциональность прибора. Светильники с матовыми плафонами идеальны для чтения, ведь они не переутомляют зрение. Обратите внимание на плафоны зелёного цвета. Они расслабляют глазные нервы. Если источник света будет играть роль подзеркальника, можно брать два одинаковых светильника с не слишком яркими лампочками. В противном случае в зеркале мало что можно будет разглядеть из-за бликов.

Европейские аристократы начали широко использовать светильники бра в 17-го веке. Тогда их делали из венецианского стекла, серебра, меди и бронзы.

Маленькие настенные светильники – не только способ освещения помещения. Они позволяют создать иллюзию расширения пространства и высоты потолка. Чтобы создать видимость более низкого потолка, используются бра с плафоном, который расширяется вниз. Чтобы потолок казался более высоким, устанавливают вертикальные светильники. Такое решение будет одинаково удачным как в панельных домах с низкими потолками, так и в просторных частных коттеджах.

Где расположить осветительный прибор

Выбор места для будущего светильника играет не последнюю роль. Не обязательно это должна быть небольшая комната без естественного источника света. Приборы можно устанавливать и в помещениях, где нет проблем с искусственным или естественным освещением. Например, у вас в гостиной есть несколько широких окон и приличная хрустальная люстра. Если установить светильник над диваном или креслом, можно существенно сократить затраты на электроэнергию. К тому же, локальное освещение намного приятнее для вечернего отдыха.

Стоит отметить, что при наличии крупного источника искусственного света нужно выбирать светильник, не привлекающий к себе особого внимания. Модель должна дополнять интерьер, а не становиться его основным элементом. Настенные светильники – отличный вариант для ванных комнат, ведь в них намного проще заменять выгоревшие лампочки, чем в потолочных приборах. В случае установки бра или светильника над кроватью лучше всего разместить его на расстоянии 1,5 метра от уровня пола.

Таким образом, до выключателя светильника можно легко дотянуться лежа в кровати. В коридорах бра устанавливают на большой высоте, чтобы их нельзя было случайно задеть. Рекомендуется выбирать модели с максимально обтекаемой формой и небольшими габаритами. Это снизит риск того, что светильник разобьется.

Установка светильника(видео)

К установке светильника нужно относиться чрезвычайно ответственно и аккуратно. Вне зависимости от дизайна и габаритов, большинство настенных источников света устанавливаются практически одинаково. Идеально он должен быть расположен на высоте приблизительно 1,5-2 метра от уровня пола. Проще всего установить светильник на стене во время ремонта комнаты. Вначале отключается электропитание в квартире и выбирается место для будущего светильника. Его прикрепляют после завершения основных строительных работ на стене: штукатурки, облицовки кафелем или установки гипсокартона с дальнейшей подклейкой обоев.

Место под светильник отмечается путем прикладывания корпуса к стене. Затем делаются отметки для отверстий в зависимости от количества креплений на бра или другом типе настенного светильника. Сюда выводится проводка. Далее необходимо просверлить отверстия для будущих дюбелей. Выходы должны быть глубже самих дюбелей. Далее с помощью шуруповерта или обычной отвертки на саморезы крепится задняя крышка светильника, а клеммы подсоединяются к сети, изолируются и закладываются в короб.

Монтаж настенного светильника

Обратите внимание, что при монтаже бра необходимо монтировать электропроводку с помощью жесткого одножильного провода типа ВВГ. Мягкий гибкий многожильный провод подходит для люстр. Крышку короба нужно прикрепить, установить лампочку и, если это предусмотрено конструкцией прибора, дополнительные элементы, такие как защитное стекло. После необходимо удостовериться в функционировании светильника и включить электричество в комнате.

Специальный детектор проводки позволяет найти скрытые провода в стене.

Намного проще подключить настенный светильник посредством распределительной коробки. Сначала монтируется прибор, а затем к месту коробки в стене прокладывается кабель. Монтаж выполняется после выключения питания. Правильное подсоединение клеммы светильника к коробке важно для безопасности квартиры и её жильцов. К соответствующей клемме коробки подключается заземление.

В случае, если кабель нельзя проложить до необхоимого места, нужно взять бра с вилкой и выключателем. Такие светильники устанавливать несложно. Требуется отмерить расстояние от будущего места размещения светильника до розетки так, чтобы вилка спокойно могла зайти в розетку, а шнур не растягивался. После выполняется тот же процесс установки, который мы описывали выше: вырезается место для дюбелей, закручиваются саморезы, а сверху каркас закрепляется парой шурупов.

Подключение выключателя

Бра просто подключается к выключателю. Процесс зависит от типа выключателя. Они разделяются на двухклавишные и одноклавишные. Обычно для бра используются простой одноклавишный выключатель. Данный выключатель работает по принципу разрывания и замыкания цепи. В целях безопасности дома помните, что на разрыв к выключателю должен подходить фазовый провод. Для монтажа необходим кабель ВВГ 2х1,5 и обычный выключатель.

Если вы хотите заменить однопозиционный выключатель на двухпозиционный, нужно подсоединить его к кабелю выключателя через черный и красный провод. Новый двухклавишный выключатель устанавливается с помощью четырёхжильного кабеля. Жила красной изоляции подсоединяется к клемме С. В желтой – к L1, в голубой – к L2. Распределительная коробка позволяет подсоединить два и более светильника к одному кабелю-отводке. Кабель подсоединяется к трем клеммам в коробке, а затем подключаются кабели ответвления. Оголенные жилы заземления нужно изолировать.

Подключение светильника бра: основные способы

Всего можно назвать несколько разновидностей бра, подключить их не составляет огромного труда, однако, есть определенные особенности. Поэтому узнайте о каждом типе по отдельности.

Модель на веревке

Здесь мы с вами рассмотрим, как подключить бра с выключателем-шнурком, на самом деле сложного в этом нет ничего. Нужно только провести все провода к месту подключения и выбрать высоту, желательно устанавливать бра на высоте 1-2 метра. Далее присоединяем все провода между собой, их три: L – фаза, PE – земля, N – ноль. Узнайте особенности светильников для кухни.

Все провода нужно соединить соответственно одинаковые. Далее закрепляем бра на стене и пользуемся. Посмотрите, как подключить бра с выключателем-шнурком видео, так будет понятней, что к чему.

Бра с выключателем

• Фаза должны идти на выключатель.
• Фаза с выключателя должна возвращаться назад в светильник.
• Ноль и земля в этом случае подключаются напрямую.

Бра без выключателя

Принципиальное решение

Все большее число наших соотечественников принимают решение на покупку светильников, крепящихся к стене. Многим приходится решать сложную задачу, не зная, как подключить бра с выключателем шнурком

. Данный вариант включения/выключения особо популярен, так как позволяет обходиться без необходимости каждый раз вставлять вилку в розетку и извлекать ее при погашении света. Кроме того, на шнурок можно прикрепить какое-либо украшение, дополняя интерьер приятными симпатичными вещичками.

Некоторые собственники, не пытаясь разобраться как правильно

можно по
дключить светильник с выключателем шнурком,
принимают решение на вызов мастера-электрика. Это простое решение, но оно потребует дополнительных финансовых расходов. При этом вполне можно обойтись и без сторонней помощи и установить бра своими руками, соблюдая при этом все установленные правила ПБ и ТБ.

Способы подключения по типам моделей

Подключение настенного светильника, точнее, его способ, зависит от типа устройства. В магазинах есть разные виды бра – со шнурком, вилкой, веревочкой (цепочкой, сонеткой), без шнура – на клавишах

Чтобы правильно подключить прибор к электросети, важно ознакомиться со спецификой работы

При монтаже следует учесть такие моменты:

• при высокой влажности воздуха убедиться, что осветительный прибор имеет влагозащиту;
• учесть, какой тип лампочек используется, – нельзя покупать те, что превышают указанную в паспорте мощность;
• если светильник питается от 12-24 вольт, дополнительно приобрести трансформатор напряжения, включить его в схему.

Веревочная модель

Повесить на стену веревочный светильник труда не составит, сделать это сможет даже начинающий мастер. Подводят электрические провода до необходимой пользователю высоты (обычно 1-2 метра от пола) скрытым способом, чтобы не испортить вид комнаты. Всего их должно быть три – ноль (N), фаза (L) и заземление (PE). Затем в соответствии с приложенной схемой нужно прикрепить контакты к колодкам с клеммами соответствующей маркировки. Фазу соединяют с фазой, ноль с нулем и заземление с заземлением.

Клавишная модель

Установка бра с выключателем-клавишей отличается рядом особенностей. Вместо веревки у таких устройств контакты, которые подключают самостоятельно. Все провода и соединения для такого бра полностью скрывают в стене. Для этого потребуется штробить, потому стоит подумать о креплении светильника заранее.

При работе надо соблюдать осторожность. В противном случае высок риск короткого замыкания, а так как проводка внутренняя, сложно будет устранять последствия

Надо устанавливать бра строго по схеме, стыкуя провода по цвету и маркировке. Сетевая вводная фаза пойдет на переключатель, от него — опять на бра, чтобы обеспечить возможность разъединения электрической цепи. Ноль и заземление в ходе монтажных работ надо соединять напрямую.

Шнур с вилкой

Повесить на стену бра, имеющее вилку на шнуре, очень просто. У подобных светильников есть провод, как у всех электроприборов, вилкой они включаются в розетки. Рекомендуется покупать их, если нет возможности проштробить стену, проложить новую проводку и смонтировать отдельный выключатель. Чтобы зажечь свет, достаточно просто вставить вилку в розетку либо воспользоваться переключателем (его добавляют для более комфортного разъединения цепи). Вешать на стену такие устройства можно без элементарного знания электрических схем подключения.

Процесс монтажа, пошаговое описание

Перед началом работ обязательно отключить подачу электричества на щитке или счетчике. Проверить напряжение тестером, чтобы исключить любой риск. Работу проводить днем, чтобы хватало естественного освещения, следовать инструкции:

1. Распаковать бра, изучить документацию, разобраться как правильно крепить и нужно ли разбирать оборудование перед монтажом. Проверить крепеж, если надо, купить другой.
2. Разметить стену и просверлить отверстия. Примерить дюбеля. Иногда они болтаются, поэтому лучше подобрать вариант чуть толще, чтобы обеспечить надежное крепление.
3. Закрепить пластину, на которой будет располагаться бра. Следить за тем, чтобы она располагалась ровно и не болталась. Затягивать саморезы не до конца, достаточно, чтобы они прочно прижали кронштейн. Если переусердствовать, можно повредить дюбель изнутри.
4. Подключить контакты светильника к проводке. Тут лучше привлечь помощника, чтобы он придерживал бра. Так как оно еще не закреплено, удерживать его и одновременно подключать не получится. Контакты должны быть надежными, если используются колодки – протягивать концы проводов до упора и заворачивать винт так, чтобы исключить нарушение соединения.
5. Повесить светильник на стену. Для этого совместить основание с пластиной и завернуть гайки или защелкнуть выступы, все зависит от модели. Убедиться, что все держится прочно и бра не упадет со временем.
6. Проверяется работа оборудования. Выше описано, как собирать бра с веревочкой и переключателем. Если все сделано правильно, проблем со светильником не будет.

Установить настенный светильник своими руками несложно, если разобраться в его конструкции и четко понимать, как соединить провода. Важно подобрать надежный крепеж, чтобы бра держалось прочно, выбрать место и заранее подвести проводку.

Как повесить три одинаковые картины?

Существует несколько способов повесить три одинаковые картины, некоторые из них:

1. Рядом: Вы можете повесить три картины рядом друг с другом на одной стене. Для этого вам нужно рассчитать расстояние между каждой картиной, чтобы они были расположены на одном уровне и равномерно распределены по стене.

2. Квадрат: Другой вариант — повесить три картины в квадратной форме на одной стене. Вы можете рассчитать расстояние между каждой картиной таким образом, чтобы углы картины были расположены на одинаковом расстоянии друг от друга.

3. По диагонали: Если у вас достаточно большая стена, вы можете повесить три картины вдоль диагонали. Это создаст интересный визуальный эффект и сделает вашу стену более динамичной.

4. Над другими предметами: Еще один вариант — повесить три картины над другими предметами, такими как диван, комод или кровать. В этом случае вы можете рассчитать расстояние между каждой картиной, чтобы они визуально соответствовали друг другу и смотрелись гармонично в контексте остальной мебели.

Важно убедиться, что картины висят прямо и надежно закреплены на стене. Также стоит проверить, что они не загораживают друг друга и не создают слишком тесный или перегруженный эффект.
