Способы установки бра на стену — практическое руководство

30.11.2023

Самостоятельное подключение бра: разбираемся развернуто

Даже видимо простая задача, например, установка новой люстры, может путать тех, кто не разбирается в электрике: множество проводов, и непонятно, как что соединять.

Подготовка к работам

Сначала разберёмся, какой набор инструментов Вам может понадобиться. В большинстве случаев это следующий набор:

изолента;
набор крепежей (тип крепежа зависит от материала стены);
перфоратор или дрель с набором свёрл (если будет необходимо сделать отверстия в стене);
хорошо заточенный нож или специальный инструмент для снятия изоляции с проводов;
отвёртки (в том числе индикаторная);
рулетка и карандаш для разметки.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
дюбель-гвозди;
набор отверток, включая индикаторную;
стремянка;
пассатижи;
острый нож либо специальный инструмент для снятия изоляции;
простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

Отключаем автоматический выключатель, чтобы обесточить помещение.
Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
Фиксируем жилы в соответствии со схемой.
Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Установка и подключение бра к сети: видео, схема, инструкция

Достоинство данных светильников заключается в том, что они излучают рассеянный, не яркий световой поток, которым можно освещать определенную часть комнаты. Их часто используют в качестве прикроватных ночничков в спальне, т.к. можно читать любимую книгу, не отвлекая спящего рядом человека. Сейчас мы рассмотрим основные способы установки и подключения бра к сети своими руками.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков. Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Основной процесс

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

Отключаем автоматический выключатель, чтобы обесточить помещение.
Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
Фиксируем жилы в соответствии со схемой.
Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

рабочий ноль-проводник должен быть синим или голубым;
защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.

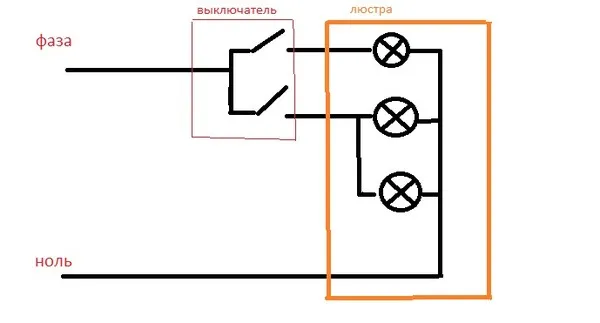

Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Этапы монтажа:

В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
С помощью саморезов или шурупов с дюбелями крепится крышка.
При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
Устанавливается лампочка.
Закрепляется абажур (плафон).
Включается электричество, проверяется работа прибора.

Как определить провода?

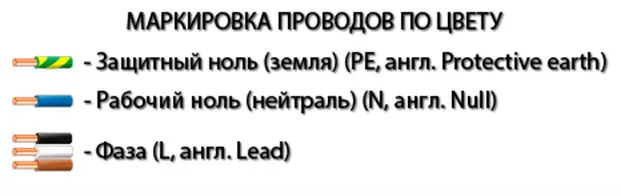

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
Ноль, N, — как правило, синей или голубой окраски.
Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

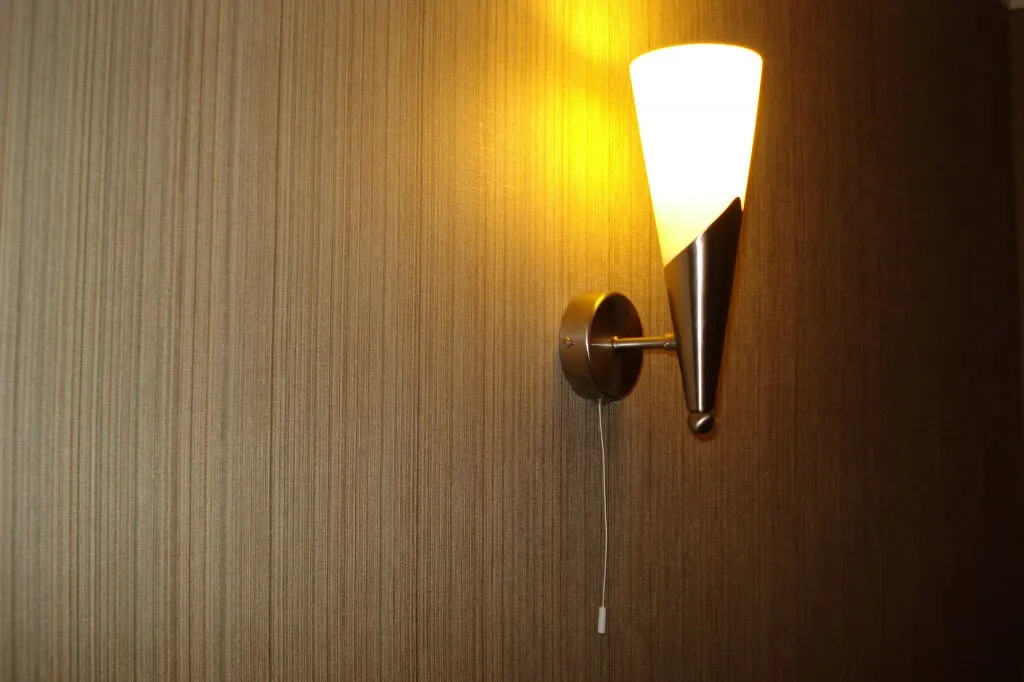

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

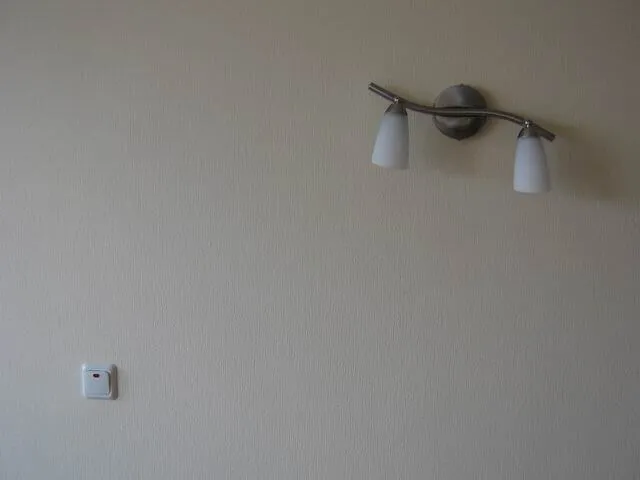

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

Фаза идёт на выключатель.
Далее — на светильник.
«Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Установка бра на стену

Важно! У такого светильника, который приведён в статье, низкий уровень влагозащиты, и его установка во влажных помещениях крайне не рекомендуется ввиду опасности поражения электрическим током. Выбирайте специальные влагозащищенные светильники!

А вообще, статью можно применить для установки и крепления любого настенного светильника.

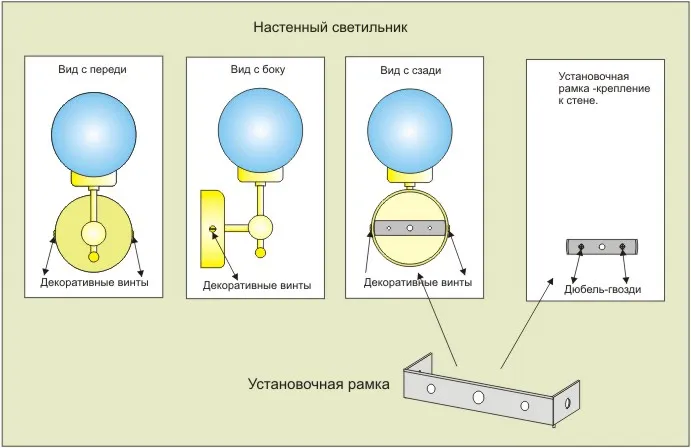

Вариант конструкции бра (настенного светильника)

Конструкция настенного светильника (бра)

Подготовка к установке бра

В данном случае место под установку светильника было выбрано изначально. Провод проложен по кирпичной стене, затем сверху положена керамическая плитка. Выключатель для бра расположен в коридоре.

Необходимо учесть, что потом в этом месте стена будет сверлиться, чтобы закрепить светильник. Поэтому при прокладке питающего кабеля замечаем, где он закреплен, чтобы при монтаже бра его не повредить.

После того, как плитка в ванной уложена, место установки настенного светильника должно выглядеть таким образом:

Кабель ВВГ для подключения настенного бра

Прорезь в плитке, из которой выходит вывод под бра, может быть и больше, чем показана на фото. Всё равно потом это место будет прикрыто корпусом светильника.

Вывод кабеля под подключение бра

Иначе возможны очень неприятные последствия, вплоть до снятия плитки или прокладки кабель-канала из-за перебитого кабеля.

Подготовка отверстия для крепления бра к стене

не повредить кабель питания светильника или какой-либо другой кабель, проходящий в месте сверления
не повредить плитку

О предосторожности против повреждения кабеля писалось выше, поэтому особое внимание уделим механическому монтажу.

На первом этапе включаю перфоратор на режим без удара. На небольших оборотах и малом усилии, не торопясь, начинаю сверлить.

Начинаем сверлить стену

Отверстие лучше сразу расширять плавными круговыми движениями перфоратора. Когда плитка пройдена, можно включить ударный режим, и сверлить кирпич. Делать это надо также осторожно, чтобы не повредить края плитки.

Для установки бра массой до одного кг достаточно одного (или двух, в зависимости от конструкции) дюбелей диаметром 6 мм длины не менее 40 мм.

Дюбель в стене для монтажа бра

Монтаж бра на стену

Подготавливаем провода для подключения, крепим кронштейн

Провода зачищаем, готовим к электрическому подключению. Кронштейн крепко прикручиваем, чтобы потом не было стыдно.

Подготавливаем технологический отрезок жесткого кабеля для временного крепления бра к стене, который нужен для удобного монтажа любого светильника или люстры. Об этом писалось на СамЭлектрике в той же статье про монтаж люстры (ссылку только что дал).

Подсоединяем провода, используем технологический крепёж

Без такого куска провода будет такая картина, провода можно повредить.

Бра висит на питающих проводах

Электрическое подключение бра имеет особенность. Дело в том, что монтаж электропроводки обычно выполняется жестким одножильным проводом типа ВВГ. А в светильниках и люстрах используется всегда только мягкий гибкий многожильный провод.

На фото выше показано подключение методом скрутки. Я уверен в таком подключении, у меня свой способ. Однако, я его не рекомендую по причине того, что не могу здесь передать опыт. А рекомендую я клеммы типа Wago, которые лучше всего подходят для соединения жесткого и многожильного проводов. Об этом также сказано в статье про монтаж точечных светильников.

Вот, что в итоге должно получиться:

Настенный бра установлен на плитку в ванной

Для подсветки зданий внутри и снаружи сейчас очень часто используются светодиодные прожекторы с датчиком движения, о чем я уже писал на СамЭлектрике. Светодиодная подсветка и освещение зданий имеет большое преимущество перед другими источниками света.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Подключение бра с цепочкой и одной лампочкой.

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

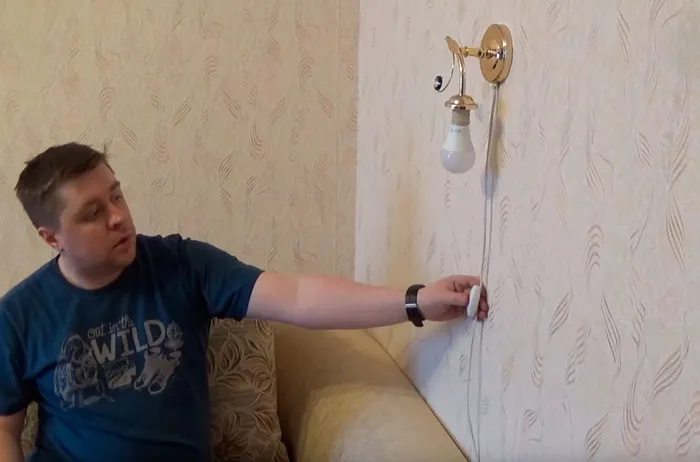

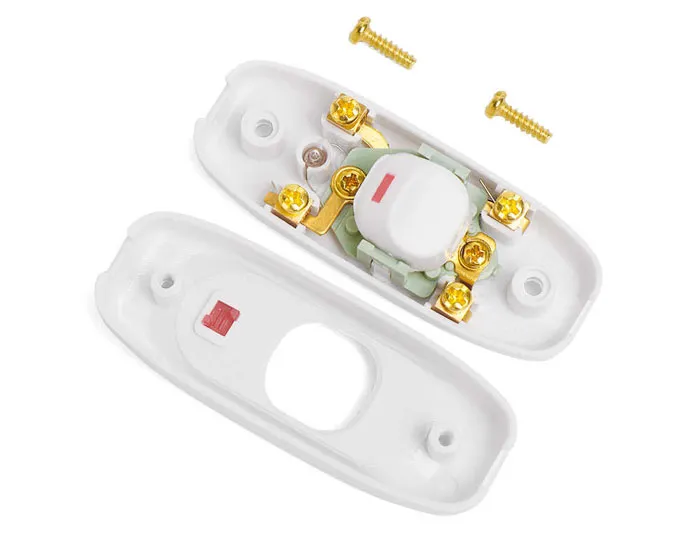

Подключение бра от ближайшей розетки с выключателем на проводе.

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Установка выключателя-цепочки в бра

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным. Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.

Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Как подключить бра

Вашему вниманию подробная пошаговая фото-инструкция — как подключить бра . В статье мы подробно рассмотрим следующие моменты:

— Как подключить выключатель к бра

— Как повесить бра на стену (установка бра)

— Как подключить светильник бра

Бра – это светильник прикрепленный к стене и электропроводка для него должна быть выполнена соответствующим образом. Обычно питающий кабель для бра протягивается строго вертикально сверху или снизу . Этого негласного правила придерживается большинство производителей светильников бра, учитывая это в конструкции крепежной площадки.

Как подключить выключатель к бра

Для управления бра чаще всего используются выключатель освещения (внешний или встроенный в бра) или система переключателей. В зависимости от типа используемого управления выполняется монтаж соответствующей электропроводки.

При использовании обычного выключателя, схема подключения выглядит следующим образом (см. изображение ниже). Выключатель устанавливается в разрыв фазного провода идущего к бра, проще говоря нулевой проводник и защитный ноль (земля) идут к светильнику напрямую, а фазный провод подводится к выключателю, а уж из него идет к бра. Тем самым выключатель замыкает (или размыкает) электрическую цепь, при этом бра загорается (или гаснет).

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Подробнее о подключении выключателей можно прочитать здесь.

Если выключатель уже встроен в бра, что встречается достаточно часто (обычно используется веревочный или кнопочный), схема серьезно упрощается и к бра просто подводится провод находящийся постоянно под напряжением.

Подробно о том, как использовать в управлении бра переключатель (проходной выключатель), систему управления из двух, трех и более мест, можно прочитать здесь.

В нашем случае, электропроводка сделана под обычный выключатель, который управляет двумя светильниками бра.

Когда с этим разобрались, переходим к следующему этапу — крепление бра.

Как повесить бра на стену

Сперва рассмотрим то, из чего состоит стандартный светильник бра. На изображении ниже это (слева на право): абажур, крепежная площадка, корпус. Большинство выпускаемых сейчас бра имеют схожую конструкцию и порядок действий при установке соответственно тоже совпадает.

Приступаем у установке бра

1. Первым делом необходимо отключить подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью, например, индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

2. Прикладываем крепежную площадку к месту установки и отмечаем положение будущих отверстий на стене, как это показано на рисунке ниже.

Как видите крепежные отверстия расположены таким образом, что если соблюдалось правило вертикального подвода питающего провода к бра, при сверлении отверстий вы не попадете в кабель.

3. В зависимости от материала стены, на которую вы хотите повесить бра, выбирается крепеж и инструмент для монтажа. В нашем случае основанием является бетонная стена с декоративным покрытием «под кирпич», поэтому проделываем отверстия перфоратором и крепим площадку на дюбель-гвозди. Такой крепеж так же подойдет для любых других твердых сплошных стен – кирпич, камень и т.д. Если же основание стены мягкое – пеноблок, дерево и т.п. для фиксации крепежной площадки бра используются обычные саморезы.

4. Переходим к следующему этапу, непосредственному подключению бра. В первую очередь обрезаем питающий кабель по длине (оставляем 10-12см), снимаем с него оплетку и зачищаем концы проводов примерно на 5-7мм.

5. Разбираем клеммную колодку бра, которая состоит из двух основных частей. Первая составная часть — это основание с клеммами в которые уже подключены провода идущие непосредственно к патронам бра, вторая – это внешний корпус с защитным кожухом для вводных питающих проводов.

6. Одеваем на питающий вводной кабель вторую часть клеммной колодки с защитным кожухом, как показано на изображении ниже.

7. После этого соединяем провода в клеммах, к колодке с синим проводом идущим из бра, подключаем ноль (цветовая характеристика нулевого проводника чаще всего – синий), в нашем случае белый провод с синей полосой, а к колодке с коричневым проводом – подключаем фазный питающий проводник, в нашем случае белый. После чего закрываем внешним корпусом клеммную колодку.

8. Фиксируем корпус светильника к крепёжной площадке с помощью двух болтов, как показано на изображении ниже.

9. Осталось установить абажур бра. Для этого прикладываем его к уже закрепленному на стене корпусу бра, совмещая у них посадочные места для фиксирующих болтов. После чего закручиваем эти болты, как показано на изображении ниже. Удобнее всего это сделать через верх светильника, так как из-за формы бра, сверху гораздо больше свободного пространства.

10. На этом установка бра завершена, осталось установить лампы и включить подачу электрического тока для тестирования.

Как надежно повесить бра (светильник) на стену и правильно подключить к электричеству

Интерьер любого помещения невозможен без красивого освещения. Комнатный свет делится на основной и вспомогательный и, если основной дают люстры, то вспомогательное освещение исходит от торшеров, настенных светильников и бра. Давайте выполним монтаж светильника своими руками.

Разбираемся с электрикой

И, хотя работать с электричеством опасно (при несоблюдении правил техники безопасности), совсем необязательно вызывать электрика для того, чтобы провести монтаж бра на стену. Сделаем это самостоятельно.

Первое правило по работе с квартирным электричеством – обязательно (!) выкрутите пробки или отключите автомат и проверьте индикатором отсутствие напряжения на проводах.

Итак, перед нами два провода, выходящие из стены – «фаза» и «ноль».

Первый идет от выключателя, а второй – от общего ввода в комнату.

У настенных светильников есть два способа включения – подвеской-шнурком и при помощи обычного выключателя. Наше бра включается последним методом, поэтому задача, при условии уже установленного выключателя, несколько упрощается.

Устройство светильника

Настенный светильник состоит из металлической, декоративно оформленной консоли, внутри которой к патрону идут 2 провода, удерживающего кольца, плафона и крепежных деталей.

Это стандартный набор практически любого светильника.

Нам потребуются инструменты

Для монтажных работ из инструментов нам понадобятся два дюбель-гвоздя 6х40, клеммные винтовые зажимы, плоскогубцы, нож для удаления изоляции и отвертка.

Выполняем монтаж крепежной планки

В крепежном наборе к нашему бра есть металлическая планка с разными прорезями, с ее помощью мы и будем крепить светильник.

Намечаем место монтажа планки к стене через круглые отверстия (удлиненные нужны для крепления бра к планке).

Здесь нужно внимательно отнестись к выбору позиции для планки и помнить о том, что в стене идут провода. Поэтому при разметке отверстий следует учитывать их расположение.

Далее сверлим отверстия на глубину дюбеля и вставляем сами дюбели.

Затем подготавливаем планку.

Она имеет вид тавра, так вот тавровыми полками планка должна упираться в стену. Через удлиненные прорези заворачиваем винты, поддев с обеих сторон планки шайбы.

Не закручиваем гайки полностью, оставляя свободный ход.

Теперь прикладываем планку с винтами к задней части консоли и, двигая винты в отверстиях, добиваемся их совпадения с отверстиями в консоли.

Не сдвигая винтов, закручиваем гайки до упора.

Следующий шаг – крепим планку с винтами на стену при помощи винтовых гвоздей (можно воспользоваться отверткой).

Подключаем провода

Далее распределим провода. «Фаза» должна соединяться с «пяткой» патрона в светильнике, а «ноль» — с цоколем патрона. Провода в светильнике имеют разный цвет и чтобы разобраться от чего идет какой провод, нужно просто посмотреть в патрон.

Для надежного соединения проводов воспользуемся клеммным зажимом.

Допускается соединение и обычной скруткой, но только в том случае, если оба провода одного металла и сечения. К тому же скрутку надо обязательно пропаивать и изолировать.

У нас из стены выходит медный одножильный провод, а в бра применен многожильный алюминиевый провод, поэтому качественное соединение можно получить только при использовании клеммного зажима.

Зачищаем изоляцию специальным ножом примерно на 5 мм и вставляем провод в отверстие зажима, закрепляя его винтом.

Также поступаем и со вторым проводом. Теперь зовем помощника, а если его нет – тогда просто подвязываем консоль для удобства дальнейшей работы.

С обратной стороны устройства подсоединяем провода от светильника, очищенные от изоляции аналогичным способом.

Закручиваем винтики с усилием, чтобы провода самопроизвольно не выскочили.

Прикручиваем бра на стену и устанавливаем плафон

Освобождаем консоль от поддерживающей нити и, совмещая винты прикрепленной планки с отверстиями в консоли, устанавливаем наше бра на стену.

На выступающие окончания винтов наворачиваем декоративные гайки.

Здесь нельзя допускать свободного хода, т.к. консоль должна надежно удерживаться на планке.

Далее устанавливаем плафон на консоль, закрепляя его кольцом на патроне.

Мощность применяемых лампочек не должна превышать 60 Ватт (это даже написано на кольце светильника) в эквиваленте обычным лампочкам накаливания.

Поэтому во избежание перегрева, поломки и замыкания придерживайтесь этого ограничения. Время вернуть пробки на свое место. Включаем бра и пользуемся плодами своего труда!

Как повесить светильник-бра на стену?

Все типы освещения, используемые в квартире можно условно разделить на четыре вида – это основное (базовое), дополнительное (рабочее), акцентное и декоративное освещение. В качестве осветительных устройств в первом варианте применяются люстры или другие конструкции светильников с размещением на потолочной поверхности. В акцентных и декоративных вариантах используются споты или изделия с регулировкой направления потока света, задачей которых является выделение определенных зон и деталей интерьера. А вот для создания дополнительного или рабочего освещения, как правило, необходимо установить светильник на стену. Такой тип осветительных устройств получил название «Бра» от французского слова «bras», что означает рука из-за своеобразной формы кронштейна. Это название стало общим для всех светильников с настенным креплением, вне зависимости от внешнего вида.

Выбор места установки светильника на стенах помещений

Перед тем как установить светильник на стену необходимо определится с местом расположения осветительного устройства. Изделие должно не только гармонично вписываться в интерьер помещения, но и максимально эффективно выполнять возложенные на него функции.

Высота, на которой может быть установлен настенный светильник также определяется его конструкцией. Если выключатель расположен на корпусе изделия, то место размещения бра должно позволить провести его включение и регулировку направления потока света, не прибегая к вставанию с места. Как правило, приемлемое расстояние от пола – 110-150 см. В прихожей оно может быть увеличено до 180 см.

Как установить светильник на стену

Второй вариант проведения провода к месту установки настенного светильника потребует применения перфоратора или дисковой пилы по бетону. С их помощью в перегородках формируются каналы, куда и помещается кабель. После чего они заделываются раствором, а поверхность штукатурится.

Следующий этап работ связан непосредственно с креплением самого настенного светильника на стене. Предварительно настоятельно рекомендуем ознакомиться с инструкцией, которая идет в комплекте с изделием.

Типичная конструкция настенного светильника, как правило, состоит из монтажной планки, настенной накладки, кронштейна и плафона или абажура. В отдельных моделях кронштейн может отсутствовать, что непринципиально при проведении монтажных работ.

Первым делом необходимо закрепить монтажную планку на стене с помощью дюбелей. Для этого в ней имеются отверстия для крепления. На втором этапе осуществляется вывод основного кабеля и соединение его заводскими проводами с помощью клеммы или обжимной гильзы. Скрутки при этом запрещены правилами техники безопасности. На последнем этапе монтажа планка закрывается настенной накладкой, и осуществляется установка плафона согласно заводской схеме сборки.

Выбор настенных светильников в зависимости от места установки

При выборе определенной модели настенного светильника важную роль играет не только соответствие внешнего вида изделия окружающей обстановке, но и его конструктивные особенности, обеспечивающие безопасную эксплуатацию.

Особое внимание необходимо обратить на степень защиты изделия от пыли и влаги. Данный показатель обозначают индексом IP c соответствующим цифровым дополнением. Так для установки настенных светильников в сухих помещениях вполне достаточно выбрать устройство с индексом IP20.

Для установки осветительных устройств на наружных стенах зданий или в помещениях с повышенной влажностью потребуются светильники уже с индексом защиты 44 и выше. Отметим, что чем больше последняя цифра, тем выше у изделия сопротивляемость проникновению влаги во внутрь корпуса.

В завершение напомним, что все работы, связанные с установкой настенных светильников, подключения их к основному кабелю питания необходимо проводить при отключенном электропитании. Обязательно применяя специальный изолированный инструмент и используя средства индивидуальной защиты для предотвращения поражений электрическим током.

Читайте также:

Устройство металлических перемычек в стенах существующих зданий
Рисунок на стене деревянного дома
Шпаклевка для стен под обои какую выбрать
Узел опирания стены на фбс
Как избавиться от пятен на стене

Как повесить три одинаковые картины?

Существует несколько способов повесить три одинаковые картины, некоторые из них:

Рядом: Вы можете повесить три картины рядом друг с другом на одной стене. Для этого вам нужно рассчитать расстояние между каждой картиной, чтобы они были расположены на одном уровне и равномерно распределены по стене.
Квадрат: Другой вариант — повесить три картины в квадратной форме на одной стене. Вы можете рассчитать расстояние между каждой картиной таким образом, чтобы углы картины были расположены на одинаковом расстоянии друг от друга.
По диагонали: Если у вас достаточно большая стена, вы можете повесить три картины вдоль диагонали. Это создаст интересный визуальный эффект и сделает вашу стену более динамичной.
Над другими предметами: Еще один вариант — повесить три картины над другими предметами, такими как диван, комод или кровать. В этом случае вы можете рассчитать расстояние между каждой картиной, чтобы они визуально соответствовали друг другу и смотрелись гармонично в контексте остальной мебели.

Важно убедиться, что картины висят прямо и надежно закреплены на стене. Также стоит проверить, что они не загораживают друг друга и не создают слишком тесный или перегруженный эффект.

Видео. Светильник настенный светодиодный. Светодиодная акриловая настенная мини-лампа 12 Вт

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
