Подключение люстры с четырьмя проводами к выключателю — пошаговая инструкция

Подготовительные работы

Сначала следует провести все необходимые провода для подключения. Это особенно важно для тех, кто не является профессионалом в области электротехники. Как правило, на потолке может быть до двух или трех проводов, а очень редко – четыре провода.

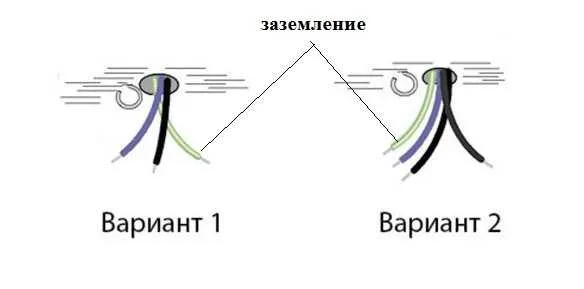

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

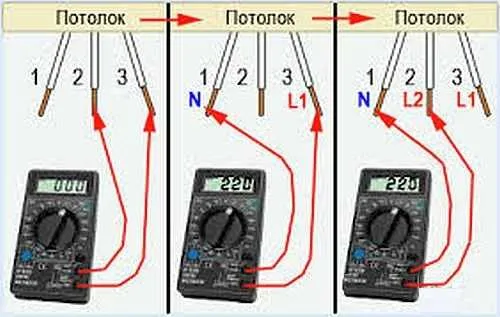

Прозвонка проводов на потолке тестером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

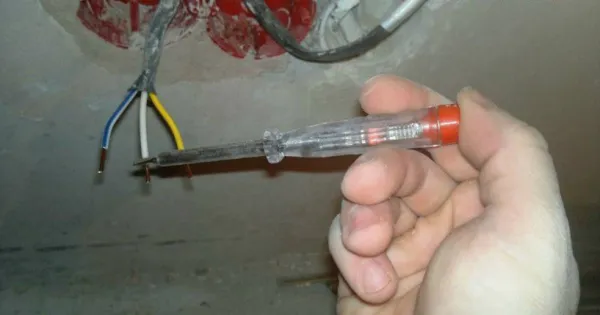

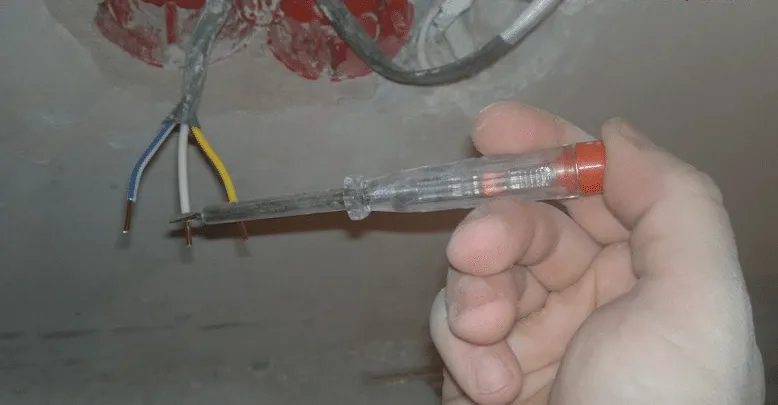

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Подключение люстр с тремя проводами

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

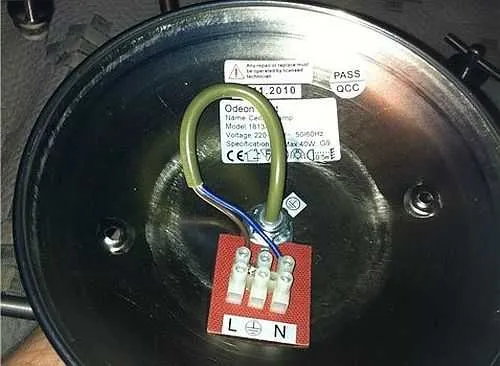

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Можно ли менять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Чем соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

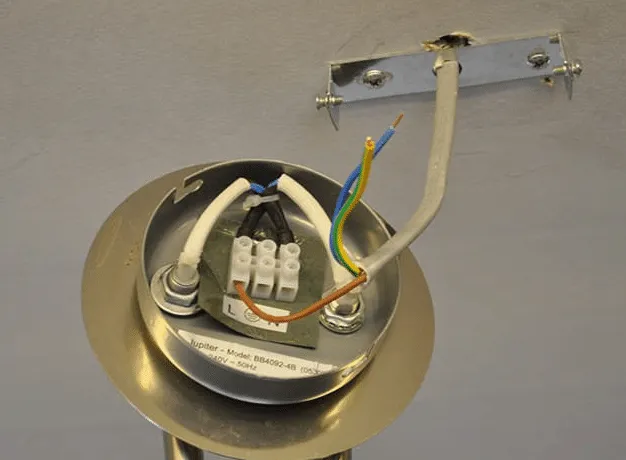

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

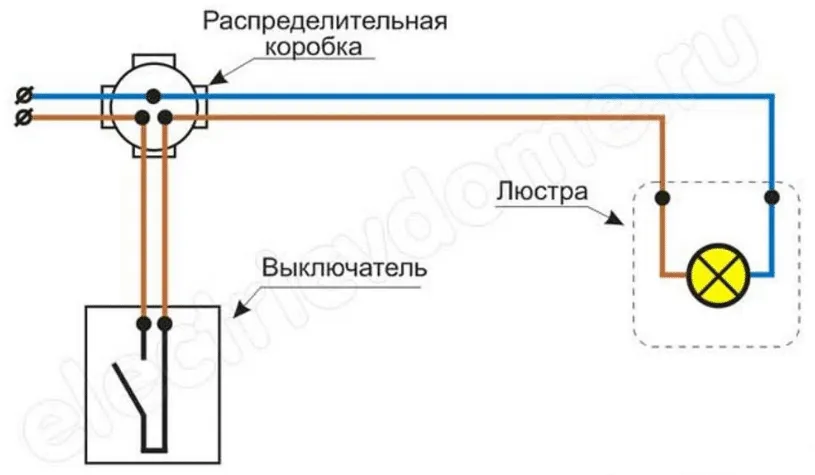

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Как подключить люстру с 2 проводами к двойному выключателю

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

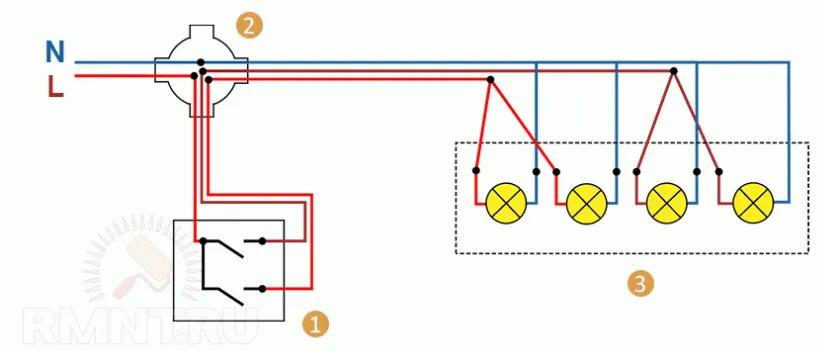

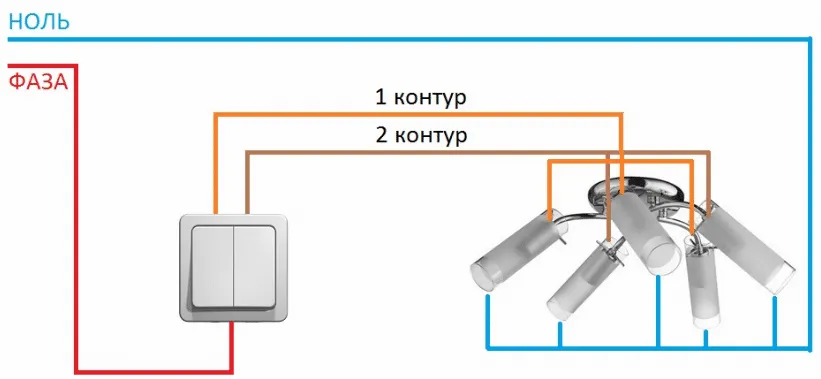

Подключение люстры на пять лампочек и выключатель двухклавишный

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с 3 проводами к двойному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

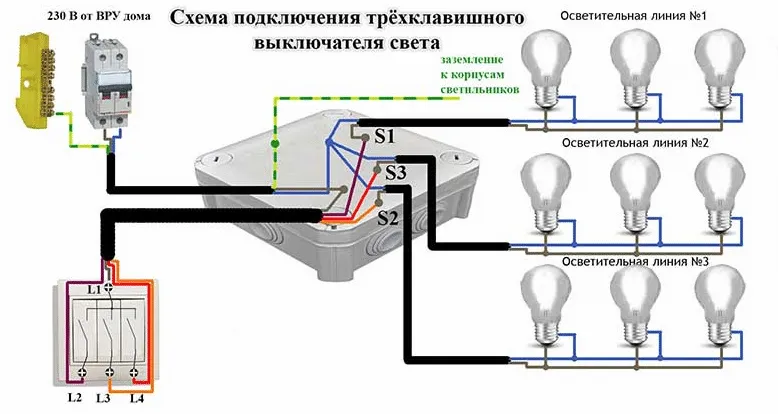

Схема подключения люстры к тройному выключателю

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов..

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона. И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву.Тип патронаНапряжение, ВМаксимальный ток нагрузки, А (Мощность, Вт)

Е27 керамический	220	4 (880)
Е27 пластиковый	220	0,27(60)
G4	12	5(60)
G9	12	5(60)

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

• заниженным сечением проводников;
• применением неизвестных сплавов вместо меди для изготовления проводников;
• низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

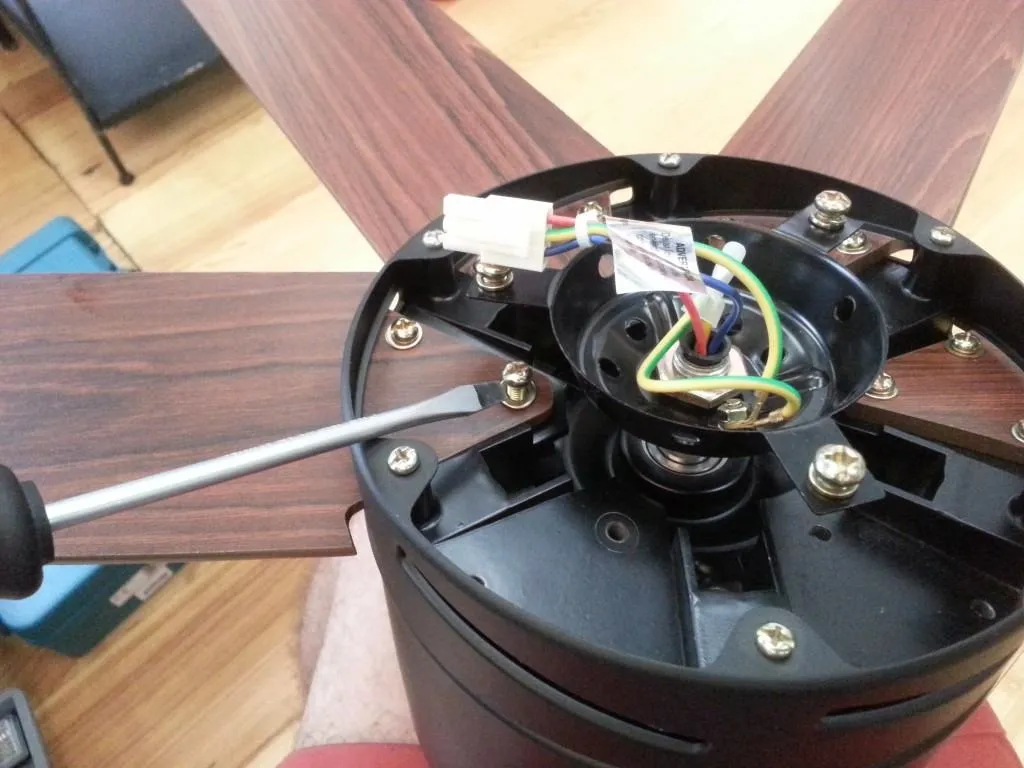

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

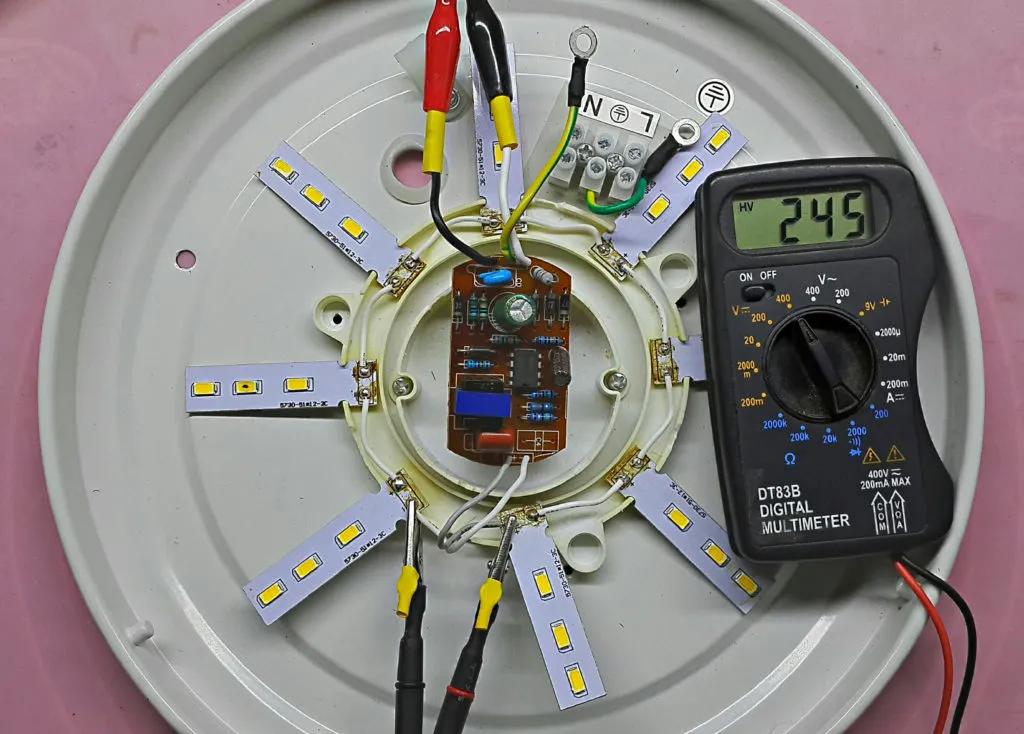

Подключение светодиодной LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с пультом ПДУ

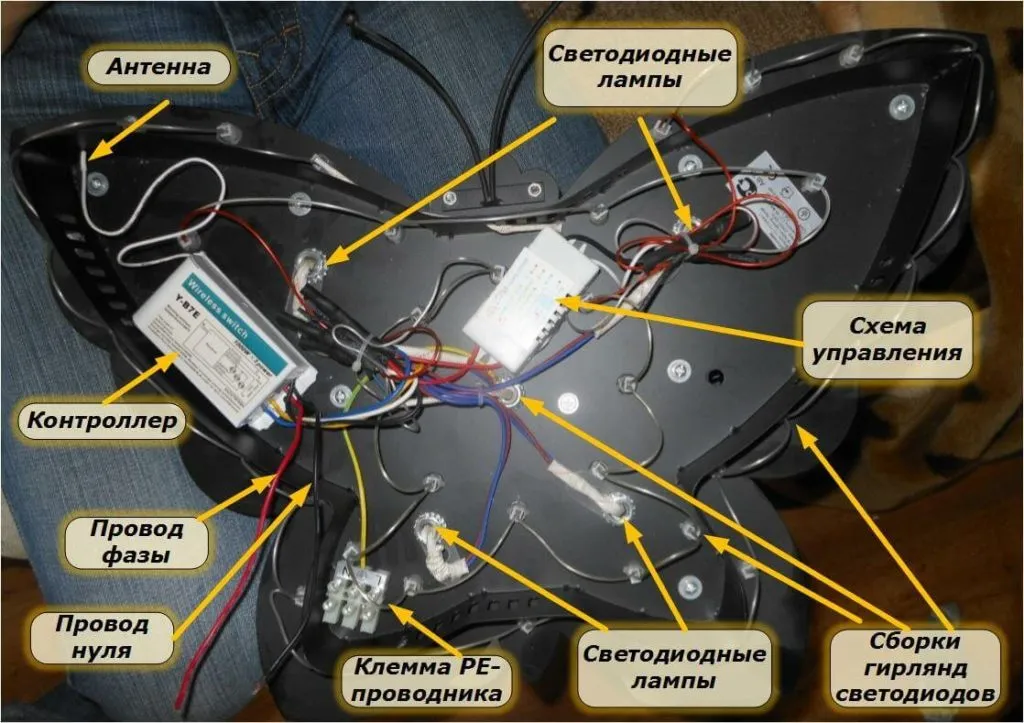

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

Какие бывают потолочные люстры?

Существует множество различных видов потолочных люстр, их можно классифицировать по различным критериям, например, по стилю, форме, материалам, конструкции и функциональным особенностям. Ниже приведены некоторые из наиболее распространенных видов потолочных люстр:

1. Классические люстры — имеют красивые детали, закругленные линии, изготавливаются из драгоценных материалов, таких как хрусталь, латунь или бронза. Они идеально подходят для помещений в классическом или ретро стиле.

2. Современные люстры — обычно имеют геометрические формы, простые линии и современный дизайн. Они изготавливаются из металла, стекла, акрила или пластика и идеально подходят для современных интерьеров.

3. Люстры с вентилятором — это люстры, которые имеют встроенный вентилятор и служат для освещения и охлаждения помещения. Они идеально подходят для жаркого климата или помещений, где необходима дополнительная вентиляция.

4. Настенные люстры — это люстры, которые крепятся к стене вместо потолка. Они идеально подходят для небольших помещений или для создания уютной атмосферы в гостиной или спальне.

5. Подвесные люстры — это люстры, которые крепятся к потолку с помощью цепи или провода и обычно имеют длинные подвески. Они идеально подходят для больших помещений или для создания эффекта «колокольчиков» в гостиной или столовой.

6. Люстры с направленным светом — это люстры, которые имеют нацеленные направленные лампы, позволяющие регулировать направление света. Они идеально подходят для освещения конкретных участков помещения, таких как кухня или рабочий уголок.

7. Люстры с диммером — это люстры, которые имеют возможность регулировать яркость света. Они идеально подходят для создания атмосферы и регулирования яркости света в зависимости от времени суток и настроения.

8. Люст

Примеры классических потолочных люстр включают в себя канделябры, латунные люстры и люстры с хрустальными подвесками. Современные люстры могут быть выполнены в различных стилях, от минималистичных до более эклектичных и декоративных.

Однако, помимо эстетических аспектов, при выборе потолочной люстры также важно учитывать ее освещающую мощность, то есть количество светильников и мощность лампочек. Также следует учитывать высоту потолка, чтобы выбрать люстру, которая подходит к размерам комнаты.

Кроме того, существуют специальные люстры для использования во влажных помещениях, таких как ванные комнаты или кухни, которые устойчивы к влаге и повышенной влажности.

В целом, выбор потолочной люстры зависит от конкретных потребностей и предпочтений владельца помещения, а также от стиля и функциональности, которые он хочет достичь.
