Несколько слов об устройстве домашней электросети

В большинстве случаев в квартирах используется однофазная сеть питания с напряжением 220 В и частотой 50 Гц. Для многоэтажных домов предусматривается трехфазная мощная подводка, однако в распределительных щитах происходит переключение на одну из фаз и нулевой провод для подключения потребителей (квартир).

В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.

Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением

В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.

Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.

Заземление в частном доме – как можно сделать самостоятельно?

Иметь в своих жилых владениях контур защитного заземления – это значит существенно повысить уровень безопасности эксплуатации электроприборов. А по большому счету – и вообще степень безопасности проживания в доме для всей семьи. Если его еще нет, то, не откладывая надолго, необходимо организовывать заземление в доме своими руками . В помощь – статья нашего портала, к которой ведет рекомендованная ссылка.

Что такое нулевой проводник

Нулевой провод, или нейтральный провод — это проводник, который предназначен для питания различных электроприборов и подключен к глухо заземленной нейтрали трансформатора. Отбросив специальные термины и говоря простыми словами, это проводник, соединенный с той частью трансформатора или генератора электроэнергии, которая заземлена.

Рабочий и защитный нулевой провода

Если брать в расчет однофазную электрическую сеть, используемую практически во всех частных домах и квартирах, то для функционирования электроприборов в обязательном порядке нужны провода фазы и нуля. Нейтральный кабель просто соединяется с заземлением и в идеале должен обладать нулевым потенциалом, а это означает полное отсутствие напряжения.

Важно! Напряжения на нуле не будет лишь в том случае, если он соединен с землей. Если связь была нарушена человеком или другими внешними факторами, то в процессе работы того ли иного прибора на него будет подаваться фазное напряжение однофазной сети (220 В).

Схемы и чертежи обозначают нулевой проводник латинский буквой «N», но в старых советских схемах и учебниках было принято подписывать его цифрой «0». Физически изоляция провода обязана быть синего цвета. Это четко отражено в п. 1.1.30 «Правил устройства электроустановок».

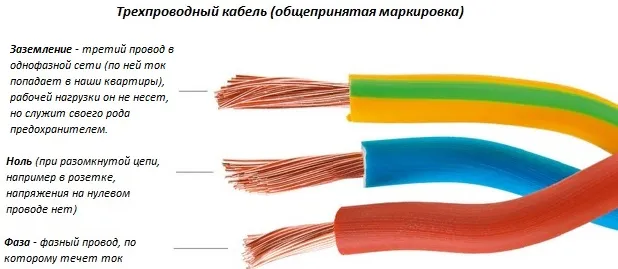

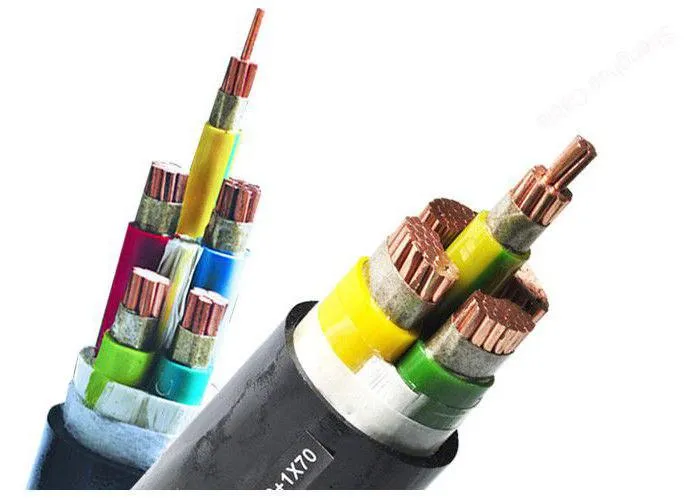

По ПУЭ изоляция нулевого рабочего проводника должна быть синего цвета

Особенности нейтрального провода

Нулевой провод предотвращает нежелательные ситуации при аварийных режимах работы. Без его наличия в случае фазного короткого замыкания двух фаз напряжение в третьей фазе мгновенно возрастет в √3 раз. Это губительно скажется на оборудовании, которое питает этот источник. В случае наличия нуля в такой ситуации, напряжение не изменится.

При обрыве одной из фаз в трехфазной трехпроводной системе (без нуля), напряжение на двух оставшихся фазах уменьшится. Они окажутся соединенными последовательно, а при этом виде соединения напряжение распределяется между потребителями в зависимости от их сопротивления.

При обрыве одной из фаз в трехфазной четырёхпроводной системе, напряжение в двух оставшихся фазах своего значения не изменит.

Предохранители в нулевой провод не устанавливают из-за его большой значимости, потому как его обрыв является нежелательным

Так как большую часть времени работы электроустановок ток в этом проводе либо равен нулю, либо незначителен, нет смысла изготавливать его такого же сечения, как и сечение фазных. Чаще всего, из соображений экономии, он имеет меньшее сечение жилы, нежели сечение жил фаз в одной электроустановке. Если защитный провод не совмещен с нулевым, его сечение выполняют вдвое меньше, нежели, у фазного провода.

Различия фазного и нулевого провода

Фазный провод (фаза) предназначен для подачи электричества к потребителю.

Назначение нулевого провода (нейтрального или нуля) состоит в выравнивании асимметрии напряжений при разном значении нагрузки в фазах.

Он присоединён к нулевым точкам источника и потребителя при их соединении в «звезду».

Присоединение нейтрального провода (трехфазная четырехпроводная сеть) является возможным только в том случае, когда источник и нагрузка соединены в «звезду».

При соединении в «треугольник» необходимость в нём отпадает, так как линейное и фазное напряжения в фазах одинаковы.

Чтобы понять разницу между линейным и фазным напряжением, необходимо понимать, что в трехфазной трехпроводной цепи линейное (напряжение между двумя фазными проводами) в основном составляет 380 В, а фазное — напряжение между фазой и нулем — в √3 раз меньше приблизительно 220 В.

Нейтральный провод заслужил свое название тем, что при работе устройств ток в нём, при одинаковой нагрузке трёх фаз, равен нулю. Сопротивление его невелико. Поэтому при перегрузке одной или нескольких фаз, ток в нем быстро возрастет. В схеме освещения его наличие является обязательным условием. В ином случае не гарантируется равномерность освещения.

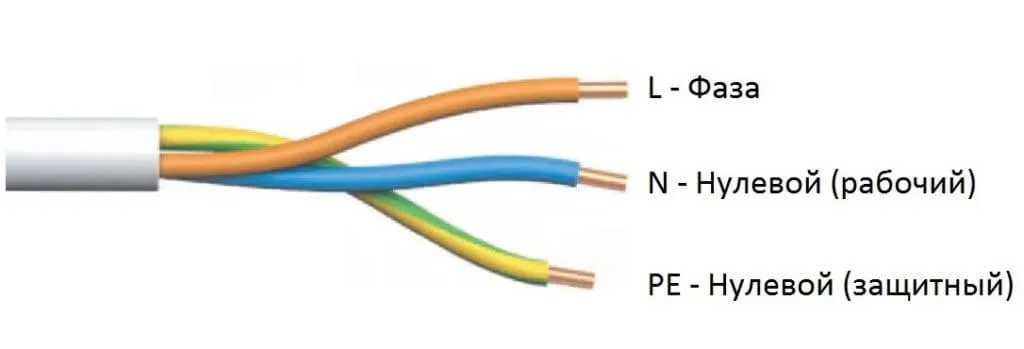

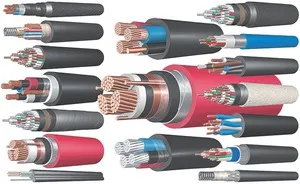

В зависимости от роли, нулевой провод может быть рабочим, защитным, совмещенным.

Рабочий обозначается латинской буквой N и выполняется голубым цветом в европейских странах. В некоторых других странах цвет может быть серым либо белым.

Защитный обозначается РЕ. Он предназначен для безопасности в случае попадания потенциала на корпус электроприбора. В нормальном режиме он обесточен, а при поломке является проводником, который отведет от электроприбора опасный потенциал в землю. Цвет этой жилы желто-зеленый.

В некоторых системах нулевой провод совмещен с защитным. В таком случае маркировка будет обозначена как PEN и окраска этой жилы будет синей с полосками на концах желто-зеленого цвета.

Обозначение

Нулевой рабочий провод обозначается буквой N. Если нулевой рабочий провод одновременно выполняет функцию нулевого защитного провода (В системе заземления TN-C), то он обозначается как PEN. Согласно ПУЭ цвет нулевого рабочего провода должен быть голубым [1]. Такая же расцветка принята в Европе. В США цвет нулевого рабочего провода может быть серым или белым .

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

• глухозаземленная;
• изолированная;
• эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Задачи и назначение нулевого провода

Главная задача – уравнивание напряжений в фазах. Разница потенциалов в каждой из фаз должна быть одинаковой. Конечно, это не значит, что благодаря ему будет абсолютное равное напряжение во всех трех фазах. Нет, разница потенциалов будет незначительно отличаться из-за сопротивления самой нейтралки, но останется в пределах нормы.

Принцип работы нулевого проводника

Если рассматривать новостройки и квартирные строения старого типа, то передача электроэнергии и ее принципы будут существенно отличаться. Сети новых домов разрабатываются по типу TN-S:

• электрический ток проходит от трансформатора или генератора со вторичной обмоткой, которая соединена типом звезда, когда все провода сходятся в одной нулевой точке;
• другие концы проводов отведены к трем клеммам, которые также подключены к нулевой точке и соединяются по контуру заземления с подстанцией;
• провод с высоковольтной характеристикой, если он обладает нулевым сопротивлением, разделяют на рабочий N (голубого цвета) и защитный PE (желто-зеленый).

Если говорить о старых домах, то в них используется система TN-C:

• заземленный ноль располагают в специальной распределительной коробке;
• фазу и ноль от генератора или трансформатора прокладывают к дому по подземным или надземным высоковольтным линиям;
• кабеля соединяют в щитке ввода, что и образует три фазы с напряжением в 220 В или 380 В;
• от щитка проводку разводят по квартирам и подъездам;
• конечный потребитель получает электричество от проводника;
• нагрузка устраняется с помощью подвода нуля (N).

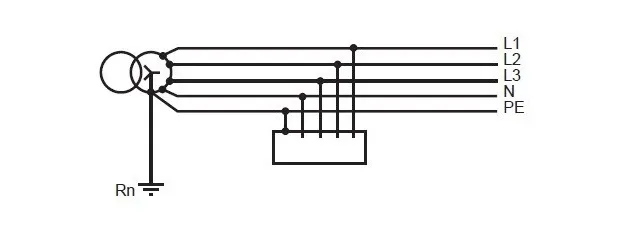

Система заземления TN-S

Режимы работы

Существуют следующие режимы нейтрали электрических сетей:

• глухозаземленный (сети на 380 вольт– 110 киловольт) – потенциалы нейтрали и земли одинаковы;
• изолированный (сети на 6, 10 и 35 киловольт) – между нейтралью и землей наблюдаются незначительные утечки тока;
• часть электросети с небольшим импедансом сопротивления и сопротивлением земли.

Применяют нейтральный провод для предупреждения аварийных скачков напряжений по фазе, с целью релейной защиты от замыканий фазы на землю, а также для обеспечения надежности работы электроприборов.

Цветовая идентификация и буквенно-цифровая маркировка

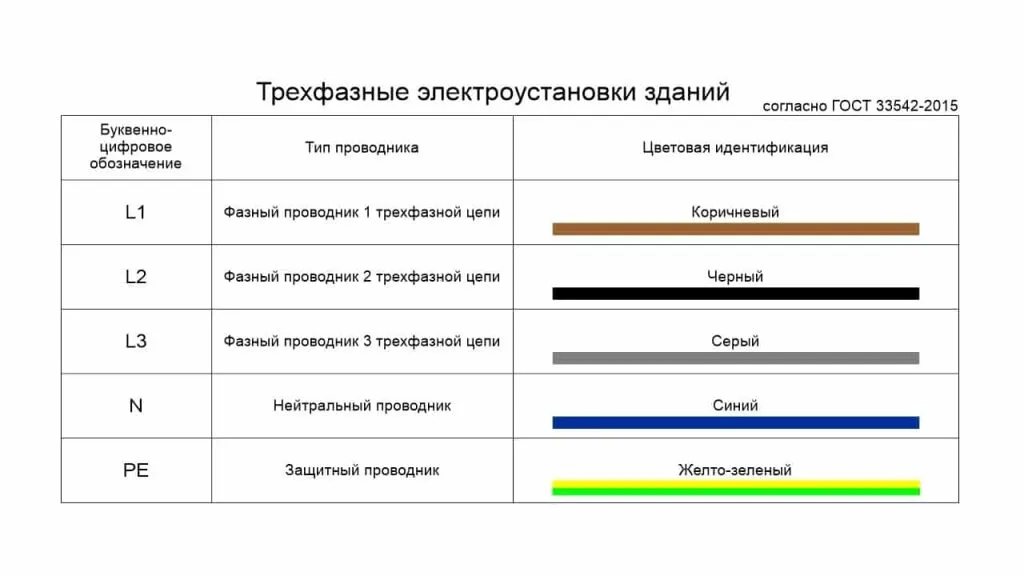

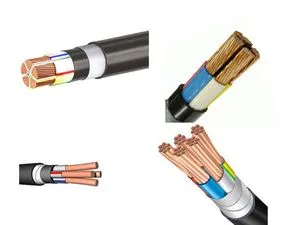

Нейтральный проводник, согласно ГОСТ 33542-2015 [6], обозначается буквой N и идентифицируется синим цветом как в однофазных, так и в трехфазных цепях.

Если применяют идентификацию посредством цвета, неизолированные проводники, используемые в качестве нейтрального проводника, должны быть или окрашены посредством синей полосы шириной от 15 до 100 мм в каждом блоке или оболочке и в каждом доступном месте, или окрашены синим цветом по всей их длине.

Чем опасно повреждение нулевого провода

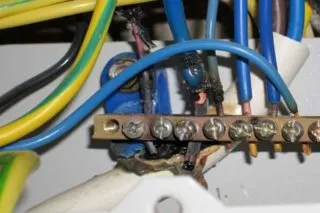

Перегрев нулевых проводов из-за плохого контакта

Ноль повреждается при механических воздействиях, коротких замыканиях, некачественном подключении или в результате старости проводки. Обрыв нейтрали:

• PEN-проводник в кабеле питания – остается один заземляющий контур, который визуально не заметно;
• сгорание проводника в распредщитке – фазные проводники перекашиваются, показатель напряжения увеличивается до 380 В;
• обрыв в щитке квартиры – в розетках остается вторая фаза, бытовая техника от них не запитывается.

Повреждение нейтрали исключает равность потенциалов сетей с различной нагрузкой, в результате чего может сгореть бытовая техника. Изоляция в таких случаях пробивается. В старом жилом фонде со схемой подключения TN-C (нуль – защитный проводник) при поломках существуют риски поражения током. В новостройках повреждения нуля приводит к тому, что при касании к технике чувствуются легкие разряды тока.

Разряды тока от прикосновений к корпусу оборудования также свидетельствуют о его неисправности.

Где бывает обрыв нуля

Принципиально важно, что обрыв нуля может быть в трехфазной, а может быть в однофазной сетях.

Там происходят совершенно разные процессы, подробно расскажу ниже. Если коротко, что при этом происходит:

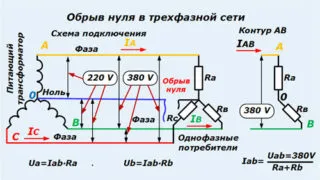

При обрыве нуля в трехфазной сети появляется перекос фаз, что может привести к тому, что напряжение в квартирной розетке возрастёт до 380 В! Для человека, если правильно выполнено заземление, такая авария не опасна. А вот для наших электроприборов – последствия могут быть очень печальными! А также и для нашего жилища, поскольку может произойти пожар.

Местом обрыва нуля может быть этажный щиток, тогда в зоне риска находятся только квартиры на одной лестничной площадке. А может – вводное распределительное устройство (РУ) многоэтажного дома. Например, такое:

Вводное распределительное устройство (РУ) в подвале многоэтажного дома – в плохом состоянии

При обрыве нуля в однофазной сети последствия не такие печальные – напряжение в розетке будет нулевым, и электроприборы просто не будут работать. Однако вся электросеть (а при неправильно выполненном заземлении, и корпуса электроприборов!) будет находиться под потенциалом 220 В!

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей.

Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Как определить ноль и фазу без приборов

Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:

• фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
• нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
• земля находится в изоляции желто — зеленого цвета в полоску.

Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало. Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:

• L — этой латинской буквой обозначается фаза;
• N — по этому знаку находят нулевой провод;
• PE — этим сочетанием букв всегда обозначалась земля.

Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.

Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.

Использование самодельной «контрольки»

Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.

Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).

Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.

Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ. Существует реальная возможность получения удара электрическим током.

Реакция электроприборов на обрыв нуля

При обрыве нуля на фазу с большим количеством потребителей увеличивается нагрузка. Напряжение при этом снижается. На фазе с меньшим числом потребителей наблюдается резкое повышение напряжения. Электроприборы могут:

• работать со сбоями;
• ломаться или сгорать при подключении к сети;
• биться током, если не выполнялось заземление.
  Последствием повреждений нейтрали является выход из строя дорогостоящего оборудования с чувствительностью к колебаниями сети. Чтобы устранить электроопасность, требуется поставить индивидуальный щиток с ограничителем напряжения. При перепадах он быстро выключит питание.

Схемы подключения нейтрального провода и заземления

Теперь вы знаете как отличить нулевой провод от заземления и понимаете, что и то, и другое является соединением с землей. Теперь можно рассмотреть возможные схемы подключения нейтрального провода и заземления. Все они четко оговорены в п.1.7.3 ПУЭ. Мы рассмотрим только схемы с глухозаземленной нейтралью которые применяются в наших электрических сетях.

Итак:

• Прежде всего рассмотрим систему ТТ в которой нейтральный провод подключен к заземлению трансформатора, а заземление к независимому источнику. Этот метод применяется очень редко, да и цена монтажа такой системы является наиболее высокой.
• Значительно чаще используются системы типа ТN в которых используются PEN проводники. То есть на всем протяжении или на отдельных участках нулевой и защитный проводники проложены одним проводом, либо подключаются к одной точке заземления.

Система TN-S

• Наиболее оптимальной в данном случае в вопросах электробезопасности является система TN-S. В ней нулевой и защитный проводники подключены к единой точке заземления, но на всей протяженности выполнены отдельными проводниками.

Система TN-C

• Значительно чаще можно встретить систему TN-C, которую достаточно просто реализовать своими руками. В ней нейтральный провод и заземление выполнены одним проводом по всей длине. Но это наименее безопасный вариант с точки зрения электробезопасности.

Система TN-C-S

• И последним возможным вариантом является система TN-C-S. Как понятно из названия она совмещает в себе две предыдущие системы. То есть на одном участке выполнена совместная прокладка нейтрали и заземления, а на втором участке они разделены.

Правила подключения нейтрального провода и заземления

Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.

• Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.

Обратите внимание! При использовании системы ТТ обязательно применение автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.

• Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
• В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
• Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
• Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.

Зачем выполнять повторное заземление?

• Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
• Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
• Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
• Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.

Правила подключения нейтрали

ПУЭ подробно рассматривает электрическую безопасность при заземлении. В «Библии электрика» сказано:

• для электрических установок напряжением более 1 кВ требуется глухозаземленная нейтраль, отводящая большие токи замыкания в грунт;
• для оборудования до 1 В можно использовать изолированную или глухую нейтраль;
• глухозаземленную нейтраль обязательно зануляют и присоединяют к линии заземления через трансформатор;
• заземление и нейтраль выполняются при помощи медных (сечение 4 мм2), алюминиевых (сечение 6 мм2), изолированных (1,5 мм2 и 2,5 мм2) кабелей;
• соединенные в одной скрутке кабели из меди должные иметь сечение 1 мм2, из алюминия – 2,5 мм2;
• если от щитка квартиры или этажа протягивается 3 провода, используется защитная нейтраль;
• если групповую сеть выполняют при помощи двух кабелей, нейтраль защиты протягивается от ближнего щита;
• к нулю присоединяются все домашние приборы – чайник, кондиционер, компьютер, стиралка, кипятильник, холодильник.

При условии правильной схемы подключения защитный нулевой провод сможет предотвратить разрушение электросети и травмы в случаях короткого замыкания. Нейтраль равномерно распределяет нагрузку по всем линиям, этажам и квартирам многоэтажки. При ее первичном и повторном подключении стоит руководствоваться ПУЭ.

Роль нулевого провода при соединении звездой

Звезда — это особый способ соединения концов обмоток генератора, при котором все они соединяются в одну точку, называемую нейтралью.

При этом провода на выходе у потребителя также соединяются в аналогичную точку, а провод, соединяющий две нейтрали, называется нулевым. Провода же, соединяющие начало фазы у потребителя и генератора называются линейными.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расшифровка маркировки СИП

В сравнении с другими марками, провод СИП представляет собой токоведущий элемент для передачи электроэнергии, который расшифровывается по трем буквам названия:

• С – обозначает, что провод самонесущий;
• И – указывает на наличие изоляции вокруг токоведущих жил;
• П – говорит о том, что это именно провод, несмотря на наличие изоляционного покрытия и разветвление по жилам, из-за чего его могут приравнивать к кабелю.

Рассмотрите пример такого обозначения – СИП-1-3×20+1×25-0,4, здесь СИП-1 обозначает марку, 3×20 показывает, что три изолированные жилы имеют сечение в 20 мм2 каждая, 1×25 – означает что нулевая жила имеет сечение 25 мм2, 0,4 – номинальное напряжение для данной модели.

В зависимости от конкретной марки, выделяют пять основных разновидностей провода СИП, обозначаемые соответствующими цифрами после буквенного обозначения. В конце может присутствовать одна буква, указывающая на конструктивные отличия и эксплуатационные особенности. Данные отличия в марках СИП определяются конструктивными параметрами, поэтому их будет целесообразнее рассмотреть на конкретных примерах.

Метод определения нуля и фазы в доме

Чтобы выявить неисправность в электропроводке дома, чаще всего используют бюджетную отвёртку со световым индикатором. Такой прибор работает благодаря прохождению внутри его корпуса ёмкостного тока. Внутренняя часть такого прибора оснащена следующими составными частями:

• металлический оголённый наконечник, который служит для присоединения его к фазе или нулевому проводнику;
• резистор, который снижает амплитуду проходящего по отвёртке тока до безопасной величины;
• световой индикатор, который загорается при протекании тока по металлической части прибора. Горящий индикатор свидетельствует о наличии тока в фазе;
• площадка, благодаря которой ток проходит сквозь тело человека и достигает потенциала земли.

Опытные электрики для поиска неисправностей приобретают более функциональные приборы, к примеру, многофункциональный электронный индикатор в виде отвёртки, работающий на двух батарейках, благодаря которым устройство способно создавать напряжение 3 вольта. Помимо определения фазы, такие устройства выполняют и другие задачи.

Если лампочка засветилась при соприкосновении прибора с электрическим контактом, значит обнаружена фаза. При соприкосновении индикатора с проводниками PE и N световой индикатор гореть не должен. Если это не так, значит электрическая схема является неисправной.

Способы, которые мы не рекомендуем использовать

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.

Предыдущая

РазноеЧто такое электроустановка?

Следующая

РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Как определить провод по цвету?

Цвет провода может дать информацию о его назначении в электрической системе. Однако, существует несколько стандартов цветовой маркировки проводов в разных странах, поэтому наличие определенных цветов на проводе не всегда гарантирует, что он имеет определенную функцию.

В США обычно используются следующие цвета проводов для электрической проводки в домах и зданиях:

• Черный — фазный провод
• Белый — нейтральный провод
• Красный — второй фазный провод
• Зеленый или зелено-желтый — заземляющий провод

В России цвета проводов определяются следующим образом:

• Синий — ноль (нейтральный провод)
• Коричневый — фазный провод (обычно для подключения к электросети с напряжением 220 В)
• Черный — фазный провод (обычно для подключения к электросети с напряжением 380 В)
• Зелено-желтый — заземляющий провод

Если вы не уверены в цветовой маркировке проводов, рекомендуется обратиться за помощью к электрику или специалисту в области электротехники.
