Обозначение рубильника на схеме

Нормативные документы и типы электрических схем

Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного – графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.

Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.

В практической деятельности электротехники пользуются тремя основными видами электрических схем.

Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.

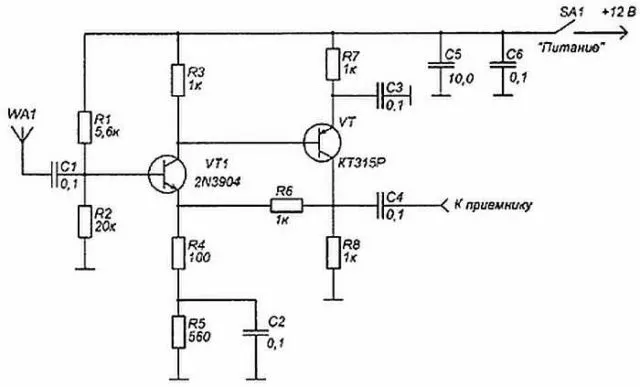

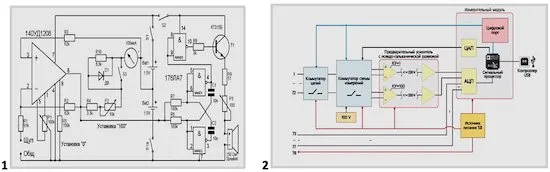

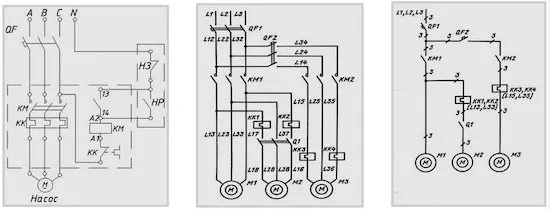

На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.

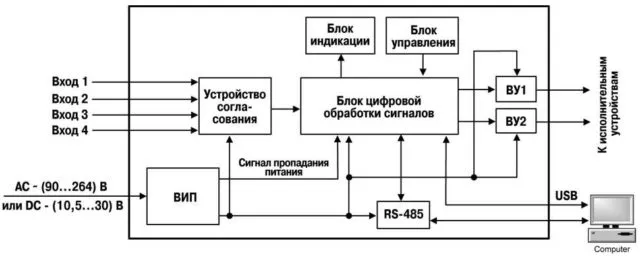

Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

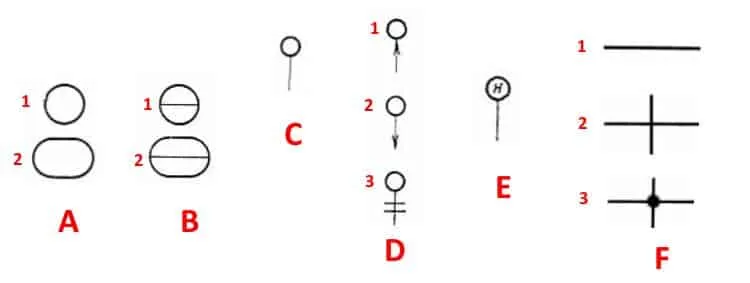

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

Читать также: Как прозвонить провод мультиметром в машине

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

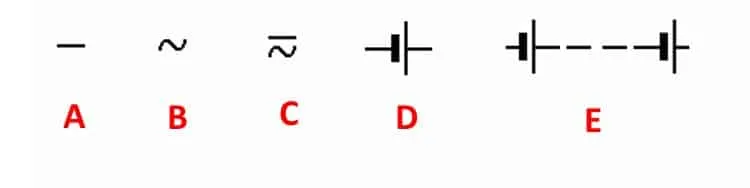

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

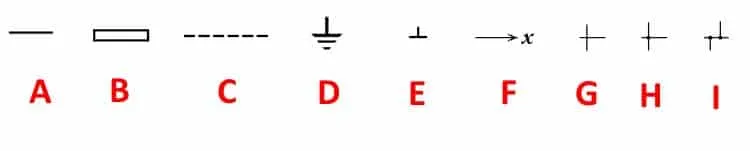

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D – Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

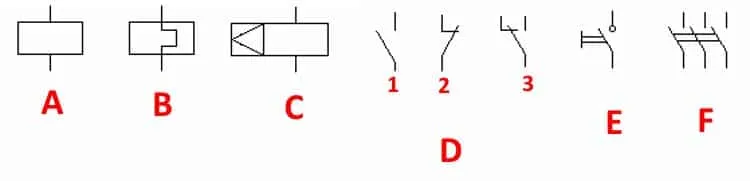

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

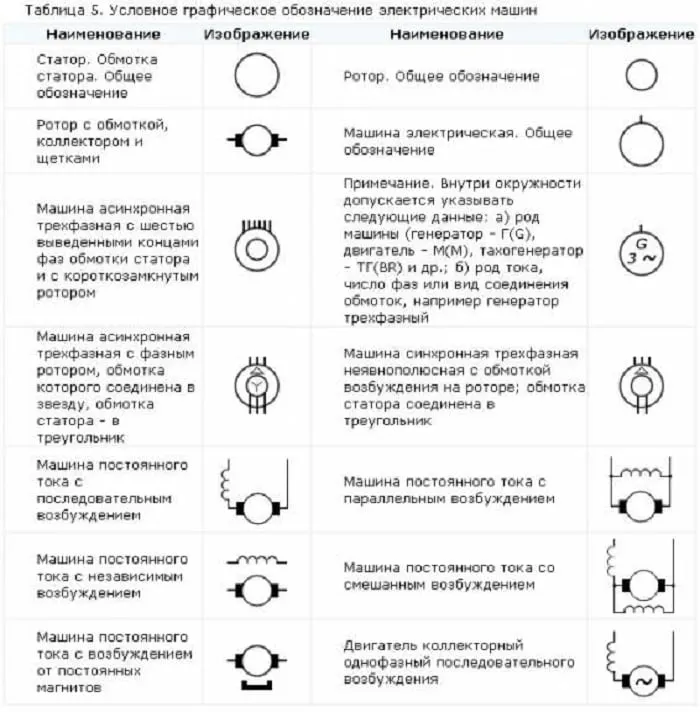

УГО электромашин

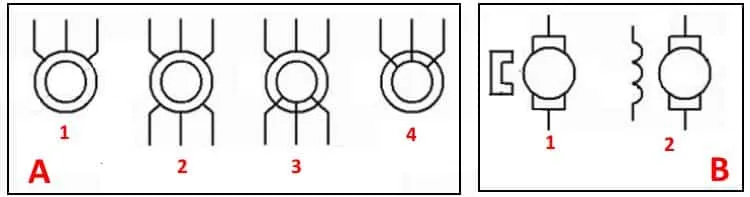

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

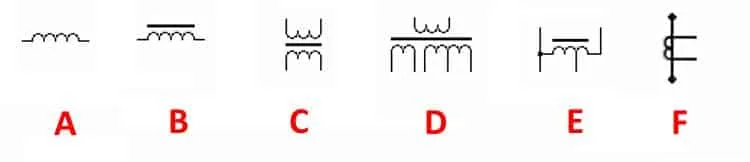

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

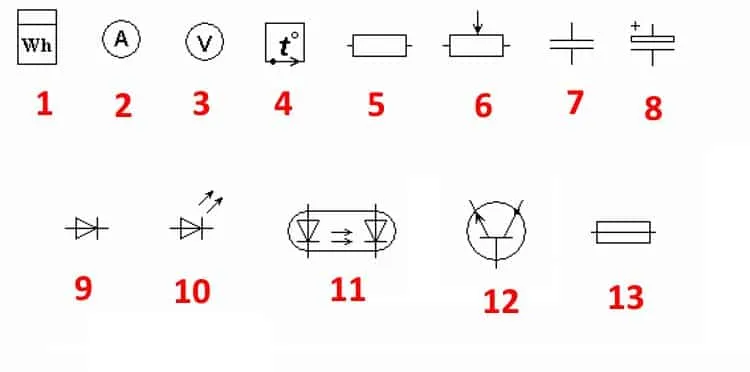

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

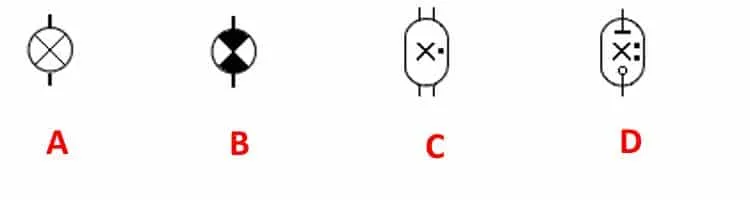

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В – ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

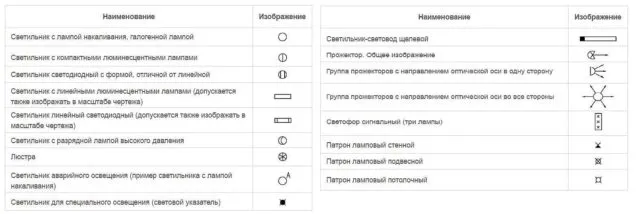

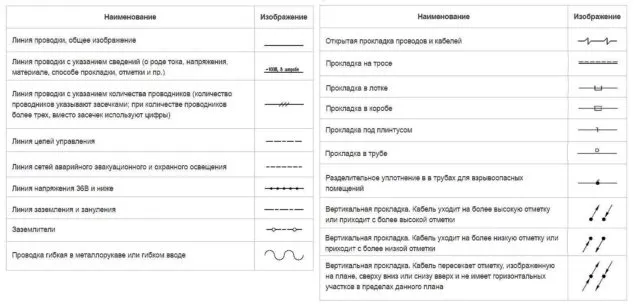

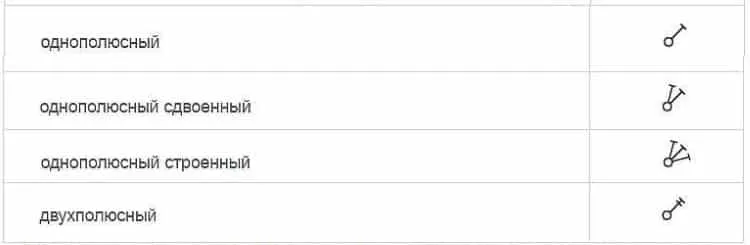

Обозначение элементов в монтажной схеме электропроводки

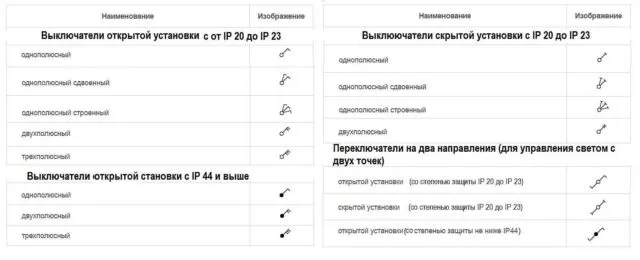

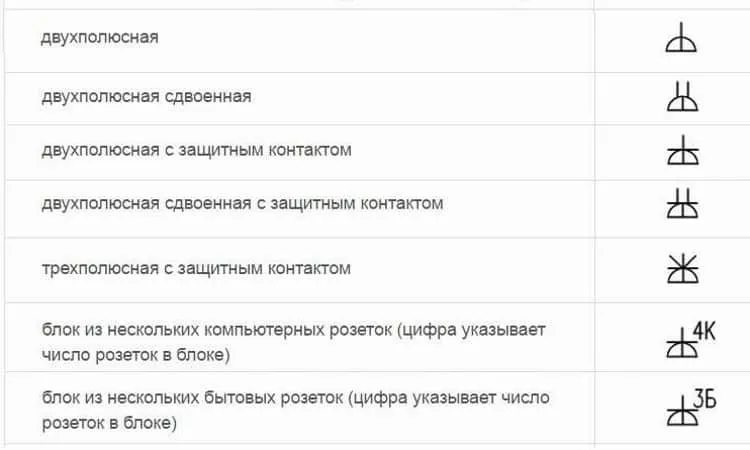

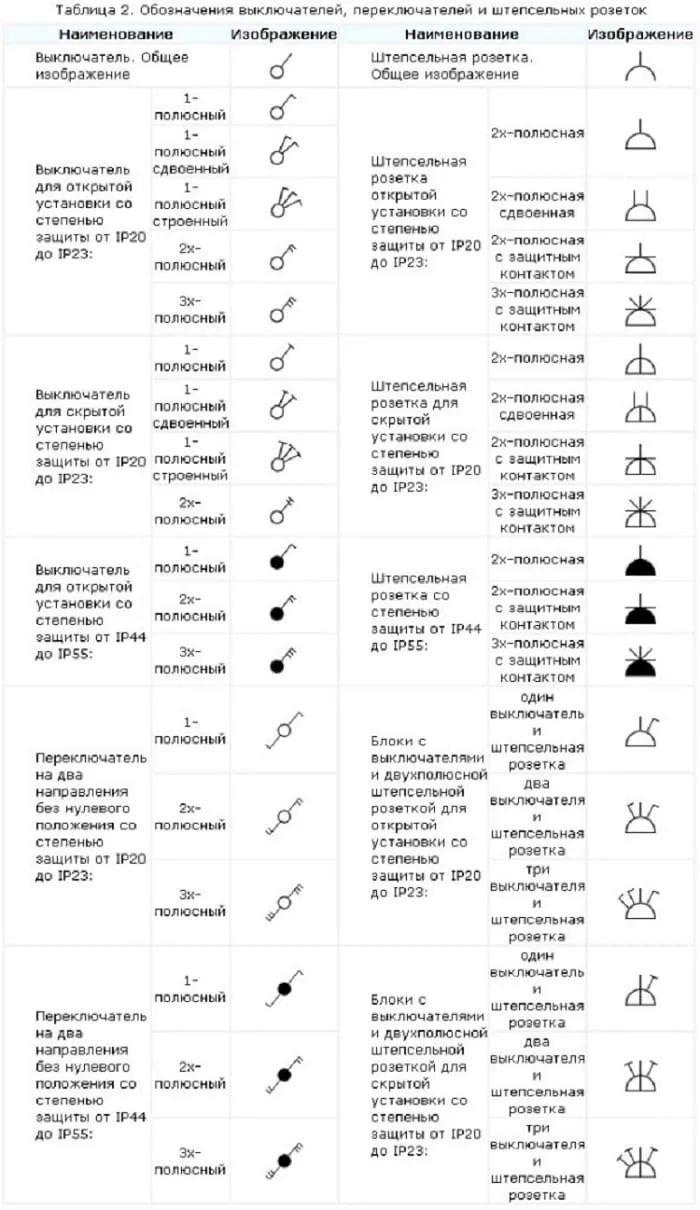

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Отображение электрических сетей на разных схемах

Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.

Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.

В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.

В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.

В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

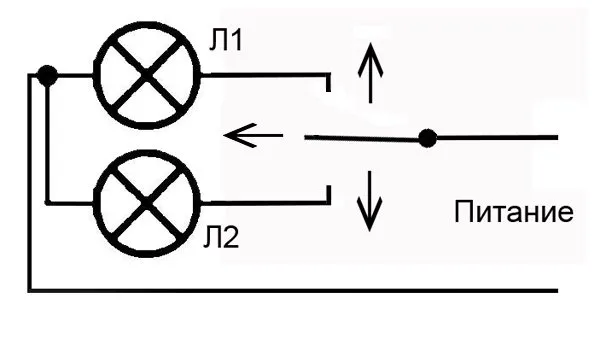

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

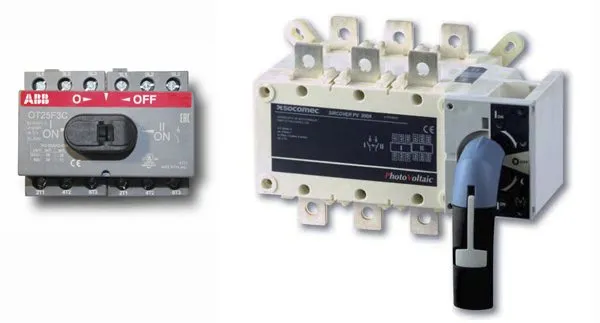

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

Основные виды рубильников

Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.

Существует несколько типов рубильников, среди которых можно выделить следующие:

• Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
• Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
• Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.

Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.

Перекидные рубильники

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

• герметичным корпусом;
• подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
• дугогасительной камерой, но есть рубильники без нее;
• клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

1. На контакт № 1 подсоединяется основное энергоснабжение.
2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

1. Вводить электросеть нужно через 4 клеммы.
2. На 4 клеммы подкидывается генератор.
3. На 4 клеммы подсоединяется нагрузка.

К одной клемме из четырех подключается ноль, к трем – фаза.

Перекидные рубильники на электрических схемах

Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.

На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.

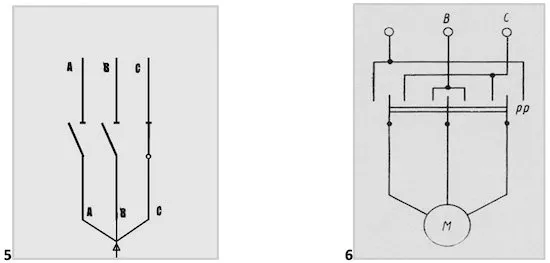

Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.

Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.

Подключение генератора на перекидной рубильник

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
2. Средний контакт подводится к потребителю.
3. Рубильник ставится в исходное положение – подсоединение к основной сети.
4. В процессе переключения питание подается с генератора.
5. Переключатель устанавливают в щитке управления.
6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Основные понятия электрических схем

Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами. Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.

Виды схем

Прежде всего следует знать, что если вы откроете ГОСТ 2.725-68, который по сей день действует в нашей стране, то просто не обнаружите там такого устройства как рубильник. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Поэтому. прежде чем разбираться с тем, каково обозначение рубильника на схеме, давайте разберемся с самими схемами.

• Начнем наш разговор с многолинейной схемы, как наиболее подробной и правильной. Как известно в нашей стране для передачи электрической энергии используется трехфазная сеть. Поэтому наиболее правильно на схемах обозначать каждую фазу с оборудованием и устройствами, к которым они подключаются. Такая схема называется трехлинейной.

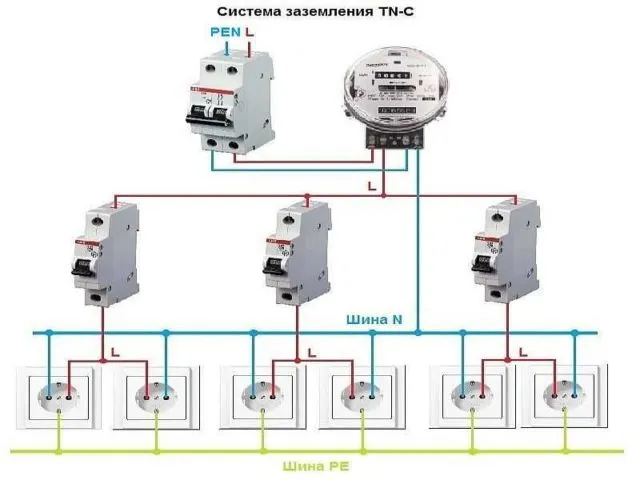

• В низковольтных сетях кроме трех фаз практически всегда имеется N или PEN проводник. То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.
• Кроме того, существуют низковольтные сети, в которых используются пять проводов. Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.
• Для однофазной сети, согласно норм ПУЭ, должно использоваться три провода – фазный, нулевой и защитного заземления. А значит, и схема должна быть трехлинейная. Но часто, как на видео, для однофазной сети используется двухлинейная схема, когда на схеме отображены только фазный и нулевой провод.
• Практически всегда двухлинейная схема применяется для отображения схем, работающих на постоянном токе. Ведь для работы такой схемы нам потребуются два проводника – «+» и «-».

• Конечно, такие многолинейные схемы значительно более точные, но инструкция допускает использование однолинейной схемы. Что это такое? Однолинейная схема — это такой тип отображения электрической сети, при которой все три фазы, а также нулевые и проводники защитного заземления при их наличии, изображаются одним проводником.

• Такие схемы очень удобны при отображении больших электрических сетей, где нет отличий в схеме разных фаз. И даже если незначительные отличия есть, то часто используется принцип, при котором большая часть схемы выполняется однолинейной, а отдельный кусок, например, трехлинейным.

Основные обозначения на схеме

Любая схема электрическая принципиальная – рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.

В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем.

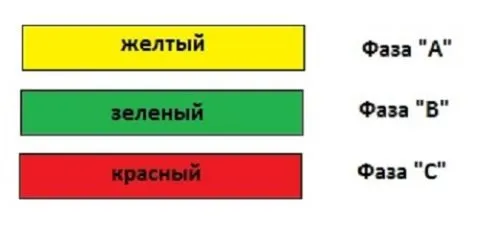

Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым. Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом.

Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3. Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения.

• Нулевой проводник обозначается – N. Часто вместо буквенного обозначения применяется обозначение цветом – голубым.
• Проводник защитного заземления обозначается – РЕ. На цветных схемах он обозначается желто-зеленым цветом. Но так как цена на цветные схемы несколько выше чаще встречается только буквенное обозначение фаз и защитных проводников.

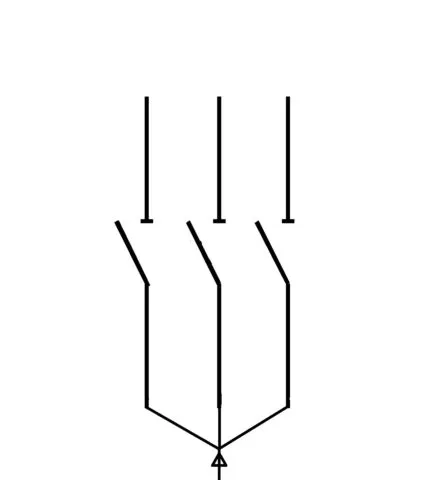

Варианты обозначения рубильников

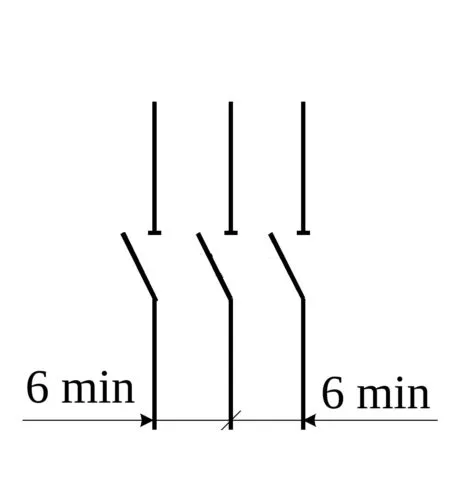

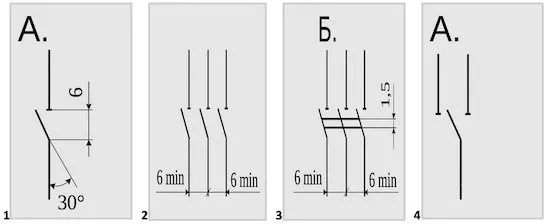

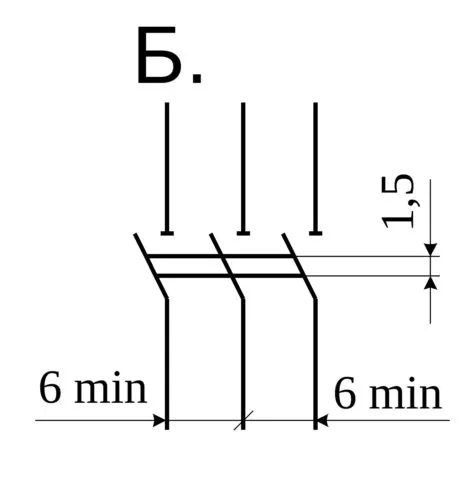

Ну вот, теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента. Для большей наглядности все варианты обозначения мы свели в таблицу.

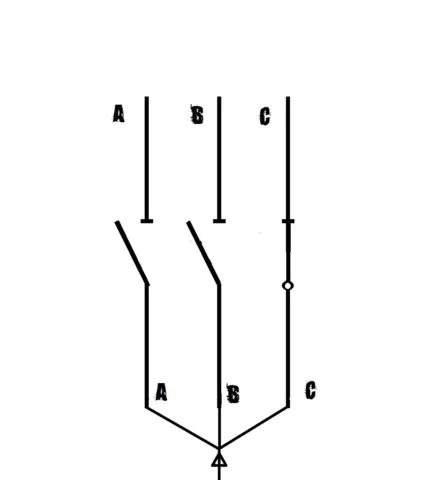

Обратите внимание! На всех приведенных вариантах с пофазным управлением рубильника, возможно соединение одного или нескольких элементов, что сигнализирует об их нормально замкнутом положении. То есть, при нормальных условиях работы, данные ножи рубильника должны быть включены, а изображенные разомкнутыми элементы, должны быть отключены.

Советы по установке

Следуйте следующим советам, если хотите, чтобы пользоваться перекидным рубильником в корпусе было безопасно:

• Монтировать аппарат можно лишь в закрытом помещении.
• Устройство должно быть влагостойким и устойчивым к воздействию природных осадков.
• Эксплуатировать прибор можно при температуре в пределах от -40 до +55°С.
• Если верх контактного ножа обгорел, надо произвести его зачистку напильником.
• Крепление рубильника должно быть надёжным и прочным.

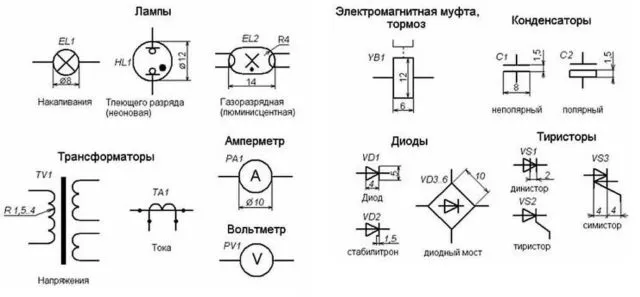

Обозначение электрических элементов на схемах

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

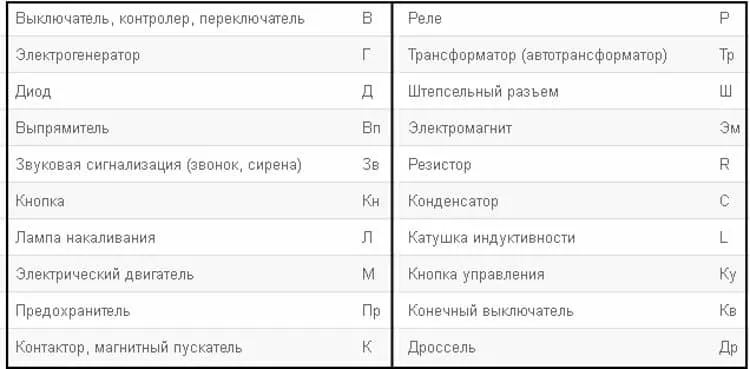

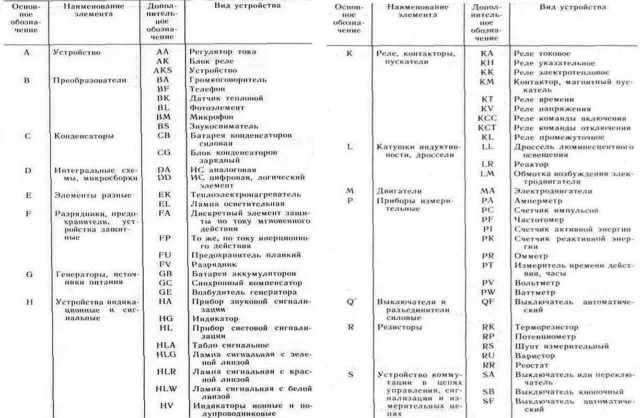

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Читать также: Стиральная машина сравнить характеристики

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

На функциональной схеме указаны блоки и связи между ними

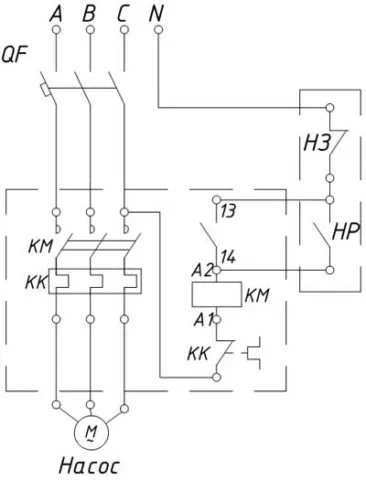

Принципиальная схема детализирует устройство

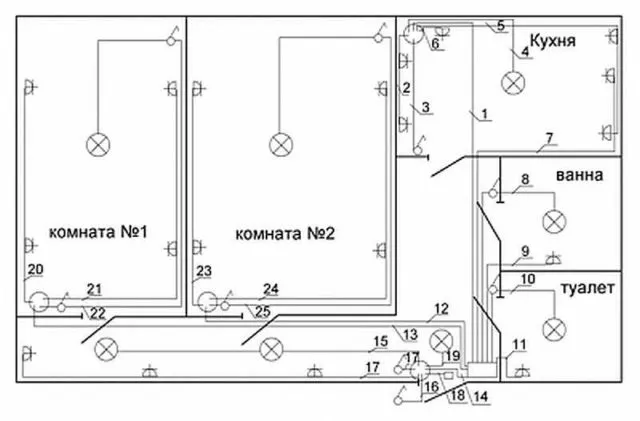

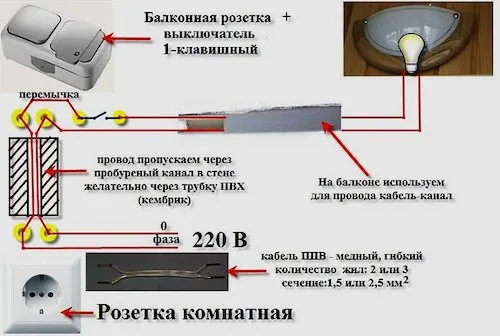

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

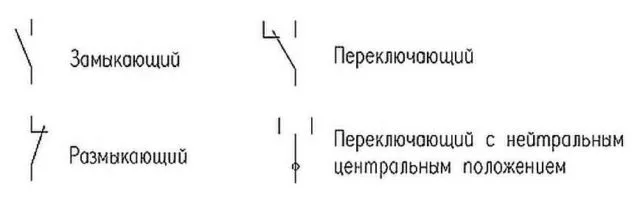

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

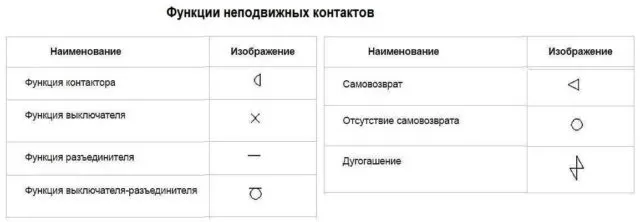

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):

• Штырь
• Гнездо

Читать также: Требования предъявляемые к электроинструменту

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

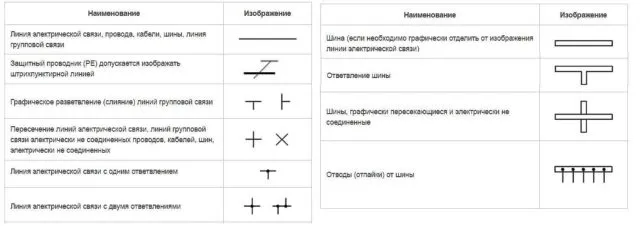

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

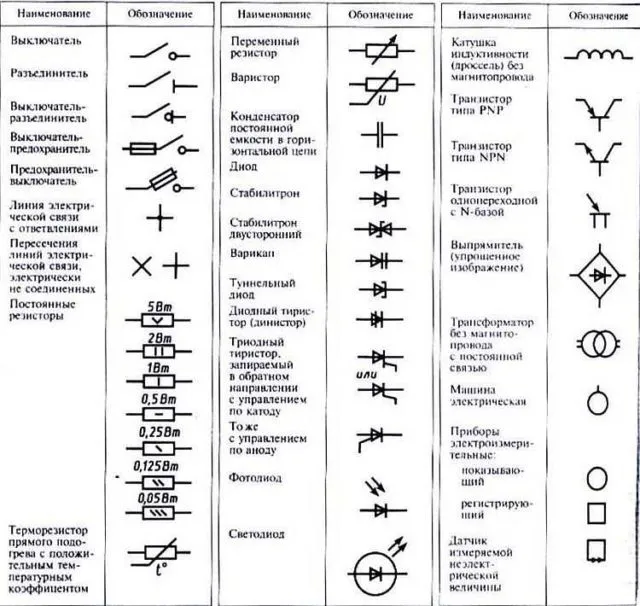

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Даже если вы рисуете схему своими руками, то вы должны придерживаться определенных норм. Эти нормы вы можете увидеть на наших картинках. Перед вами обозначение рубильника на однолинейной схеме, либо на многолинейных схемах при установке рубильника только на одной из фаз.
	Разбирая рубильники, мы уже отмечали, что в трехфазном исполнении они могут как содержать планку крепления, обеспечивающую одновременное замыкание всех трех фаз, так и не иметь ее. На данном фото представлен рубильник с возможностью пофазного отключения.
	Если трехфазный рубильник имеет данную планку, то это обязательно должно быть отраженно на схеме. Поэтому на всех трех и более линейных схемах, эта планка отображается. То есть, перед нами рубильник с одновременной коммутацией всех трех фаз. Внимание: Тут хотелось бы отметить, что подобным образом отображаются и двухфазные рубильники. На которых соответственно отображается два рубильника, соединенных планкой. Дабы не засорять нашу таблицу, мы не будем указывать такое обозначение рубильника на схеме.
Отдельным вариантом является обозначение так называемых перекидных рубильников. Это рубильники, которые имеют три положения – «включено» положение 1, «включено» положение 2 и «отключено». Как обозначается такой рубильник на трехлинейной схеме, вы можете видеть на приведенном рисунке.
Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева. Отличие состоит лишь в том, что указываются не все три фазы, а лишь одна условно средняя.
	Мы уже говорили, что в некоторых случаях вы можете встретить переход однолинейной схемы в многолинейную. Приведенное обозначение рубильника на электрической схеме, как раз и является таким вариантом.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Как обозначается контактор на однолинейной схеме?

Контактор на однолинейной схеме обычно обозначается стандартным символом контактора, который выглядит как прямоугольник с наклонной линией, которая разделяет прямоугольник на две части. В верхней части прямоугольника обычно располагается название контактора, а в нижней — контакты.

Для более наглядного представления, можно использовать символ контактора с изображением его контактов, которые обычно обозначаются буквами или цифрами.

Также на однолинейной схеме могут присутствовать дополнительные элементы, такие как термические или магнитные расцепители, которые могут использоваться для защиты контактора и электрической цепи в целом. Они обычно обозначаются соответствующими символами на однолинейной схеме и связываются линиями или стрелками с контактором.

Видео. Основные логические элементы компьютера. Вентили. Принцип работы, обозначение на схеме.
