Обозначение рубильника на электрической схеме

Требования ЕСКД к обозначению рубильников

Обозначение рубильника на схеме является довольно ясным и определенным. Это обозначение описано в ЕСКД, а зарубежные системы метрики соответствуют стандарту ISO. Важно отметить, что обозначение рубильников в обеих этих системах практически идентично.

Нормативные документы и типы электрических схем

Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного – графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.

Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.

В практической деятельности электротехники пользуются тремя основными видами электрических схем.

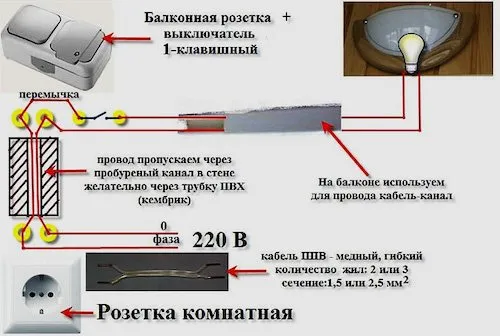

Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.

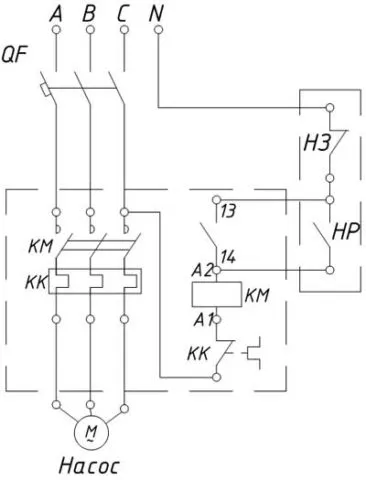

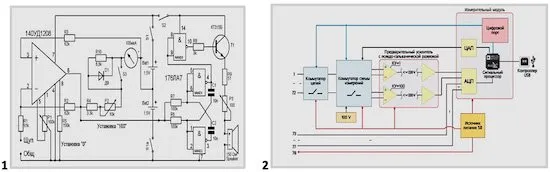

На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.

Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Наименование	Изображение
Устройство электротехническое. Общее изображение
Устройство электрическое, в т.ч. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Установка комплектная конденсаторная
Установка комплектная преобразовательная
Батарея аккумуляторная
Устройство электронагревательное. Общее обозначение

Условные графические обозначения линий проводок и токопроводов

Наименование	Изображение
Линия проводки, общее изображение
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр.)
Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры)
Линия цепей управления
Линия сетей аварийного эвакуационного и охранного освещения
Линия напряжения 36В и ниже
Линия заземления и зануления
Заземлители
Открытая прокладка проводов и кабелей
Прокладка на тросе
Прокладка в лотке
Прокладка в коробе
Прокладка под плинтусом
Прокладка в трубе
Разделительное уплотнение в в трубах для взрывоопасных помещений
Проводка гибкая в металлорукаве или гибком вводе
Вертикальная прокладка. Кабель уходит на более высокую отметку или приходит с более высокой отметки
Вертикальная прокладка. Кабель уходит на более низкую отметку или приходит с более низкой отметки
Вертикальная прокладка. Кабель пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

• большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
• продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Наименование	Изображение
Прокладка шин и шинопроводов. Общее изображение
Шина, проложенная на изоляторах
Пакет шин, проложенных на изоляторах
Шины или шинопровод на стойках
Шины или шинопровод на подвесах
Шины или шинопровод на кронштейнах
Троллейная линия
Секционирование троллейной линии
Компенсатор шинный, троллейный
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

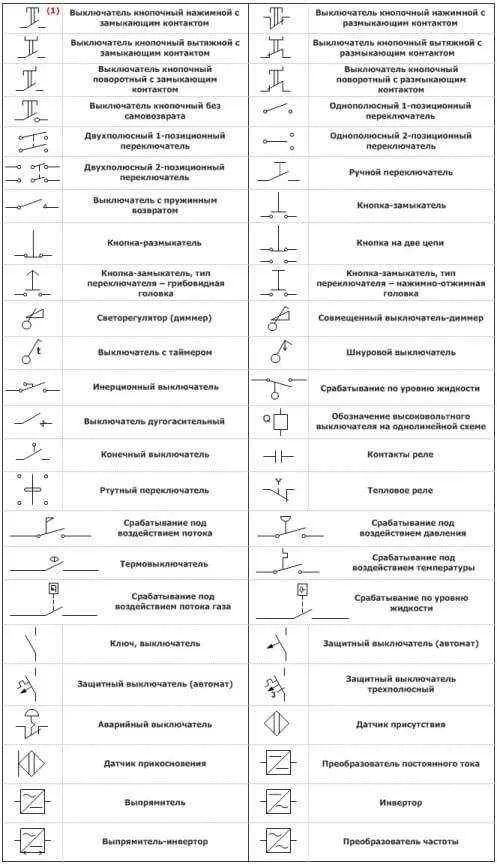

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Наименование	Изображение
Выключатель для открытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
трехполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
Выключатель для открытой установки со степенью защиты не ниже IP44
однополюсный
двухполюсный
трехполюсный
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23
открытой установки
скрытой установки
Переключатель на два направления без нулевого положения со степенью защиты не ниже IP44
Светорегулятор (диммер) для открытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для скрытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для открытой установки со степенью защиты не ниже IP44
Выключатель кнопочный для открытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для скрытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для открытой установки со степенью защиты не ниже IP44

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Наименование	Изображение
Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка со степенью защиты не ниже IP44
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

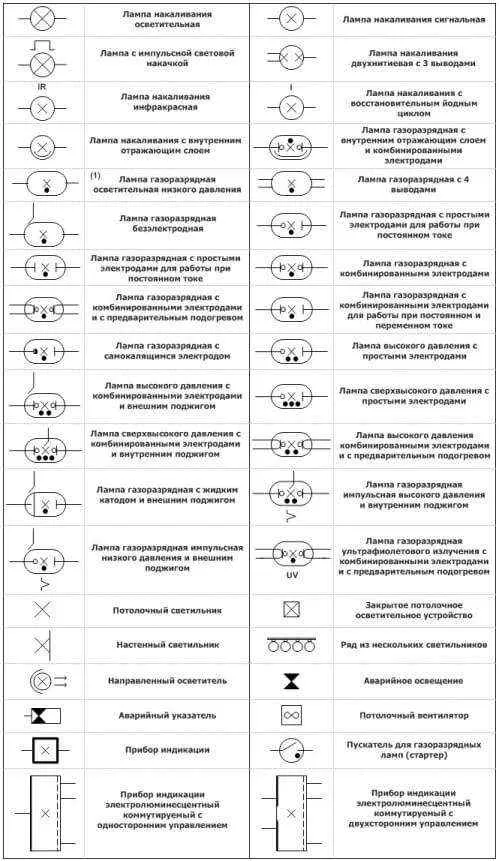

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Наименование	Изображение
Светильник с лампой накаливания, галогенной лампой
Светильник с компактными люминесцентными лампами
Светильник светодиодный с формой, отличной от линейной
Светильник с линейными люминесцентными лампами (допускается также изображать в масштабе чертежа)
Светильник линейный светодиодный (допускается также изображать в масштабе чертежа)
Светильник с разрядной лампой высокого давления
Люстра
Светильник-световод щелевой
Прожектор. Общее изображение
Группа прожекторов с направлением оптической оси в одну сторону
Группа прожекторов с направлением оптической оси во все стороны
Светофор сигнальный (три лампы)
Патрон ламповый стенной
Патрон ламповый подвесной
Патрон ламповый потолочный
Светильник аварийного освещения (пример светильника с лампой накаливания)
Светильник для специального освещения (световой указатель)

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Наименование	Изображение
Звонок
Сирена, гудок, ревун
Табло для вызова персонала на один сигнал
Табло для вызова персонала на несколько сигналов
Надписи и знаки рекламные
Устройство пусковое для электродвигателей. Общее изображение
Магнитный пускатель
Пост кнопочный
на одну кнопку
на две кнопки
на три кнопки
с двумя светящимися кнопками
на две кнопки с двумя сигнальными лампами

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

Подпишитесь и получайте уведомления о новых статьях на e-mail

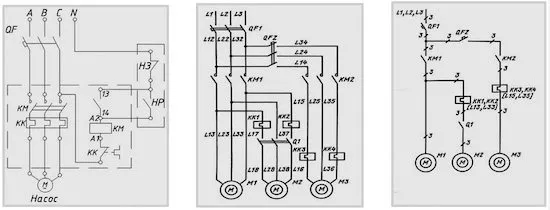

Отображение электрических сетей на разных схемах

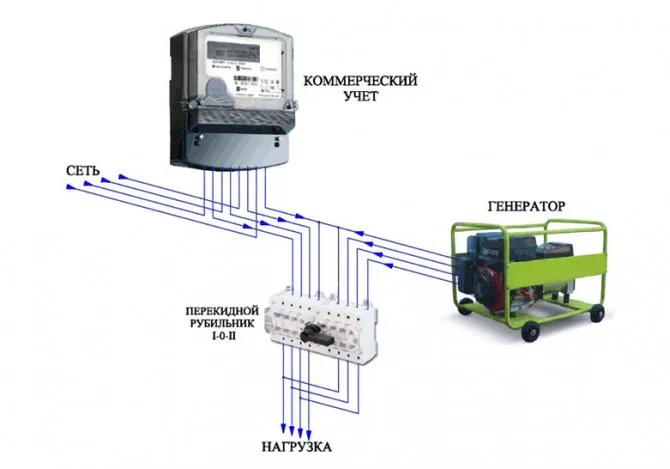

Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.

Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.

В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.

В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.

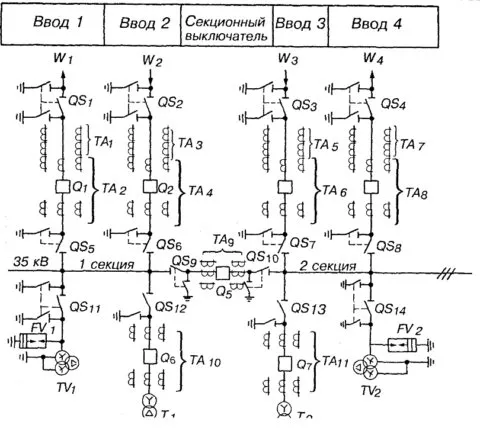

В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.

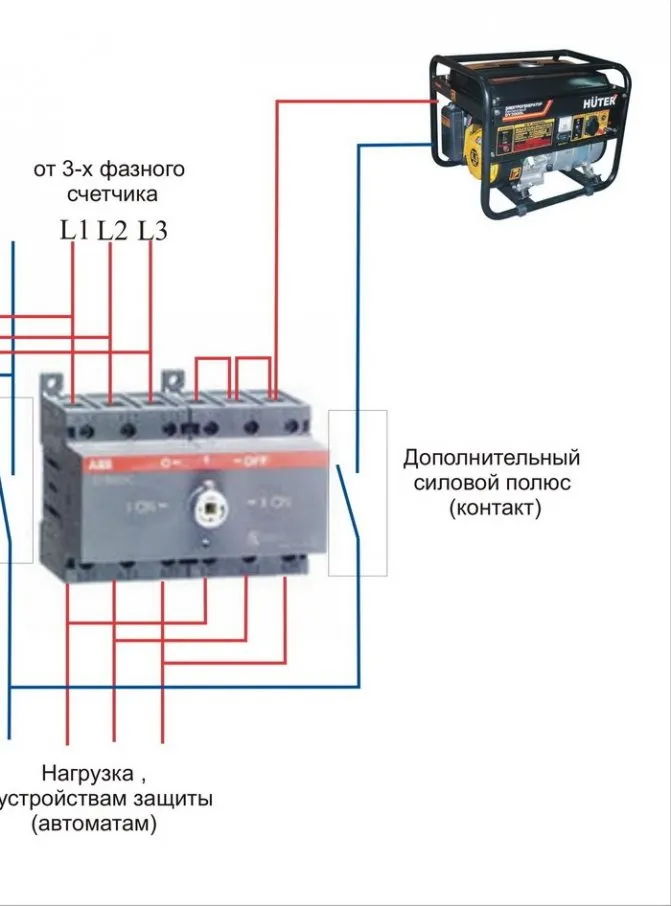

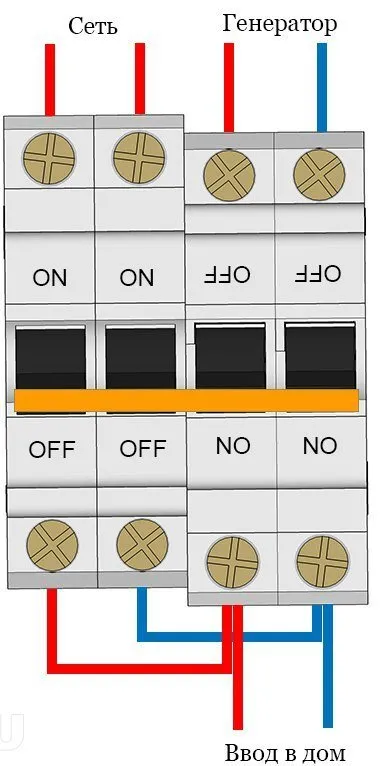

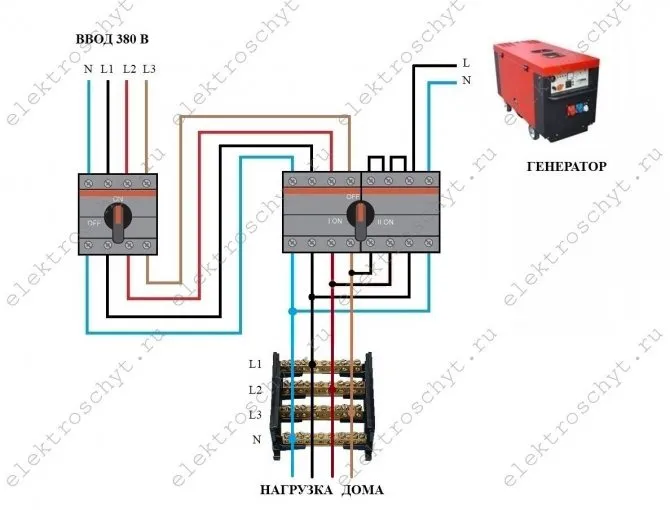

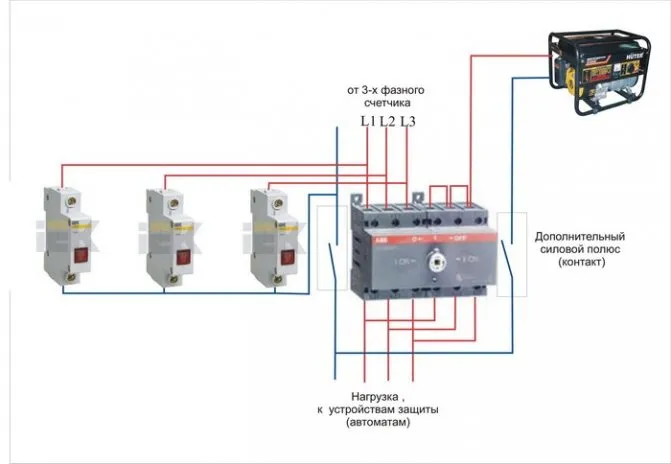

Фотографии реверсивного рубильника ABB, фото перекидного, модульного рубильника.

Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей. Видео Современные электрические цепи коммутируются различными устройствами, выпускаемыми в широком ассортименте.

Еще по теме: Измерение сопротивления петли фаза ноль

Основные виды рубильников

Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.

Существует несколько типов рубильников, среди которых можно выделить следующие:

• Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
• Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
• Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.

Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.

Двухполюсный рубильник

Это, пожалуй, основное достоинство приборов такого типа.

Рекомендации по установке

Такие рубильники или переключатели называются многосекционными или многополюсными. Поэтому от установки их в жилых домах, отличающихся большим потреблением электроэнергии, желательно отказаться.

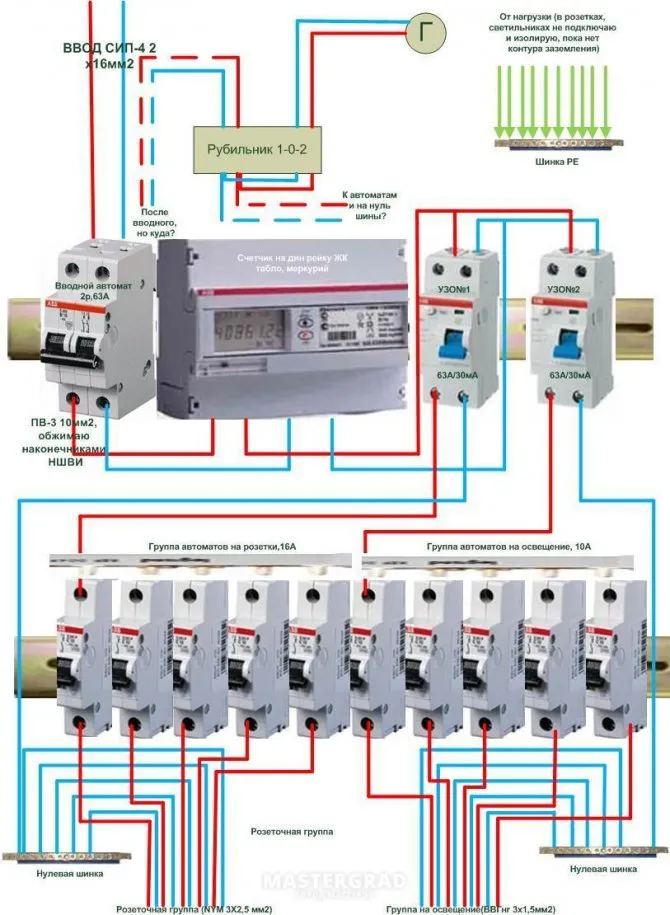

Двухфазная сеть Как подключить своими руками рубильник, если сеть двухфазная? Ещё одной отличительной чертой однополюсных рубильников является низкое значение выходного напряжения. Реверсивный переключатель рубильник Hager SF263 для подключения генератора — обзор

Перекидные рубильники на электрических схемах

Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.

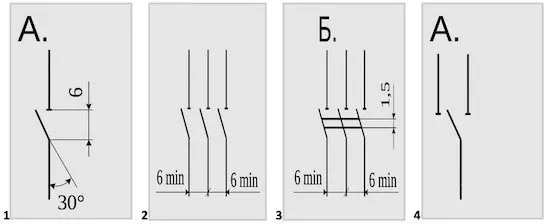

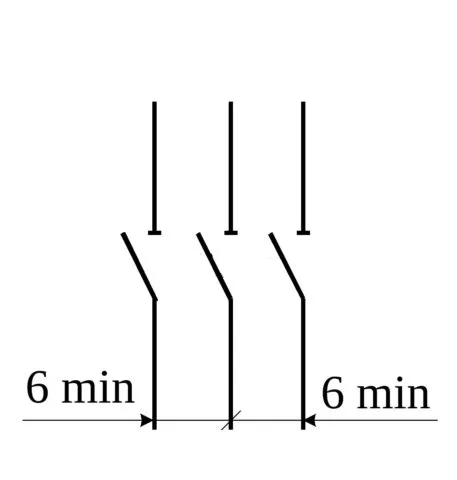

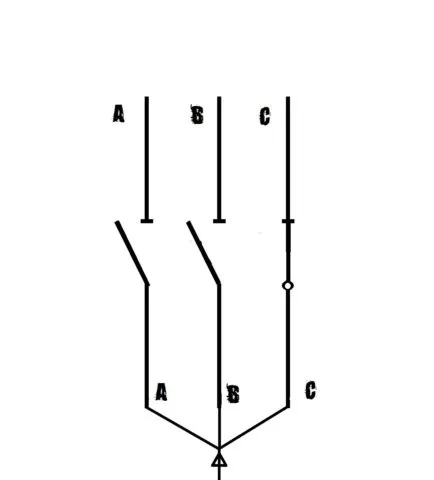

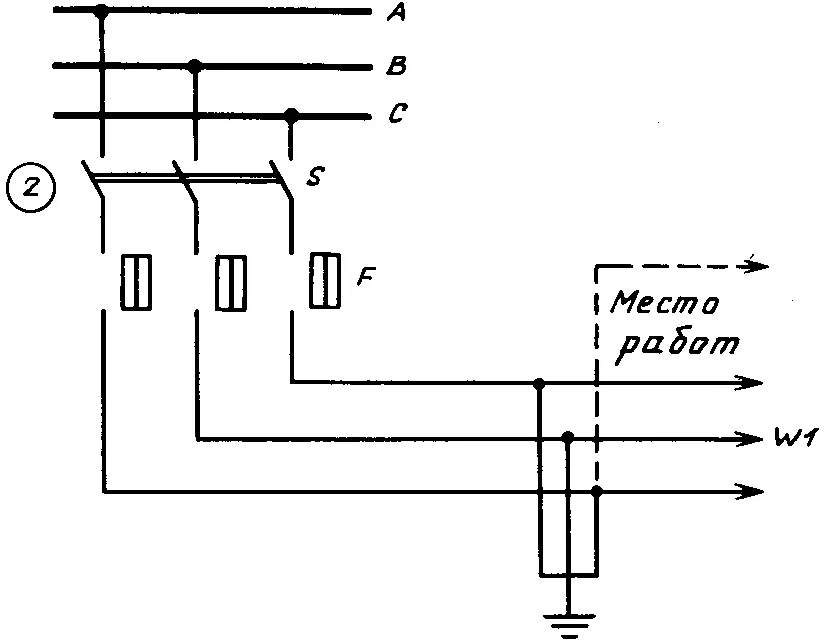

На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.

Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.

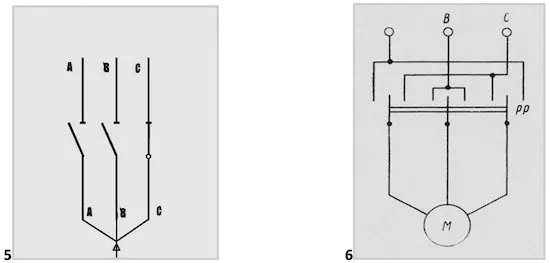

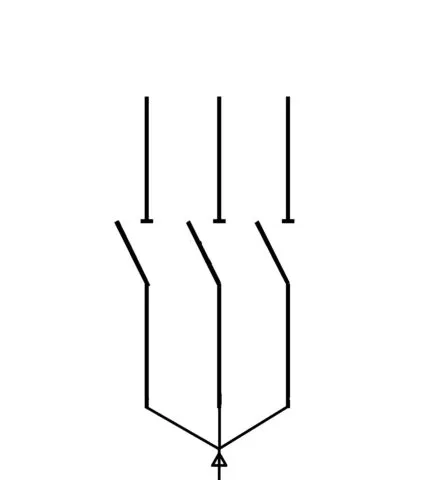

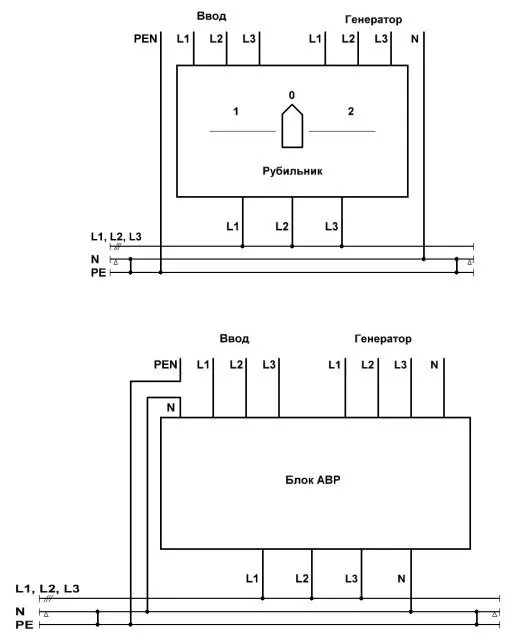

Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.

Вывод

Рубильник на электросхеме, и обозначение других элементов на схеме, могут иметь множество вариаций. Это связано как с особенностями начертания схемы, так и задачами, стоящими перед конструктором. Но в любом случае, они отвечают нормам ЕСКД и подчиняются единому правилу, которое вы легко можете уловить из приведенных нами наиболее распространенных вариантов обозначения.

Даже если вы рисуете схему своими руками, то вы должны придерживаться определенных норм. Эти нормы вы можете увидеть на наших картинках. Перед вами обозначение рубильника на однолинейной схеме, либо на многолинейных схемах при установке рубильника только на одной из фаз.
	Разбирая рубильники, мы уже отмечали, что в трехфазном исполнении они могут как содержать планку крепления, обеспечивающую одновременное замыкание всех трех фаз, так и не иметь ее. На данном фото представлен рубильник с возможностью пофазного отключения.

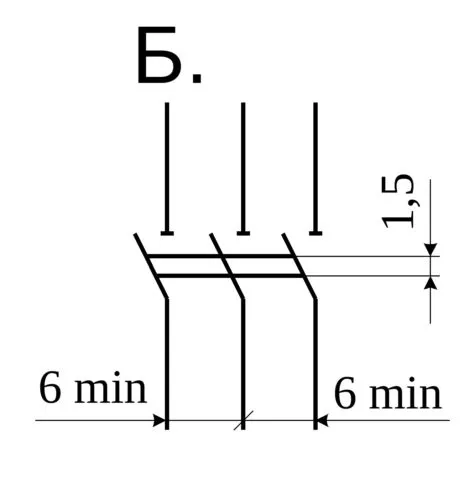

Читайте также:  Охрана труда при выполнении сварочных работ на производстве	Если трехфазный рубильник имеет данную планку, то это обязательно должно быть отраженно на схеме. Поэтому на всех трех и более линейных схемах, эта планка отображается. То есть, перед нами рубильник с одновременной коммутацией всех трех фаз. Внимание: Тут хотелось бы отметить, что подобным образом отображаются и двухфазные рубильники. На которых соответственно отображается два рубильника, соединенных планкой. Дабы не засорять нашу таблицу, мы не будем указывать такое обозначение рубильника на схеме.

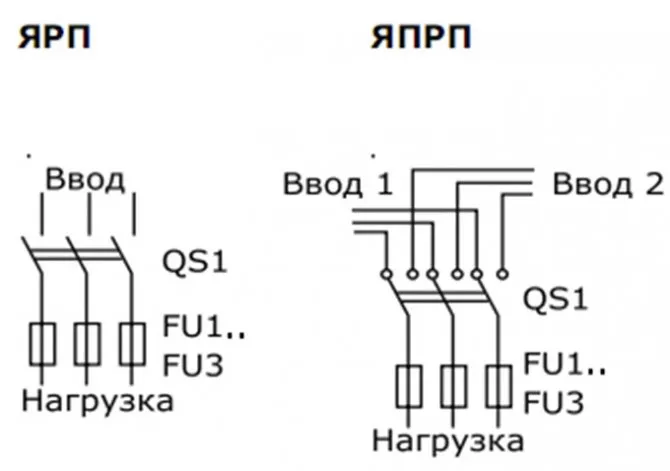

Отдельным вариантом является обозначение так называемых перекидных рубильников. Это рубильники, которые имеют три положения – «включено» положение 1, «включено» положение 2 и «отключено». Как обозначается такой рубильник на трехлинейной схеме, вы можете видеть на приведенном рисунке.
Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева. Отличие состоит лишь в том, что указываются не все три фазы, а лишь одна условно средняя.
	Мы уже говорили, что в некоторых случаях вы можете встретить переход однолинейной схемы в многолинейную. Приведенное обозначение рубильника на электрической схеме, как раз и является таким вариантом.

Основные понятия электрических схем

Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами. Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.

Виды схем

Прежде всего следует знать, что если вы откроете ГОСТ 2.725-68, который по сей день действует в нашей стране, то просто не обнаружите там такого устройства как рубильник. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Поэтому. прежде чем разбираться с тем, каково обозначение рубильника на схеме, давайте разберемся с самими схемами.

• Начнем наш разговор с многолинейной схемы, как наиболее подробной и правильной. Как известно в нашей стране для передачи электрической энергии используется трехфазная сеть. Поэтому наиболее правильно на схемах обозначать каждую фазу с оборудованием и устройствами, к которым они подключаются. Такая схема называется трехлинейной.

• В низковольтных сетях кроме трех фаз практически всегда имеется N или PEN проводник. То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.
• Кроме того, существуют низковольтные сети, в которых используются пять проводов. Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.
• Для однофазной сети, согласно норм ПУЭ, должно использоваться три провода – фазный, нулевой и защитного заземления. А значит, и схема должна быть трехлинейная. Но часто, как на видео, для однофазной сети используется двухлинейная схема, когда на схеме отображены только фазный и нулевой провод.
• Практически всегда двухлинейная схема применяется для отображения схем, работающих на постоянном токе. Ведь для работы такой схемы нам потребуются два проводника – «+» и «-».

• Конечно, такие многолинейные схемы значительно более точные, но инструкция допускает использование однолинейной схемы. Что это такое? Однолинейная схема — это такой тип отображения электрической сети, при которой все три фазы, а также нулевые и проводники защитного заземления при их наличии, изображаются одним проводником.

• Такие схемы очень удобны при отображении больших электрических сетей, где нет отличий в схеме разных фаз. И даже если незначительные отличия есть, то часто используется принцип, при котором большая часть схемы выполняется однолинейной, а отдельный кусок, например, трехлинейным.

Основные обозначения на схеме

Любая схема электрическая принципиальная – рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.

В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем.

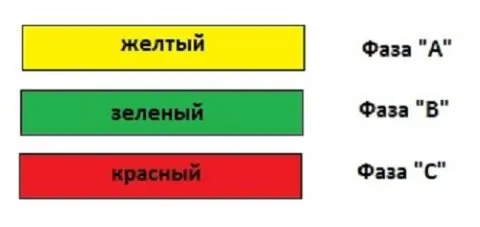

Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым. Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом.

Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3. Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения.

• Нулевой проводник обозначается – N. Часто вместо буквенного обозначения применяется обозначение цветом – голубым.
• Проводник защитного заземления обозначается – РЕ. На цветных схемах он обозначается желто-зеленым цветом. Но так как цена на цветные схемы несколько выше чаще встречается только буквенное обозначение фаз и защитных проводников.

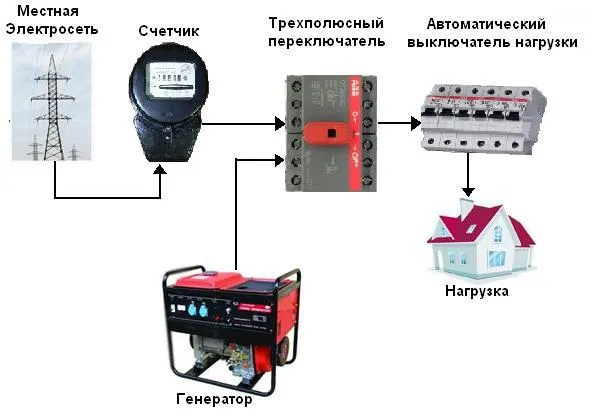

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

В таких ситуациях значение пороговой частоты будет довольно высоким. Применяемые рубильники могут быть разного размера – это зависит во многом от количества применяемых конденсаторов проходного типа.

• Пластиковые электрические щиты

•

  Подробнее о дизельных генераторах

•

  Кабель ВВГ-Пнг(A)-LSLTx

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

Варианты обозначения рубильников

Ну вот, теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента. Для большей наглядности все варианты обозначения мы свели в таблицу.

Обратите внимание! На всех приведенных вариантах с пофазным управлением рубильника, возможно соединение одного или нескольких элементов, что сигнализирует об их нормально замкнутом положении. То есть, при нормальных условиях работы, данные ножи рубильника должны быть включены, а изображенные разомкнутыми элементы, должны быть отключены.

Однополюсные рубильники

Во многих случаях применяются устройства с одними модулем. В таких модификациях медные проводники. Важно знать, что их следует применять для обслуживания генераторов, рабочий диапазон частот которых не выше 20 Гц. Есть и определенные минусы, которые учитываются при выборе.

Важный нюанс: предельная нагрузка в процессе использования не должна превышать 200 А. Потому их не устанавливают в жилых домах, где есть значительное потребление электроэнергии. Еще одна особенность: низкие показатели выходного напряжения, преимущественно 200 В.

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

Условные графические обозначения элементов электрических и электронных схем

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

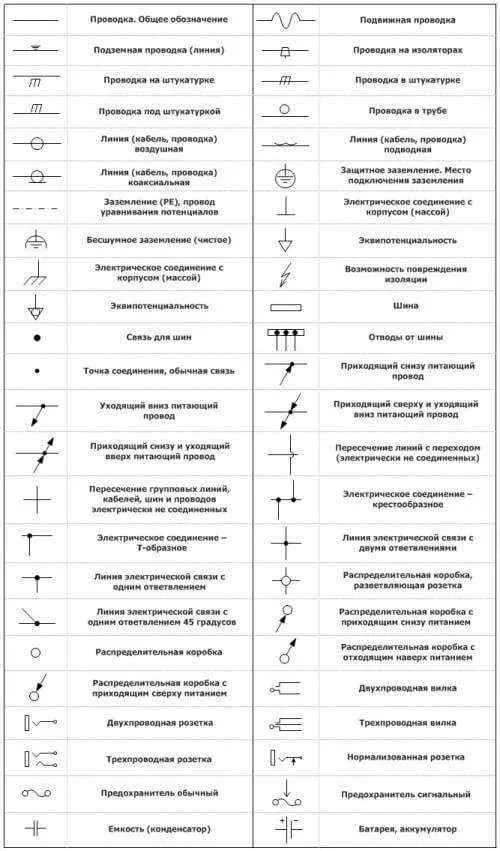

Обозначения электропроводок и соединений

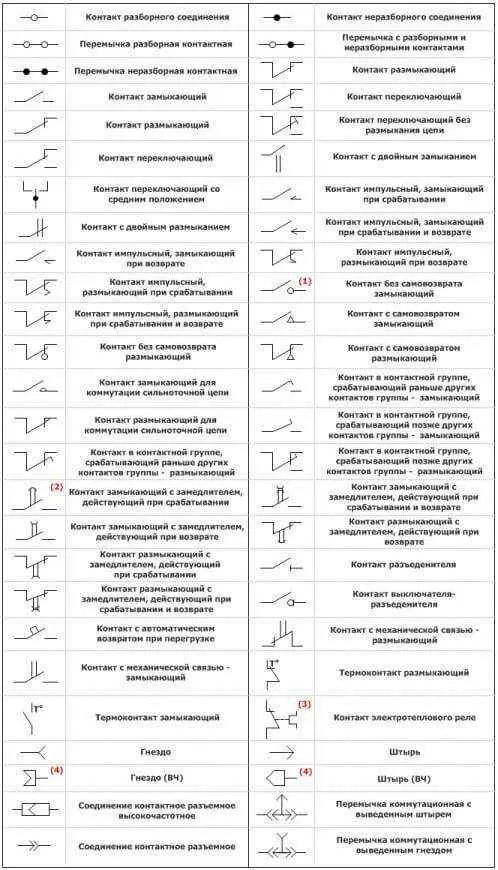

Обозначения контактов и контактных соединений

1. Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.
2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
3. Такое обозначение контакта используется при разнесенном способе изображения реле.
4. Соединение контактное разъемное, коаксиальное (высокочастотное).

Обозначения различных выключателей

1. Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

• U — 1-ая фаза
• V — 2-ая фаза
• W — 3-ая фаза
• N — нейтральный провод
• PE — защитный провод
• E — заземляющий провод
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

• L — общее обозначение фазного провода
• L1 — 1-ая фаза
• L2 — 2-ая фаза
• L3 — 3-ая фаза
• N — нейтральный провод (рабочий ноль).

Постоянный ток – обозначение проводов:

• L+ — положительный полюс
• L- — отрицательный полюс
• M — средний провод.

• PE — провод защитный с заземлением
• PU — провод защитный незаземленный
• PEN — совмещенный защитный и нейтральный провод
• E — провод заземляющий
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — провод эквипотенциальный.

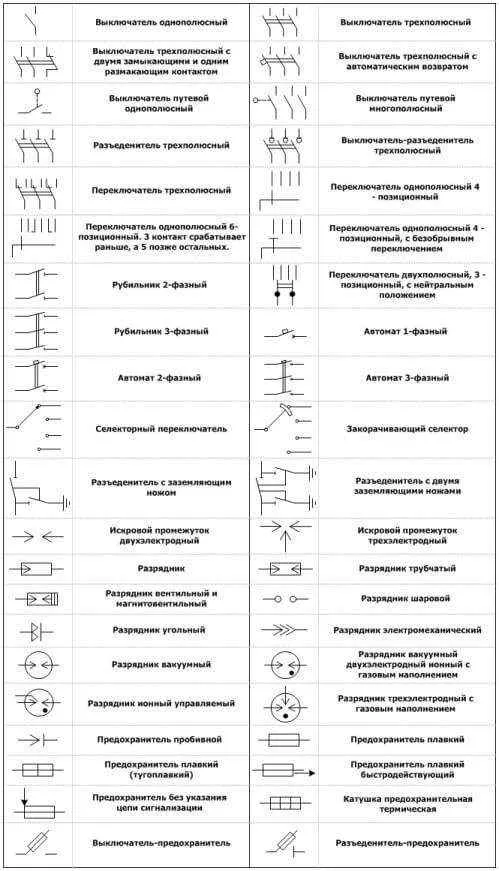

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):

• Штырь
• Гнездо

Буквенные обозначения

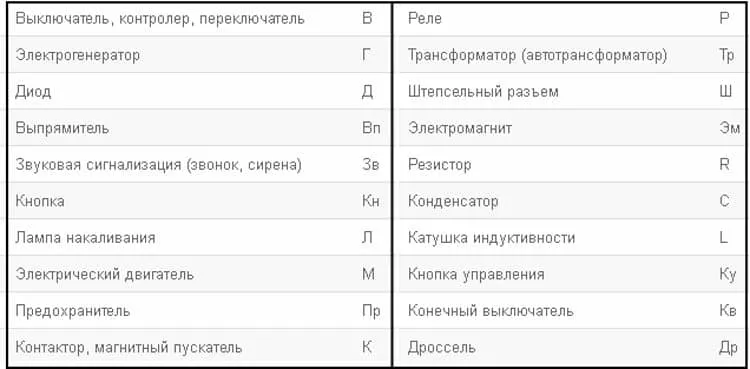

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Читать также: Подъемник для кпп своими руками чертежи

Как обозначается контактор на однолинейной схеме?

Контактор на однолинейной схеме обычно обозначается стандартным символом контактора, который выглядит как прямоугольник с наклонной линией, которая разделяет прямоугольник на две части. В верхней части прямоугольника обычно располагается название контактора, а в нижней — контакты.

Для более наглядного представления, можно использовать символ контактора с изображением его контактов, которые обычно обозначаются буквами или цифрами.

Также на однолинейной схеме могут присутствовать дополнительные элементы, такие как термические или магнитные расцепители, которые могут использоваться для защиты контактора и электрической цепи в целом. Они обычно обозначаются соответствующими символами на однолинейной схеме и связываются линиями или стрелками с контактором.

Видео. Однолинейные схемы
