Для использования любого современного электроприбора, работающего от сети, необходимо предусмотреть меры защиты, так как устройства могут быстро выйти из строя. Множество электропроводов, особенно те, что устанавливаются в сельских районах, представляют собой старые образцы. Если подходит, в новом тексте можно использовать фразу «как создать заземление на даче» или «как оборудовать заземление на загородном участке».

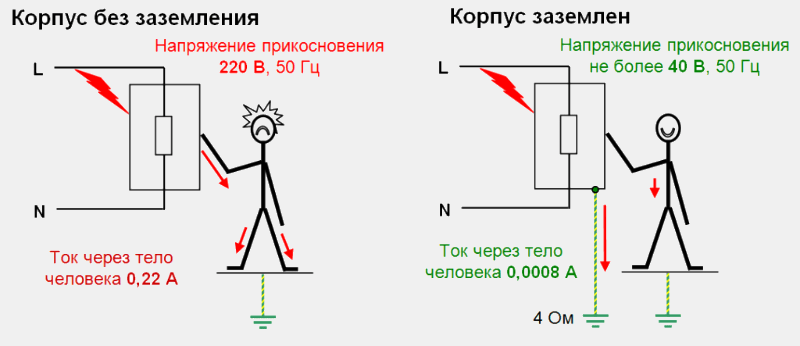

Как работает заземление
Для чего необходимо заземление и принцип его действия, необходимо знать, даже домашнему мастеру. Заземление выполняет функцию защиты от возможного поражения током, в случае пробоя изоляции, после которого напряжение поступает на корпус металлических бытовых устройств. Если заземление сконструировано правильно, то ток направится в грунт и при касании не ударит пользователя.
Если в систему подачи электроэнергии встроено специальное устройство, которое отключает работу сети, то при подобной утечке напряжения оно выключит подачу тока.
Недостаточно знаний, как правильно сделать заземление на даче и в частном доме, еще нужно при конструировании соблюдать все параметры. В иной ситуации контур будет иметь большее сопротивление и не сможет выполнять функцию защиты.
Контуром заземления является конструкция из металлических штырей и шин, которая располагается в земле и в случае пробоя изоляции отводит напряжение в грунт. Не любой тип грунта, принимает ток. Поэтому обустройство заземления, желательно проводить на определенных типах почвы.
Идеально подходят для заземления:
чернозем;
суглинистая и глинистая почва;
Отметим, что заземление должно быть обустроено ниже отметки промерзания грунта. В обратном случае, зимой, устройство будет выполнять свои функции, только частично. При конструировании следует учесть, что контур заземления, должен располагаться на расстоянии 1-10 метров от жилой постройки, для отвода на определенное расстояние, необходимо прокопать траншею и проложить контур.
Контур бывает:
треугольным;
прямоугольным;
овальным;
линейным и дуговым. Линейное заземление
Для конструирования заземления, лучше выбирать треугольную разновидность контура, но есть и другие варианты.

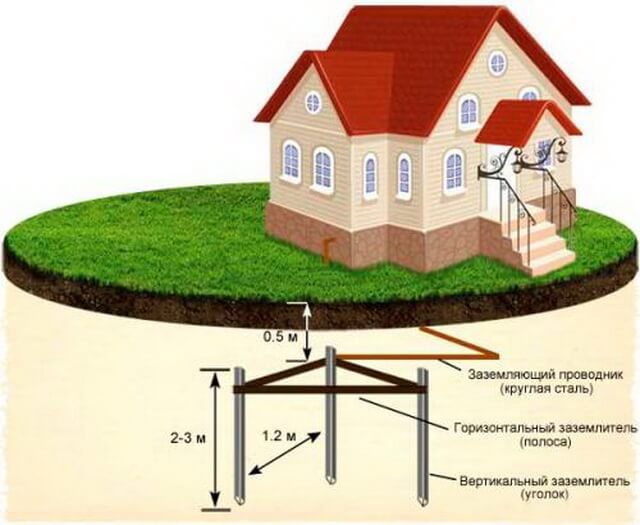

Треугольник
Зная, как сделать заземление в частном доме и на даче, домашние специалисты, отдают предпочтения треугольным вариантам. Заключается выбор именно этого варианта, в том, что при маленьких размерах изделия ток рассеивается по разным сторонам, также отметим, что затраты на конструирование минимальные и контур соответствует всем нормам.
Во время конструирования равнобедренного треугольного контура, минимальная длина сторон равняется длине отрезков, а максимальная может достигаться соединением нескольких отрезком металла.
Не всегда получается выкопать яму, чтобы получился равносторонний треугольник, так как могут попасться камни или тяжело обрабатываться почва. В таких ситуациях стороны, необходимо сместить, принцип действия и эффективность не изменится.
Линейный
Некоторым гораздо легче организовать линейный контур заземления. Конструирование подобной схемы заключается в линейном соединение штырей, с помощью электродов. Промежуток между штырями в этом случае также приравнивается к длине электродов. При организации подобной схемы понадобится больше штырей, так как необходимо добиться большего рассеивания напряжения. Но так как горизонтальные электроды, нужно долго забивать и их много, при возможности отдают предпочтение треугольным контурам.
Выбираем схему заземления
При организации заземления для частного дома или загородного участка используют только 2 схемы.
схемы заземления
А именно: TN-C-S или TT. Ко многим домам частного сектора подходят двухжильные жилы кабеля, которые передают напряжение 220 вольт, также могут подходить четырех жильные кабеля, с напряжением 380 вольт.
Если подходит 4 жильный кабель, то в его конструкции есть жила, которая является защитным проводником, то есть, она предназначена для заземления и нуля. Но такие кабели не обеспечивают защитой от поражения током в случае пробоя изоляции. По такой причине практически все опытные электрики рекомендуют заменить старые двухжильные кабели, на новые 3 жильные, для 220 вольт, а 4 жильные, на 5 жильные для получения напряжения в 380 вольт.
Организация получения электричества используя трехжильные кабели, начинается с разделения жил на нейтральные и проводниковые. Проводят такую манипуляцию во время подключения в электрическом щитке до подключения к счетчику. И в зависимости от метода разделения получают одну из 2 схем.
Данный способ заземления рекомендован для подключения бойлера или водонагревателя.

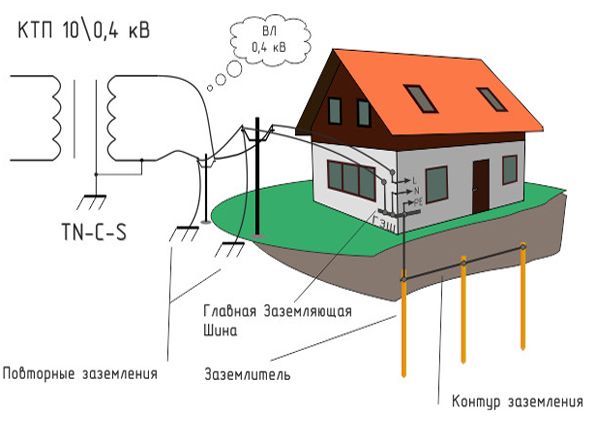

TN-C-S схема
Изучив материал о том, как правильно сделать заземление на даче и в частном доме и выбрав представленную схему, для организации заземления, важно обратить внимание, что подобная система требует установки устройства аварийного отключения и дифавтоматов. Если в схему не включить такие устройства, заземление не будет выполнять своих функций.
Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом.
Организация данной схемы проводится с помощью разделения кабеля на нейтральные и жилу заземления, для этого, необходимо 3 шины, одна, из которых будет земляная, другая диэлектрическая и третья будет выполнять расщепительную функцию для подключения напряжения.
Металлическую шину фиксируют на корпусе распределительного щитка, но с качественным контактом. Чтобы обеспечить качественный контакт, на месте соединения очищают краску.
Диэлектрическую шину, устанавливают на рейку фиксации автоматов, но нужно добиться, чтобы жилы не пересекались между собой.
Подключение выполняется таким образом:
проводник, который приходит с линии, заводится на расщепительную шину;
на эту шину подключаем и провод с контуром заземления;
далее с одного разъема, медным проводом ставится перемычка на земляную шину;
с последнего незанятого разъема делается перемычка на нулевую жилу или шину нейтрали.
Таким образом мы провели подключение контура по рассматриваемой схеме, теперь можно подключать кабель питания. При таком подключении важно соблюдать технологию и следить, чтобы не пересекалась жила нуля и земли.
Заземление по системе TT
Подключение схемой ТТ выполняется легче чем предыдущей. От основной линии электричества, со столба к щитку подходят всего 2 кабеля. Один из них является фазой, а второй нулем. Жила с напряжением используется как фазная, а защитная крепится к шине с нулевым проводником и считается нулем. Таким образом, на шину заземления подается проводник, от сконструированного контура.
К недостатку данной схемы относят, тот факт, что контур выполняет функцию защиты, только тех приборов, которые предусмотрены для использования с заземлением. Если есть техника, которая оснащена двухжильными проводами, то в случае пробоя изоляции прибор окажется под напряжением.
Если даже корпус приборов заземлять отдельными кабелями, на корпусе останется напряжение, по этой причине большинство пользуются именно первой схемой, так как она является более надежной и более безопасной.
Список инструментов и материалов
Обладая знаниями о том, как сделать заземление в частном доме и на даче, необходимо иметь некоторый инструмент:
перфоратор или кувалду;
электроды и аппарат для сварочных работ;
лопату и строительную рулетку для замеров участка и материалов;
топор, который можно использовать для вырубки корней, обнаруженных во время рытья траншеи;
болгарка для резки металла, который используется при конструировании контура заземления.
Также необходимо выбрать заземлитель. Он разделяется по сроку эксплуатации.
Это может быть:
арматура, трубы или уголки, срок службы которых составляет всего 5-7 лет;
оцинкованный материал, срок службы, которого от 15 до 20 лет;
омедненный электрод, который прослужит 30-40 лет;
нержавеющая сталь, срок службы, которой целый век.
Что касается заземлителей, то споры о лучшем из них не прекращаются. Поэтому необходимо выбрать более подходящий для вас.
Монтажные работы
Зная, как правильно сделать заземление на даче и в частном доме, и сделав все требуемые для работы подсчеты, можно приступать к выполнению конструирования контура. Рабочий процесс начинается с выбора и подготовки участка.
Как выбрать место заземления
Только в том случае заземление будет функционировать, если выбрать правильное место для его конструирования. По выбору места, есть множество рекомендаций.
Основные рекомендации выбора участка:
Не рекомендуется размещать контур, в местах где часто находятся животные и люди. Если пробивается изоляция на кабеле напряжение уходит в землю и если на этом участке будет находиться в этот момент человек или животное, то вероятность получить электрический разряд велика. Рекомендуется установленный проводник оградить для собственной безопасности и безопасности домочадцев.
Многие мастера настоятельно рекомендуют заземлитель конструировать с северной стороны домостроения. Именно с северной стороны больше влаги на участке.
Если на участке почва влажная, то есть вероятность, что металлический контур заземления поддастся коррозии, в этом случае изготовлять его лучше из стали большого сечения. При изготовлении рекомендуется изделие покрыть специальным антикоррозийным составом. Если состав не проводит напряжение, эффективность конструкции снизится.
Не рекомендуется размещать контур в близости, от коммуникаций, особенно если это теплокоммуникации. Ведь в этом месте грунт постоянно сухой и негативно влияет на уровень сопротивления проводника.
Запрещается устанавливать контур заземления возле газопроводов. Особенно это касается труб, которые проложены в земле.
Во время конструирования, важно не забыть, что контур должен располагаться ниже уровня промерзания грунта. Идеально если он находится на полметра ниже промерзания.
Соблюдая правила и придерживаясь таких рекомендаций, даже новичок сможет правильно подобрать место для расположения контура заземления. И при этом заземлитель будет эффективно выполнять свою функцию защиты.
Монтаж конструкции
Разобравшись с местом и изучив материал, как правильно сделать заземление на даче и в частном доме, приступаем к следующему этапу изготовления. Он заключается в земельных работах. Желательно все делать аккуратно, так как во время выбора места вы могли не рассчитать и выбрать участок с проходящими коммуникациями.
Например:
водопроводная труба;
телефонный кабель;
кабель электропередач.
Желательно, чтобы заземление от таких коммуникаций было на расстоянии. Для организации контура, необходимо иметь лопату лом и бур. Траншея выкапывается лопатой, а заканчивается ямой. Если сварочные работы не удобно проводить, качество швов естественно будет плохим, а от этого зависит уровень безопасности заземления.
Что касается болтового соединения, то оно допустимо, только в местах выводов стальной полосы. Но при этом рекомендуется использовать клеммы с зажимными наконечниками, которые обеспечат надежное соединение. При изготовлении конструкции сварочный шов должен быть сплошным и не менее 10 см длины.
Проверяем работу заземления
Имея знания о том, как сделать заземление в частном доме и на даче, многие не знают о правильности проверки изготовленной конструкции, а это очень важно. Проверка контура проводится с применением самого обычного мультиметра. Для этого нужно завершить работу изготовления и включить подачу напряжения, а также повернуть переключатель на устройстве в положение максимум в режиме переменного тока. Далее необходимо прибором замерить напряжение в сети, для чего нужно замкнуть контактами фазу с нулем, а затем замыкается фазу с землей и сравниваются показатели.
Если показатели расходятся менее чем на 10 единиц, то конструкция изготовлена правильно и работает эффективно. В том случае, когда разница показателей сильно отличается, можно их улучшить. От любого края треугольного контура, нужно прокопать 3 метровую траншею с другого края вбить электрод и соединить его с основным. Для соединения используется все та же сварка. После этого траншея закапывается и проводится повторная проверка.
В основном одного добавочного луча заземления в таких ситуациях достаточно. Если этого недостаточно, скорей всего при изготовлении была допущена ошибка.
Самой частой ошибкой во время самостоятельного конструирования контура, является перемыкание нейтрали с заземлением. Такая ошибка может заставлять срабатывать устройство аварийного отключения.
Также часто допускают ошибку, когда подключают контакт заземляющего кабеля к нулю. В этом случае часто происходит пробой изоляции, ведь нуль под воздействием сопротивления нагревается, и изоляция подгорает и пробивается напряжением. После этого ноль пропадает, а напряжение появляется на корпусе включенных устройств.
Частенько домашние мастера подключают жилу заземления к приборам и радиаторам отопительной системы, но этого делать нельзя. Также не рекомендуется для подключения использовать кабели с алюминиевыми жилами, они имеют более высокий уровень сопротивления, по сравнению с медными. Не стоит забывать и про отключение электричества во время работ по электромонтажу. Это не безопасно для жизни.
Как выполнить прокладку кабеля в земле?
Прокладка кабеля в земле — это процесс установки кабеля в земле для передачи электрической энергии или передачи данных между двумя точками. Чтобы выполнить прокладку кабеля в земле, нужно выполнить следующие шаги:
Определите требуемый тип кабеля и количество необходимых метров. Убедитесь, что выбранный кабель соответствует необходимым техническим характеристикам, например, току, напряжению и сопротивлению.
Определите требования к глубине заложения кабеля. Глубина заложения зависит от типа кабеля, климатических условий и прочих факторов.
На месте, где вы собираетесь прокладывать кабель, с помощью металлоискателя убедитесь, что в земле нет подземных коммуникаций (водопровод, газопровод, телефонный кабель и т.д.).
Расчистите участок земли, на котором вы собираетесь прокладывать кабель. Убедитесь, что поверхность ровная и отсутствуют острые предметы, которые могут повредить кабель.
В случае, если заложение кабеля происходит на значительную глубину, необходимо сделать траншею. Глубина траншеи должна соответствовать требованиям безопасности и зависит от типа кабеля.
При необходимости сделайте грунтовую подготовку, например, установите грунтовые подушки и/или наполните траншею песком.
Поместите кабель в траншею или канаву таким образом, чтобы он не был перенапряжен или перекручен. Кабель должен лежать на грунте вдоль дна траншеи или быть закрытым слоем грунта.
Заполните траншею грунтом до уровня поверхности. Убедитесь, что кабель закрыт слоем грунта и не выступает над поверхностью.
При необходимости установите маркеры, которые будут указывать на местоположение кабеля. Это может быть полезно в случае, если понадобится произвести ремонт или замену кабеля в будущем.
Проверьте качество прокладки кабеля, убедившись, что он не
Шаг 4: Установите маркеры
После определения местоположения кабеля на участке земли, следующим шагом является установка маркеров. Они помогут вам сохранить точность местоположения кабеля во время процесса прокладки.
Для установки маркеров вы можете использовать специальные флажки или просто палки, которые закрепляются в земле. Расставьте маркеры вдоль маршрута кабеля с интервалом в несколько метров.
Шаг 5: Подготовьте землю
Перед прокладкой кабеля необходимо подготовить землю. Если вы знаете, что на участке могут быть камни или корни деревьев, вы должны удалить их, чтобы не повредить кабель во время прокладки.
Также необходимо выровнять поверхность участка, чтобы избежать прогибов и неровностей, которые могут привести к повреждению кабеля.
Шаг 6: Проложите кабель в земле
Теперь, когда участок подготовлен, можно приступить к прокладке кабеля. Кабель необходимо положить в заранее подготовленную траншею на глубину не менее 50 см. Если кабель будет расположен на глубине менее 50 см, он может повредиться при проходе тяжелой техники или при сильных заморозках.
Шаг 7: Закопайте кабель и установите крышку
После того, как кабель проложен в траншею, его необходимо закопать и установить крышку. Крышка защитит кабель от повреждений, таких как высокое давление земли или воздействие тяжелой техники. Крышка также поможет вам в дальнейшем легко найти местоположение кабеля, если это потребуется.
Шаг 8: Проверьте качество сигнала
После прокладки кабеля в земле, необходимо проверить его качество сигнала. Это можно сделать с помощью специального тестера, который определит, насколько хорошо передается сигнал по кабелю.
Теперь вы знаете, как выполнить прокладку кабеля в земле. Этот процесс требует тщательной подготовки и соблюдения определенных правил и инструкций, но
Когда заземление здания производится через грунт, то проводник должен быть закреплен в земле на глубине не менее 0,5 м и быть обнаженным на поверхности на 0,1-0,3 м для соединения с системой заземления здания.
Прокладка заземляющего провода в земле выполняется на глубину, определяемую климатическими условиями и грунтовыми водами. В местах прохода заземляющего провода под дорогами и трамвайными путями прокладку производят в трубах, каналах или кабельных каналах. Все соединения заземляющего провода выполняются при помощи сварки, при этом стыки должны быть качественно очищены и обезжирены, чтобы обеспечить хороший контакт и малое сопротивление.
