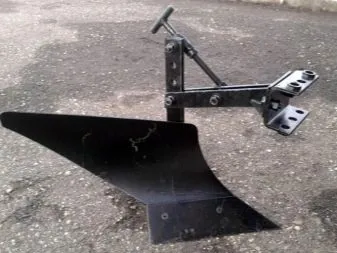

Изготовление ручного плуга своими руками — варианты корпусов, теория и практика для мотоблока и других видов

При подготовке почвы к посеву одним из наиболее утомительных этапов является ее вспашка. Если у вас есть доступ к технике, такой как мотоблок или минитрактор, эта задача может быть переложена на них. Однако для проведения вспашки требуется использование плуга. Приобретение готового плуга может быть слишком дорогим вариантом.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

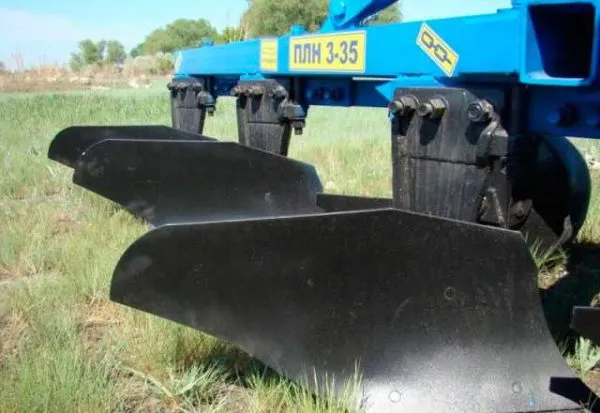

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

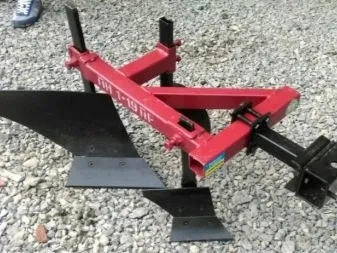

Небольшой тракторный плуг

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.

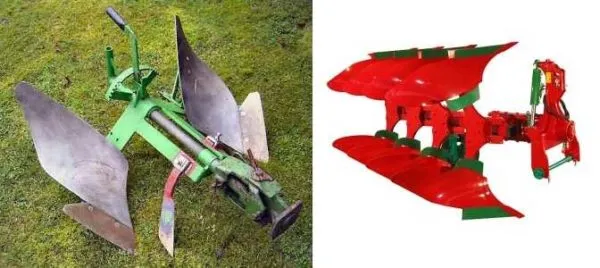

• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

Оборотные плуги — одно- и много- корпусные

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

• боковой вертикальной детали полозка;
• горизонтальной плоскости снизу полозка;
• передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

• рабочие:

• корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

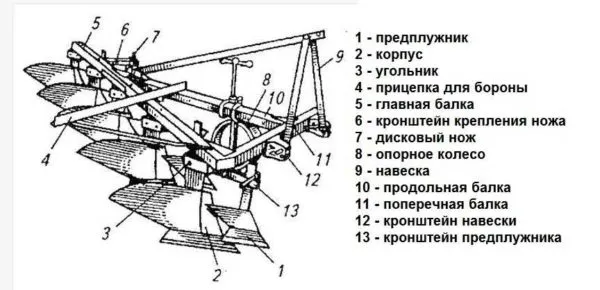

Устройство плуга общего назначения

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

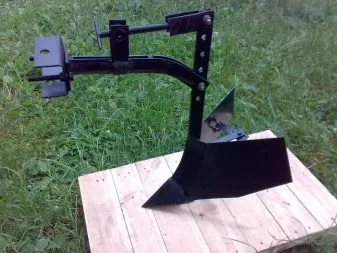

Корпус с лемехом и отвалом

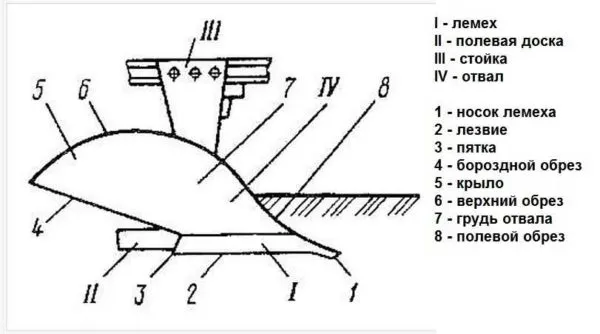

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).

• культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;

Конструирование

Для того чтоб сделать самодельный плуг вам необходимы инструменты: вальцы, болгарку, газовый резак, крепежи, молоток и сварочный аппарат.

Составляющие самой простой модели: на полевой доске лемех с ножом, примыкающий отвал, все это закреплено на вертикальной стойке.

Перед сборкой и изготовлением нужно выполнить точный макет из плотного картона. Размеры вашего агрегата должны быть выверены по трем направляющим плоскостям: горизонтальной ходовой доски; вертикальной кромки полозка и наклонной отвальной.

Крепите так, чтоб нижний край лемеха был на 10-20 мм ниже края ходовой доски, а лемех и отвал своими боковыми краями должны лежать на одной прямой и выступать на 8-10 мм за вертикаль полозка. Следите, чтоб рабочая плоскость режущего клина примыкала к отвалу без зазора.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

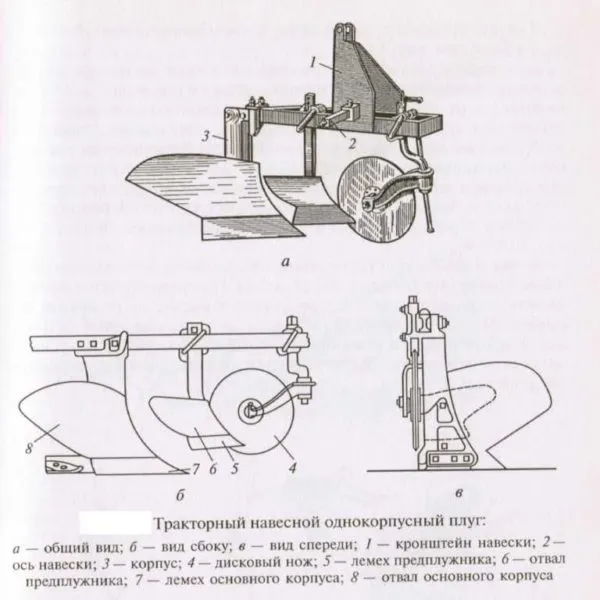

Плуг общего назначения на трактор (однокорпусный)

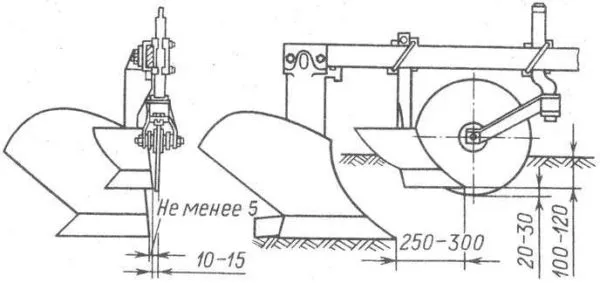

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плуга

Чертеж плуга с размерами

Принцип работы

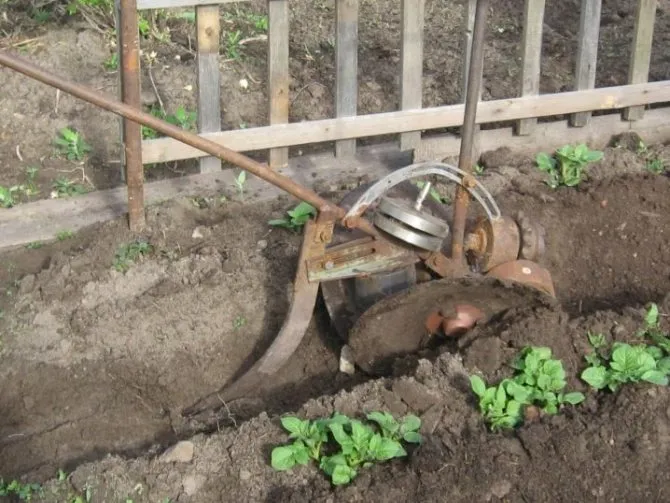

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Благодаря устройству в виде крыльев отвалы падают на рядок с культурой и слегка его присыпают. Вместе со срезанной землей удаляется сорная растительность.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Видео-уроки по изготовлению плугов

Вероятно такая проблема возникает у многих садоводов и огородников. Имеется маленький участок земли – одна или три сотки, и её нужно вспахать. Лопатой муторно, коня сейчас нигде не найти, трактор не въедет. Купить какой культиватор за штуку баксов и использовать его по часу в год – давит жаба. Начал рыть по просторам интернета – неужели ручной плуг, только наше изобретение – а что придумали жадные буржуи?

Оказывается у буржуинов такой девайс существовал давно, но использовали они его только для последующих доработок земли – поверхностной культивации, неглубокого окучивания, изготовления борозд при посадке. То есть, чтобы вручную тянуть плуг по дерну вместо коня двумя людьми, такого там не наблюдается. Вероятно лучше сброситься в округе нескольким хозяевам и купить мотоблок. Так появляются колхозы и социализм, что тоже не радует. А вот как они пахали; женщины в голландском поле 1919г. делают ручными плужками борозды для посадки мака:

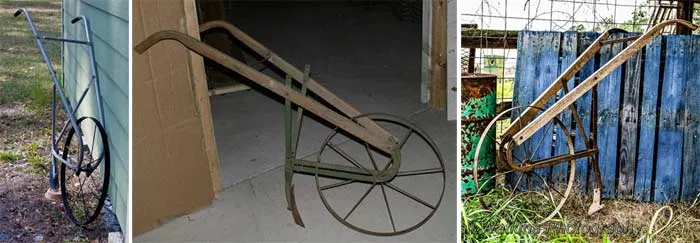

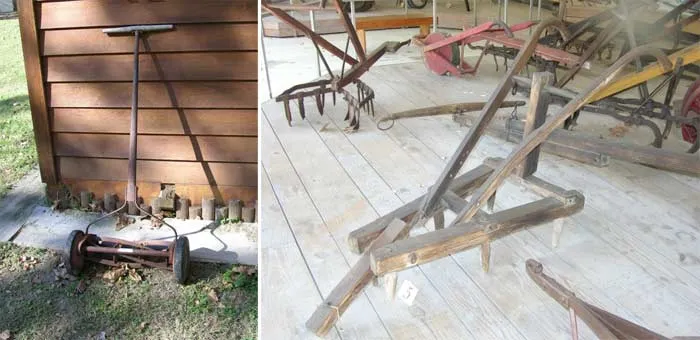

Ручные плужки с большими колесами в начале 20 века делались чуть ли не в массовом порядке:

По такому же принципу буржуины делали и ручные культиваторы.

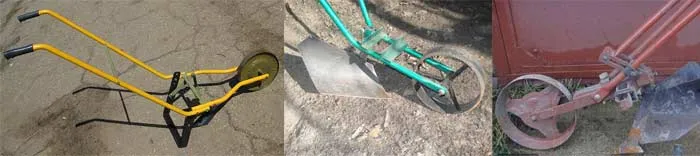

Теперь остановимся на наших рукодельцах. В связи с участившейся потребностью ручных плужков, их начали выпускать чуть ли не на каждом заводе. Конструкции такого изделия у всех практически идентичны и предназначены для использования в качестве тягла великовозрастного дитяти, который на сотке и физразминку сделает, и родителям поможет. Выглядит это так:

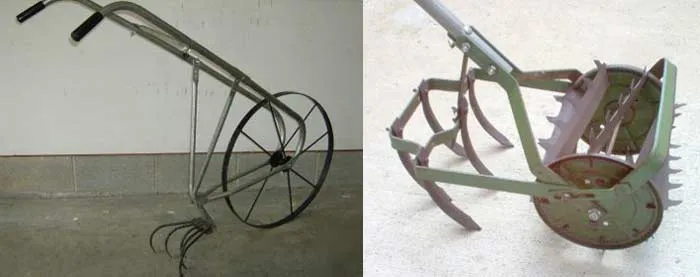

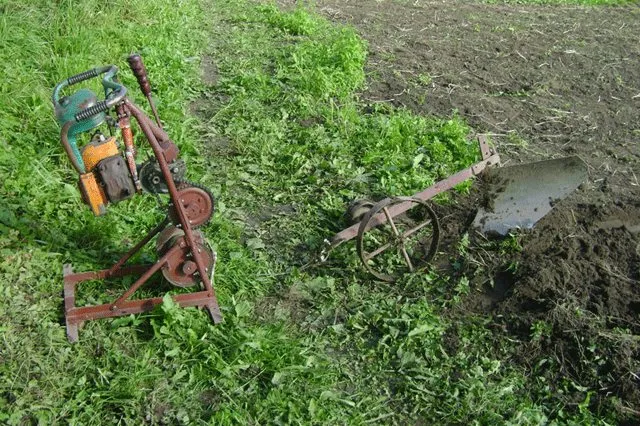

Данные конструкции постоянно совершенствуются как предприятиями, так и народными умельцами. Ставятся ролики и диски, в виде тяги используется либо веревка, либо труба с поперечиной. Может использоваться рама от велосипеда:

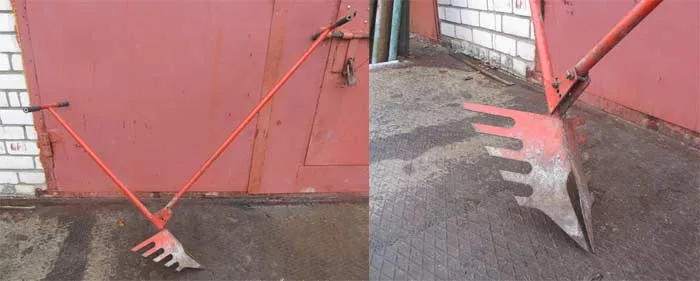

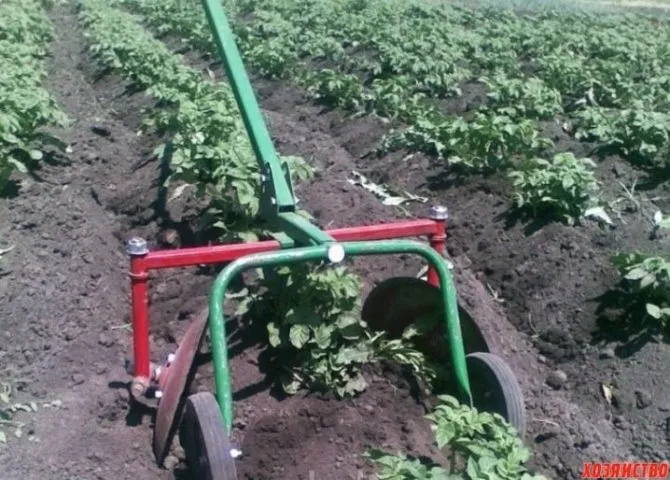

Очень интересная белорусская самоделка, мне понравилась форма ручного плуга – окучника:

Параллельно с такими поисками нашел старинную американскую ручную газоноосилку. Всё примитивно – пара ножей, два колеса. И еще ручная борона старых ковбоев. Может быть кто попробует:

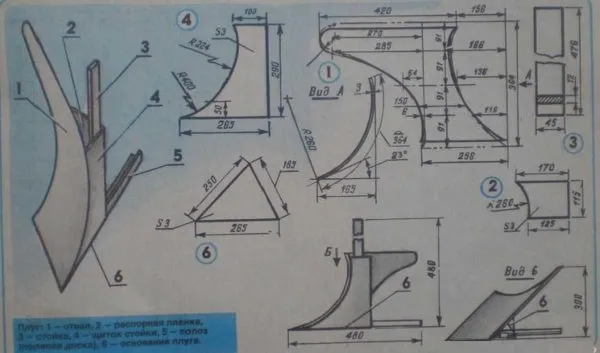

Вот он, чертеж ручного плуга:
