Как сделать плуг на мини-трактор своими руками?

Плуг — это инструмент, который служит для обработки твердой почвы путем вспашки, и он был в использовании с самых древних времен. Специфическое назначение плуга определяет его технические характеристики и качество, включая особенности конструкции рамы и рабочей части, разнообразные механизмы крепления и поддержки, а также материал и толщину изготовления.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной – для пахоты мягкой земли малой площади;
• конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для мини-трактора требует наличия основного инструмента:

И дополнительного инструмента, список которого определяется конструкцией конкретного механизма и условиями его производства.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформация, сильная ржавчина – недопустимы.

Список материалов, которые могут понадобиться:

• толстопрофильный листовой металл высокой прочности;
• металлические уголки и пластины достаточной толщины;
• болты различного калибра;
• дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как сделать?

Для того чтобы облегчить процесс сборки плуга для мини-трактора, можно пойти путем реконструкции другого одноимённого орудия труда, используемого в связке с тягловыми объектами: конный плуг или предплужник от пашущего механизма большого трактора.

Сборка нужного агрегата требует составления правильных чертежей. Их наличие обеспечит оптимизацию конструкции, уменьшение количества составных деталей, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами мини-трактора, свойствами обрабатываемой почвы. В процессе изготовления важно придерживаться данных параметров.

На этапе проектирования стоит вырисовать отдельно каждую деталь, имеющую неправильную форму, с соблюдением натуральной величины. В дальнейшем из таких чертежей можно будет создать лекало для переноса изображения детали на металлическую заготовку. Некоторые вариации чертежа плуга показаны на рисунке 2 и 3.

Рассмотрим два варианта изготовления плуга для мини-трактора.

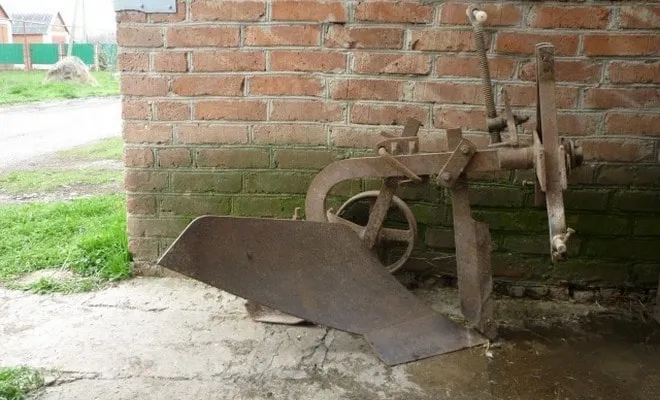

Из конского плуга

Данная конфигурация плуга, агрегатируемая с мини-трактором, считается наиболее простой в изготовлении. Вся работа по реконструкции конного плуга сводится к тому, чтобы приспособить к нему раму, имеющую специальный механизм крепления, оснастить его колесом (при необходимости) и утяжелителем.

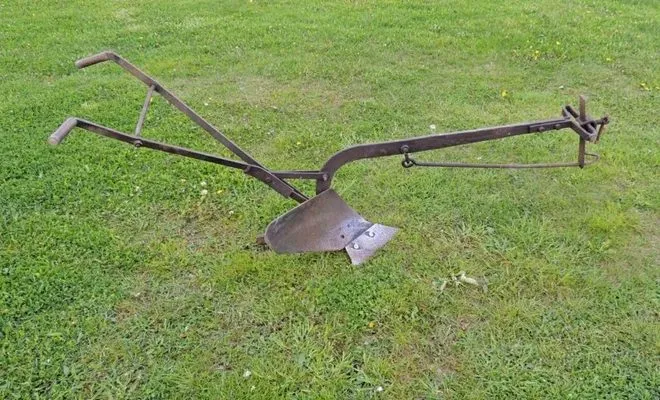

Конный плуг состоит из корпуса и двухсторонней рамы, которая служит механизмом крепления к упряжи животного и средством управления процессом вспахивания. Простейшая его конфигурация показана на фотографии 4.

В данном случае нужно реконструировать крепежную часть конного плуга в ту, которая будет инсталлироваться на мини-трактор с применением наименьших усилий. Упростить этот процесс можно путем изготовления фаркопа для тракторного крепления. Его экземпляр показан на фотографии 5.

Тягово-сцепное устройство – простое в изготовлении. Широкая пластина, имеющая в краях по два горизонтальных отверстия с внутренней резьбой, дополняется выступом посередине, в который вкручивается/вваривается форкопный шар с ножкой. По центру пластины крепится деталь Г-образной формы, служащая стопорным механизмом для рамы плуга, одетой на фаркоп. Пластина помещается между двумя «ушами» тракторного крепления, фиксируется при помощи четырех болтов.

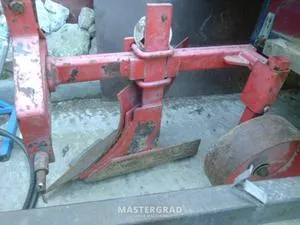

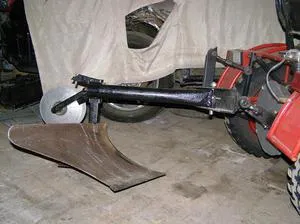

Приведенная на фотографии 4 модификация конного плуга, оснащена специальным колесом. Оно служит упором для рамы конструкции, с его помощью можно регулировать глубину вхождения плуга в почву.

Регулировка осуществляется при помощи простого механизма – скобы с резьбой, в которую вкручивается зажимной болт. Стойка колеса может вертикально двигаться внутри скобы. Болт фиксирует ее в нужном положении. Данная конструкция позволяет при необходимости двигать скобу вдоль рамы плуга.

Само колесо выполнено из металлического обода, спиц и барабана оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, арматурные прутья, кусок трубы с диаметром равным диаметру оси колеса.

Металлическая лента изгибается в виде обруча, ее края свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки. Отрезок трубы, равный ширине ленты, укладывается в центр круга. Измеряется расстояние от обода до внешней поверхности трубы – барабана. Арматурные спицы будут равны этому расстоянию. Полученные заготовки свариваются между собой. Для улучшения характеристик кручения колеса в барабан можно вварить подшипник соответствующего диаметра. Это снизит трение и уменьшит нагрузку на ось колеса.

Описываемая конструкция плуга может эксплуатироваться двумя способами. В первом случае понадобится второй человек, который будет управлять плугом сзади, корректируя линию борозды. При этом «управляющий» осуществляет нажим на раму, необходимый для достаточного погружения лемеха в землю.

Во втором случае присутствие помощника необязательно. Плуг утяжеляется и движется сам по себе. В качестве груза может выступать кусок тяжелого металла или камень, заключенный в оправу. Утяжелитель размещается с края, удаленного от трактора. В таком случае давление на лемех будет максимальным при имеющемся весе. Для того чтобы груз не переворачивал плуг, его стоит закреплять с нижней стороны рамы.

При эксплуатации плуга без второго человека стоит учитывать фактор искривления борозды. Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Для устранения этой проблемы необходимо обустроить его «жесткое» сцепление с трактором. В таком случае тягловый механизм будет править полосу борозды.

Из предплужников

Предплужник – элемент тракторного плуга, служащий для срезания верхнего слоя почвы в процессе ее вспахивания. Фотография 6.

Его форма схожа с рабочим корпусом плужного лемеха, а размер вполовину меньше. Данный факт позволяет эффективно использовать предплужник в качестве плуга для мини-трактора.

В процессе конструирования понадобится сварить раму, которая будет удерживать предплужник и крепиться к фаркопу трактора, а также оснастить ее колесом упора.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемой почвы, объем будущих работ. Если предполагается вспахивание большой площади земли, можно использовать два предплужника на одной раме. В таком случае плуг получится двухкорпусный. Это необходимо для того, чтобы снизить нагрузку на один корпус лемеха и уменьшить его износ.

Процесс сборки конструкции, ее инсталляции на трактор схож с реконструкцией конного плуга. Изготавливается рама похожей конфигурации, колесо, крепления для стойки лемеха и всей конструкции к фаркопу. Монтируется утяжелитель или ручки управления, предназначенные для ручной коррекции борозды.

Как сделать самодельный плуг для минитрактора

Обработка земли является самой трудоемкой задачей для дачников и сельских жителей. Обработка земли после уборочных работ и подготовка почвы к посевам — это самые тяжелые виды ручных работ. Значительно облегчить выполнение данных работ сможет помочь плуг.

Плуг – это сельскохозяйственный инструмент с установленным широким стальным лемехом, который используется для вспахивания грунта. Помимо обработки земли, плуги также используются для подводных работ, при поиске нефти, для укладки проводов.

На начальных этапах использования плуга как сельскохозяйственного инструмента его за собой тягали люди, немного позже для этой цели начали запрягать домашний скот (лошади, буйволы), сейчас же эту трудоемкую физическую работы выполняет сельскохозяйственная техника — минитрактор или комбайн.

Главная задача данного оборудования состоит в переворачивании верхней части земли. Такая процедура значительно освобождает землю от сорняков. Во время вспашки нарушается корневая система этих растений, уже начавших рост, но еще сильно окрепших. Помимо этого, одновременно с перевернувшимся пластом грунта уходят глубоко в землю семена еще не выросших сорняков, что, естественно, осложняет их последующее прорастание. Много семян сорняков во время вспахивания и вовсе умирает. При вспахивании земля становится рыхлой, более податливой и мягкой, что в последующем делает посев гораздо эффективней и положительно влияет на рост культурных семян.

Разновидности плугов, их достоинства и недостатки

На сегодняшний день сельские хозяйства применяют для обработки земли различные виды плугов. Отличаются эти сельскохозяйственные инструменты по двум показателям:

• по способу вспашки;
• по способу агрегирования.

По последнему показателю устройства могут быть полунавесными, навесными и прицепными. Каждый из описанных типов имеет своими достоинства и недостатки.

Прицепной плуг приводится в действие лишь с помощью транспортных колес. Сегодня в сельском хозяйстве используется редко, так как основная масса минитракторов оборудована навесной системой с установленным гидроцилиндром. К достоинствам относится тот фактор, что, как утверждают агрономы, после обработки земли этим плугом пашня становится более равномерной и гладкой. Недостатком прицепного плуга является довольно большой угол разворота, что препятствует его использование одновременно с полунавесными и навесными в одном загоне.

Навесной плуг поднимается лишь с помощью тракторной навески. Размер и число корпусов варьируется с учетом уровня тяги трактора. К достоинствам данной модели относят малый вес конструкции, небольшой угол поворота, да и конструктивных частей в нем меньше. Недостатком считается то, что минитрактор не может поднять и установить в транспортное положение плуг с большим количеством корпусов.

Полунавесной плуг устанавливается в транспортное состояние с помощью тракторной навески и непосредственно колес плуга. К достоинствам относится довольно большое число корпусов. К недостаткам: большой угол поворота и довольно большое количество конструктивных элементов и деталей.

По способу пахоты делятся на оборотные плуги (для гладкой вспашки) и необоротные (загонный вариант передвижения).

Принцип работы и устройство

Конструктивно плуг состоит из транспортных опорных колес, рабочих органов, рамы, прицепного или навесного оборудования, которое требуется для соединения с комбайном или минитрактором.

Рабочими органам плуга являются почвоуглубители, лемешно-отвальной механизм, корпуса, ножи, предплужники (углоснимы).

Форма корпуса имеет основное значение при оценке качества вспашки. По конструкции корпусы бывают таких видов:

• безотвальные (используются для рыхления земли в ветроэрозионных и засушливых регионах);
• отвальные (для вспашки с рыхлением и оборотом пласта);
• с почвоуглубителями (для отвальной вспашки подзолистых, каштановых и маломощных почв и с черноземов одновременным заглублением уровня пахоты на 7-18 см);
• вырезные (для отвальной вспашки грунта с небольшим плодородным слоем и одновременным заглублением уровня вспашки до 6 см);
• дисковые (для вспашки твердых и тяжелых почв, с большим количеством корней деревьев и растений, а также для вспашки земли с перенасыщенной водой (как правило, возделывают рис));
• с накладным долотом (для вспашки засоренных камнями и твердых земель);
• комбинированные (для вспашки тяжелой почвы с одновременным активным разрыхлением).

Как правило, плуги общего предназначения оборудуются корпусами, где ширина захвата расположена в районе 20-45 см. Плуги специального предназначения, как правило, оснащены корпусами, которые имеют ширину захвата в районе 50-110 см.

Главное предназначение лемеха — срезать пласт земли и перенаправить его на отвал. Лемех подвергается быстрому износу, что выражается в затуплении и потере формы. Результатом этого является отклонение от технического процесса, увеличение расхода топлива у минитрактора и возрастание тягового сопротивления. Восстановить лемех можно кузнечным способом, предварительно разогрев его в горне.

Отвал срезает от стенки борозды пласт земли, деформирует ее, немного отодвигает в сторону и перекладывает вниз верхним слоем.

Отвал и лемех должны по линии соединения плотно прилегать между собой (допустимое расстояние — не больше 1 мм).

Основное назначение предплужника — отрезать верхний задернелый слой земли и переносить его на дно борозды. Сильное заглубление этого элемента повышает тяговое сопротивление непосредственно плуга, да и пласт задернелой земли хуже перемещается.

Нож режет землю вертикально по линии разделения пласта от общего массива грунта и улучшает разворот пласта, заделывание остатков растительности. Помимо этого, обеспечивается ровная стенка и дно борозды, а также устойчивый ход плуга. Как правило, ножи в плуге подвешиваются перед его крайним корпусом.

Принцип работы ножа состоит в том, что, передвигаясь в земле, плуг срезает пласт грунта, поднимает его кверху, крошит, подвергает деформации, оборачивает и перекладывает на уже уложенный пласт.

Как сделать плуг для минитрактора своими руками

Чтобы самостоятельно сделать плуг, необходимо знать некоторые нюансы.

Поднимая пласт земли на высоту до 30 см, корпус получает большие нагрузки, а его поверхность подвержена абразивному износу. Поэтому для рабочих частей самодельного плуга желательно использовать металл толщиной 4-6 мм.

Лемех желательно сделать съемным (перед использованием будет проще наточить). Из материалов лучше всего подходит сталь 9хС (изготавливают диски для циркулярки) либо сталь 45.

Учитывая все описанное выше, можно начинать делать отвал. Его делают тремя способами.

• Рабочая часть отвала в форме цилиндра. Если есть какой-то листогибочный инструмент (к примеру, вальцы), то для изготовления заготовки необходимой формы много труда не потребуется. Металлическую заготовку отвала (можно отрезать газовой электросваркой или ножницами по металлу) подают под наклоном в 21−24° на вальцы или листогиб, выгибают и правят по шаблону.
• В качестве отвала подходит труба (толщина стен около 6 мм) сечением 50-65 см. Из картона делают шаблон, прикладывают к трубе, проворят контур мелом и отрезают газосваркой. Если необходимо, то доводят молотом.
• Наиболее трудоемкий вариант, когда заготовку предварительно разогревают в горне и изгибают по матрице.

Корпус плуга делается из металлического листа (ст. 3 – ст. 10) не меньше 4 мм толщиной.

Специалисты советуют предварительно сделать все детали из картона и склеить их, сохраняя требуемые углы. Если эта картонная модель удовлетворит вашим требованиям, то можно приниматься за изготовления металлического плуга своими руками.

Сборка

Когда все части будут изготовлены в металле, для завершающей сборки будет необходим стальной лист размерами 500×500 мм и аппарат для сварки. К листу поочередно прихватываются (сохраняя нужные углы) сваркой части плуга: боковой щиток (и к листу, и к лемеху), лемех. К лемеху делается примерка отвала. При несоответствии углов, отвал доводят до правильного положения молотком и после сваркой немного прихватывают к боковому щитку и к задней части лемеха.

После на щиток приваривается пластина основания (сюда для лемеха приваривают упорные уголки) и распорная планка. Данную конструкцию тщательно осматривают и, при отсутствии каких-то погрешностей, плуг полностью сваривают. Стальной лист, на котором делалась сварка и сборка, отсоединяют от готового плуга при помощи «болгарки» или зубилом. Швы сварки непременно зачищают, лемех и отвал шлифуют шкуркой.

Чтобы самодельный плуг стал самоходным, на него устанавливают двухколесный мотоблок. Сделав плуг своими руками, можно за небольшие деньги купить сильного и надежного помощника в виде минитрактора, для обработки земли в поле, в огороде или на приусадебном участке.

Самостоятельное изготовление плуга на минитрактор

Многие сельскохозяйственные работы выполняются исключительно с помощью специальной техники и оборудования. Сделать их ручным путём невозможно, поэтому, если вы намерены заняться небольшим земледелием на дачном участке или возле частного дома, задумайтесь о предстоящей покупке такого незаменимого приспособления, как минитрактор.

Он позволит эффективно обрабатывать огородную территорию, поскольку экономичный, маневренный и быстрый.

Правда, купить сопутствующие элементы для обработки огорода может не каждый, что связано с их высокой стоимостью. Чтобы решить проблему, можно попробовать сделать самодельный плуг для минитрактора своими руками.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Преимущества самодельного минитрактора

Если возникает необходимость обработать землю перед предстоящим выращиванием каких-либо культур, особое внимание уделяется таким действиям, как вспашка и подготовка к посеву. А ведь осуществить их ручным путём очень проблематично, а иногда и невозможно. Поэтому вопрос выбора мотоблока или минитрактора с хорошим плугом встаёт по-особому остро. Приобретение детали в гипермаркете для огородников и дачников — удовольствие недешевое, поэтому следует отдать предпочтение самодельному изобретению. Кстати, такой вариант обладает многими бесспорными достоинствами, среди которых выделяются такие:

• Размеры будущей конструкции подбираются в соответствии с эксплуатационными условиями, в результате чего они полностью совпадают с требованиями владельца. С помощью подобного плуга вы сможете возделывать конкретный тип почвенной смеси, предназначенной для конкретных огородных культур. Среди основных параметров, которые можно выбрать самостоятельно: угол отвала, глубина и качество обработки, производительность труда, площадь захвата.
• Учитывая показатели мощности и производительности минитрактора, можно выполнить идеальное решение с максимальными показателями КПД. В таком случае вероятность перегрузок двигателя будет минимальной, такая проблема, как буксование, исчезнет, а захват станет наибольшим.
• При изготовлении самодельной модели принято использовать лучшие материалы от известных производителей. В таком случае сроки эксплуатации существенно возрастают.
• Кроме того, вы можете предусмотреть установку всевозможных деталей и насадок, которые существенно расширяют функциональность вашего плуга. С их помощью можно будет проводить ряд других мероприятий, включая вспашку, культивацию и боронование.

Исходя из вышесказанного можно с уверенностью заявить, что плуг, который сделан своими руками — это по-настоящему незаменимое средство для каждого дачника и огородника.

Геометрические параметры разработки

При желании изготовить плуг своими руками обратите внимание на такие важные показатели, как размеры и форма режущей части. Именно они определяют эффективность погружения агрегата в почву и объёмы перерабатываемой земли. Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории. Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

• угол кромки, которая входит в землю;
• угол величины изгиба лопастей.

Хороший угол кромки обеспечивает лёгкое вхождение приспособления в почву и фиксацию заданного положения. В большинстве случаев он держится на отметке 40 градусов. При слишком остром угле плуг выскальзывает наружу, а если угол большой, он банально не может решать поставленные задачи. В итоге земля начнёт застревать. Изгиб лопасти влияет на переворачиваемый стол, или угол отвала. Несложно догадаться, что чем больше размеры лопасти, тем больше земли она может обрабатывать за один раз. Правда, в таком случае нагрузка на минитрактор возрастает. Наилучшими показателями углов наклона являются градусы от 25 до 130.

Что касается рабочей части плуга, то в её качестве используется лемех, способный принимать на себя основную нагрузку. Его выполняют из прочной толстолистной стали. Что касается формы, то она может быть цилиндрической, полуцилиндрической или винтовой. Углы изгиба соответствуют углам наклона лопасти. К лемеху прикрепляют крепление держателя.

Наиболее востребованные типы конструкции

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки. В плане изготовления они очень простые, т. к. обладают простой формой и не нуждаются в соблюдении строгих геометрических форм. Для сравнения, изделия лемешного типа гораздо «капризнее».

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.

Важность составления чертежа

Перед тем как начать подбирать подходящие инструменты и материалы для работы, вы должны составить тщательный чертеж плуга для минитрактора. Здесь важно учитывать простоту изготовления, минимальное количество деталей и максимальную функциональность. Как правило, для выполнения работ за несколько проходов хватает однокорпусного решения, представляющего собой металлическую трубу с прямоугольным сечением, с одной стороны которой находится режущая часть, а с другой — крепеж и колесо.

Если необходимо обрабатывать большие площади, лучше отдать предпочтение самодельному двухкорпусному плугу для компактного трактора. Такое изделие состоит из нескольких рам, которые оснащены всевозможными инструментами, жестко соединенными между собой. Их используют для проведения различных операций. Для примера, с помощью подобного изделия можно осуществлять вспахивание и боронование земли.

После успешного выполнения чертежа остаётся провести деталировку и создать список материалов, которые необходимо приобрести. В процессе изготовления понадобится воспользоваться выкройкой, которая позволит определить площадь стального листа.

Убедитесь, что вы сделали всё правильно, а затем начинайте процедуру.

Приступаем к изготовлению

Если вы намерены создать самодельный плуг для минитрактора, отдавайте предпочтение легированным сталям, которые гарантируют максимальную прочность конструкции, снижают хрупкость и повышают износостойкость. Форму отвала изготавливают с учётом наличия необходимых инструментов и приборов. Чтобы точность изготовления была максимальной, используйте лишь листогибочные станки от проверенных производителей.

Вы должны понимать, что в условиях обычной мастерской необходимо будет применить обычные тиски и наковальню. Первым делом следует вырезать металлический лист толщиной от 3 мм, а затем поэтапно загнуть его. Делайте это с высокой точностью, т. к. любые ошибки повлекут за собой неспособность полноценно обрабатывать грунт. Для упрощения задачи достаточно применить готовый отрезок металлической трубы или баллона, вырезав по шаблону требуемый кусок.

В таком случае необходимо усилить нижнюю часть отвала лентой из металла толщиной 5 мм, что позволит повысить её прочность. Такой элемент фиксируют на потайных заклёпках или приваривают, защищая поверхность и затачивая её. На обратной стороне приваривается держатель длиной от 40 см. В нём можно проделать несколько отдельных отверстий под крепление, что позволит свободно обрабатывать почву на разной глубине.

При изготовлении корпуса необходимо применить прочную стальную трубу с сечением прямоугольного типа и диаметром от 3 мм. Оптимальная длина корпуса варьируется в пределах 0,4−1 м и определяется количеством навесных деталей, которые будут установлены на плуг. На один конец трубы следует установить фланец, который станет креплением для каркаса. На противоположной стороне фиксируют рабочую часть плуга, используя болты.

Если говорить о тяжелых конструкциях плуга, то здесь следует позаботиться о наличии направляющего колеса со стороны режущих элементов, а также вспомогательного с обратной стороны. Важно использовать колеса диаметром от 200 мм (если речь идёт о большом колесе), и диаметром 100 мм для меньшего колеса. Их размещают относительно осевой линии таким образом, чтобы конструкция находилась в равновесии, а нагрузка на трактор была снижена. Большое колесо устанавливают по ширине отвала, а маленькое — на половину этого расстояния с противоположной стороны.

Плуг для минитрактора — это один из самых незаменимых приборов, который должен быть в инвентаре каждого дачника или огородника. Заниматься земледелием без такого важного приспособления очень проблематично. К тому же его необязательно покупать, т. к. особые сложности в самостоятельном изготовлении практически отсутствуют. Достаточно найти схемы и чертежи, а затем приступить к выполнению пошаговой инструкции. В таком случае вы сможете сделать высокоэффективный инструмент за короткое время.

Какой выбрать и как эксплуатировать плуг для минитрактора

Плуг для минитрактора необходим для того, чтобы обрабатывать землю перед посадкой растений. Наличие агрегата позволяет повысить производительность труда. В магазинах представлен широкий выбор сельскохозяйственных инструментов, поэтому владельцы приусадебных участков найдут технику для сада и огорода. С ее помощью можно быстро обработать участки земли большой площади.

Для работ в саду подходят минитракторы, они имеют навесное оборудование. Купив плуг, можно быстро вспахать землю, подготовить ее для посадки растений.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

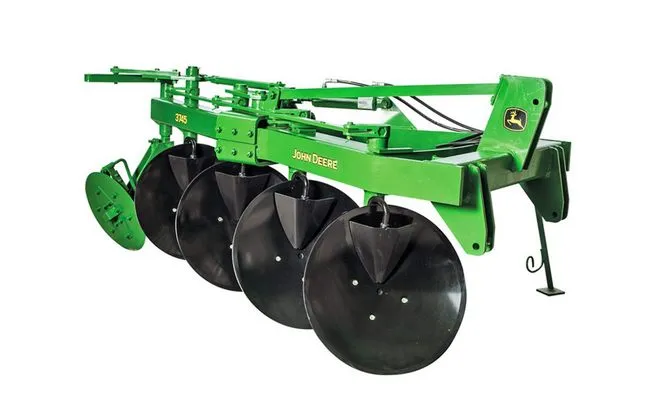

Дисковый плуг

Он подходит для обработки тяжелой земли ранней весной. Дисковый плуг отличается тем, что он вспахивает землю, но не переворачивает ее. Конструкция состоит из передней и задней рамы, на каждую из которых прикрепляют дисковые корпуса. Спереди устанавливают ножи, они делают канаву, по которой движутся диски.

На изделие крепится опорное колесо, с его помощью регулируют глубину вспашки земли. Для производства режущих элементов используется прочная сталь.

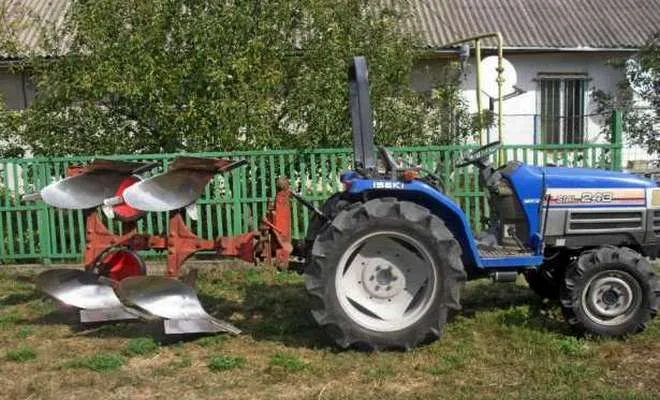

Оборотный плуг

Производители делают лемеха в форме пера, они загнуты кверху. Оборотный плуг для минитрактора предназначен для обработки твердого грунта. После вспашки почва становится мягкой, она начинает рассыпаться, а сорняки появляются реже.

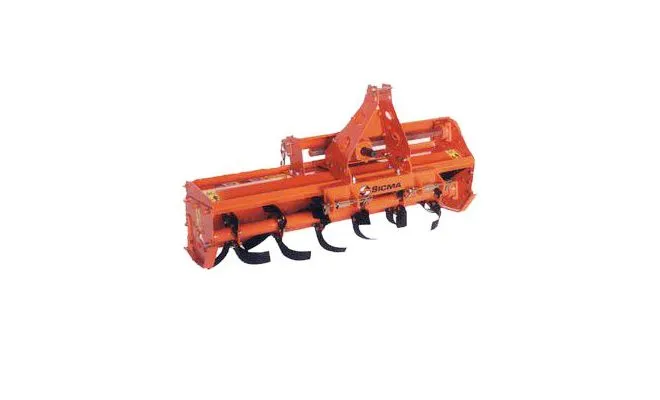

Роторный плуг

Механизм имеет несколько лемехов загнутой формы, производители закрепляют эти детали на одной оси. После включения минитрактора ось приходит в движение, она вращается и переворачивает почву. Агрегат может двигаться не только по прямой, но и по разным направлениям. Он вспахивает почву на глубину 25-30 см.

Как сделать плуг к минитрактору своими руками

Изготовление плуга своими руками станет хорошим вариантом для тех садоводов, которые желают сэкономить. Оснастку выполняют из уже имеющихся в хозяйстве материалов, подходят детали со старой сельскохозяйственной техники.

Самодельный плуг для минитрактора хорош тем, что его создают с учетом типа почвы на участке. При изготовлении агрегата принимают во внимание сельскохозяйственные культуры, которые будет выращиваться на земле. Если есть необходимость, для разных участков можно сделать разные виды плугов.

Магазинная продукция часто требует доработки, а самодельное изделие лишено многих недостатков.

Конструкция, выполненная из качественных материалов, не требует усиления. Благодаря тому что изделие делают из деталей, которые уже есть в домашнем хозяйстве, удается снизить расходы.

Самодельные плуги минитракторов хороши тем, что они создаются под уже имеющуюся сельскохозяйственную технику. При устройстве плуга необходимо учитывать мощность трактора, его производительность. Если возникнет необходимость, можно дополнительно укомплектовать его другими инструментами. Это позволит выполнять комбинированную обработку земельного участка.

Самостоятельно можно сделать отвальные инструменты, их рабочая часть выполнена в виде клиньев. Своими руками собирают дисковые плуги, они подходят для обработки твердых и тяжелых грунтов. Ими выполняют предварительную вспашку земли. Она разрезается ножами, выполненными в виде металлических дисков. Переворачивание пластов осуществляется с помощью отвальных элементов.

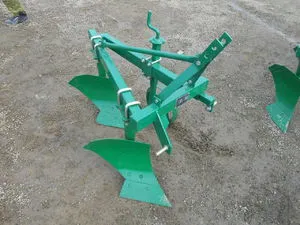

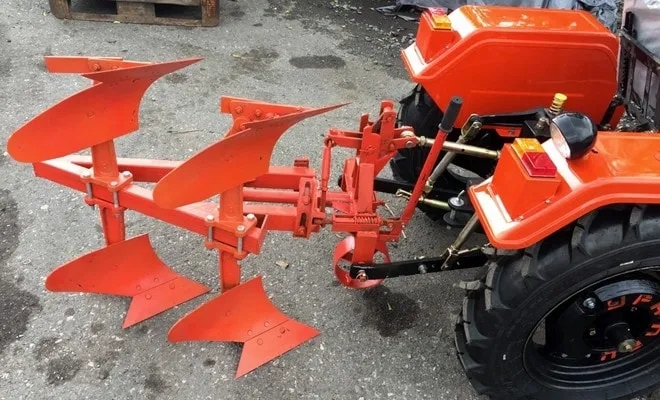

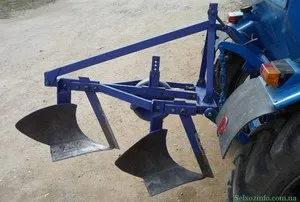

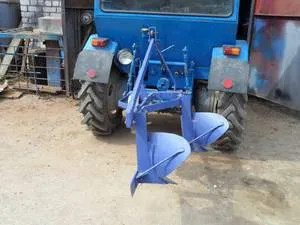

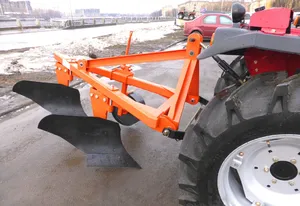

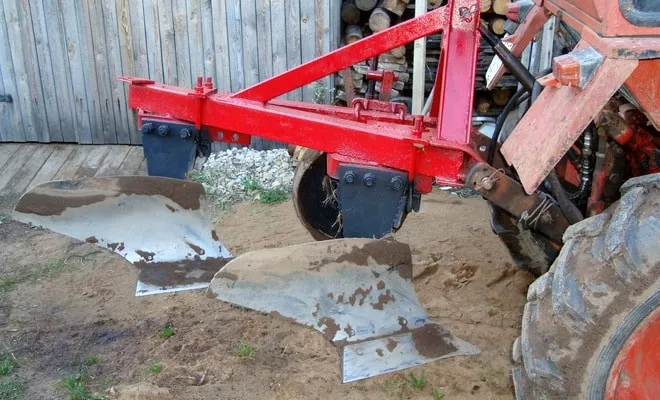

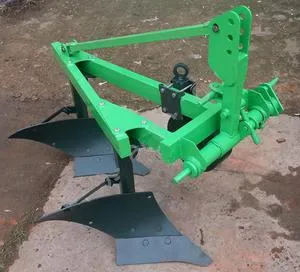

Высокую производительность имеют роторные изделия, но их сложно сделать в домашних условиях. Чаще всего собирают двухкорпусный плуг, его рабочие инструменты выполнены в виде лемехов. Имеется отвал. Это проверенная модель, которую выбирает большинство фермеров. Конструкцию можно дополнить подплужниками, они срезают верхний задернованный слой почвы.

Самодельный агрегат состоит из рамы, на нее крепятся детали. Для изготовления основания используется металлический профиль, он может быть прямоугольного или круглого сечения. Его толщина должна быть не менее 2-3 мм. Рабочие корпуса крепятся на раму, на нее же монтируют вспомогательные элементы.

Форма рамы зависит от того, какой управляющий элемент будет установлен на агрегате. Она должна соответствовать количеству инструментов, используемых в работе.

Перед тем как начинать работу над созданием лемешно-отвального плуга, следует учесть следующие геометрические особенности изделия:

1. Лемех. Это нижняя часть агрегата, она врезается в грунт.
2. В процессе перемещения плуга пласт земли сдвигается к отвалу. Он переворачивает его, разбивает на части. Грунт сдвигается в борозду.
3. Для того чтобы придать плугу правильное направление движения, необходима полевая доска. Благодаря установке этого элемента агрегат не смещается в сторону необработанной земли.

Для крепления инструмента на несущей раме нужна стойка, она удерживает нож. Строение лемеха следующее:

Благодаря этим элементам инструмент проникает в грунт. Двухкорпусный плуг подходит для обработки земельных участков небольшой площади.

Изготавливая агрегат, необходимо обращать внимание на форму режущей части и ее размеры. Они определяют то, насколько эффективно будет работать изделие. Эти показатели оказывают влияние на глубину погружения плуга в почву, а также на объем обрабатываемой земли.

Плохо, если при вспашке земли изделие выходит наружу или глубоко зарывается в почву. Если сборка агрегата была выполнена правильно, при движении вперед он двигается ровно, не отклоняясь от траектории.

Решив сделать плуг для минитрактора своими руками, необходимо подготовить чертежи плуга. Повышенного внимания при изготовлении требует угол кромки, входящей в землю, а также угол изгиба лопастей.

Если угол кромки подобран правильно, изделие легко входит в грунт. Лучше всего устанавливать элементы под углом 40°. Если он будет более острым, то агрегат выскользнет наружу, а при большом угле не сможет выполнить задачи, ведь он будет застревать в земле.

Изгиб лопастей влияет на угол отвала. Чем больше размер элемента, тем больше земли он захватывает за 1 проход. Но приняв решение сделать большую конструкцию, нужно учитывать, что из-за этого увеличится нагрузка на минитрактор.

Основная часть нагрузки приходится на лемех, поэтому его нужно делать из толстолистной стали. Необходимо приобрести подходящий лист металла. Форма элемента может быть следующей:

• винтовая;
• цилиндрическая;
• полуцилиндрическая.

Угол изгиба лемеха должен соответствовать тому, под каким размещена лопасть. Крепление держателя фиксируют к этому же элементу. Составляя чертеж, необходимо стремиться к его упрощению, ведь своими руками можно сделать агрегат с минимальным количеством деталей. Он должен быть простым и функциональным.

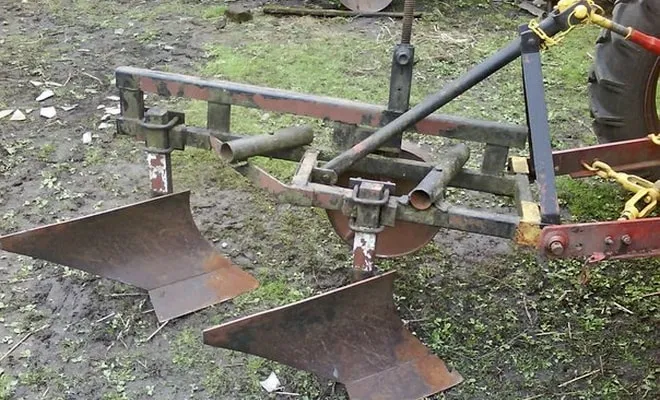

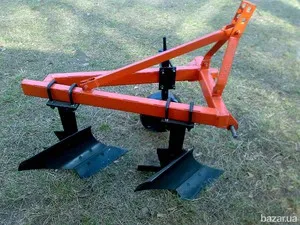

Двухкорпусное изделие состоит из нескольких рам, на них навешивают разные инструменты. Они жестко соединены между собой. С помощью 2х корпусной системы можно быстро вспахать и проборонить землю.

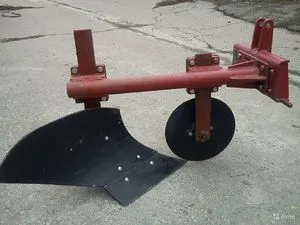

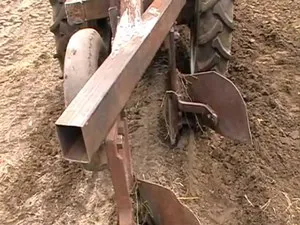

Если участок небольшой площади, для его обработки достаточно однокорпусного решения. Раму делают из металлической трубы, имеющей прямоугольное сечение. С одной стороны находится режущая часть изделия, а с другой стороны приваривают колесо и делают крепеж.

Когда работа над чертежом будет завершена, нужно сделать деталировку. После этого необходимо составить список материалов, а потом сделать выкройку, по которой будут очерчены контуры изделия.

Создавая агрегаты для минитрактора, нужно использовать легированные стали. Они прочные, выполненная из них конструкция не будет хрупкой. Использование такого материала повышает износостойкость изделия.

Для изготовления отвала лучше использовать листосгибочные станки. Если их нет, то в работе можно использовать тиски и наковальню. Металлический лист вырезают и загибают, действуя поэтапно.

Чтобы ускорить процесс изготовления, можно вырезать элемент по шаблону из баллона или трубы, задав форму клина. В этом случае нижняя часть отвала должна быть усилена. Повысить прочность можно, приварив металлическую ленту толщиной 5 мм. Поверхность затачивают, на обратной стороне изделия устанавливают держатель. В нем можно сделать крепления, с их помощью будет легко обрабатывать грунт на разной глубине.

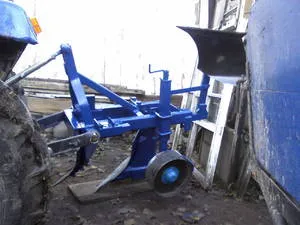

На плуг устанавливают колеса. Они должны быть размещены так, чтобы конструкция находилась в равновесии. По ширине отвала фиксируют большие колеса диаметром 20 см, а с противоположной стороны посерелине ставят меньшее, имеющее диаметр 10 см.

Своими руками можно сделать конный плуг. Он предназначен для вспахивания и культивации почвы. С его помощью можно боронить землю, но этим сфера применения не ограничивается. Используя плуг, можно сделать траншею под ленточный фундамент, выкопать дренажные каналы и произвести другие строительные работы.

Конский плуг устанавливают на минитрактор. Работа может быть выполнена усилиями 2 человек. При этом 1 из них должен управлять минитрактором, а обязанностью другого становится управление плугом. Самодельный агрегат равномерно обрабатывает землю, верхние слои почвы не разрушаются.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Полезные советы

Для того чтобы заточить лезвия, необязательно обращаться в специализированные организации. Достаточно использовать для этой цели точильный камень.

Во время работы на участке на агрегат может налипнуть земля. Она увеличивает сопротивление, поэтому ее следует счищать с лезвия. Аналогично стоит поступать с корнями растений.

Работая в поле, необходимо ежедневно смазывать подшипники. Это увеличивает срок службы агрегата. После завершения обработки плуг моют, сушат и смазывают маслом, защищая изделие от коррозии.

Как сделать кирпич из глины своими руками?

Для того, чтобы сделать кирпич из глины своими руками, вам понадобится следующее:

1. Глина: вы можете использовать глину из местных источников или купить в специализированных магазинах.

2. Добавки: чтобы улучшить свойства глины, вы можете добавить растительный муслин, керамические крошки или песок.

3. Формы: вы можете использовать формы, чтобы дать кирпичам желаемую форму.

4. Сушка: после того, как кирпичи формируются, они должны полностью высыхать, прежде чем они могут быть обжарены.

5. Обжиг: после сушки кирпичи должны быть обжарены в печи на высокой температуре, чтобы закрепить их форму и улучшить их свойства.

Это общие шаги, чтобы сделать кирпич из глины своими руками. Пожалу

Для того, чтобы сделать кирпич из глины своими руками, вам понадобятся: глина, вода, песок или другой наполнитель, формы для кирпичей. Процесс следующий:

1. Приготовьте смесь из глины, воды и наполнителя в пропорциях, удовлетворяющих вашим требованиям.

2. Наполните формы для кирпичей этой смесью и оставьте их на некоторое время в сухом и теплом месте, чтобы смесь полностью высохла.

3. Когда смесь полностью высохла, выньте кирпичи из форм и оставьте их в течение нескольких дней на сушке.

4. После того, как кирпичи полностью высохли, можете использовать их для строительства.

Примечание: Процесс может отличаться в зависимости от типа глины и наполнителя, которые вы используете.
