Типы и классификация плугов для основной обработки почвы

Инструментом для осуществления вспашки почвы служит плуг. Задачей данного оборудования является тщательное разрыхление почвы, создавая необходимую основу для предпосевной подготовки сельскохозяйственных культур и последующего процесса их выращивания.

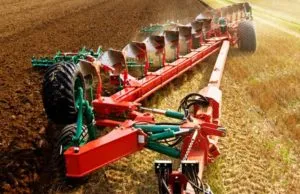

Высокопроизводительный прицепной оборотный пахотный агрегат

Разновидности плугов

Среди рыхлительных устройств, по характеру обработки почвы, существуют следующие виды плугов:

• Отвальные
• Безотвальные
• Специальные

Первые две категории относятся к устройствам сельскохозяйственного назначения и используются для основной обработки почв. Между собой устройства отличаются характером рыхления, где первые, обеспечивают вспашку с оборотом пласта почвы, а вторые (безотвальные) обрабатывают плодородный пласт без его переворачивания.

В категорию специальных плугов входят устройства, предназначенные для мелиоративных операций или кочевания в разработке площадей после лесозаготовок. Рабочие органы таких устройств отвечают характеру выполняемых задач. В примере снизу показано универсальное устройство, обеспечивающее при переналадке: корчевание, нарезание противопожарных борозд, окучивание.

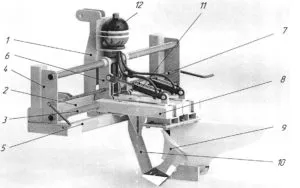

Рабочие органы универсального лесного плуга

Агрегатирование плугов

По характеру соединения с трактором плуги различаются на:

• навесные
• полуприцепные
• полунавесные
• прицепные

Навесные – присоединяются жёстко с трёхточечной навеской агрегатируемой машины, вся масса которых в транспортном положении приходится на ходовую часть трактора. В рабочее и транспортное положение орудие переводится гидроцилиндром навески в составе гидронавесной системы трактора. Все навесные орудия для вспашки имеют небольшую рабочую ширину захвата с составом в своей конструкции не более 8-ми рыхлительных корпусов.

Полуприцепные и полуприцепные плуги соединяются через прицепное устройство навески трактора. Для хода агрегата в транспортном положении плуги оборудованы ходовыми колёсами. Часть массы плуга распределяется на сцепное устройство трактора другая часть на ходовые опорные колёса в составе оборудования.

Прицепные плуги оборудованы ходовой частью, воспринимающей полную массу на свои опорные колёса без усилия на сцепку трактора.

Перевод прицепных и полуприцепных (полунавесных) устройств в рабочее положение осуществляется гидроцилиндрами, встроенными непосредственно в конструкцию землеобрабатывающего оборудования. Такие плуги отличаются высокой производительностью, имеют в своём составе от 6-ти до 12-ти рабочих корпусов. Учитывая значительное тяговое усилие, требуемое для работы таких устройств, пахотные агрегаты формируются с мощными энергонасыщенными тракторами не мене 5-го тягового класса.

Отвальные, лемешные плуги

Плуги, осуществляющие вспашку с оборотом пласта, имеют конструкцию рыхлительного органа в виде корпуса с режущим лемехом и отвалом, переворачивающим пласт. Такие устройства являются самыми распространёнными и широко применяются для основной обработки почв.

Виды отвальных плугов

Отвальные плуги делятся на две категории:

1 Устройства общего сельскохозяйственного назначения, используемые для основной обработки почвы. В данную категорию навесные и полуприцепные и прицепные устройства как однокорпусные, так и многокорпусные землеобрабатывающие устройства.

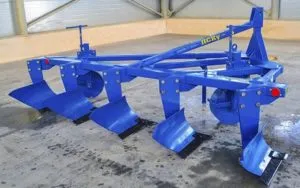

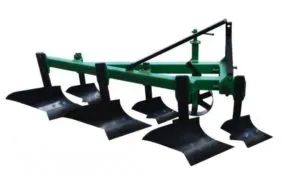

ПЛН-3-35 с углоснимами на отвалах

2 Плантажные плуги применяются для произведения глубокой обработки (от 50 см до 100 см) при восстановлении плодородия почв, вспашки перед посадкой садов и виноградников, при проведении мелиоративных мероприятий. Конструкция устройства представляет собой мощный навесной корпус с отвалом для глубокого рыхления. Работа таких устройств характеризуется перемешиванием верхних и нижних горизонтов почвы, открывая доступ к влаге нижних с нижних слоёв.

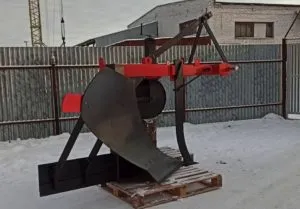

Плантажный ППН-100

Кроме этого существуют плуги-культиваторы с дисковыми органами, имеющие несколько универсальные функции в использовании. Такие устройства обеспечивают вспашку с частичным оборотом пласта, где глубина обработки регулируется изменением угла атаки хода режущих дисков.

Отвальный дисковый плуг

Форма отвалов

Для достижения хорошего качества вспашки, в зависимости от физического состояния обрабатываемой почвы, корпуса плуга для основной обработки могут оснащаться отвалами различной типа-формы. Так для оснащения отвальных плугов существует четыре основных типа отвалов:

• Цилиндрический – по отношению к потоку срезанного пласта отвал поставлен круто, в следствии чего пласт резко изгибается и крошится при падении. Такой отвал не даёт полного оборота пласта, но хорошо крошит почву.
• Культурный – более изогнутый чем цилиндрический, удовлетворительно крошит и переворачивает пласт. Применяется на ухоженных площадях с легким составом почв.
• Полувинтовой – применяется на старопахотных и задернелых участках, ним хорошо оборачивается пласт с частичным раскрашиванием.
• Винтовой- отличается хорошей оборачиваемостью пласта с плохим крошением, применяется на задернелых участках.

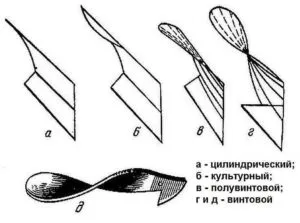

Виды отвалов для вспашки с оборотом пласта

Из инновационных доработок отвальных плугов можно отметить внедрение перьеобразных отвалов в виде разрезной плоскости, позволяющей улучшить дробление движущегося пласта почвы, или оснащение отвалов «углоснимами», в виде металлических пластин, обеспечивающих дробление пласта и формирование ровного рельефа пахоты. А также использование в составе корпусов отвалов из полимерного износостойкого композита, которые менее подвержены налипанию увлажнённого грунта и облегчают общую конструкцию плуга.

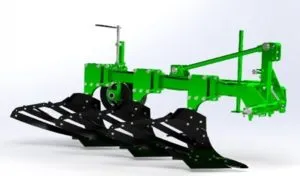

Отвальный плуг трёхкорпусный с перьевыми отвалами

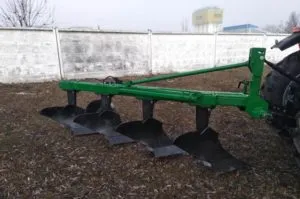

Навесной ПЛН-4-35 с углоснимами

Дополнительно, для эффективной заделки пожнивных остатков и хорошего дробления комьев грунта, отвальные плуги могут оснащаться предплужниками в виде отдельного подрезающего лемеха установленного спереди каждого корпуса на ⅓ глубины обработки основного корпуса. Оборудование с предплужниками в классификации плугов называют — культурными.

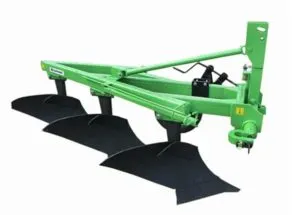

Культурный плуг

Оборотный отвальный плуг

Для увеличения производительности пахотных агрегатов в конструкцию отвальных плугов включают дублирующие корпуса с обратным направлением работы. При необходимости разворота агрегата гидроупровляемым поворотным механизмом в составе плуга меняется направления работы пахоты сменой корпусов. Такая конструкция позволяет избежать образования свальных и развальных борозд в горизонте пахоты, уменьшить расход топлива и время на развороты агрегата, так как с функцией смены направления работы корпусов ненужно делить поле на загонки, а движение агрегата проводят по челночной схеме.

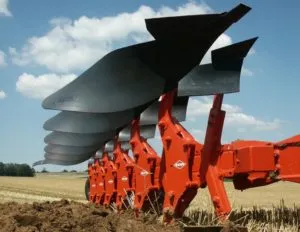

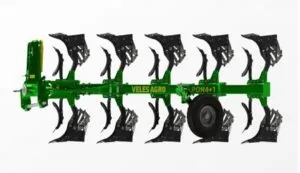

Оборотный пятикорпусный плуг с перьевыми отвалами

Шестикорпусный оборотный отвальный плуг в работе

Модели отвальных плугов

Среди моделей отвальных плугов существуют устройства для машин от самого малого тягового класса (мотоблоки и минитрактора), до высокопроизводительных, при агрегатировании с энергонасыщенными сверхмощными тракторами.

Примеры расшифровки аббревиатуры моделей отвальных плугов:

ПЛН 5-35 –плуг лемешный навесной 5-ти корпусной, с ширеной захвата корпуса 35 см.
ПНО 3-35 (ПОН 3-35) – навесной оборотный 3-х корпусной, захват корпуса 35см
ПЛП 7-30 – лемешный прицепной 7-ми корпусной, с ширеной захвата корпуса 30 см.

ПЛНУ 8-40 — лемешный навесный усиленный 8-ми корпусной, захват корпуса 40 см.
ППО 9-35 – прицепной оборотный 9-ти корпусной, с захватом корпуса 35 см.

Дополнительно в обозначениях отвальных плугов производитель может указывать тип установленных отвалов или дополнительную литеру, указывающую специализацию в применении устройства.
Например:

ПБН-3-50А – болотный навесной 3-х корпусный, с ширеной корпуса 50 см,
ПЛБ-1 — лемешный болотно-кустарниковый однокорпусной

Таблица основных моделей отвальных плугов

Модель плуга	Ширина захвата, м / Производительность, га в час	Тяговый класс трактора, т.с.
ПЛН 1-35	0,35/0,2-0,3	0.2-0,6
ПЛН 2-35	0,7/0,35-0,65	0,9-1.4
ПЛН 3-35	1,05/ 0,74-1,05	1.4
ПНО 3-35	1,05/О,72-0,94
ПЛН 4-35	1,4/ 0,98-1,26	2-3
ПОН 4-35	1,4/1-1,3	3
ПЛН 5-35	1,75/1,22-1,57	3
ПОН 5-35	1,75/1,28-1,6	3
ПЛН 6-35	2,1/ до 1,9	3
ПЛН 7-35	2,45/2,45	4-5
ПЛН 8-35	2,8/ до 2,8	4-5
ППО 7-35	2,45/2,2-2,5	4-5
ПЛП 8-35	2,8/2,8	4-5
ПЛНУ 8-40	3,2/3,2	5
ПЛП 9-35	3,15/3,15	5-6
ПП 9-35	3,15/3,15	5-6
ПП 10-35	3,5/3,5	6-9
ПП 11-35	3,85/3,85	6-9
ПП-12-35	4,2/4,2	6-9
ППО-12-35	4,2/4,2	6-9

Безотвальные плуги

В категорию безотвальных плугов входят глубокорыхлители-плоскорезы и чизельные рыхлители. Вспашка такими устройствами характеризуется глубоким рыхлением плодородного пласта с минимальным нарушением его верхней части. Такая обработка позволяет защитить почву от ветровой эрозии и пересыхания.

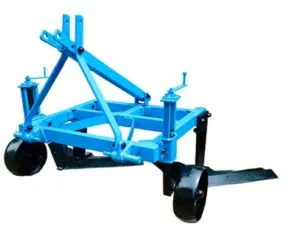

Плоскорез навесной КПГ-2-150

Рабочие органы плоскореза выполнены в виде мощных стрельчатых лап, обеспечивающих рыхление по всей толщине горизонта без нарушения поверхности. На чизельных плугах установлены долотообразные рыхлители, которые позволяют вместе с эффективным рыхлением, при максимальном заглублении, разрушать уплотнённый слой пахотной подошвы, обеспечивая углубление пахотного слоя и поступление из нижних слоёв влаги.

Чизель навесной ПЧН-4

Основная часть моделей безотвальных рыхлителей требует создания значительного тягового усилия от трактора для работы агрегата. Среди представленных на рынке безотвальных устройств самым малым тяговым усилием, в составе такого пахотного агрегата, требуется трактор не менее 2-го тягового класса и выше.

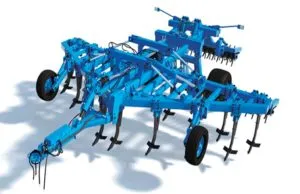

Прицепной чизельный широкозахватный глубокорыхлитель

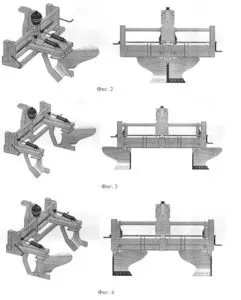

Также нужно отметить, что существуют модели плугов с универсальным применением, где при переоборудовании рабочих корпусов рыхлительное устройство могут применять в качестве отвального плуга и безотвального рыхлителя. Примером такой землеобрабатывающей навесной машины является плуг скоростной комбинированный универсальный — ПСКу-5(6), который в отвальном режиме оборудуется винтовыми отвалами, а в безотвальном режиме – отвалы демонтируются.

Навесной ПСКу-5

Марки плоскорезов

Расшифровка марок плоскорезов

КПГ-2-150 культиватор плоскорез глубокорыхлитель с 2-мя рабочими органами, с захватом одной стрельчатой лапы 150 см
ПГН-5 плоскорез-глубокорыхлитель навесной с 5-ю режущими лапами
ПГП-7 плоскорез-глубокорыхлитель прицепной с 7-ю режущими лапами

Безотвальный плоскорез рыхлитель ПГН 5

Марки плоскорезов	Ширина захвата, м/ производительность, га в час	Требуемое тяговое усилие трактора, т.с.
КПГ-250	2,5/1,08-1,35	3-4
КПГ-2-150	3,2/ до 3	3-4
ПГН-3	3-4
ПГН-5	5,3/5,3	5-6
ПГН-7	7,4/7,4	5-6
ПГП-7	7,4/7,4	5-6

Марки чизелей

Примеры расшифровки аббревиатуры чизелей глубокорыхлителей:

ПЧН-4,5 плуг чизельный навесной с ширеной захвата 4,5 м
ПЧГ-3 плуг чизельный глубокорыхлитель с рабочим захватом 3 м
ГЧ-4 глубокорыхлитель чизельный с захватом 4 м
ПЧ-3/1-6 – плуг чизельный с захватом 3 м, один ряд рабочих органов с 6-ю рыхлителями
ПЧ-4,5/2-9 – плуг чизельный с захватом 4,5 м, два ряда рабочих органов с 9-ю рыхлителями

Марки чизельных глубокорыхлителей	Ширина захвата, м/ производительность, га в час	Требуемое тяговое усилие трактора, т.с.
ГРЗ-1,5	1,5/0,8-1,2	2
ПЧ-2/1-4	2-3
ПЧ-2,3	2,3/1,5	2-3
ПЧН-2,5	2,5/1,8	2-3
ПЧ-2,5/2-5	2,5/1,8	3-4
ПЧГ-3	3/1,5-3	3
ПЧ-3/1-6	3/1,5-3	3-4
ПЧ-3,5	3,5/2,5	4-5
ПЧ-3,5/2-7	3,5/2,5	4-5
ПЧ-4/2-8	5
ПЧГ-4,2	4,2/2-4,2	5
ПЧ-4,5	4,5/3,5	5-6
ПЧ-4,5/2-9	4,5/3,5	5-6
ГЧ-4	4/3,2-4,8	5-6
ПЧГ-5,4	5,4/2,5-5,4	5-6

Специальные плуги

К данной категории устройств относятся плуги предназначенные не столько для обработки почвы, сколько для выполнения технологических операций связанных формированием рельефа или очищения почвы, таких как:

• корчевание корней и пней
• окучивание культур
• нарезание поливных, посадочных и противопожарных борозд

Универсальный навесной лесной плуг

В конструкции данных устройств не прослеживается определённой основополагающей системы и характера работы рабочего органа и обработки.  Режущие, рыхлительные органы специальных плугов имеют различный вид, с формой и конструкцией отвечающей специфики выполняемой работы.
