Пошаговая инструкция — изготовление заземления для частного дома своими руками

Если в вашем старом доме электросеть имеет всего два провода (рабочий ноль и фазу), то важно обязательно установить систему заземления. Не уверены, для чего это нужно? Основная цель такой системы заключается в безопасном выводе потенциала в землю в случае неисправности изоляции. Дополнительную информацию можно найти в статье: «Заземление дома своими руками».

https://samelectrik.ru/chto-takoe-zazemlenie-i-dlya-chego-ono-prednaznacheno.html ). Другими словами, если электропроводка будет повреждена, Вас не ударит током от корпуса мощного электроприбора (к примеру, подключенной стиральной машинки). О том, как сделать заземление в частном доме своими руками, читайте далее!

Важность вопроса

Если Вы задаетесь вопросом, обязательно ли нужно делать заземление в своем дачном домике либо коттедже, то сразу же говорим, что без защитного контура нельзя обойтись. Даже по нормативам ПУЭ, СНиП и ГОСТу требуется делать специальный отвод, который обезопасит Вас от поражения электрическим током. Организация системы TN-S (ее правильное название) в сети 220 и 380 Вольт должна производиться еще при строительстве, т.к. потом это делать более затратно (необходимо будет менять двухжильный кабель на трех- либо пятижильный по всему дому).

Если вы приобрели дом, в котором отсутствует заземление, то необходимо его смонтировать и подключить. Монтаж системы заземления достаточно простой. Помимо заземления, необходимо создать молниезащиту. О том, как сделать громоотвод своими руками , мы рассказывали в отдельной статье.

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом — стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Разрабатываем схему

Первым делом необходимо определиться со схемой заземления в частном доме, по которой Вам нужно будет сделать всю систему.

На сегодняшний день популярностью пользуются две схемы:

Замкнутая (в виде треугольника). Ее преимущество в более надежном функционировании, т.к. если металлическая перемычка между штырями повредится, система будет все равно работать (с другой стороны). Все размеры треугольника указаны на картинке:

Линейная. В этом случае все штыри вкопаны в одну линию, причем ряд соединяется последовательно. Минус такой системы заземления дома в том, что при повреждении первой перемычки она вся выйдет из строя (принцип гирлянды).

Мы рекомендуем Вам сделать заземление в частном доме по схеме треугольник, т.к. по сути, монтажные работы не изменятся (все равно придется копать три ямы и вбивать три штыря), но при этом эффективность будет в несколько раз выше, чем при рядной схеме. Более подробно о заземлении треугольником мы рассказали в отдельной статье!

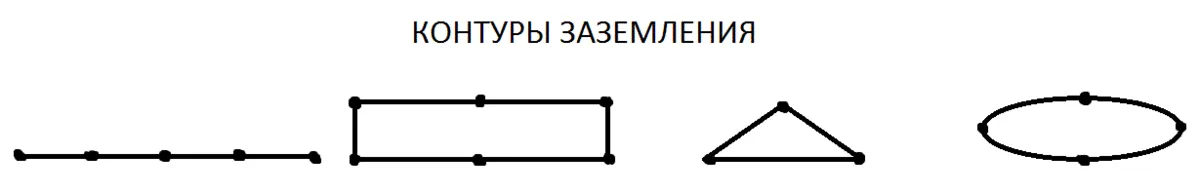

Помимо выше предоставленных схем заземления в частном доме, можно сделать свой вариант. К примеру, забить уголки прямоугольником либо овалом. Для примера рекомендуем Вам распечатать четыре наиболее популярных варианта:

Еще один важный момент — расстояние между электродами. На рисунке выше указано расстояние 1,2 метра между электродами, длина которых составляет 2-3 метра. Это не совсем правильно. Лучше сделать расстояние между электродами равное их длине, или же не менее 3 метров.

Все дело в том, что при небольшом расстоянии между заземлителями, зоны растекания электрического тока будут накладываться друг на друга, а значит при утечке тока система будет не эффективной. Именно поэтому лучше немного разнести заземлители друг от друга, а главное — надежно их соединить сваркой или специальными зажимами.

Подготавливаем инструмент и материалы

Что касается инструментов для монтажа заземления в загородном доме (к примеру, на даче), вам понадобятся:

• сварочный аппарат (его наличие обязательно, т.к. соединение пластин и арматуры без сварки не создаст качественный контакт, тем более под почвой);
• болгарка (резать металл на подходящие куски);
• штыковая лопата;
• перфоратор;
• кувалда (чем тяжелее, тем лучше, т.к. придется вгонять штыри на 2 метра вглубь);
• набор гаечных ключей (затягивать болт).

Если Вы обладаете хотя бы небольшими навыками электрика, рекомендуем сделать сварочный аппарат своими руками ! Ничего сложного в этом нет!

Из материалов следует использовать:

1. Металлический уголок из нержавеющей стали с размерами 50*50 мм, длиной не менее 2 метров. Альтернативный вариант – водопроводная труба из стали, диаметром 32 мм, толщиной стенок не менее 3,5 мм либо арматура. Также можно использовать прямоугольный профиль, главное чтобы его площадь поперечного сечения не превышала 150 мм2 .
2. Три полоски металла длиной 120 см, шириной 4 см и толщиной не менее 4 мм.
3. Металлическая полоса из нержавейки 40*4 мм, имеющая длину от места залегания системы к крыльцу дома.
4. Болт М8 либо М10.
5. Медный провод, к примеру, ПВ-3 , толщиной не менее 6 мм2 (в зависимости от того, какое сечение принято для фазного проводника).

Важно! Не экономьте на толщине заземлителей, т.к. от этого будет зависеть долговечность и надежность вашего заземления!

Подготовив все необходимое, можно переходить к изготовлению заземления в частном доме.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур. Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы. Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

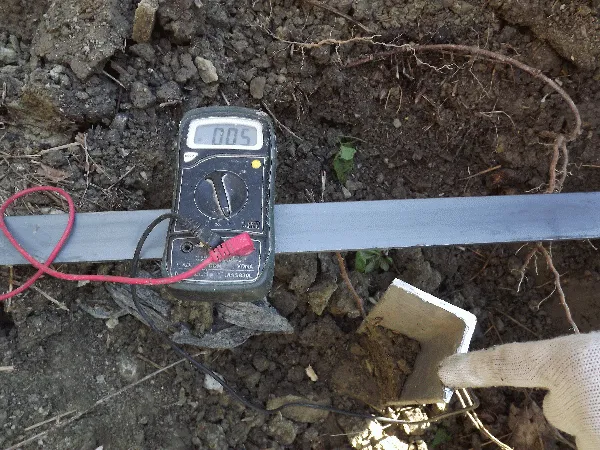

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается. Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже.

Оригинал статьи доступен по ссылке, рекомендуем прочитать: https://samelectrik.ru/pravilnoe-zazemlenie-v-chastnom-dome.html
