Нужно ли заземление в частном доме?

ЭЛЕКТРОПРИБОРЫ

Плита, микроволновка, холодильник, а еще стиральная машина, сушильная машина…

Что еще есть в доме современного человека? Бытового оборудования  для комфортного проживания сегодня столько в доме , что порой задаешься вопросом – как люди жили буквально пару десятков лет назад?!

Жизнь сегодня без всяких устройств, приборов  и гаджетов не представляется возможной.

Как это связано с темой “заземления” спросите – напрямую! Вся техника в доме, а точнее ее работоспособность зависит от электричества, а электричество и заземление это звенья одной цепи.

ПОЛЕЗНО – VS  – ОПАСНО

Электричество сочетает в себе два свойства – может приносить пользу и быть источником угрозы жизни и здоровью человека одновременно. С каким свойством электрического тока  столкнется человек  зависит от его отношения к использованию электроэнергии.

Управление – именно это слово поможет нам понять как правильно использовать электрический ток в доме. Нужно ли заземление в частном доме?

Воткнуть вилку прибора в розетку для нас является действием машинальным, “на автомате”. Сегодня никто из нас даже не задумывается о том как он остается целым и невредимым соприкасаясь с такой мощью и силой как электрический ток.

Почему не задумывается? Потому, что это результат управляемого использования электрического тока.

Управление током

Управляемое использование обеспечит безопасность здоровью и жизни человека, его имуществу, а это самое главное. Когда в нашем доме ток управляем, тогда он полезен и безопасен в использовании.

Управлять электрическим током – это значит направлять либо ограничивать его силу, его потенциал.

Например направлять – это значит пустить ток по предназначенному пути,  если просто то  привести ток в розетку  чтобы пользоваться всеми бытовыми электроприборами и это полезно. Ограничивать – это значит  за счет изоляционных свойств корпуса розетки или выключателя, оболочки кабеля и провода, которые  не пропускают ток через себя,  не позволить току причинить нам вред. Или пресекать его действие в момент неисправности электропроводки или оборудования  с помощью автоматического срабатывания устройств защиты. И это тоже полезно. Нужно ли заземление в частном доме?

Другой пример – многие бытовые приборы в нашем доме изготовлены так, что имеют внешний корпус из проводящих ток металлических материалов и при определенных условиях (аварийных) на корпусе прибора может оказаться ток от которого мы не защищены – это опасно.

Наверное не ошибусь если скажу,  что многие сталкивались с тем, что прикасаясь  например к привычным нам холодильнику или стиральной машине (или к чему то еще металлическому в доме) ощущал пощипывание. Хуже если кто-то испытал удар от которого трясет, сводит мышцы.. или получил ожоги. Это свойство и действие электрического тока на человека и это опасно.

Важно

Почему полезное вдруг становится опасным? Потому что в данном случае электрический ток в Вашем доме не управляем! Это опасно!

С появлением электричества в жизни человека появились  и правила (методики, технологии) обращения с ним. Пренебрежение этими правилами влечет за собой опасность.

Одной из таких технологий является  заземление. Для безопасного использования бытовой техники в доме должно быть обязательно  смонтировано заземление.

ЗАЗЕМЛЕНИЕ

Заземление -это тоже управление электроэнергией. Если точнее, то это технология которая позволяет защитить человека от поражения электрическим током.

На языке нормативной документации,  это звучит так : Заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление защитное – заземление, выполняемое в целях электробезопасности (ТКП 339-22011).

Перевести это на простой, доступный для понимания язык я попробую ниже с помощью примеров и иллюстраций.

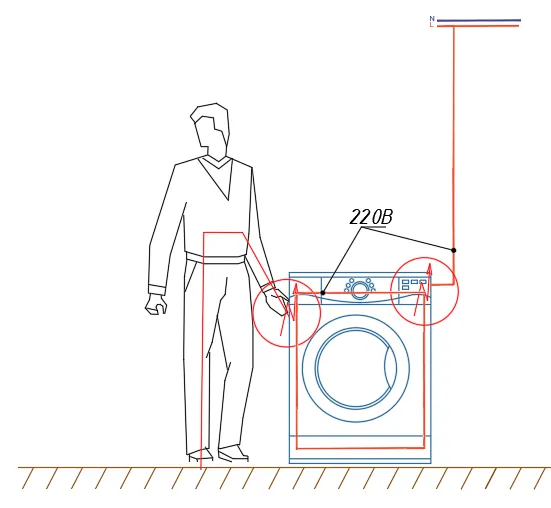

Ситуация при отсутствии  заземления

Итак, проиллюстрируем аварийную ситуацию:

Например утечка тока на корпус стиральной машины. Утечка тока это когда ток течет не по предназначенному для него пути.

Причина – провод (фазный) оказался оголенным и попал на корпус прибора. Это происходит из-за ослабления контакта, старения изоляции, оплавления изоляции по причине частых перегрузок или провод поврежден механически.

Либо вторая причина – нагревательный элемент (тэн), ввиду изношенности диэлектрической оболочки начал пробивать на воду, а так как вода отличный проводник электрического тока и имеет прямой контакт с прибором, то под напряжением окажется и сама машинка и весь трубопровод и все что с ним связано. В этом случае,  через воду,  током может стукнуть даже если Вы захотели помыть руки или  принять душ.

Но вернемся к стиральной машине.

Прикоснувшись к корпусу стиральной машины, где имеет место утечка тока через поврежденную изоляцию, человек может сильно пострадать и даже погибнуть.

Избегая профессиональной терминологии постараюсь донести информацию простым языком о том что в этот момент происходит.

Что “делает” ток  в ситуации  когда в доме нет системы заземления.

Попав на корпус прибора, ток “сидит на корпусе” прибора и “ждет” своего часа когда ему предоставится возможность течь дальше.  При этом сам прибор не подаст никаких признаков и будет нормально функционировать и человек ничего не заподозрит.

Дальше немного затронем тему электротехники.

В электрической сети присутствуют два проводника фаза и ноль. Их соединение между собой вызывает короткое замыкание.

Результат короткого замыкания в домашней сети – мощнейший электрический разряд. Ток становится такой силы что разрушает все,  что находится в непосредственной близости от него. Образовывается электрическая дуга температура которой достигает 2000-7000 градусов по Цельсию (для понимания – температура поверхности Солнца 5262 градуса). Металл плавится и разрушается во мгновение ока!

Теперь, учитывая это, от электротехники вернемся к нашему примеру.

В нашем случае земля под нашими ногами имеет функцию ноля.

А теперь представим следующее – на корпусе стиральной машины “сидит” фаза, на полу ноль. а человек своим касанием их замыкает на себе.  То есть оказывается в самом эпицентре короткого замыкания. Становится точкой разрядки. Если металл плавится за доли секунды, то что представьте произойдет с телом человека.

Чтобы этого не происходило проводником должен быть не человек, а специально выделенный провод.

И более того через этот проводник ток должен найти точку разрядки. Такой точкой является специальное устройство – заземлитель. Заземлитель находится в земле и посредством его, при утечке, “аварийный” ток безопасно растечется по земле.

Аварийного случая к сожалению не избежишь (все стареет, все ломается и нет на этой земле ничего совершенного), но им можно и нужно управлять.

Для этого и предусмотрено защитное заземление которое обеспечивает безопасность человека при поломках оборудования или авариях. Задача заземления – пустить ток в обход человека.

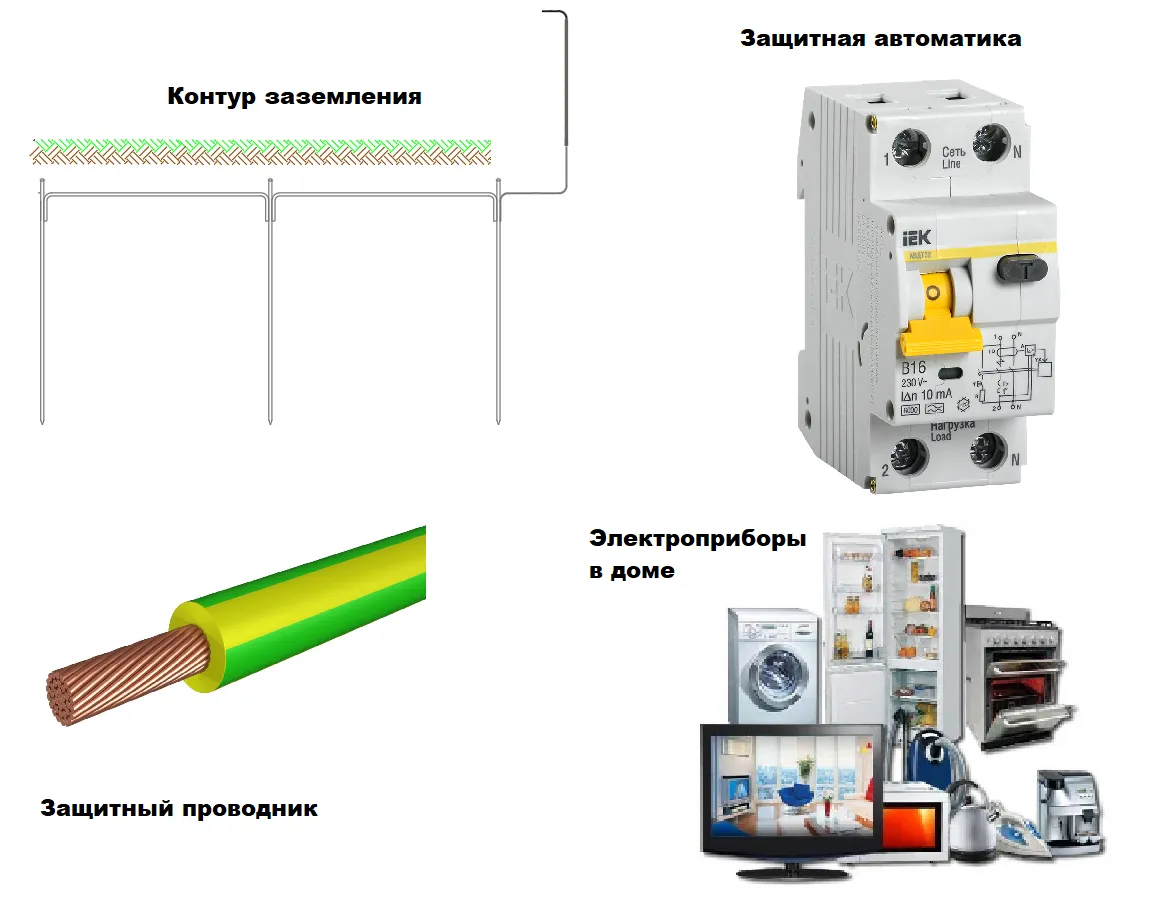

Состав системы заземления

Защитное заземление является обязательной составной частью электросети жилого дома и  обеспечивает безопасность человека и электрооборудования при поломках или авариях.

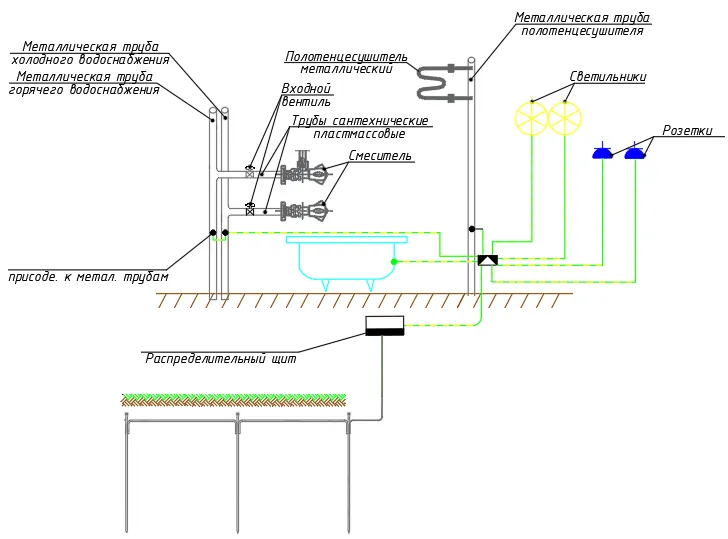

Это комплекс решений и устройств для защиты от поражения электрическим током и обеспечения работы защитной автоматики.   В состав системы заземления входит:

• заземляющее устройство (контур заземления)
• защитные проводники
• защитная автоматика (АВДТ)
• электросеть жилого дома (розетки, светильники)
• открытые, доступные прикосновению, токопроводящие части приборов и коммуникаций (трубопроводов, сантехприборов)

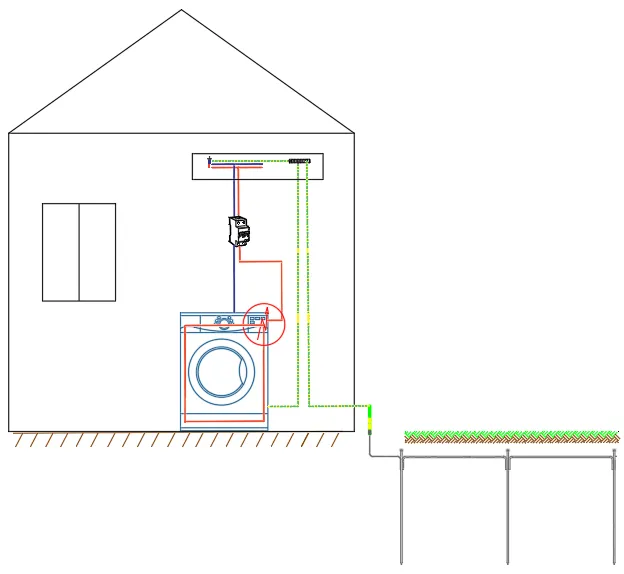

Ситуация с наличием заземления.

Теперь снова проиллюстрируем аварийную ситуацию, но теперь в условиях когда в  доме сформирована система защитного заземления. Сразу хочу обратить внимание на то, что все происходящее будет проходить без участия человека. Что и является основной задачей заземления. В этом случае функцию прикосновения человеком выполнит присоединенный к корпусу машинки защитный проводник (кстати он должен быть присоеденен еще заводом-производителем).

При правильно сформированной системе заземления процесс защиты человека от поражения электрическим током будет следующим.

Попавший на корпус машинки ток, из-за повреждения фазного проводника,  вызовет короткое замыкание и разность токов в фазном и нулевом проводнике.  Ведь защитный проводник, по цепи,  в конечном итоге связан с контуром заземления который находится в земле (а земля мы помним это ноль). На создавшийся режим короткого замыкания и дифференциального тока, практически мгновенно,  среагирует защитная автоматика, а именно АВДТ (автоматический выключатель дифференциального тока). АВДТ отключит питание неисправного прибора, то есть прекратит подачу электричества в розетку в которую воткнута вилка от стиральной машины, а на ее примере и любого другого устройства в доме.

В какое-то время, вы обнаружите что машинка или другой прибор не работает, отсутствует электричество в его розетке, защитный автомат в щитке находится в отключенном состоянии -это признаки неисправности электропроводки в электросети дома или электросети в самом приборе, а заземление сделало свое дело. И слава Богу без Вашего участия.

А теперь вопрос  – нужно ли заземление в частном доме? ))
