Как рассчитать воздухообмен в коттедже: приточно-вытяжная вентиляция

Хотите правильно рассчитать приточно-вытяжную вентиляцию для вашего дома? Узнайте, как правильно выполнить расчет воздухообмена дома и создать комфортные условия внутри помещения. Научитесь выбирать наиболее эффективные способы вентиляции, основываясь на параметрах вашего коттеджа (дома).

Расчет приточно вытяжной вентиляции в коттедже

В зданиях жилого и офисного типа для комфортного нахождения в них людей, необходимо заранее позаботиться об обустройстве качественного воздухообмена. Расчет вентиляции дома проводится при помощи ряда нормативных строительных документов.

Расчет воздухообмена: Исходные данные

Целью данных расчетов является определение количества чистого воздуха, подаваемого в помещение и количество отработанных воздушных масс, которые должны быть удалены из него. Затем выбирается способ, при помощи которого будет организовываться воздухообмен и определяется тепловая мощность, затрачиваемая на подогрев воздушных масс, заходящих с улицы. Далее, определяется кратность обмена для каждого помещения в доме.

Как рассчитать вентиляцию коттеджа: методики

Специалисты учтут всё, вплоть до мельчайших нюансов.Определить необходимую мощность приточной конструкции и выполнить расчет вытяжной системы вентиляции дома, можно тремя способами, отталкиваясь от:

• Кратности обмена.
• Нормируемого удельного расхода воздуха на 1 м2.
• Удельного объема воздуха на человека, находящегося в помещении более двух часов ежедневно.

Чтобы провести расчет стоимости приточно вытяжной вентиляции в коттедже или доме используется формула, основанная на нормируемой кратности: L=Vn.

Где:

• L – представлена требуемым количеством приточных воздушных масс, м3/ч.
• V – представлена объемом помещения, м3.
• n – представлена расчетом кратности воздушного обмена.

После расчёта каждой комнаты, необходимо сложить результаты. В итоге получится то количество воздуха, которое необходимо для всего жилого строения.

Для определения притока, опираясь на удельный расход свежего воздуха на человека, необходимо использовать формулу: L=Nm.

Где:

• L – представлена требуемым количеством приточных воздушных масс, м3/ч.
• N – представлена количеством людей, которые находятся в доме в течение суток.
• m – представлена удельным количеством приточных воздушных масс на человека, м3.

Таблица для этого метода расчета приточно вытяжной вентиляции в коттедже представлена ниже.

Минимальное количество свежего воздуха на 1 чел.Административные и общественные зданияЖилые домаКомнаты с возможностью естественного проветривания40 м3/ч30 м3/чЕстественное проветривание отсутствует60 м3/ч60 м3/ч

Если при перерасчете на одного человека получается меньше 20 м2 общей площади коттеджа, то необходимо рассчитать площадь помещения по формуле: L=Ak.

Где:

• L – представлена необходимой приточной величиной, м3/ч.
• A – представлена площадью комнаты, м2.
• K – представлена удельным расходом чистых воздушных масс, подаваемых на квадратный метр площади комнаты.

Выполнив расчет приточно-вытяжной вентиляции по заданным формулам, можно определить оптимальные характеристики будущей системы. Доработав её в соответствии с особенностями здания, удается получить мощный, надежный вариант, предназначенный для бесперебойной работы.

Согласно СНиП 41-01-2003 необходимо установить значение k равное 3 м3 на квадратный метр площади.

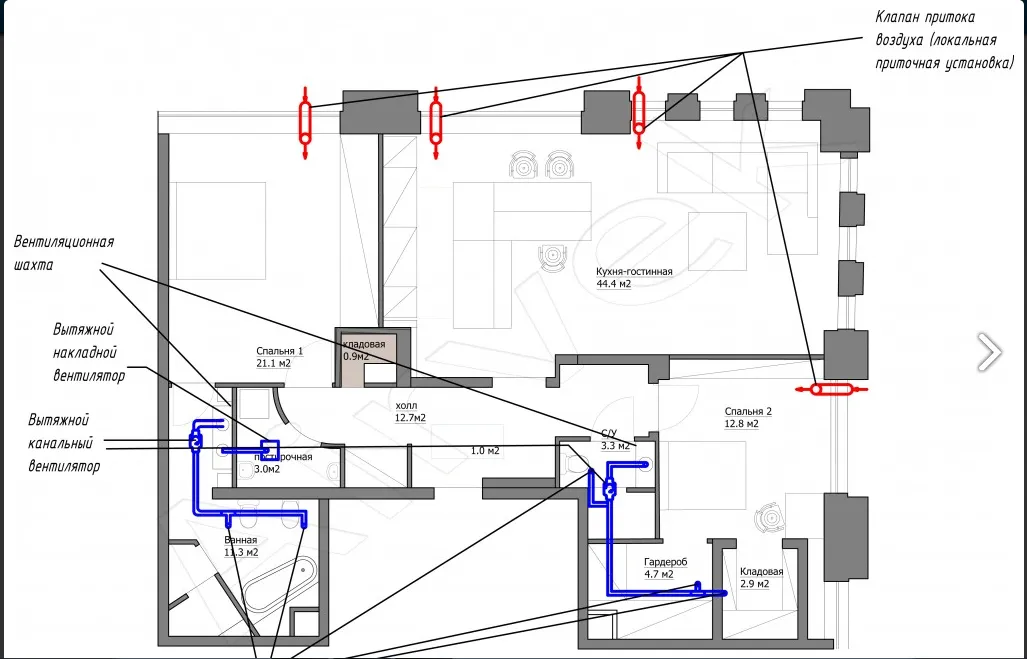

Как рассчитать естественную вентиляцию

Естественная вентиляция призвана создавать разрежение в доме и побуждать воздух, перемещаться таким образом, чтобы свежие воздушные потоки затягивались с улицы. Для этой цели необходимо рассчитать только высоту вертикальной вытяжной шахты.

Вычисления проводятся методом подбора, потому что вертикальные шахты в большинстве случаев обладают стандартным размером и высотой. Определившись с высотой шахты, его подставляют в расчет вентиляции, осуществляемый по формуле: p=h(pH-pB).

Где:

• p – представлено гравитационным канальным давлением, кгс/м2.
• h – представлено канальной высотой, м.
• pH – представлено плотностью наружных воздушных масс. Зачастую эта величина равна 1,27 кг/м3 при температурном режиме, равном +5 C.
• pB – представлена плотностью воздуха, удаляемого из коттеджа, равной ее температурному режиму.

Где:

• p – представлена гравитационным канальным давлением, кгс/м2.
• H – представлена сопротивлением вытяжной шахты, кгс/м2.

Сопротивление можно определить по формуле: (H равно Rh)

Чтобы сила тяги в канале была больше сопротивления трению воздуха о стенки, нужно соблюдать следующее условие: (H меньше 0.9p).

Где:

• R – представлена давлением на 1 м. п. шахты (можно посмотреть в справочнике), кгс/м2.
• H – канальная высота, м.

Вычисления производятся до тех пор, пока не удастся добиться необходимого функционирования тяги.

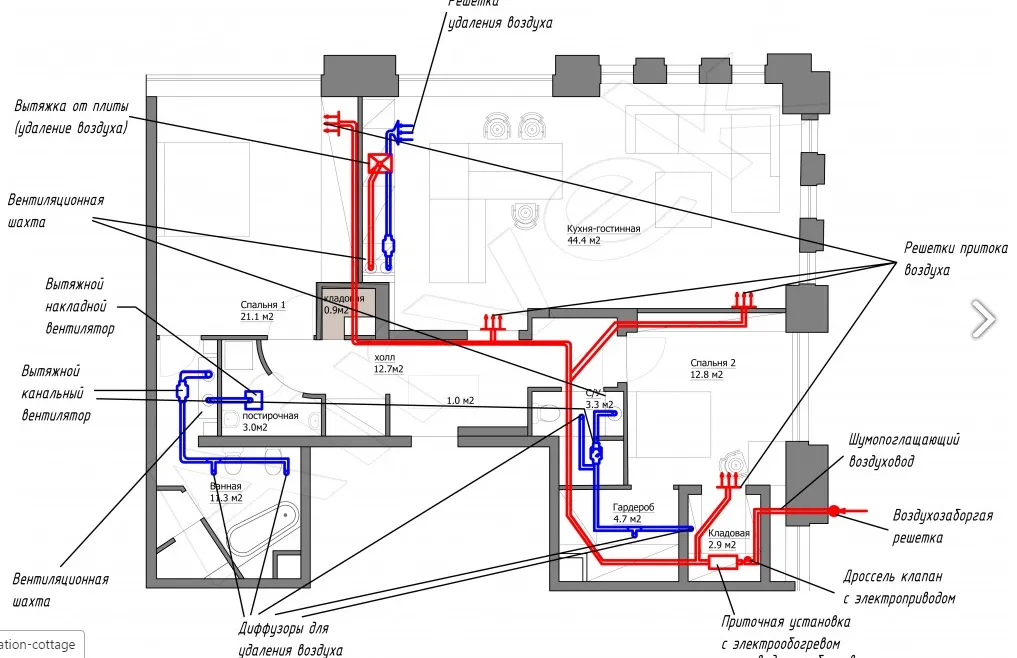

Как рассчитать приточную вентиляцию

Приточная вентиляция рассчитывается по следующей формуле: Qвент = ср * ρн * Lвент * (tн — tв).

Где:

• Qвент – представлено расходом воздуха, зависящим от концентрации в нем вредных веществ.
• ρн — представлено плотностью наружных воздушных масс.
• ср — представлено теплоемкостью воздушных масс (рассчитывается по формуле ср = 1,005 кДж/кг∙С;)
• tн и tв – представлена расчетными значения для температуры воздушных потоков (снаружи и внутри) квартиры при расчетных условиях.

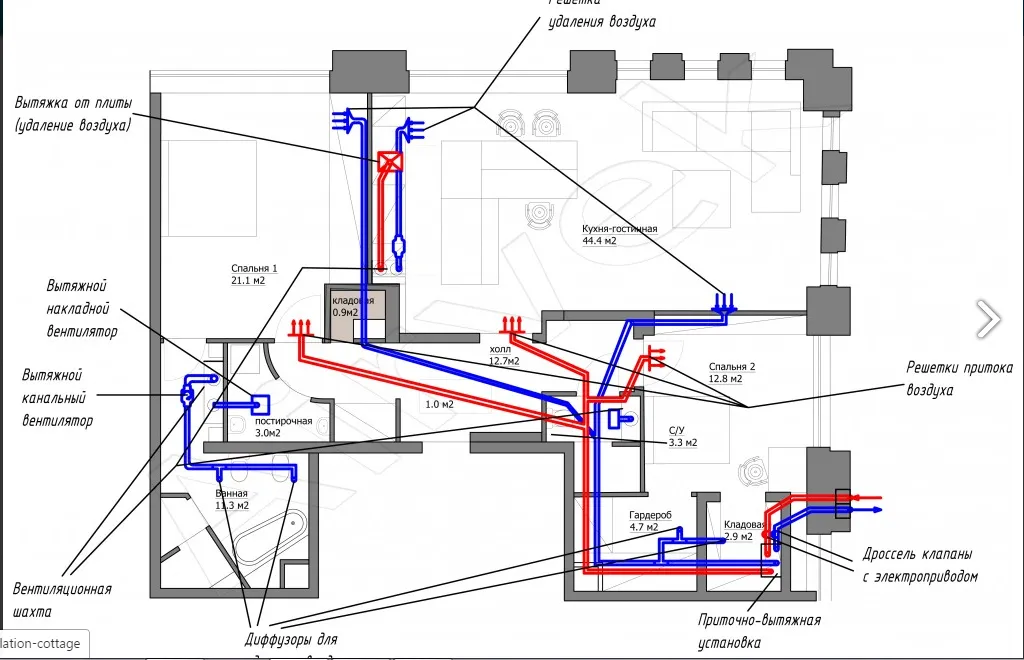

Как рассчитать приточно-вытяжную вентиляцию

При использовании в создании вентиляции установок местного и централизованного воздухообмена, одним из самых важных показателей является расход воздуха, обеспечивающего приток в коттедж. Если в комнатах будут смонтированы приточные установки, имеющие функции очистки и подогрева воздуха, то их производительные характеристики в сумме должны отвечать объему притока воздуха в коттедж, который был рассчитан выше.

Подбирая приточную установку, стоит учесть, что не все помещения в доме, располагаются у наружных стен. Агрегаты будут обслуживать не только свое помещение, но и смежное.

Для подбора приточно-вытяжных агрегатов лучше всего обратиться к специалистам компании «Айрвек», так как только они смогут произвести расчет вентиляции. Это же касается и теплообменных установок. Также специалисты рассчитают параметры воздуховодов, для подбора вентилятора, который будет обеспечивать необходимое давление в системе для преодоления сопротивлений.

Несмотря на то, что некоторые расчеты можно провести самостоятельно, лучше всего доверить это дело инженерам компании «Айрвек». Таким образом, вентиляция будет функционировать без всяких проблем, обеспечив в доме комфортный микроклимат.

Как рассчитать ленточный фундамент под дом из газобетона?

Расчет ленточного фундамента под дом из газобетона может быть выполнен следующим образом:

1. Определение необходимой глубины заложения фундамента. Это зависит от местных климатических условий, грунтовых и гидрологических условий, а также от конструктивных особенностей дома. Обычно глубина заложения ленточного фундамента составляет от 60 до 120 см.

2. Определение ширины ленты фундамента. Ширина ленты фундамента должна быть достаточной для того, чтобы обеспечить необходимую несущую способность и устойчивость дома. Обычно ширина ленты фундамента составляет от 30 до 50 см.

3. Определение длины ленты фундамента. Длина ленты фундамента зависит от планируемых размеров дома и его конструктивных особенностей. Обычно длина ленты фундамента равна периметру дома плюс дополнительные 10-20%.

4. Определение объема бетона и арматуры. Для расчета объема бетона и арматуры необходимо знать глубину, ширину и длину ленты фундамента. Расход бетона и арматуры зависит от грунтовых и гидрологических условий, а также от конструктивных особенностей дома.

5. Подготовка основания для фундамента. Для установки ленточного фундамента необходимо обеспечить ровную и устойчивую подготовленную поверхность. Подготовка основания может включать в себя очистку, разравнивание, уплотнение и геотекстильное устройство.

6. Установка опалубки. Для того чтобы получить форму ленточного фундамента, необходимо установить опалубку из деревянных брусков или металлических профилей. Опалубка должна быть установлена на расстоянии от грунта, чтобы установить арматуру и заливку бетоном.

7. Установка арматуры. Арматуру необходимо устанавливать в соответствии с проектом. Обычно используют стержни диаметром 10-12 мм. Арматура должна быть установлена таким образом, чтобы обеспечить необходимую ж

Коэффициент несущей способности грунта. Он зависит от типа грунта и его плотности. Для расчета фундамента из газобетона используются общепринятые коэффициенты несущей способности грунта, которые можно найти в специализированных справочниках или узнать у специалистов.

Если вы хотите самостоятельно рассчитать ленточный фундамент для дома из газобетона, вам нужно выполнить следующие шаги:

1. Определить нагрузки, которые будет нести фундамент. Это вес дома и все, что в нем находится, а также вес снега, который может лечь на крышу, и другие возможные нагрузки.

2. Рассчитать необходимое количество арматуры и ее диаметр. Расчет производится в зависимости от нагрузок, которые будет нести фундамент.

3. Определить ширину и высоту ленты. Ширина должна быть достаточной для того, чтобы обеспечить стабильность и надежность фундамента, а высота — для того, чтобы предотвратить деформации стен.

4. Рассчитать количество бетона, необходимое для заливки ленты.

Для точного расчета лучше обратиться к специалистам.
