Как сделать простую дециметровую антенну своими руками: схемы, чертежи и размеры

Вы хотите создать дециметровую антенну для просмотра ТВ своими руками? В нашей статье вы найдете схемы, чертежи и размеры для создания простой антенны, которая может работать в условиях слабого сигнала. Следуйте нашим инструкциям, и вы сможете настроить просмотр любимых телепередач даже вдали от городской суеты.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

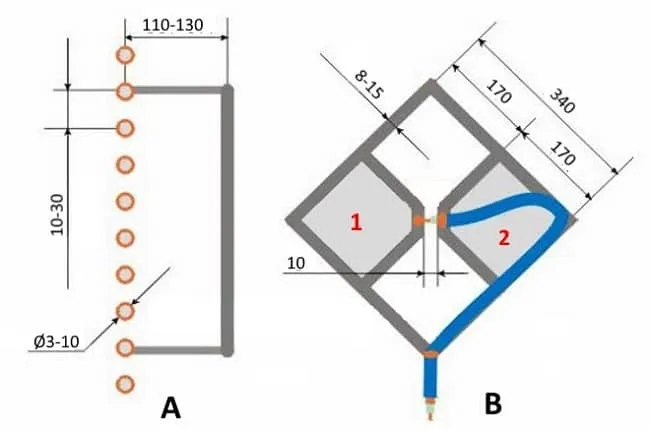

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

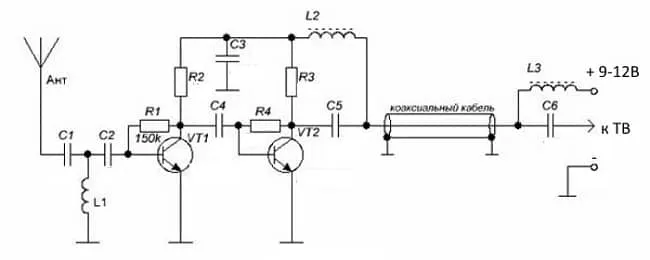

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 —  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

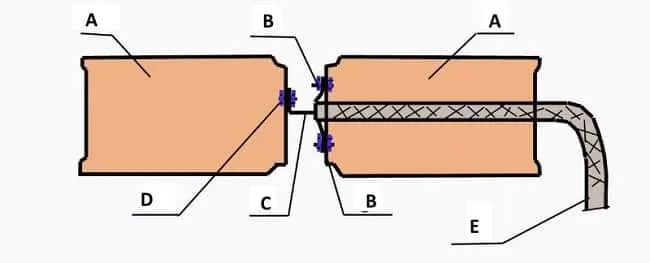

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

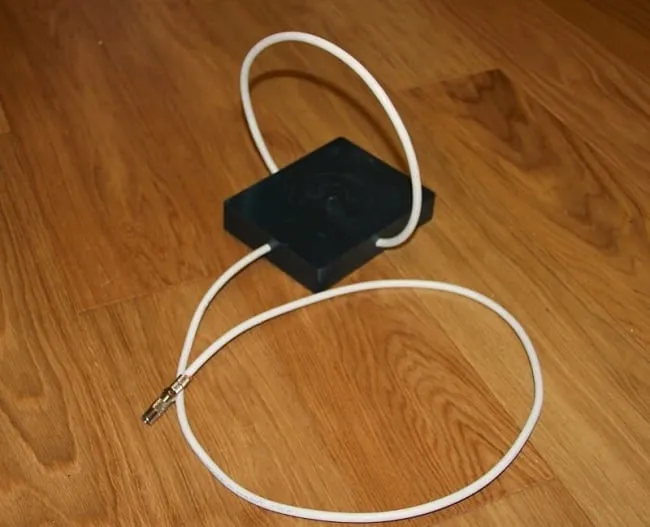

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

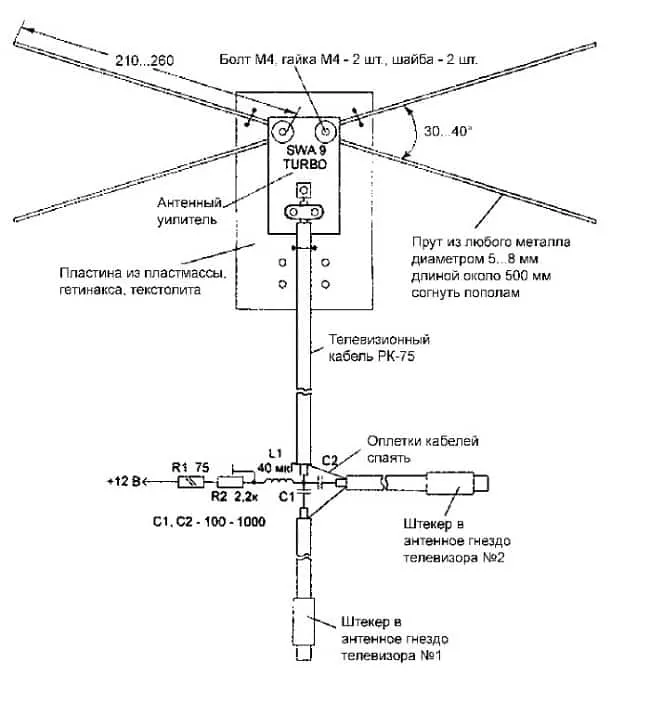

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

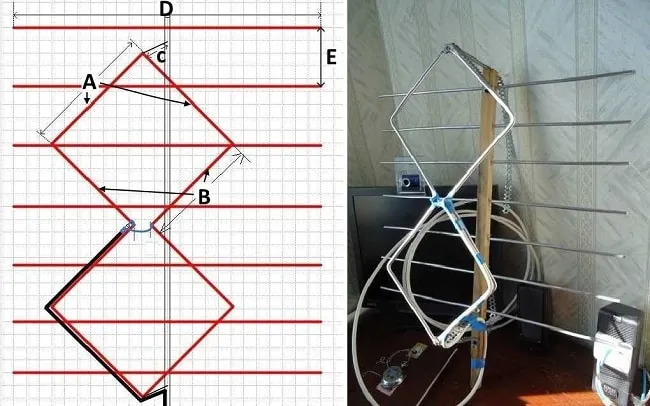

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

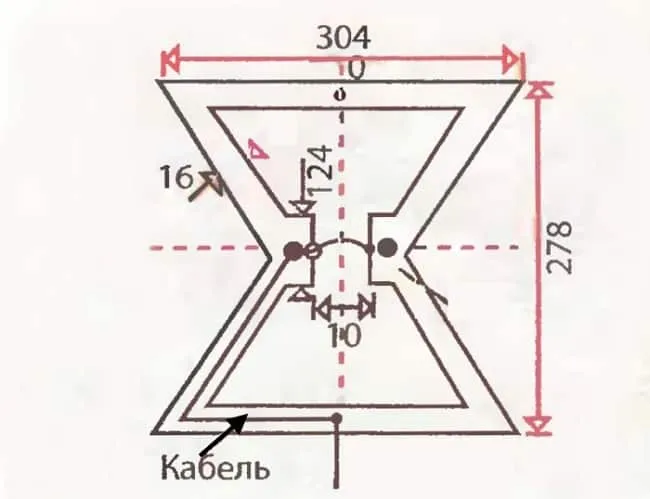

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

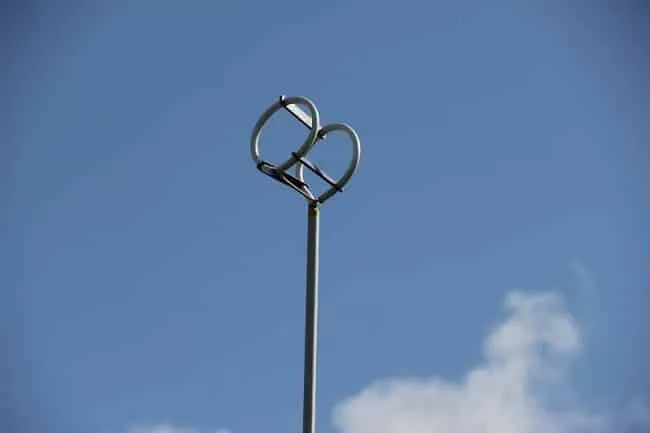

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.
