Создание антенны своими руками: подробная инструкция и 120 фото для изготовления антенны из доступных материалов

Вы хотите узнать, как сделать антенну своими руками? Мы подготовили для вас подробную инструкцию с 120 фотографиями и описанием процесса создания антенны из подручных материалов. Все шаги описаны так, что даже новичок сможет справиться с задачей. Давайте начнем!

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Характеристики устройств

Телевизионная антенна представляет собой биполярный прибор, способный излучать и принимать сигналы метрового и дециметрового диапазонов. Современное цифровое телевидение требует точного расчета показателей длины волн, так как только в этом случае возможно получение качественного сигнала.

Аналоговая антенна поймает любую, даже самую слабую волну, а цифровая будет требовать четкий стабильный сигнал.

Современные телевизоры способны сами отслеживать уровень цифровых сигналов. Для остальных приборов нужно будет все рассчитывать самостоятельно.

В настоящее время телевидение может работать на любых частотах и на волнах разной длины. Чтобы созданная своими руками цифровая антенна качественно функционировала, необходимо настроить ее волны в соответствии с передающей станцией.

Для этого потребуется:

• Вычислить длину волн для каждого пакета телевизионных каналов;
• Определить максимальную длину волны, которая имеет форму синусоиды;
• Высчитать половину длины волнового поперечного сечения.

Вычисление производится по формуле: L = 300 / F. Где L обозначает длину, а F — частоту.

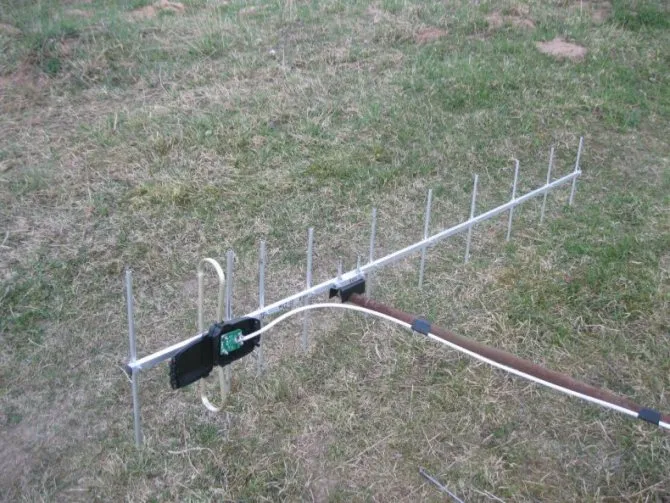

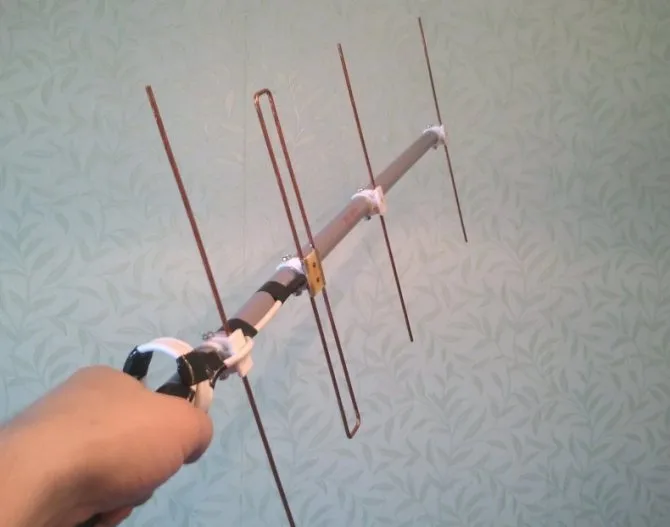

И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

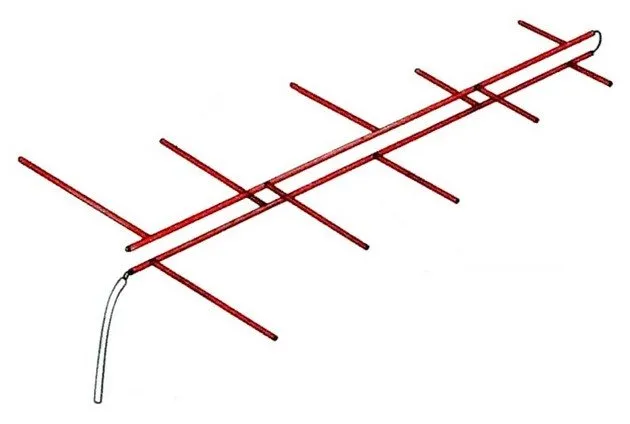

Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

Примечание:

Этот тип антенны требует тщательной ориентации по направлению к телевышке.

Может использоваться с экраном, который способствует усилению слабого сигнала.

Выбор места и подключение

Определения места установки антенны обычно зависит от способа ее подключения. Размещение может быть комнатным и уличным. Следует понимать, что внешний вариант предполагает более удобный прием сигнала.

• Уличную антенну обычно монтируют на крыше, чтобы меньше было препятствий в виде стен и других построек.
• Но не нужно забывать, что четкость сигнала во многом зависит от длины кабеля. Чем она больше, тем качество передачи ниже.
• Лучше всего работает комнатная антенна, если есть четкий сигнал. Владельцы дач и загородных домов ищут компромиссные варианты.

Специалисты рекомендуют производить замеры качества сигнала специальными приборами, которые могут помочь устранить погрешности размещения оборудования.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

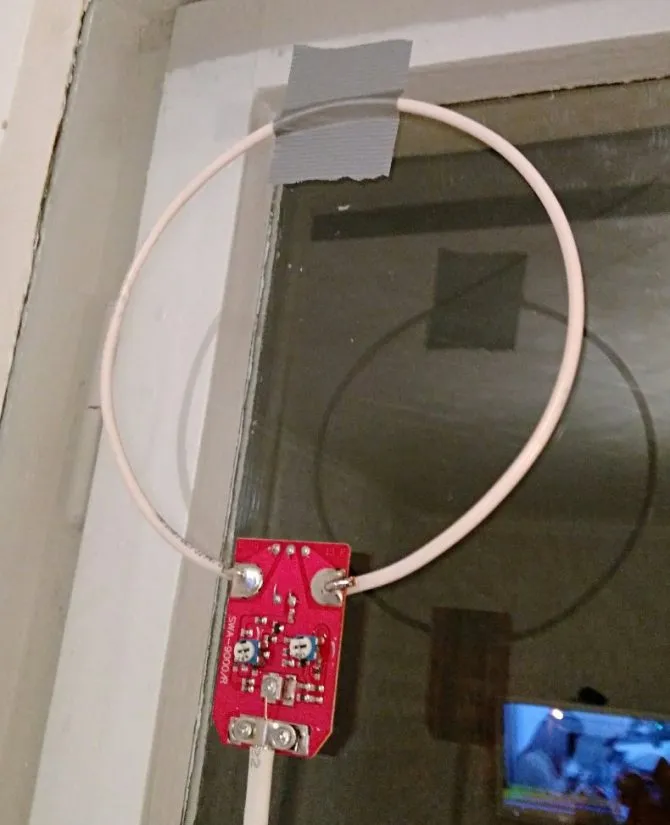

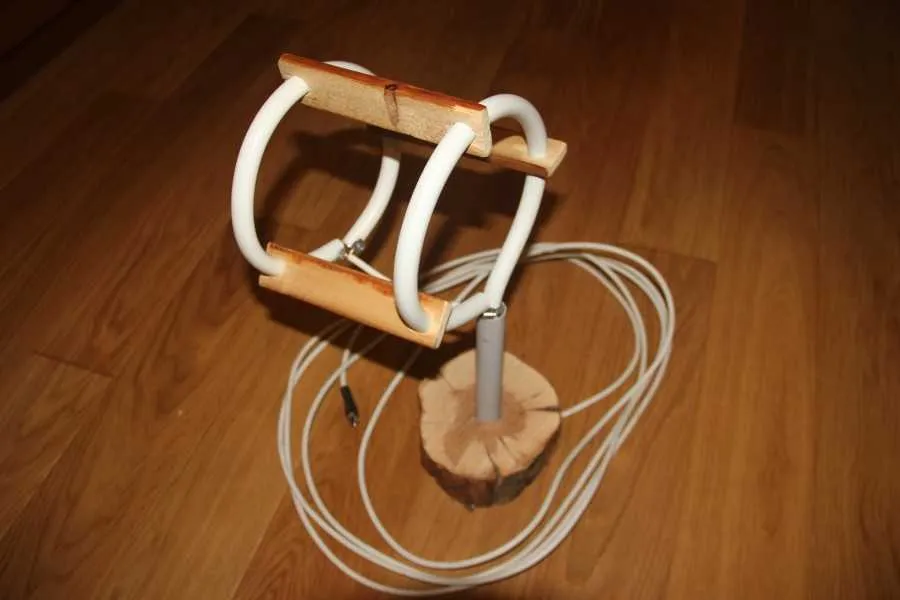

Устройство из коаксиального кабеля

Наиболее простым вариантом самостоятельно изготовленной антенны считается изделие из коаксиального кабеля. Изготовить оборудование можно довольно быстро и без специальной подготовки.

Принимает такая антенна каналы в дециметровом диапазоне. Помимо кабеля, для сборки изделия потребуется отрезок фанеры или другого листового материала для создания площадки, на которой будет крепиться прибор.

Также потребуются режущие инструменты и изолента. Далее нужно следовать инструкции:

1. Отрезать кусок кабеля длиной чуть больше полуметра и согнуть его в кольцо, не соединяя концы. Закрепить в таком виде на основании.
2. Еще один отрезок кабеля (0,175 м) использовать как петлю и подключить.
3. На другом конце кабеля установить разъем для подсоединения к телевизору.

Антенна подготовлена к приему сигнала, но может оказаться слишком слабой. В этом случае потребуется приобрести блок-усилитель. Можно также усложнить изделие, завернув кабель восьмеркой.

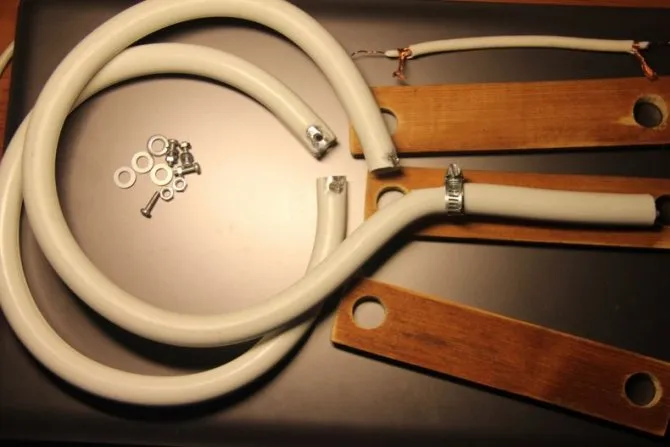

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

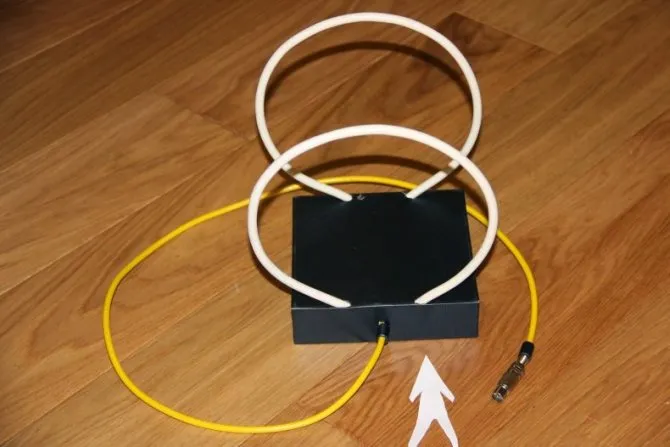

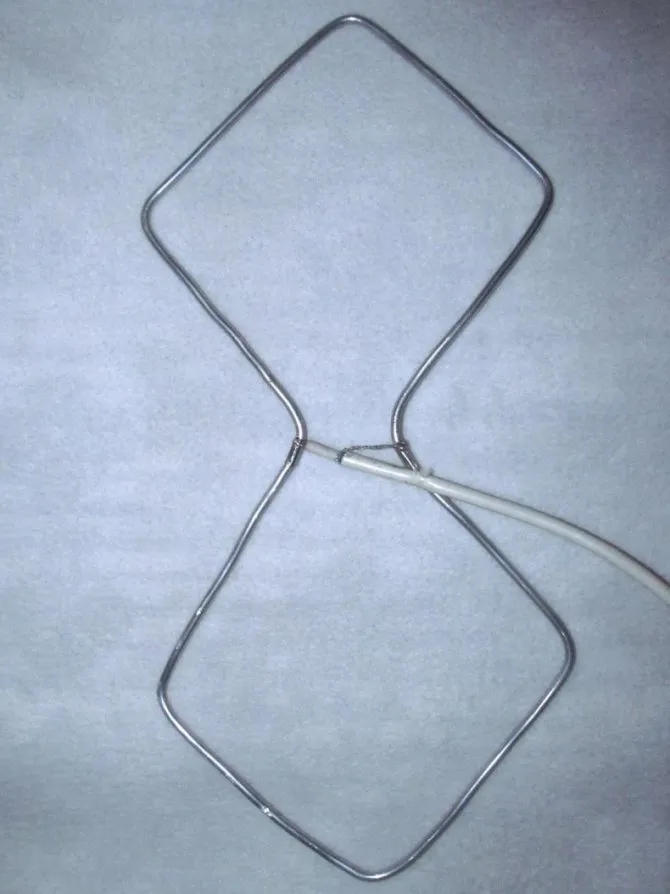

Антенна в виде восьмерки

Еще один вариант простейшего прибора для приема телевизионного сигнала — антенна-восьмерка. Представленные фото антенны дают представление о том, почему было выбрано такое название.

В качестве подручных материалов выступают: коробка из плотного картона, специальный кабель, наконечник для подсоединения к телевизору, паяльник, изолента, фольга, клей, режущие инструменты.

Процесс изготовления представляет собой несколько этапов:

1. Оклеить днище короба фольгой, чтобы она служила отражателем сигнала.
2. Закрыть коробку и прикрепить на крышке кабель, завернутый в восьмерку.
3. Из средней части восьмерки вывести два конца для подключения изделия.
4. Один конец проводящего кабеля подсоединить к телевизору при помощи разъема, второй провести от экрана к центральной жиле.
5. Присоединить концы кабеля к выведенным концам восьмерки.

Антенна в форме восьмерки готова к работе. Она может давать качественный цифровой сигнал, не уступающий спутниковому.

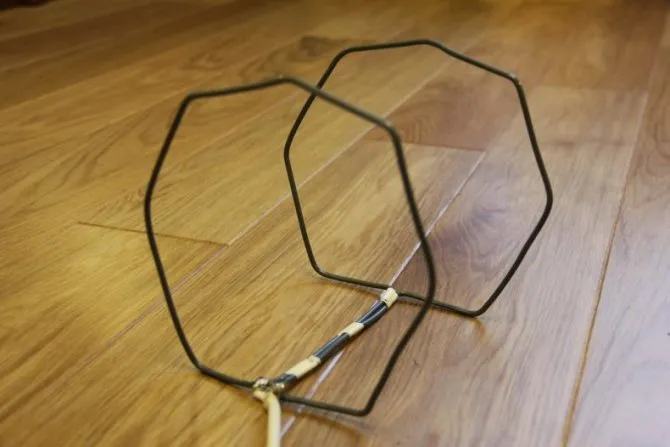

Используем проволоку

Еще одна простая конструкция — самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой — к батарее системы отопления. Труба выводится на крышу — она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

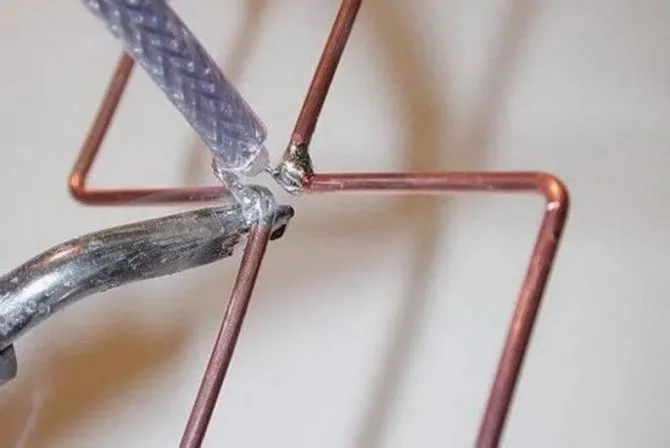

Такая антенна из медной проволоки собирается следующим образом:

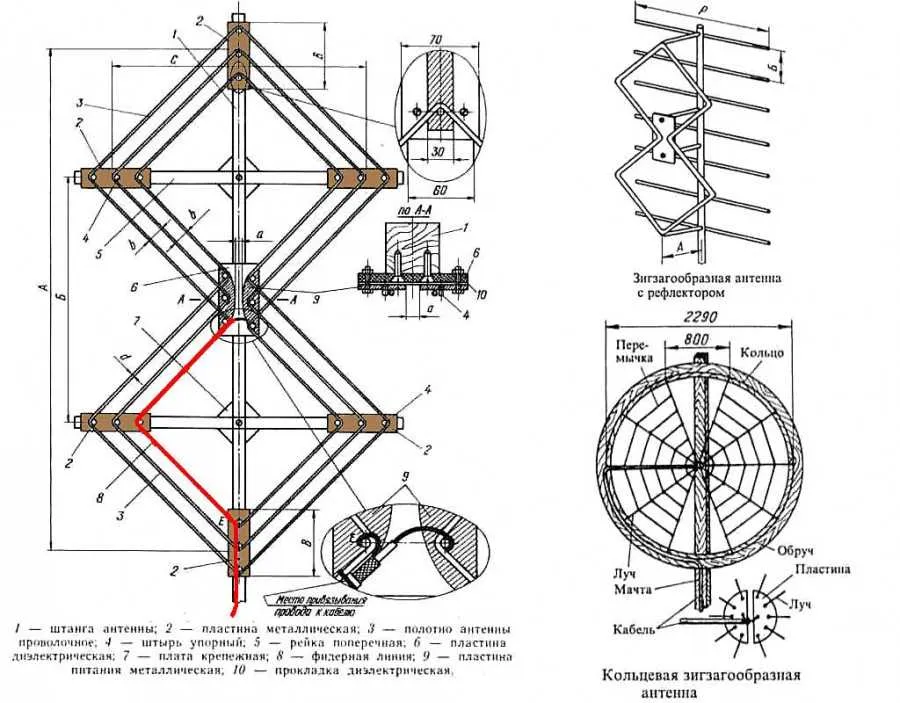

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому — малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего — 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки — 500 мм, ширина — 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика — дереву, эбониту, пластику.

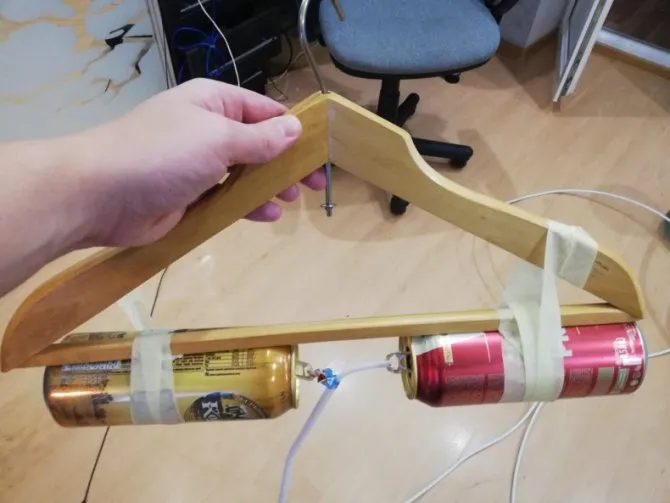

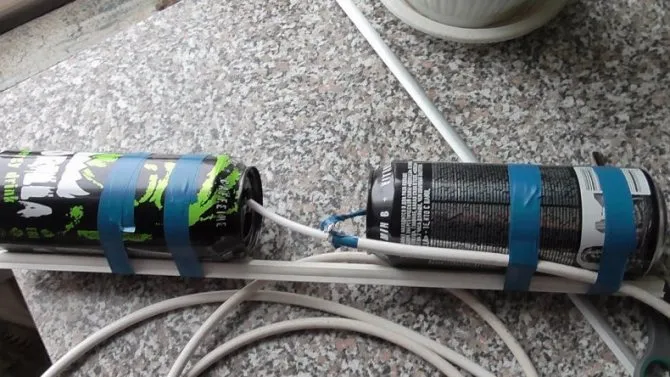

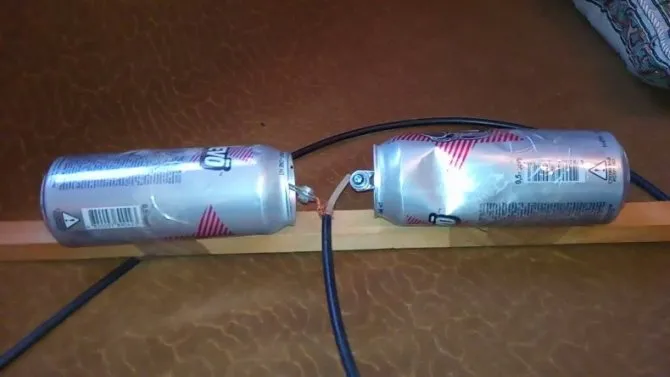

Прибор из алюминиевых банок

Достаточно популярная модель антенны выполняется из простейших алюминиевых банок из-под напитков. Емкости имеют массу преимуществ, так как имеют достаточную площадь в развернутом виде, отличаются хорошей проводимостью, близкой к меди, имеют обтекаемую форму, снижающую парусность. Главное достоинство состоит в абсолютной доступности материала.

Помимо алюминиевых деталей потребуется 10 м качественного телевизионного кабеля с прочной центральной жилой и двойной оплеткой сплошного типа. Также нужно подготовить деревянную вешалку, крепежные детали, изоленту и паяльный инструмент. Далее, следуя инструкции, можно начинать сборку:

1. Вначале готовится кабель. Надрезается с одного конца и частично очищается от изоляционного покрытия.
2. Затем освобождается внутренняя медная жила.
3. Противоположный конец оборудуется насадкой для подключения к TV.

1. Освобожденные от изоляции контакты припаиваются к банкам.
2. Банки фиксируются в одну линию на вешалке с помощью изоленты на расстоянии 7,5 см.

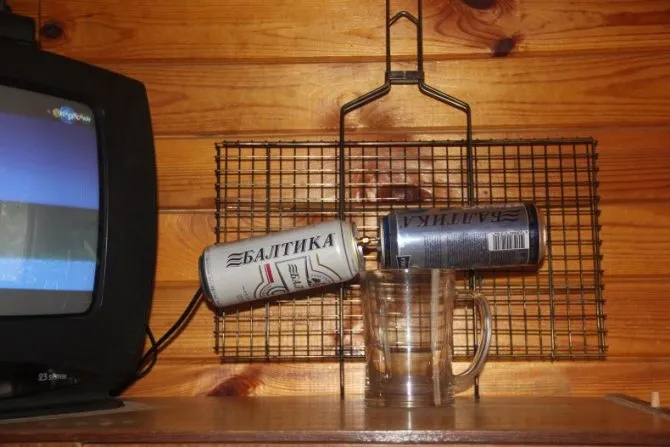

Размещать антенну из банок лучше на окне. Особенно хорошо она будет работать при отсутствии между ней и станцией высотных зданий.

Самостоятельное изготовление телевизионного оборудования — прекрасное средство экономии и возможность обзавестись необходимыми приборами. Можно изготовить своими руками антенну Wi-Fi, конструкции для аналогового или цифрового телевидения.

Усиливаем сигнал без усилителя

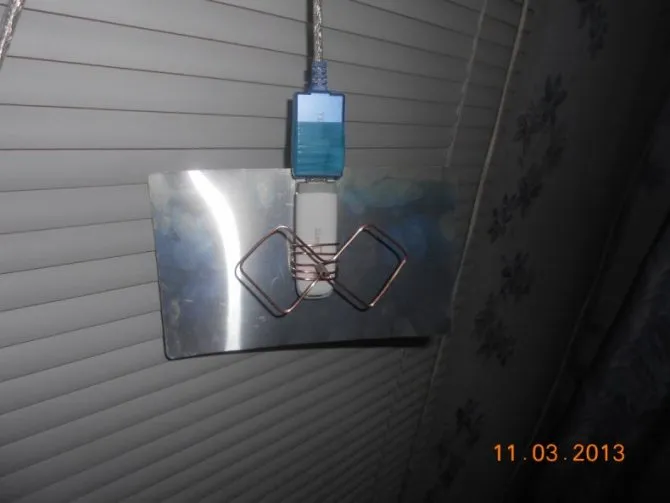

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

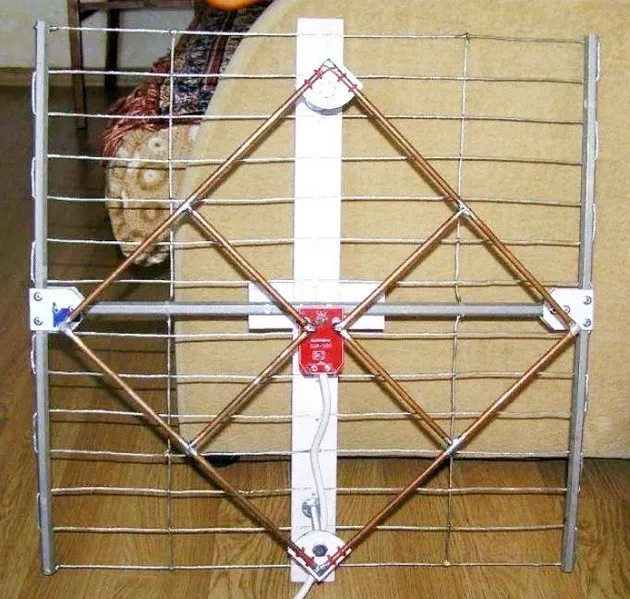

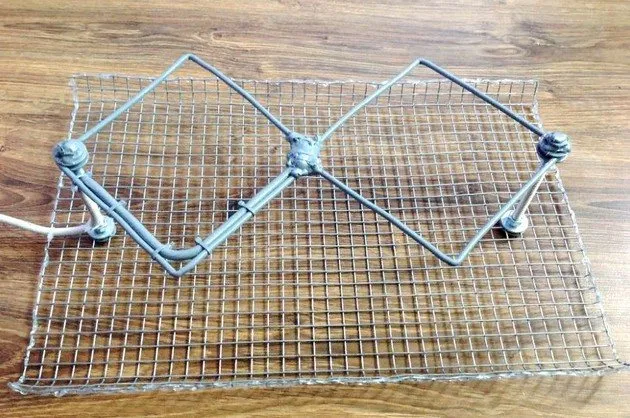

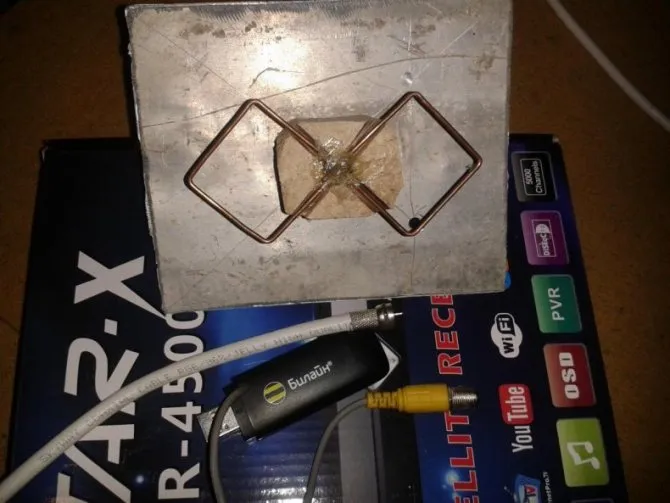

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Фото самодельной антенны
