Хотите сэкономить на кабельном телевидении и сделать антенну для телевизора своими руками? Мы расскажем вам о простой и доступной антенне Харченко, которую можно сделать даже без опыта работы с электроникой. Получите отличный сигнал и наслаждайтесь своими любимыми каналами совершенно бесплатно!

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
Подключите к телевизору или цифровой приставке.

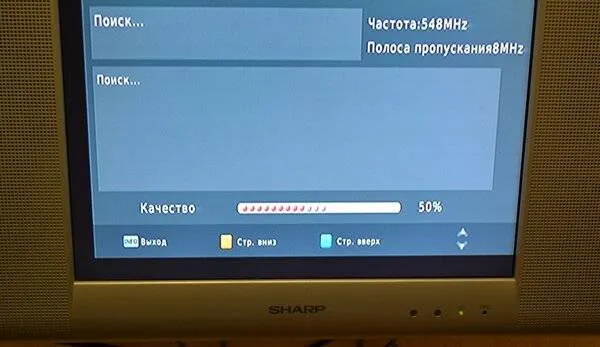

Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.

Осторожно отогните металлические волоски оплётки и фольгу вниз.
Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.

Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.

Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

радиочастотный соединитель RF-N;
кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
К обратной стороне соединителя припаиваем кабель.
Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Приготовьте кусок кабеля 53 см.
Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Возьмите две обычные пивные банки.
Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
Разместите в отверстия саморезы.
Зачистите конец антенного кабеля.
Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
Можно сделать более продвинутый вариант из 3–4 рядов банок.
Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
Закрепите конструкцию на диэлектрическую основу.
На другом конце кабеля установите штекер и воткните в телевизор или приставку.

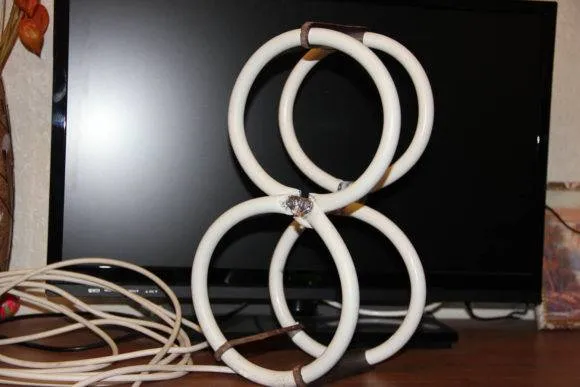

Своими руками можно легко смастерить антенну из картонной коробки:

Возьмите обычную картонную коробку, например, из-под обуви.
Наклейте на дно слой фольги.
Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Улучшение скорости Интернет-соединения антенной Харченко

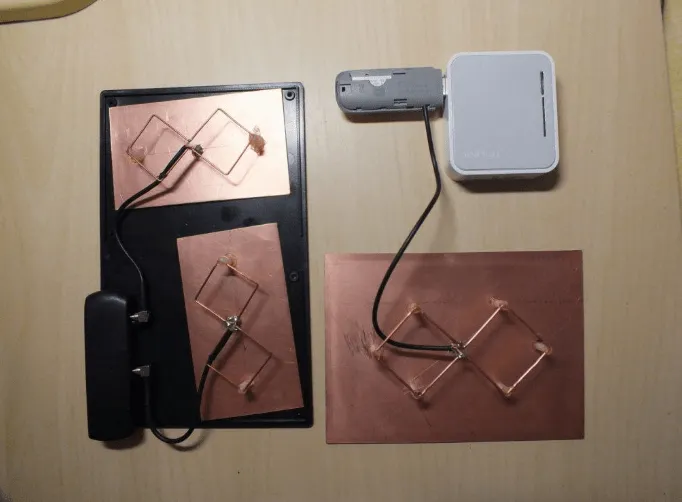

Антенна Харченко также способна принимать сигнал от мобильных операторов, что позволяет повысить скорость и качество мобильного интернета. Для того чтобы улучшить качество интернета таким способом, сперва потребуется уточнить частоту волн. Это можно узнать, позвонив в центр компании, предоставляющей доступ в интернет.

После этого можно приступать к процессу сборки. Для этого необходимо сначала также собрать биквадрат, а после припаять к нему кабель. Как это сделать было описано в статье выше. Далее потребуется добавить рефлектор, который будет усиливать мощность приема. В конце необходимо подключить готовую конструкцию к роутеру.

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
паяльник (пайка, канифоль);
антенный кабель, RF-штекер;
линейка или рулетка.

В отдельных ситуациях используется:

тонкая проволока;
фломастер, бумага (для чертежа);
калькулятор для проведения расчётов;
изолента, клей;
основа, к которой будет крепиться конструкция;
наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

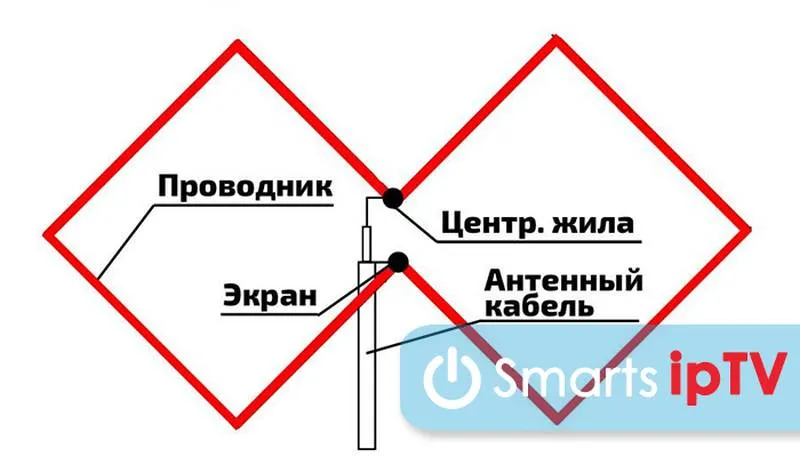

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

λ – длина волны (периметр ромба);
c – скорость света, равняющаяся 3×108 метров;
F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

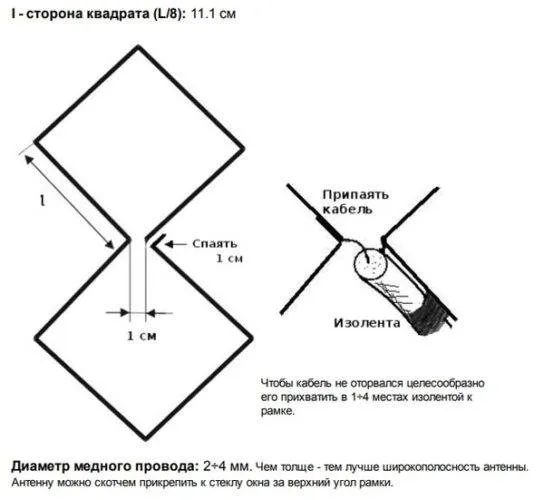

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

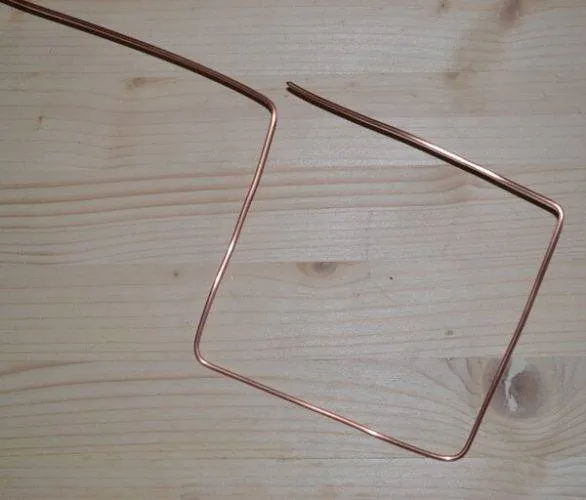

согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);

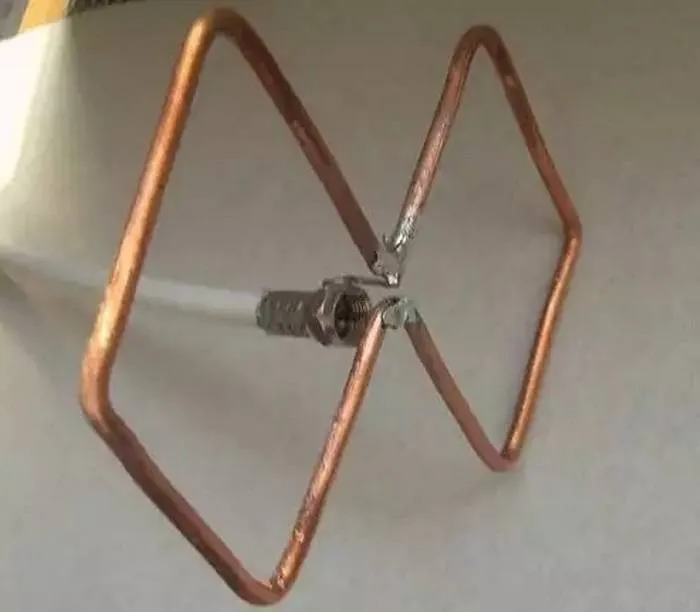

припаять к антенне на месте ромбов кабель;
жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

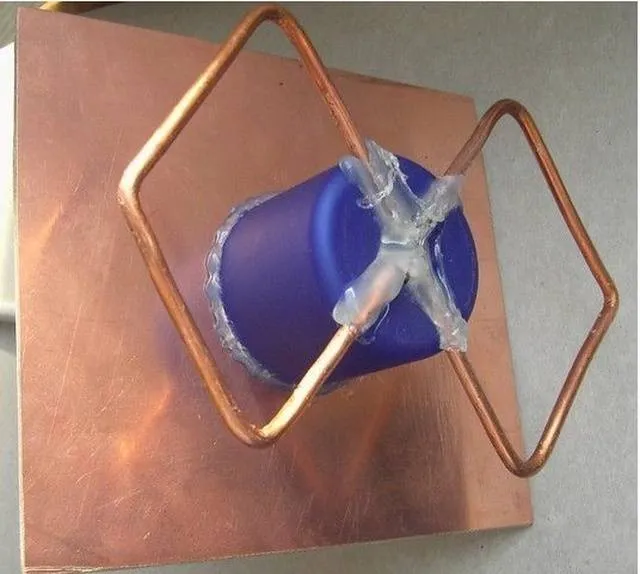

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

расстояние между усилителем и телеантенной равняется 1/7 длины волны;
площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Постоянное напряжение

Процесс с использованием постоянного напряжения актуален в случае небольшой дозарядки. Многие устройства с подобным режимом работы функционируют автоматически – это гораздо проще и быстрее, нежели способ, описанный выше. В этом случае уже можно примерно прикинуть, сколько будет заряжаться аккумулятор, поскольку на процесс влияет подаваемое напряжение:

14,4 В – аккумулятор 12 вольт зарядится на 80 % в течение 24 часов.
15 В – батарея за сутки способна зарядится уже на 90 %.
16 В – процент зарядки может достигнуть 95 %.
16,3 В – в этом случае аккумулятор заряжается полностью.

Сколько должно быть ампер при зарядке аккумулятора в этом случае? Суть здесь заключается в том, что на протяжении всего процесса изменяется значение тока. Вначале, когда аккумулятор разряжен, величина может доходить до нескольких десятков ампер, но впоследствии ток понижается. Одновременно растет внутреннее сопротивление батареи.

Удобство этого способа – это отсутствие необходимости контролировать силу тока, зарядное устройство способно это делать самостоятельно. И когда АКБ зарядится, прибор также самопроизвольно прекращает процесс.

Устройство вертикальной поляризации без оплетки

Антенна Харченко без оплетки предназначена для модемов с частотностью около 200 Гц

Начинать сборку модели важно с заготовки стойки. При этом пластину многие специалисты советуют брать малой толщины

Перед ее установкой при помощи дрели делаются отверстия для монтажа. Вибратор в данном случае подбирается алюминиевого типа. В нем также необходимо сделать два отверстия для монтажа. Боковые стойки в некоторых случаях используются стального типа.

Также следует учитывать, что задние опоры необходимо припаивать в первую очередь

При этом кабель подключения важно подготовить заранее. Для антенны с частотностью в 200 Гц он подойдет двухпроводного типа

После подключения антенны устанавливаются передние стойки. Далее на мачту необходимо закрепить фидер. После этого устанавливается непосредственно рефлектор для приема сигнала.

ON-LINE калькулятор, для расчета антенны Харченко

Примечание: D — расстояние между антенной и рефлектором

Антенна Харченко для низкочастного диапазона DCMA — 450-460 MHZ Частота резонанса 452.0 МГЦ

Антенна была изготовлена из подручных материалов. Использован старый рефлектор-сетка от польской УКВ-ТВ антенны, которая ввиду своей непригодности уже была попросту мной выброшена.

В качестве активного элемента, использовал аллюминевый провод от электрического кабеля диаметром 4.5мм. Кабель использован тонкий, RG-58/C, на 50 ом, длинной 3 метра. Все расчеты выполненны на основе данных он-лайн калькулятора. Разница в силе сигнала, согласно встроенному в модем измерителю поля, по сравнению со штатной антенной «хвостиком» составила более 20db, то есть показания при штатной антенне никогда не опускались ниже отметки -95db по сигналу EvDO. При подключении антенны Харченко сигнал вырос и теперь находится на отметке -72db и иногда даже до -70db. Базовая станция удалена от места приёма на 10 км.Благодаря своей широкополосности, антенна не нуждается в настройке.

Таким образом, если поставить кабель с малым погонным затуханием на этих частотах, установить антенну на высоте более 15м от земли, можно запросто перекрыть дистанцию до БАЗЫ DCMA в более 20-25 км и получить доступ к интернету, даже в весьма удаленной деревне ))))

Цифровое телевидение набирает популярность в России и постепенно вытесняет аналоговое вещание. Большую распространенность имеет цифровое эфирное телевидение (ЦЭТВ), т.к. для него нужно минимум вложений. В больших городах с организацией нет проблем. В отдаленной местности возникают проблемы из-за удаленности от ретранслятора, а установка спутникового телевидения не всегда доступна из-за высокой стоимости. Выручить может покупка усилителя для антенны, но он стоит хороших денег и при сильной удаленности от вышки прием хорошего сигнала невозможен при пасмурной погоде.

Выгодной альтернативой служит антенна Харченко, которая используется в качестве приемника с усилителем одновременно. Она является универсальной и одинаково подходит для цифрового телевидения или интернета. В статье будет рассмотрено, как сделать антенну Харченко своими руками и настроить.

Другие варианты антенн для DVB-T2

На практике нашли применения и другие дальнобойные конструкции с коэффициентом усиления до 10–15 дБ, способные работать на расстоянии до 50–60 км от ретрансляторов. Многие из них даже не названы в честь своих разработчиков, но это не уменьшает их эффективности. Наиболее распространены:

Простейшая спиральная антенна, сделанная из силового провода, диаметр которого всего 2 мм. С него даже не потребуется снимать изоляцию

Обращаем внимание, что повышение коэффициента достигается увеличением количества витков. Так, при 12 витках провода показатель может достигать 14 дБ

Размер также зависят от частоты принимаемых каналов. Для Московской области моно принимать диаметр кольца 17,7 см при шаге навивки 13.7 см. В качестве рефлектора используют лист тонкого металла или обычную решетку от гриля. Самодельные логопериодические антенны более сложны в сборке, но обеспечивают хорошее качество приема практически в любых условиях. Такое устройство состоит из нескольких элементов (вибраторов), закрепленных на основании с определенным шагом. Для приема 1–32 каналов в диапазоне частот 530–626 МГц рекомендованы следующие размеры и расстояния в миллиметрах:

Номер вибратора	1	2	3	4	5	6	7
Длина	171,5	159,3	147,9	137,3	127,5	118,4	109,9
Расстояние		71,9	66,7	62	57,5	53,4	49,6
Номер вибратора	8	9	10	11	12	13
Длина	102,1	94,8	88	81,7	75,9	70,5
Расстояние	46,1	42,8	39,7	36,9	34,2	31,8

Вибраторы крепятся на двух несущих элементах (трубах круглого или квадратного профиля) в шахматном порядке. При сборке этой антенны требуется максимально возможная точность. Поэтому за ее изготовление стоит браться только тогда, когда уже есть опыт работ по более простым моделям. Но отметим, что по качеству приема такие модификации удерживают весьма высокие позиции в профессиональных рейтингах.

Существуют и другие модификации антенн, но они более сложны в техническом плане. Да и сборка таких устройства не всегда целесообразна, ведь увеличение коэффициента такие конструкции обеспечивают минимально по сравнению с перечисленными вариантами. Поэтому вы сможете смотреть цифровое эфирное телевидение без проблем, выбрав одну из описанных модификаций, не покупая дорогостоящих заводских устройств.

Конструкции для интернета, 3g и мобильной связи

Для мобильной связи, Bluetooth, 3g и WiFi используются настолько короткие волны и высокие частоты, что всё устройство имеет в длину порядка 10 см и изготавливается по одному чертежу для всех диапазонов. Отличия только в размерах, которые можно рассчитать, используя онлайн-калькулятор. Можно также использовать её для мобильного телефона.

Зигзагообразная антенна своими руками

Сделать антенну самостоятельно нетрудно. Для изготовления необходимы:

одножильный медный провод;
паяльник;
плоскогубцы;
линейка;
коаксиальный кабель с волновым сопротивлением 50 Ом;
токопроводящий материал для экрана (фольгированный гетинакс, DVD или CD диск, банка из-под шпрот и т.п.);
стойка, обеспечивающая правильное расстояние между антенной и экраном, например, крышка от пластиковой бутылки;
клей.

Процесс изготовления можно разделить на несколько этапов:

Очищают провод от изоляции;
С помощью линейки размечают места сгибов;
Плоскогубцами сгибают проволоку в ранее отмеченных местах. Чем точнее была сделана разметка, и согнута проволока, тем лучше будет приём;
Лудятся места присоединения кабеля;
Лудится кабель, либо на кабель надевается штекер, к которому припаиваются кусочки провода длиной 10-15 мм;
Провод припаивается к антенне;
На кабель последовательно одеваются стойка и экран;
Вся конструкция проклеивается, например, силиконом.

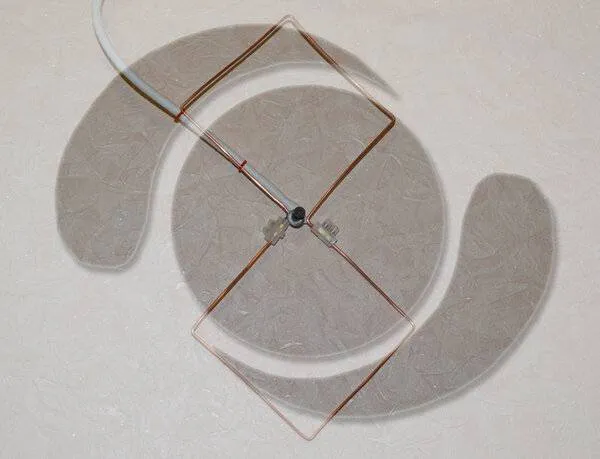

Готовая антенна

Подключение кабеля к антенне

Улучшение приёма WiFi и Bluetooth

WiFi передается, как и другие виды беспроводной связи, радиоволнами. Поэтому для улучшения работы WiFi-роутера или других устройств также можно использовать эту конструкцию. По отзывам, если в качестве экрана использовать параболическую тарелку (как вариант можно выгнуть из консервной банки), то усиление достигает 31 дБ. При использовании самодельного отражателя его кривизна подбирается опытным путем. Для этого на аппарате, на который передается сигнал, нужно установить программу, показывающую уровень сигнала и, меняя кривизну экрана, следить за ним.

Расчет производится на частоту 2445 МГц.

L1 (внешняя сторона квадрата) – 30.8 мм;
L2 (внутренняя сторона квадрата) – 29.6 мм;
L3 (длина рамки) – 84 мм;
L4 (ширина рамки) – 43 мм;
L5 (зазор для подключения) – 1.9 мм;
D (высота стоек) – 13.6 мм;
B (ширина экрана) – 122 мм;
H (длина экрана) – 122 мм;
диаметр проволоки – 2.5 мм;
количество проволоки – 256.6мм.

Важно! Чем точнее выдержаны размеры, тем лучше будет приём. В качестве экрана можно использовать кусочек фольгированного гетинакса для печатных плат

Для механической прочности экран припаивается к оплетке провода

В качестве экрана можно использовать кусочек фольгированного гетинакса для печатных плат. Для механической прочности экран припаивается к оплетке провода.

В качестве экрана можно использовать CD или DVD диск. На диске есть тонкий слой фольги, на котором записывается информация. В этом случае сделать антенну можно в боксе для CD дисков.

Устанавливают антенну Харченко горизонтально. Это связано с поляризацией сигнала.

Bluetooth использует те же частоты, что и WiFi. Поэтому нужна антенна диапазона WiFi и тех же размеров.

Подключение к роутеру

Если в роутере есть разъем для подключения внешней антенны, то к концу кабеля припаивается штекер и вставляется в разъем.

Если его нет, то для подключения нужно вскрыть модем и припаять кабель к плате. Чем короче провод, тем лучше. Мощность роутера небольшая, и потери в кабеле имеют иногда решающее значение.

Внимание! Эту работу могут выполнить только опытные специалисты. Вскрытие прибора приведет к потере гарантии

Подключение к ноутбуку

В ноутбуках WiFi платы встроенные для мобильности и уменьшения габаритов. Поэтому внешней антенны нет, а внутренняя – маломощная. Чтобы подключиться к ней, необходимо разбирать ноутбук и точно знать, где она расположена. Но существует альтернативный вариант с использованием USB WiFi-адаптера с антенной. Разделав ее, можно найти центральную жилу и экран. К ним соответственно припаивается коаксиальный кабель. Идеальным вариантом будет установка прямо на адаптер с целью уменьшения потерь в кабеле.

Расчет антенны

Расчет нужных параметров для усиления сигнала DVB T2 делается в специальных программах или онлайн калькуляторах. Оба варианта дают рабочий результат. Перед этим открывается интерактивная карта с расположением доступных телевышек. Отыскивают ближайшую вышку в зависимости от своего месторасположения и открывают меню. В ниспадающем списке доступна информация о частоте вещания, которая играет центральную роль в замерах, она и нужна для следующих онлайн подсчетов.

Сборка антенны для DVB T2

Когда нужные детали отмерены и приготовлены, нужно собрать агрегат. Делается это аккуратно, потому что финальный результат влияет на передачу сигнала.

Описание конструкции

На деревянной рейке фиксируется биквадратная часть антенны, закрепленная в месте пересечения двух фигур. К этой же точке подключается кабель, его протягивают к телевизору или другому устройству. С обратной стороны к рейке крепится рефлектор — поперечные металлические прутья, усиливающие поступающий сигнал. Коаксиальный кабель прижимают к стороне квадрата, в зависимости от стороны, с которой подключен. Зажимается изолентой для фиксации и проводимости.

Виды антенн dvb t2

Стандарт т2 дмв телевидения — на данный момент новейший массовый, применяемый для передачи цифрового сигнала. Его особенностью является значительное упрощение устройств приёма-передачи за счёт применения устройств расшифровки, так называемых тюнеров, некоторые модели телевизоров уже имеют встроенный модуль расшифровки цифрового сигнала. Значительно снижены требования к мощности сигнала, даже сигнал незначительной мощности достаточен для воспроизводства картинки высокого качества, поэтому почти всегда отпадает потребность в усилителе, он становится ненужным.

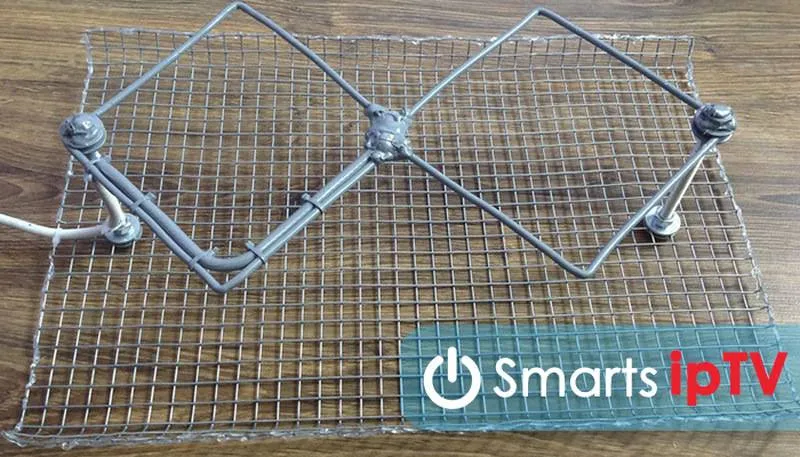

Антенна Харченко

Рассмотрим устройство зигзагообразного волновода, устройство которого предложено энтузиастом-инженером К. П. Харченко ещё в 1961 в журнале «Радио». Внешне этот прибор выглядит как двойной примыкающий разомкнутыми углами друг к другу ромб или квадрат, в точках примыкания подключаются центральная жила и оплётка коаксиального кабеля.

Для усиления сигнала можно применить металлический рефлектор — зеркало, отражающее дальний сигнал на устройство. Размеры цифровой антенны своими руками зависят от длины волны принимаемого сигнала, понятно, что для дециметрового диапазона волн и размеры dvb t2 антенны своими руками будут находиться в пределах нескольких дециметров. Чем выше частота приёма — тем короче волна, меньше размеры. Комнатный волновод для приёма каналов будет иметь размеры сторон примерно 11 и 15 сантиметров, общие внешние габариты 30 на 17 см, размеры рефлектора 50 на 50 см.

Для его изготовления потребуется чуть больше метра проводника — медного или алюминиевого провода или трубки диаметром от 5−6 мм, лучше до 10 мм или полосы, сопоставимой ширины. Расстояние между разомкнутыми точками углов примыкания 1−2 см, расстояние до рефлектора где-то 5−7 см. Этого будет дальнобойный волновод, позволяющий принимать 20 и более программ. Длина телевизионного кабеля влияет на действие антенны, если кабель будет свыше 5−7 метров, потребуется усилитель, какой — выбирать вам.

При эксплуатации волновод должен быть развёрнут в сторону ближайшей передающей станции, при первой установке стоит поэкспериментировать с ориентацией устройства, добиваясь устойчивого приёма сигнала.

Этот тип антенн можно с успехом применять и для приёма слабого сигнала сотовой сети, только размеры устройства будут в несколько раз меньше. В сети достаточно онлайн-калькуляторов для расчёта конкретных параметров для каждого случая.

Походная антенна

Для изготовления этой самоделки, кроме штекера для подключения к ТВ приёмнику, нужно только две одинаковых пустых пол-литровых металлических банок из-под напитков. Вместо коаксиального кабеля, можно взять обычную «лапшу» для стационарных телефонов. В районе горлышка каждой пустой и сухой банки саморезом закрепляется один провод «лапши» или к одной прикручивается оплётка телевизионного кабеля, а к другой — его сердцевина. Банки располагаются на одной прямой, настройка приёма производится путём изменения расстояния между ними от 1 до 8 см, а также точной ориентацией по направлению излучателя. Устройство не должно быть слишком близко расположено к телевизору.

Ленивая антенна

Если неохота заморачиваться ни с каким рукодельем, а тратить лишние деньги жалко, то можно устроить совсем простенькое приспособление. Но работать оно будет устойчиво там, где уровень сигнала довольно высокий. Потребуется знать частоту цифрового вещания, чтобы определить длину волны. Для этого 300 делится на число мегагерц частоты вещания «цифры» и получается довольно точное значение в метрах. Для частоты в 480 МГц длина волны составит 0,625 м, а для 700 МГц — примерно 0,430 м. Когда даже длину волны вещания неохота узнавать берём просто 0,63 м, наибольшую из возможных.

Берётся отрезок коаксиального кабеля, равный рассчитанной длине волны, зачищаются концы от наружней изоляции, чтобы был доступ к оплётке. Отрезанный кусок сгибается в разорванную окружность — между зачищенными концами должен быть разрыв в 1−2 см и закрепляется любым способом, как проще, хоть на картонной коробке. С первой стороны припаивается центральная жила другого куска этого же кабеля, с другой — оплётка. На противоположный от места пайки конец крепится штекер. Подключаем и наслаждаемся просмотром цифрового вещания.

Для того, чтобы самостоятельно изготовить антенну для dvb t2 своими руками не потребуется много времени и особых затрат, а результат порадует.

zen.yandex.ru

В одной из предыдущих статей я как-то упоминал свою рамочную антенну (ссылку приведу ниже), сравнивая с ней один из магазинных экземпляров. К сожалению, спустя несколько месяцев, она стала плохо принимать сигнал, с чем это связано сказать не могу – не знаю. Но решил “скрутить” другой вид – зигзагообразную, или антенну Харченко.

Заехал на рынок, чтобы прикупить провод диаметром 4 мм, однако, в продаже встретил только на 2.5 мм (40 рублей за метр). Судя по форумам и сайтам, касающихся этой тематики, такой размер вполне приемлем, но на широкий диапазон можно не рассчитывать (эх.. буду собирать под один мультиплекс).

120 рублей за 3 метра – решил брать с запасом. Правда, по ощущениям, длина кажется меньше – перемерять не стал

Расчет готового изделия я производил на нескольких сайтах для большей точности (их называть здесь не буду, так как через поисковики найти не проблема) – под 46 канал размер стороны вышел 11.1мм.

Расчет с одного из сайтов

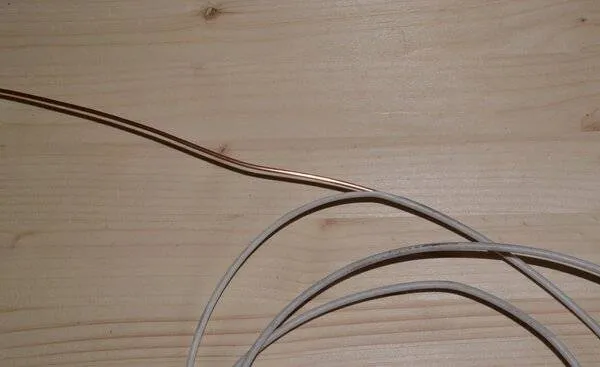

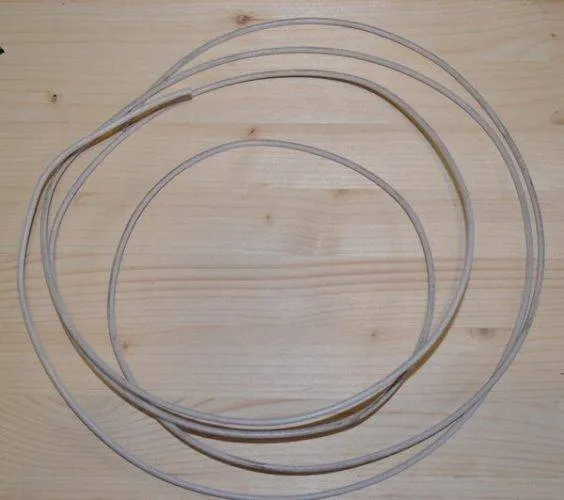

Добравшись до дома, начал снимать изоляцию канцелярским ножом – дело оказалось не быстрое, из-за её толщины.

Толщина изоляции приличное

Осталось “скрутить” по форме, параллельно не забывая вдевать крепежи под антенный кабель, иначе придется вытягивать все обратно и делать заново 🙂

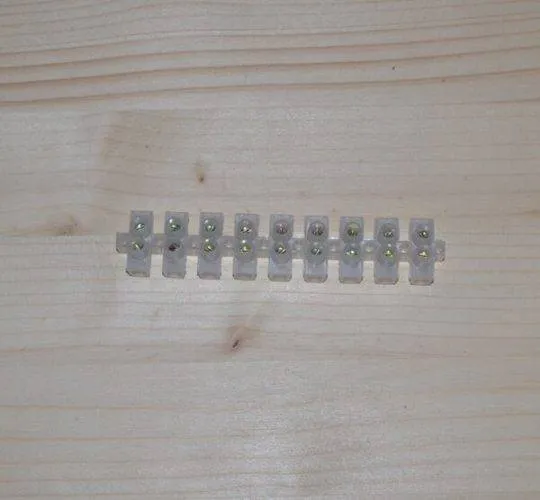

В качестве крепления контактов я выбрал дешевую колодку

В качестве них я использовал сетевую колодку – диаметр её не большой, а концы крепко сжимаются винтами.

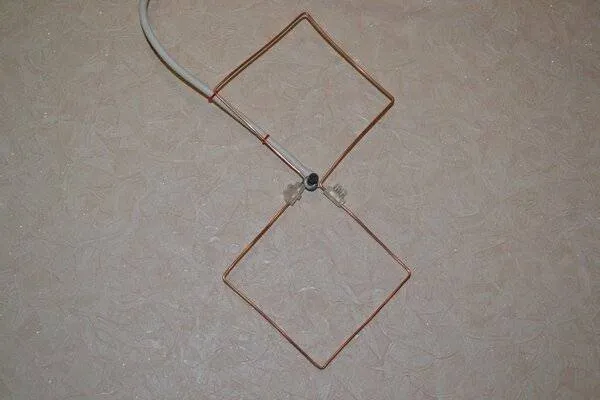

Первая часть антенны

Соединять, же, с помощью пайки моими паяльниками (среди которых самый мощный = 60 Вт) дело “гиблое”. Прекрасно помню обожженные пальцы, потраченные нервы и время, когда собирал двойной квадрат 🙂

Ровно миллиметр-в-миллиметр вымерить и потом загнуть углы не получилось, но +-3-4 мм погрешности я считаю нормальной. В итоге, вышло “что-то” в форме восьмерки.

Подключив к DVB-T2 приставке данную самоделку, я понял, что рамочный вариант работал лучше.

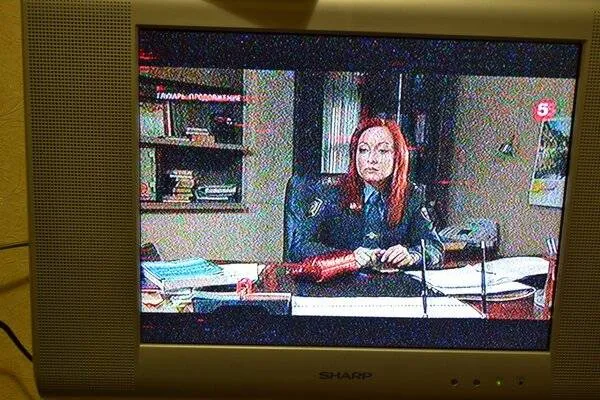

Аналоговый “5-ый канал” в районе 580 МГц

Более-менее хороший уровень сигнала находится в районе 580 МГц.

Первый мультиплекс показывает уровень от 30-50%, но постоянно скачет до нуля

В DVB-T2 тоже не все хорошо – каналы, расположенные на 548 МГц “фризят” и зависают из-за скачущего, до нуля, качества. А тот мультиплекс, под который делал расчет, не показывает вообще – уровень не поднимается выше 25-30%.

К сожалению, положение моей комнаты специфическое – это первый этаж, окна выходят в противоположную сторону от телецентра, а напротив находится двухэтажная школа и край высотки, которые плохо отражают сигнал.

Как сделать фальш окно своими руками?

Если вы хотите сделать фальшокно своими руками, то это достаточно простой процесс, который может быть выполнен в несколько этапов.

Подготовьте материалы: вам понадобятся доски, гвозди, шпаклевка, краска или обои.
Измерьте размеры отверстия в стене, которое вы хотите закрыть.
Создайте раму из досок, которые должны соответствовать размерам отверстия. Установите раму на место, закрепите ее гвоздями.
Нанесите шпаклевку на раму, после чего покройте ее краской или обоями.
После того, как покрытие сухое, можете установить затвердевшую раму в отверстие в стене.

Это основные шаги для создания фальшокна своими руками. Некоторые детали могут отличаться в зависимости от индивидуальных потребностей и предпоч

Для того, чтобы сделать фальш-окно своими руками, вам понадобится:

Деревянные доски или МДФ плиты, которые будут служить основой для окна.
Клей для дерева.
Ножовка или пила для резки досок.
Отвертка, дрель и болты для крепления деталей.
Подъемные петли, которые позволят поднимать и опускать окно.
Облицовочный материал, например, обои или панели, для завершения внешнего вида окна.

Шаг 1: Измерьте размеры отверстия в стене, где будет установлено фальш-окно.

Шаг 2: Режьте доски или МДФ плиты на размеры, равные размерам отверстия в стене.

Шаг 3: Соедините доски или МДФ плиты, используя клей для дерева, чтобы создать основу для фальш-окна.

Шаг 4: Установите подъемные петли на верхней грани осн

Для того чтобы сделать фальш окно своими руками, вам понадобятся следующие материалы и инструменты:

Деревянный брусок;
Деревянные доски или Фанера;
Ножницы для дерева;
Шурупы или гвозди;
Дрель;
Строительный клей;
Лепестковый штукатурный нож или высотный нож;
Шпатлевка;
Подготовленные краски или лак.

Сначала вы должны подготовить деревянные доски или фанеру, используя ножницы для дерева, чтобы сделать их подходящего размера.
Затем установите деревянный брусок, используя шурупы или гвозди, в качестве рамы для фальш-окна.
Приклеите деревянные доски или фанеру на раму с помощью строительного клея.
Подготовьте поверхность, используя шпатлевку.
Используйте лепестковый штук

Простой способ сделать фальш-окно своими руками заключается в следующих шагах:

Определение размеров: вы должны определить размеры необходимого фальш-окна и определить, где оно будет установлено.
Подготовка материалов: для создания фальш-окна вам понадобятся доски, пластиковые панели, крепежные материалы и инструменты, такие как дрель, шуруповерт, шурупы и т.д.
Создание рамы: создайте раму для фальш-окна из досок и закрепите ее с помощью крепежных материалов.
Установка пластиковых панелей: установите пластиковые панели вн

Подготовьте материалы: вам понадобятся доски, гвозди, шпаклевка, краска или обои.
Измерьте размеры отверстия в стене, которое вы хотите закрыть.
Создайте раму из досок, которые должны соответствовать размерам отверстия. Установите раму на место, закрепите ее гвоздями.
Нанесите шпаклевку на раму, после чего покройте ее краской или обоями.
После того, как покрытие сухое, можете установить затвердевшую раму в отверстие в стене.
