Правила работы с нивелиром

Содержание

• Нивелир – особенности устройства, область применения
• Пошаговая инструкция для работы с нивелиром
• Как определить превышение точек?
• Правила технического обслуживания приборов

Чтобы работать с нивелиром, необходимо иметь определенные навыки и знания. Данный прибор незаменим во время строительства объектов разной степени сложности. Он обеспечивает точность размещения всех объектов в пространстве и предупреждает непоправимые ошибки.

Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.

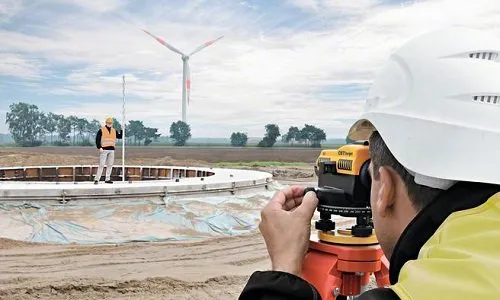

Область примения нивелира

Конструктивные особенности

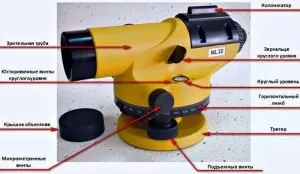

Конструкция нивелира

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В конструкции агрегата присутствует и штатив. Лучше выбирать алюминиевые варианты, которые легкие и прочные. В некоторых приборах присутствует лимб, при помощи которого можно измерить или построить углы.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь

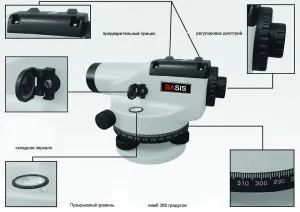

Основные элементы управления нивелира

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

• защитный футляр для хранения зрительной трубы;
• ключ для выполнения обслуживания;
• отвес для установки прибора строго в указанной точке;
• мягкая ткань для обработки линз.

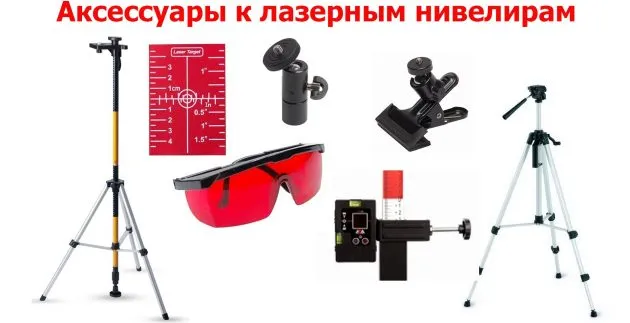

Аксессуары для лазерных нивелирам

Пошаговая инструкция для работы с нивелиром

Как пользоваться нивелиром при отсутствии необходимого опыта? Начинающим мастерам во время работы следует придерживаться простой инструкции.

Шаг 1 – установка штатива

Устанавливаем штатив с учетом следующих рекомендаций:

• крепежные винты на ножках максимально расслабляются;
• опоры прибора выдвигаются на необходимую длину;
• штатив выставляется в нужном положении, с учетом горизонтального уровня;
• винты на штативе со всех сторон закрепляются.

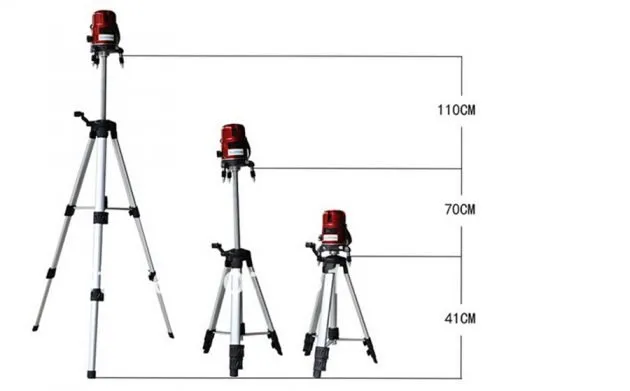

Штативы для нивелира

Шаг 2 – установка нивелира

Нивелирную трубу закрепляют на смонтированном штативе с использованием нескольких крепежных винтов. С применением датчиков уровня (методом их вращения) добиваются строго горизонтального положения прибора. Необходимо чтобы пузырьки на шкале находились в области указанных отметок.

Вначале желательно точно выставить первый из них. Только после этого переходят к регулировке второго винта, ориентируясь на предыдущий. Только такая поэтапная настройка нивелира поможет добиться хорошей результативности в работе. Оптическая ось прибора должна проходить строго горизонтально.

Установка нивелира

Шаг 3 – фокусировка оптического узла

После установки нивелира в нужном положении переходят к настройке его зрительной трубы, ориентируясь на остроту зрения оператора. Для этого необходимо перевести прибор на хорошо освещаемый предмет, и крутят регулятор, пока разметочная сетка не будет отображаться максимально четко.

Такую же работу необходимо произвести на других объектах, освещенных менее качественно. Настройку фокусировку проводят все время, пока это необходимо.

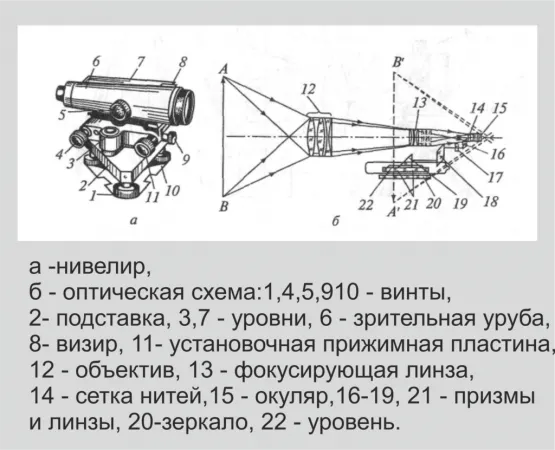

Нивелир и его оптическая схема

Как определить превышение точек?

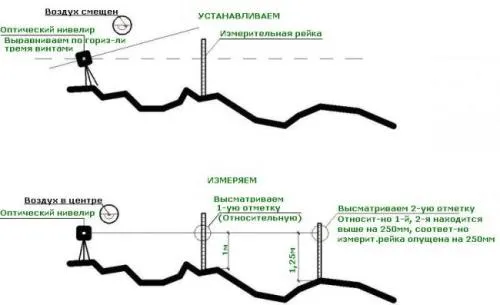

Работа с оптическим нивелиром заключается в определении разности высот нескольких точек на поверхности. Чтобы это сделать, необходимо иметь специальную мерную рейку и помощника, который будет переносить ее с одного места на другое.

Для выполнения работ необходимо придерживаться следующей инструкции:

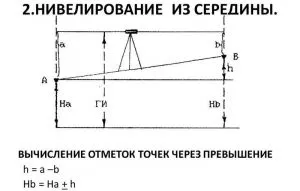

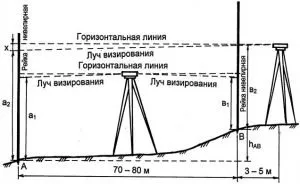

Вычисление отметок точек через превышение

• Выбирают первую точку, на которой устанавливают рейку в вертикальном положении.
• Чтобы планка стояла максимально ровно, необходимо корректировать ее нахождение, ориентируясь на визирную сетку на приборе.
• Нивелир наводят на рейку. При помощи вращения окуляра добиваются максимальной четкости изображения.
• В блокнот записывают значения мерной рейки, где оказалась горизонтальная линия визирной сетки.
• Планку переносят на другую точку и всю работу проводят сначала по аналогичной схеме.
• Нивелир расположен неподвижно. Поэтому чем больше измеренное значение на рейке, тем ниже находится конкретная точка.

Правила переноса отметок на поверхность

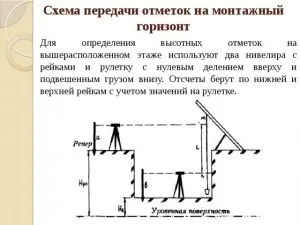

Схема передачи отметок на монтажный горизонт

Нивелир на стройке — незаменимая вещь, поскольку с его помощью можно определить глубину копания котлована в каждом конкретном случае. Рассмотрим ситуацию, когда необходимо получить выемку с нахождением дна на уровне -2.000 относительно пола здания. Для этого экскаваторщику необходимо указать его отметку.

Чтобы правильно выполнить данную работу, выставляют рейку на точке, которая соответствует полу здания – на проектном нуле. На стройке обычно подобные реперы выставляет геодезист.

Допустим, что в данной точке удалось измерить значение 153. На месте нахождения будущего котлована устанавливают колышек и приставляют к нему рейку. Снимают значения, которое вышло, например, 168. Разницу в 15 см откладывают от низа колышка вверх. Рядом с ним можно забить еще один столбик. Его верх должен соответствовать выполненной отметке, что обеспечит экскаваторщика более надежным ориентиром.

Правила технического обслуживания приборов

Работать с нивелиром необходимо аккуратно, что объясняется чувствительностью данного прибора к любым повреждениям.

После каждой выполненной работы рекомендуется протирать окуляр и линзы мягкой фланелью, которая обычно предоставляется производителем в составе стандартной комплектации к каждой модели. Малейшие загрязнения на поверхности оптической системы приводят к неточности измерений, что негативно сказывается на результате проведенных работ.

Чтобы обеспечить высокую точность оборудования, регулярно производится его поверка. Ее делают раз в три года, о чем делается соответствующая пометка в паспорте к прибору.

Это следует доверять профессионалам, но в некоторых случаях все можно выполнить самостоятельно. Используется обычный лист бумаги, который размещается на известном расстоянии от разметочной рейки. Регулировка оптической системы нивелира выполняется до тех пор, пока измеренные значения не совпадут с фактическими.

Видео по теме: Нивелир – начало работы

Как научиться работать с нивелиром?

Работа с нивелиром — это процесс, который требует навыков и опыта. Чтобы научиться работать с нивелиром, вам следует выполнить следующие шаги:

1. Изучите теорию: прежде чем начать работу с нивелиром, необходимо понимать его принцип работы и различные технические характеристики.

2. Ознакомьтесь с прибором: изучите инструкцию и осмотрите нивелир. Определите, какие компоненты включены в его комплектацию и как их использовать.

3. Подготовьте рабочую площадку: выберите рабочую площадку, убедитесь, что она ровная и чистая. Проверьте, что нивелир установлен на устойчивой и надежной опоре.

4. Выполните калибровку: для правильной работы нивелира необходимо выполнить калибровку — процесс установки горизонтальной и вертикальной линии.

5. Определите точки наблюдения: выберите точки, на которые вы будете смотреть через нивелир. Они должны быть расположены на одной горизонтальной линии.

6. Наблюдайте за отражателем: установите отражатель на одной из точек и наблюдайте за ним через нивелир. Подстройте нивелир, чтобы отражатель был на одном уровне с горизонтальной линией.

7. Передвигайте отражатель: перемещайте отражатель на другую точку и повторите процесс наблюдения и подстройки нивелира.

8. Проанализируйте результаты: после завершения работы проанализируйте полученные результаты и убедитесь, что вы выполнили работу правильно.

Обучение работе с нивелиром может быть достаточно сложным процессом, поэтому для получения опыта рекомендуется набираться опыта под руководством опытных специалистов.
