Разбираемся в тонкостях работы устройства для пуска: принцип действия магнитного пускателя. В нашей свежей публикации вы найдете подробное объяснение того, как это устройство функционирует и каким образом оно обеспечивает плавный пуск электродвигателей. Получите ясное представление о ключевых моментах этой технологии.

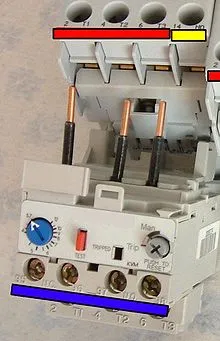

с защитным тепловым реле

Пуска́тель электромагни́тный (магни́тный пускатель) — электрический аппарат, который предназначен для пуска, остановки, реверсирования и защиты электродвигателя.[1] состоит из контактора, кнопочного поста и теплового реле. Наряду с тепловой защитой магнитный пускатель предотвращает самовключение после восстановления исчезнувшего питающего напряжения. Главным образом магнитный пускатель применяется для дистанционного пуска, останова и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором.[2] Контакты магнитных пускателей, коммутирующих токи выше 20..25 А, снабжают дугогасительными устройствами.[3]

В рамках стандартизации к пускателям относят комбинацию всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок. Электромагнитным является пускатель, у которого сила, необходимая для замыкания главных контактов, обеспечивается электромагнитом. Наряду с электромагнитными существуют полупроводниковые,[4] реостатные, ручные, с двигательным приводом, пневматические, электропневматические пускатели. Пускатель, включающий расширенные функции с возможностью обмена информацией называется пускатель управления электродвигателя (motor management starter).[5]

Устройство и применение[править | править код]

Реверсивная сборка пускателей Siemens — комплектное изделие — схема на корпусе.

Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путём изменения порядка следования фаз, для чего в пускатель встраивается второй контактор.

Для уменьшения пускового тока двигателя также применяется переключение обмоток трёхфазного двигателя со «звезды» на «треугольник». При такой схеме включения двигатель разгоняется до номинальных оборотов будучи включённым по схеме «звезда» и переключается на питание по схеме «треугольник» в нормальном режиме работы.

Исполнение магнитных пускателей может быть открытым и защищенным (в корпусе); реверсивным и нереверсивным; со встроенной тепловой защитой электродвигателя от перегрузки и без неё.

Реверсивный магнитный пускатель (реверсивная сборка) осуществляет реверсирование трёхфазных двигателей путём изменения чередования фаз и представляет собой два трёхполюсных контактора, смонтированных в общем устройстве и сблокированных механической или электрической блокировкой, исключающей возможность одновременного включения контакторов, что вызывает короткое межфазное замыкание.

, контактор или реле имеют силовые и блокировочные контакты. Силовые используются для коммутации мощной нагрузки; блок-контакты — в управляющей цепи. Силовой и блок-контакт может быть нормально разомкнутыми и нормально замкнутыми. Нормально открытый контакт в нормальном положении контактора разомкнут. Нормально закрытый контакт в нормальном положении контактора замкнут. Контакты контактора, пускателя или реле на принципиальных схемах показываются в нормальном положении[6].

На территории СНГ некоторые производители электрооборудования в каталогах и списках оборудования не акцентируют различие между контакторами и магнитными пускателями.

Модульный контактор (для установки на DIN-рейку) — это электромагнитный пускатель, сконструированный для установки в электрические распределительные щиты для стандартных модульных устройств с креплением на DIN-рейку. Их достоинства: электробезопасность класса 2 — постоянная безопасность для операторов и неквалифицированного персонала. Недостатки: максимальное число коммутационных операций в день до 100.

Величины магнитных пускателей — для того, чтобы обеспечить приличную работу электроприборов в тех цепях, что коммутируется пускателями, требуется, чтобы характеристики последних целиком соответствовали эксплуатационным условиям. Насчитывается восемь параметров этой самой величины и каждая из них подразумевает свой параметр нагрузочного тока. Допускается небольшое несоответствие (в большую сторону) по допустимому значению тока. Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный магнитный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380 В, а его рабочий режим АС-3.

Список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3 А;
• 1 – 10 А;
• 2 – 25 А;
• 3 – 40 А;
• 4 – 63 А;
• 5 – 100 А;
• 6 – 160 А;
• 7 – 250 А.

Литература[править | править код]

• ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели
• ГОСТ 2491—82 «Пускатели электромагнитные низковольтные. Общие технические условия»
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.

Примечания[править | править код]

1. ↑ Пускатель электромагнитный//Силовая электроника: краткий энциклопедический словарь терминов и определений —М.:Издательский дом МЭИ, 2008
2. ↑ //Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 1 (А – И) —М.: Советская энциклопедия, 1962
3. ↑ Контакт//Энциклопедия современной техники. Автоматизация производства и промышленная электроника. Том 1 (А – И) —М.: Советская энциклопедия, 1962
4. ↑ ГОСТ Р 50030.4.2-2012 (МЭК 60947-4-2:2007) Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 2. Полупроводниковые контроллеры и пускатели для цепей переменного тока
5. ↑ ГОСТ IEC 60947-4-1-2015 Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 4-1. Контакторы и пускатели электродвигателей. Электромеханические контакторы и пускатели электродвигателей
6. ↑ Нормальным называется такое положение, когда катушка электромагнита контактора не находится под напряжением, то есть контактор отключен.

Ссылки[править | править код]

• Схемы подключения магнитного пускателя для управления асинхронным электродвигателем
• Тепловые реле магнитных пускателей — устройство, принцип действия, технические характеристики

Как отличить контактор от пускателя?

Контактор и пускатель являются электрическими устройствами, которые используются для управления и включения электромоторов и другой нагрузки.

Контактор — это электронное устройство, содержащее внутренние контакты, которые могут быть открыты или закрыты в зависимости от управляющего сигнала.

Пускатель — это электронное устройство, которое используется для включения и управления электромотором. Он может выполнять функции контактора или служить дополнительным устройством для защиты мотора.

В общем, контактор и пускатель могут выполнять похожие функции, но различия между ними в их конструкции, размерах, функциональности и сложности их применения.
