В повседневной жизни мы часто сталкиваемся с ситуациями, когда имеющиеся розетки в квартире или частном доме не могут обеспечить возможность использования определенных электроприборов или бытовой техники. Если вы хотите узнать, как правильно подключить провод к удлинителю, это может быть полезным для решения таких ситуаций.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

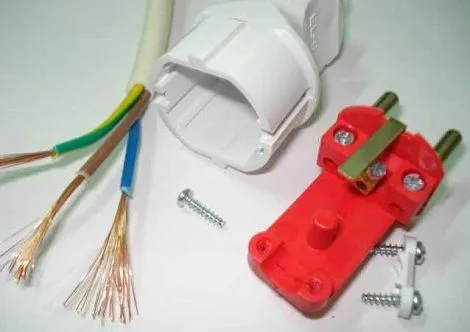

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

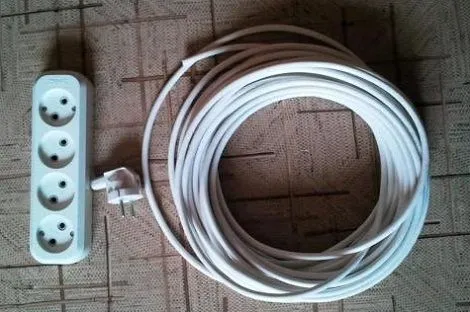

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

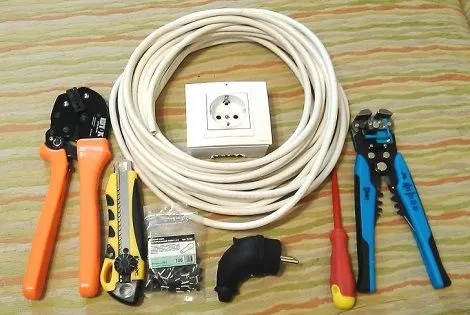

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

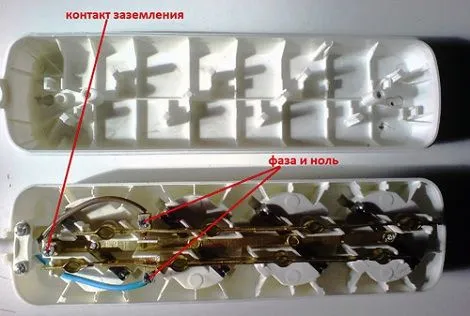

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

В повседневной жизни мы часто сталкиваемся с ситуациями, когда имеющиеся розетки в квартире или частном доме не могут обеспечить возможность использования определенных электроприборов или бытовой техники. Если вы хотите узнать, как правильно подключить провод к удлинителю, это может быть полезным для решения таких ситуаций.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

В этой статье я покажу как я делаю удлинитель для различных строительных инструментов, я сделал их несколько разной длинны, так как не совсем удобно пользоваться очень длинным, для расстояния 3-7 метров, ведь электроудлинитель нужно обязательно полностью разматывать перед использованием, в противном случае вы получите соленоид, который будет греться и в итоге оплавится провод.

Для изготовления удлинителя я приобрел всего лишь вилку и двойную розетку, провод я взял от вибрационного насоса, который вышел из строя, он у него достаточно мягкий и гибкий, к тому же круглого сечения. Нагрузка на этот удлинитель не будет превышать 1 кВт, предназначен для подключения электроинструмента.

И так с чего начнем. Перечислю что мне понадобилось

1. Отвертка со сменными битами
2. Бокорезы
3. Инструмент для зачистки электроизоляции (Стриппер)
4. Нож строительный
5. Вилка
6. Двойная розетка
7. Доска (основа)
8. Провод от насоса «Родничок» (трехжильный) — около 4х метров (остатки)

Сначала я подключаю саму розетку, для этого ее нужно разобрать, делаю я это с помощью шуруповерта (так быстрее). Тут нужно выкрутит два болта, они под плоскую отвертку, но биту я меняю быстро, они закреплены на ручке шуруповерта, вот тут статья про это.

Теперь снял наружную изоляцию строительным ножом, нашел три жилы, каждая из них имеет свой цвет, эти цвета не случайны, каждый из них имеет свое назначение, по ним ориентируются все электрики, в том числе и я пытаюсь последнее время придерживаться стандартов.

Да простят меня электрики, если ошибусь:

1. Синий — это всегда НОЛЬ
2. Коричневый — Фаза
3. Зелено-желтый — Заземление

Если у вас другие цвета, они тоже имеют свое назначение.

У меня на вилке нет клемы под заземление, поэтому мне пришлось просто обрезать этот провод, если у вас есть возможность его подключить, и ваши розетки имеют заземление, то обязательно подключите его.

Зачистил провод с помощью инструмента для снятия изоляции с проводов.

С помощью болтов (показаны синими стрелками), зажал провода в клемники, контакт должен быть хорошим, что бы избежать перегрева розетки в удлинителе при большой нагрузке.

Креплю розетку к доске, которая будет основой всего удлинителя.

Теперь осталось собрать розетку, но перед этим, нужно прорезать проход для провода из самой розетки.

Розетка для удлинителя готова, теперь нужно закрепить провод дополнительно, что бы не выдернуть его случайно из розетки, это очень опасно, я сделал это с помощью трех скоб, специально его изогнув петлей.

Теперь для удобства хранения удлинителя, я вбил в торец доски гвозди, примерно на 80 мм, после чего выгнул их в разные стороны относительно друг друга на 90 градусов.

Гвозди нужны для намотки провода от удлинителя, когда он хранится.

Теперь нужно подключить вилку, она разбирается достаточно просто, нужно выкрутить всего один болт, после чего вытащить сердечник (3), а внешний корпус (1) самой вилки, рекомендую сразу надеть на провод, что бы не забыть, в противном случае, после того как закрепите провода в клемники (2), его уже не получится одеть, и придется все провода опять отключать. Провода в клемники (2) без разницы как подключать,

Подключил вилку, вид в сборе.

Отпилил и сгладил углы доски (см зеленые овалы), что бы придать законченный вид, да и электролобзиком это дело одной минуты.

Несколько фото готового удлинителя для розетки, сделанного своими руками. Стоимость без провода, рублей 80, по времени мин 20.

Розетки такого типа, не предназначены для использования в сырых помещениях или под дождем/снегом, их можно использовать только в помещении или в сухую погоду на улице. Данный материал не является руководством к действию, и носит ознакомительный характер.

Будьте очень аккуратны при работе с электричеством, это смертельно опасно, а если вы не имеете достаточной квалификации, обратитесь к специалисту.
