Существующие способы подключения

Существует три способа, как соединить розетки между собой, когда их количество превышает две штуки: последовательное соединение, параллельное соединение и смешанное соединение. В терминологии электриков первый вариант называется «звездой», а второй — «шлейфом».

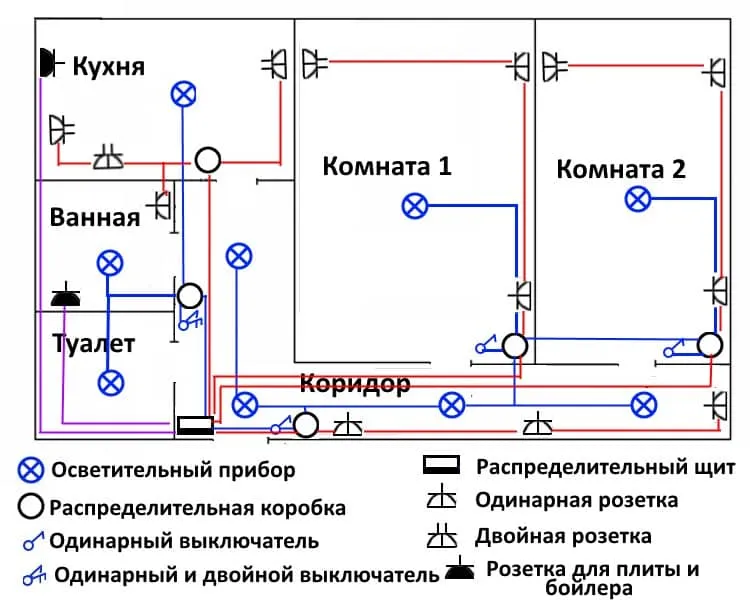

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка.

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

К розеткам, соединенным шлейфом, запрещено подключать приборы с большой мощностью. Кондиционеры, печи микроволновые и обычные, стиральные машинки и другие подобные устройства необходимо питать от других точек доступа. В последовательной системе к одной сети подключено много розеток, поэтому нагрузка ложится на каждую.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

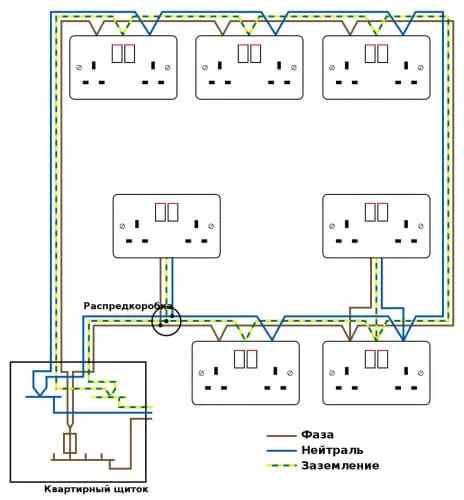

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Если происходит перегорание или поломка одной части провода, при кольцевом соединении устройства продолжают работать, потому что электричество поступает со второй стороны кольца. Ремонтировать все равно нужно, но электропитание сохранится. Надежность системы сравнима с параллельным соединением розеток. Минус – расход провода выше по сравнению с классическими способами.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

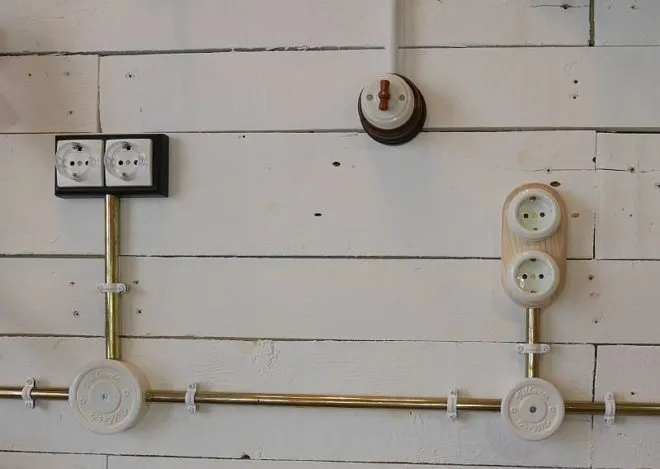

Открытая проводка – преимущества и недостатки

открытая проводка

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

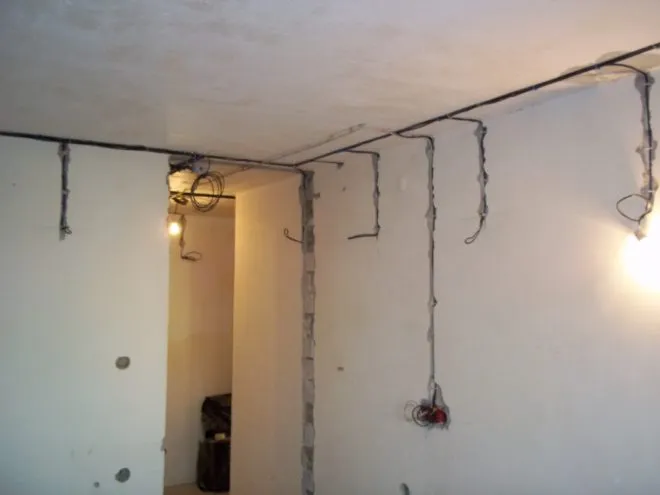

Скрытая проводка – плюсы и минусы

скрытая проводка

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.



Как выбрать правильный способ

Чтобы выбрать параллельное или последовательное подключение розеток, необходимо просчитать несколько параметров: сумма средств, которые можно потратить на электропроводку, мощность оборудования и отделка стен (возможность и желание переделывать ремонт в случае поломок).

Оптимальным способом считается подключение двух розеток к одному проводу щитка или распределительной коробки – параллельное соединение. Если в помещении не предусмотрено большое количество розеток и приборов (например, только телевизор), подойдет шлейфовый метод.



На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

  • простая система подключения и сборка цепи;
  • возможность отрегулировать уровень напряжения, сделать меньше;
  • можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Основные правила построения розеточной сети

Система бытовых розеток имеет следующие особенности:

  • с учетом многочисленных потенциальных потребителей в жилых помещениях устанавливается большое количество розеток;
  • в зависимости от типа установки розетки делят на встроенные и внешние (пример встроенной розетки приведен на рисунке 1);
  • эстетические параметры и широта предложения розеток позволяют использовать их как элемент оформления интерьера;
  • розетки могут подключаться по выделенной линии или “по шлейфу”.

Рисунок 1. Пример типичного исполнения встроенного розеточного модуля с заземляющими контактами

Выделенные линии (подключение звездой) характерны для розеток, обслуживающих потребителей с мощностью свыше 1 кВт (проточный нагреватель в ванной, варочная панель). Для питания остальных устройств используют розетки, которые подключаются к вводному щитку по шлейфу, т.е. последовательно.

Техническая возможность выбора такой схемы следует из того, что:

любое маломощное бытовое устройство потребляет от сети ток не более 1 А, а в большинстве случаев гораздо меньше, тогда как правильно подобранный кабель шлейфа выдерживает токовую нагрузку до 10 – 15 А;

маловероятно одновременное функционирование всех подключаемых устройств, что значимо снижает нагрузку.

Немалый плюс шлейфового соединения – значительное уменьшение объемов трудоемкого штробления стен.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый. Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

  • установка двойной розетки;
  • монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

  • возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
  • более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

  • меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
  • суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
  • штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

  • Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
  • Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

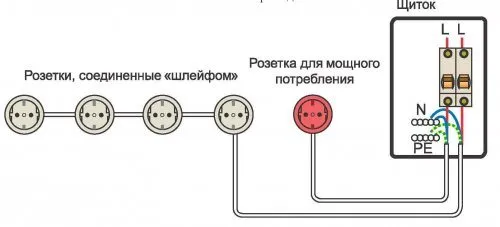

Как выполнить подключение розеток шлейфом

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Электропроводка может быть как спрятанной в стенах, так и пролегать по их поверхности. Открытый вариант проще и удобнее, однако, не всегда хорошо смотрится с эстетической точки зрения. Если нет желания постоянно задевать кабель, то имеет смысл поместить его в небольшие предварительно проделанные борозды (штробы), после чего аккуратно их заделать.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.

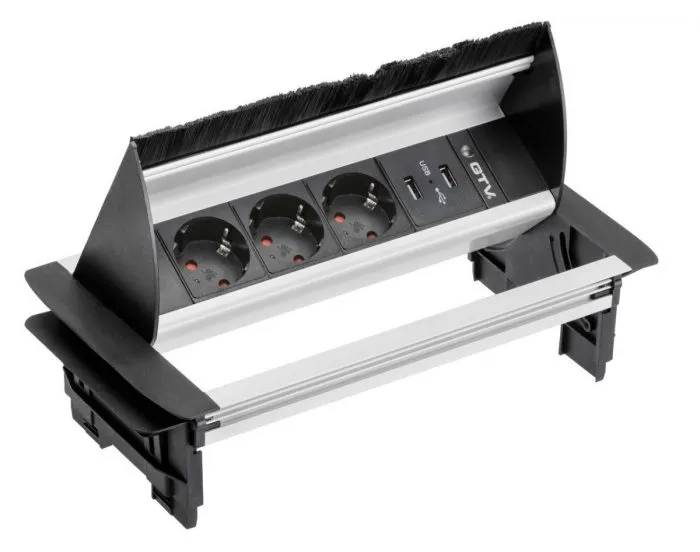

  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Как подключить розетку на 4 гнезда: два способа достичь одной цели

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

Как подключить розетку на 4 гнезда: два способа достичь одной цели

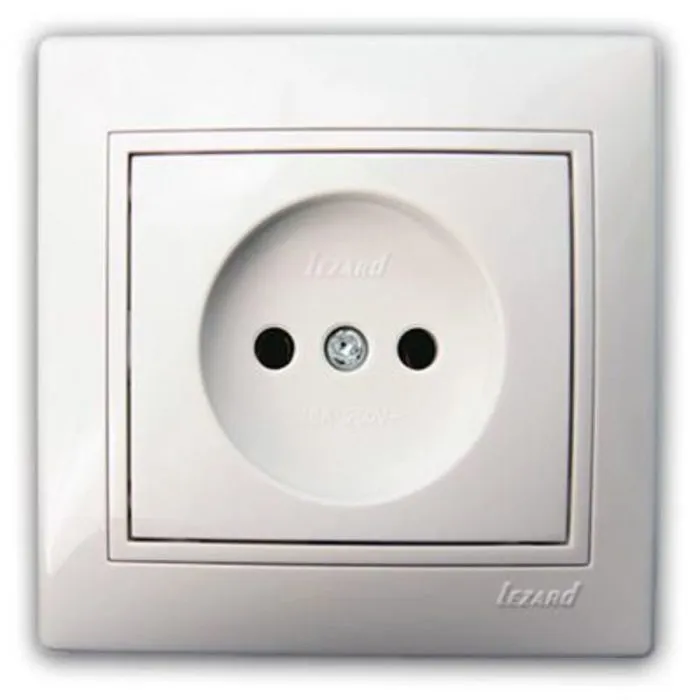

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;

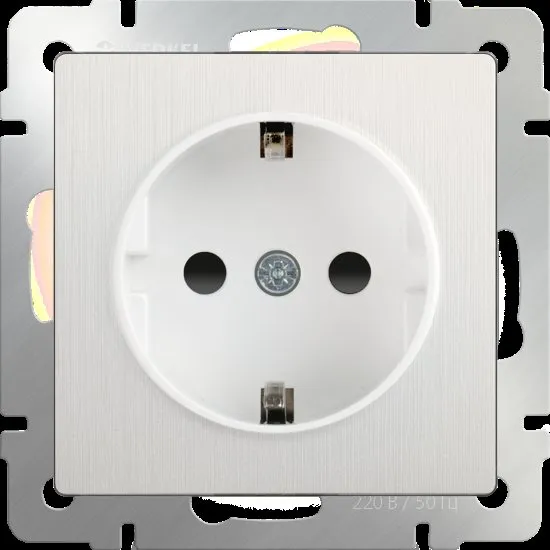

  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.

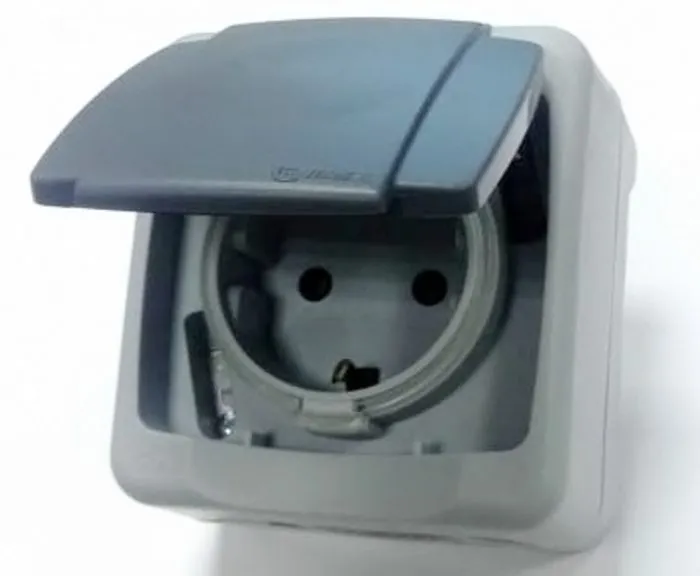

  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Как подключить розетку на 4 гнезда: два способа достичь одной цели

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

  1. – уровень;
  2. – кусачки;
  3. – отвертка;
  4. – нож с карандашом;
  5. – перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

  1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
  2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
  3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
  4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
  5. С помощью ножа необходимо на 10 мм оголить провода.
  6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

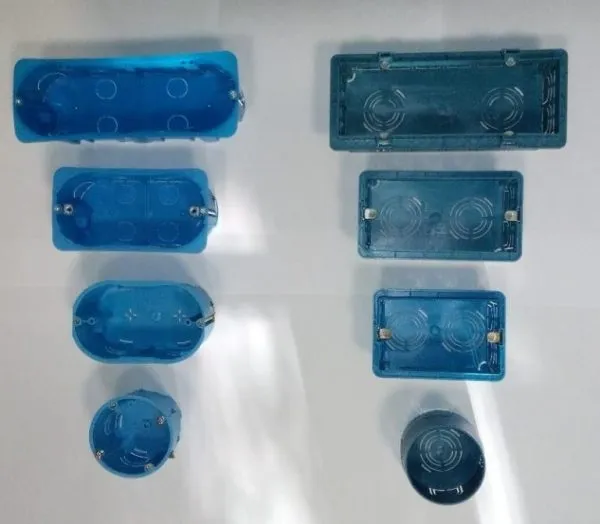

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

  1. Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
  2. Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
  3. В новый подрозетник вдевают провода. Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
  4. Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
  5. После высыхания раствора можно приступать к установке розетки.

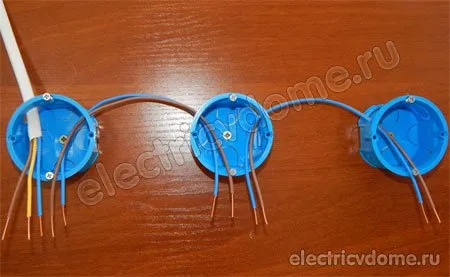

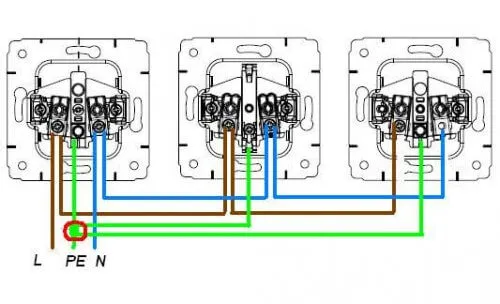

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

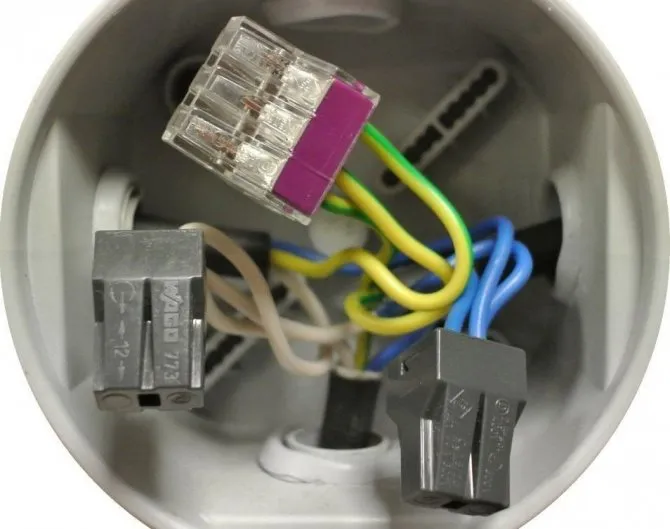

Монтаж ответвлений в подрозетнике

Чтобы в полной мере соблюсти требования ПУЭ и при этом не нести слишком больших затрат на прокладывание отдельного РЕ-проводника к каждой розетке, можно сделать ответвления непосредственно в подрозетнике. Для этого могут использоваться специальные клеммники или обжимные гильзы.

Главным достоинством клеммников является отсутствие необходимости использования специального инструмента для их монтажа. Такие изделия устанавливаются очень быстро и просто. Кроме того, каждое из них может быть легко демонтировано для проведения ремонта или обслуживания мест соединения элементов проводки.

В свою очередь, к преимуществам обжимных гильз относится более высокое качество электрического соединения, а также их низкая цена.

При использовании клеммников или обжимных гильз необходимо действовать очень аккуратно, поскольку потребуется компактно расположить все полученные соединения в подрозетнике. Некоторые специалисты рекомендуют не ограничиваться выполнением ответвления для заземляющего провода, а выполнять подключение фазы и нуля к контактам розетки аналогичным образом.

Фазные и нулевые провода допускается подсоединять непосредственно к контактам розетки. Качество такого соединения во многом определяется типом контакта. Стандартные болтовые зажимы часто не способны обеспечить достаточную надежность соединения сразу двух вставленных в них проводов. Поэтому для устройств, предназначенных для подключения шлейфом, необходимо использовать клеммники. Другой вариант – применять качественные устройства, оборудованные несколькими зажимами для каждой клеммы.

Как соединять розетки: последовательно или параллельно

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

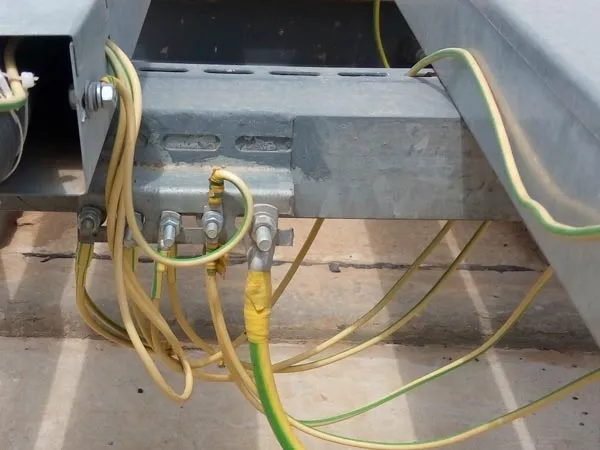

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

  • проведение электромонтажных работ;
  • процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

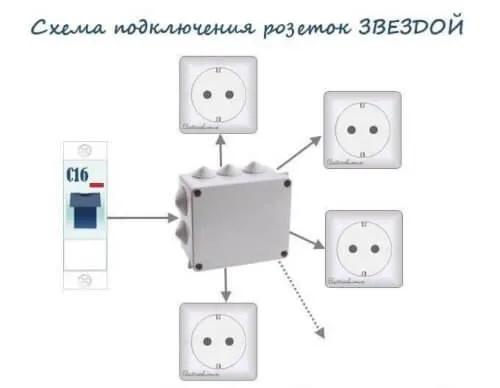

  • звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
  • шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

  • исчезает защита всех розеток группы;
  • при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

  1. Параллельное соединение или подключений звездой.
  2. Последовательное или шлейфом.
  3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Задача на последовательное соединение проводников

Условие. В цепи друг за другом подсоединены две лампы и резистор. Общее напряжение равно 110 В, а сила тока 12 А. Чему равно сопротивление резистора, если каждая лампа рассчитана на напряжение в 40 В?

Решение. Поскольку рассматривается последовательное соединение, формулы его законов известны. Нужно только правильно их применить. Начать с того, чтобы выяснить значение напряжения, которое приходится на резистор. Для этого из общего нужно вычесть два раза напряжение одной лампы. Получается 30 В.

Теперь, когда известны две величины, U и I (вторая из них дана в условии, так как общий ток равен току в каждом последовательном потребителе), можно сосчитать сопротивление резистора по закону Ома. Оно оказывается равным 2,5 Ом.

Ответ. Сопротивление резистора равно 2,5 Ом.

Устройство электрической розетки

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

  • Декоративная накладка с закреплённым винтом.
  • Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
  • Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный. К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково. Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

Подключать розетку начинаем с приготовления:

  • инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
  • расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
  • фонарика.

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь. Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.

В нашем случае теперь необходимо в нужном месте перерезать провод. Прикидываем длину на изгиб и на 1 см для клеммы. Перекусываем. (Семь раз отмерь — один отрежь!) Зачищаем провод от верхней оплётки, Зачищаем концы проводов на 1 см. (На фотографии неправильно — слишком короткие концы.) Это вполне удобно делать канцелярским ножом. Вы можете выдвинуть лезвие как раз на толщину изоляции

и не повредить провод. Специальный инструмент, конечно, удобен, но он необходим только профессионалам для ежедневной работы.

Зачистка провода специальным инструментом

Изгибаем. С мягким многожильным проводом работать удобнее, с толстым одножильным — надёжнее. В примере использован медный провод сечением 2.5 квадратных миллиметра.

Минусы электрического последовательного подключения

Многие электрики считают, что такой метод подсоединения розеток недопустим по ПУЭ:

  • Согласно электротехническим правилам нельзя выполнять проводку с разрывом проводников РЕ, так как они останутся незаземленными.
  • Слабый уровень надежности. Перед выполнением работ необходимо делать сложные расчеты, если возникнут противоречия с перегрузкой из-за мощностей. Самое страшное, что может произойти при замыкании в цепи, возгорание в системе.
  • Шлейфовым способом можно подключать розетки, если планируется использование электрических приборов с малой мощностью, чтобы работать с другим устройством понадобится отдельный вывод и силовой кабель. В этом случае теряется главное преимущество – экономичность.

Кроме всего, возрастает объем употребления энергии на бытовые нужды. Необходимо проводить другой электромонтаж, рассчитывать его надежность, подбирать розетки с иными параметрами.

Порядок работ по монтажу шлейфа

Все работы требуют профессионального подхода и соблюдения техники безопасности. Нужно знать, как правильно подключить группу розеток. Перед началом необходимо обесточить всю квартиру, чтобы разъединить и фазу, и ноль. Отсутствие напряжения проверяют индикатором в месте работы. Монтаж проводят в следующей последовательности.

  1. Разметка и подготовка места.
  2. Штробление стен.
  3. Закладка кабеля от распределительной коробки к первому подрозетнику.
  4. Подготовка провода для перемычек.
  5. Установка подрозетников.

Качество монтажа зависит от типов контактных элементов. Надежными считаются модели с плоско-пружинным способом соединения. В крайнем случае это может быть пластина, зажатая болтом. Подводной к розетке кабель должен выступать за поверхность стены не более чем на 80 мм. При необходимости его следует укоротить.

Снимается оплетка кабеля, провода разводятся в стороны. Слева фаза, справа ноль, посередине провод заземления. Их концы оголяют на 10мм с помощью съемника изоляции или ножа. Розетка, имеющая самозажимные пружинные клеммы, упрощает работу. Достаточно зачищенный конец провода подать в отверстие до упора.

Затем необходимо потягивающим движением проверить надежность крепления всех жил. В первую очередь упаковываются повода, и вся конструкция вставляется в подрозетник, предварительно закрепляется по бокам винтами. По уровню проверяют горизонтальность, затем винты окончательно затягиваются. Последней устанавливается лицевая панель, накладная рамка.

Как подключить светодиодную ленту без пайки?


Есть несколько способов подключения светодиодной ленты без пайки:

  1. Использовать соединительные клеммы. Это маленькие пластиковые блоки с отверстиями для проводов, которые могут использоваться для соединения проводов между собой без пайки. Просто вставьте конец провода светодиодной ленты в одно отверстие, а конец провода питания в другое отверстие и закрепите провода клеммой.

  2. Использовать розетки соединения. Это также пластиковые блоки, но вместо отверстий для проводов они имеют маленькие контакты, которые можно зажать вместе с проводами. Вставьте конец провода светодиодной ленты в одну розетку, а конец провода питания в другую розетку и зажмите их вместе.

  3. Использовать самоклеящуюся ленту для крепления светодиодной ленты к поверхности. Эта лента имеет двухсторонний скотч, который позволяет легко закрепить ленту на поверхности. Провода можно соединить с помощью разъемов, которые присоединяются к ленте без пайки.

  4. Использовать магнитные держатели. Эти держатели можно закрепить на поверхности и использовать для крепления светодиодной ленты без необходимости склеивать ее. Провода можно соединить с помощью разъемов, которые присоединяются к ленте без пайки.

При использовании любого из этих методов не забудьте убедиться в правильности подключения проводов перед подачей питания.

Видео. Как соединить провода в распределительной коробке?

Добавить комментарий
