Для многих владельцев домов создание автономной тепловой системы становится неотъемлемым решением для обогрева жилья, особенно в случае, если невозможно подключить постройку к централизованной теплосети. Вопрос о том, куда установить циркуляционный насос на подачу или обратку, становится важным аспектом в этом процессе.
Общие сведения
Ранее во всех домах выполнялся монтаж системы, по которой рабочая среда перемещалась естественным путем. Движение воды обеспечивалось за счет ее нагрева в котле или даже обычной печи. Она остывала в батареях и других элементах теплового контура здания, после чего возвращалась в нагревательное оборудование. Именно по такой простой схеме осуществлялась ее циркуляция по трубам.
Сейчас повсеместно используется дополнительное оборудование. Перед тем как установить насос в систему отопления в частном доме, специалисты выполняют расчеты и подбирают прибор, учитывая особенности теплового контура здания. Профессионалы принимают во внимание также и другие нюансы.
На заметку! Тепловой контур с естественной циркуляцией – это только относительно простая схема отопления. Ведь при ее устройстве трубы обязательно прокладываются с уклоном, батареи монтируются в строго оговоренных местах, используются трубопроводы исключительно большого диаметра. В некоторых зданиях все правила трудно выполнить или вовсе не возможно. Поэтому не удается обеспечить требуемую циркуляцию теплоносителя по системе.
Решить эти проблемы позволяет профессиональный монтаж дополнительного оборудования. Большая часть домовладельцев обращается за помощью к специалистам. Ведь они отлично знают, как правильно установить циркуляционный насос в системе отопления.
Достоинство системы с насосом
Противники отопления, отличающегося принудительным перемещением среды, отмечают следующие его недостатки:
- установка циркуляционного насоса вынуждает увеличивать расходы на обустройство теплового контура;
- оборудование требует подключения к электричеству, что становится причиной дополнительных затрат на оплату электроэнергии;
- эффективная работа насосного агрегата зависит от стабильности электропитания, что не исключает возникновение нештатных ситуаций, если прекращается подача электричества;
- установка электронасоса вынуждает проводить работы по монтажу целого узла и осуществлять его регулярное обслуживание, но даже в этом случае он не защищен от поломок.
При более доскональном рассмотрении каждого недоставка минусы оказываются уже не такими существенными, как кажутся поначалу. Тем более для организации эффективной работы теплового контура с гравитационным перемещением теплоносителя не обойтись без определенных знаний, опыта, и выполнения конкретных правил. Поэтому для его грамотного монтажа потребуется помощь специалистов, которые также прекрасно знают, как правильно установить насос на отопление в частном доме.
Чтобы окончательно выяснить все преимущества наличия циркуляционного насосного агрегата в тепловом контуре здания, нужно подробнее познакомиться с системой, где теплоноситель перемещается самотеком.

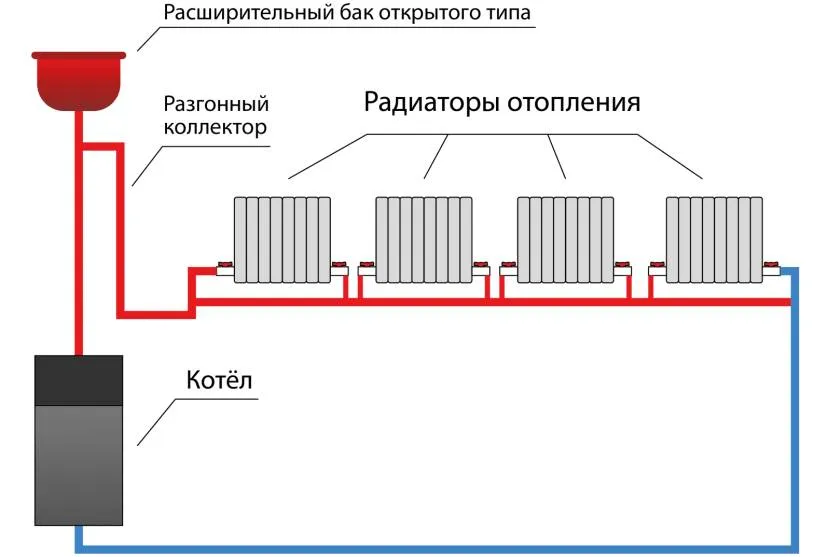

После определения места монтажа котла обязательно выполняют прокладку вертикального трубопровода. Он является разгонным участком системы. Для его обустройства используют трубы с большим диаметром. Рекомендуют монтировать трубопрокат с сечением минимум 1,5 дюймы.
Прокладку разгонного трубопровода осуществляют на максимально возможную высоту. Он должен монтироваться до точки, которая выше всех радиаторов в доме. После этого закрепляют и подсоединяют расширительный бак. Это устройство обычно имеет открытое исполнение.

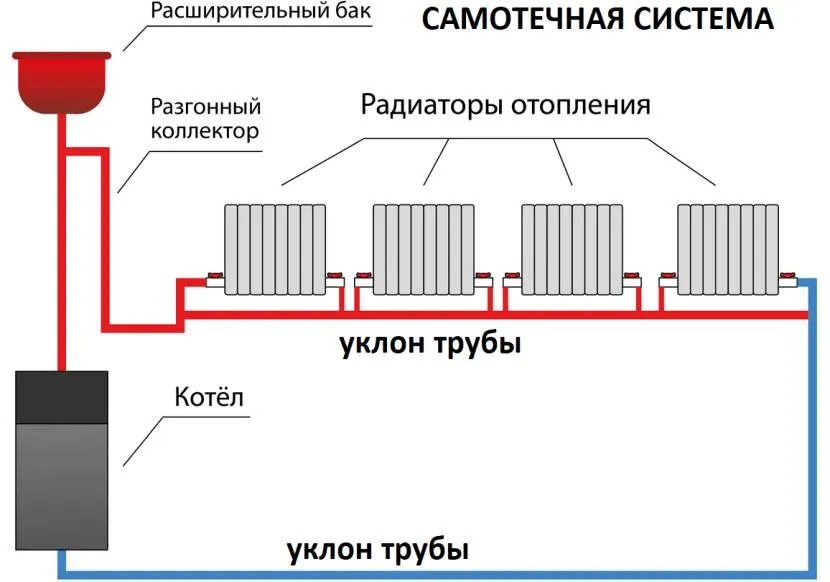

Трубопровод подачи теплоносителя из расширительного бака прокладывается с уклоном минимум 5%. Другими словами, наклон трубы должен составлять не меньше 50 мм на 1 м. При этом размер ее сечения обязан составлять минимум 1,25 дюйма.
Спуски к радиаторам изготавливают из труб диаметром минимум 3/4 дюйма. Коллектор обратки, который тоже размещают под уклоном, изготавливают из трубопроката с таким же сечением, как и у верхнего подающего трубопровода.

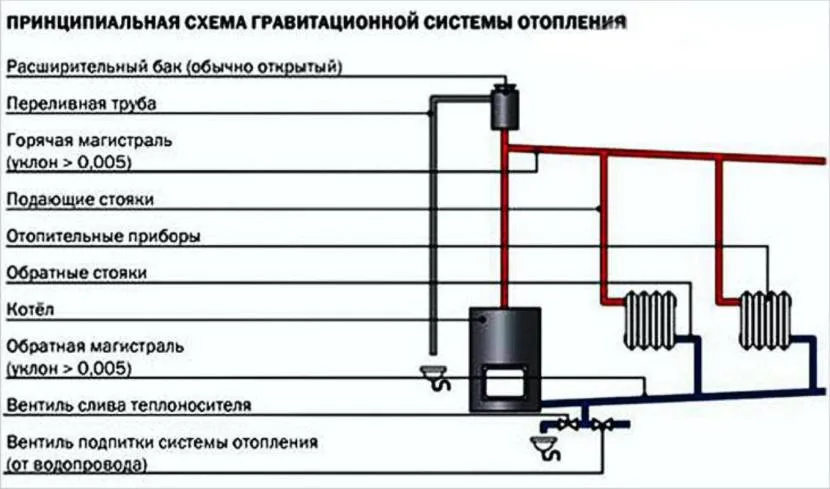

Такое устройство отопления с самотеком среды вынуждает монтировать котел ниже батарей. Это не всегда удобно или возможно. Кроме того, увеличивается протяженность трубопроводов. Чтобы избежать всех неудобств, обращаются к специалистам, отлично знающих, как установить циркуляционный насос в систему отопления частного дома. Ведь именно он позволит подавать нагретую воду к батарее в любой точке постройки.
Тепловой контур с самотеком еще возможно реализовать в маленьких домах, где все отапливаемые помещения находятся рядом. Однако даже при таком расположении комнат не всегда удается смонтировать систему с гравитационной циркуляцией.
Необходимость использования труб с большим сечением заставляет расходовать больше средств на организацию отопления. Такие трубопроводы сложнее монтировать и очень трудно спрятать в строительные конструкции, а иногда это сделать вовсе нельзя. При этом профессиональная установка насоса в систему отопления обойдется дешевле, чем затраты на обустройство гравитационного контура с большими трубами и множеством сопутствующих издержек.
Еще одним недостатком гравитационной системы является невозможность скрыто выполнить нижнее подключение батарей. Это не удастся сделать, даже если проект будут разрабатывать опытные проектировщики. В контуре с самотеком теплоносителя не получится создать давление больше 0,6 атм. Ведь оно в системе образуется за счет температурных перепадов и из-за разной плотности жидкости.
Важно! Давления 0,6 атм. недостаточно для современных радиаторов. Кроме того, навсегда можно забыть о водяных теплых полах, которые грамотно всегда смонтируют специалисты. Однако для их эффективной работы потребуется установка насоса на отопление. Если прибор профессионально подобран, он будет всегда создавать нужное давление.
Чтобы гравитационный контур работал на расчетной мощности, ей нужен стартовый импульс. Его можно получить исключительно при увеличении энергоносителей. Если же произойдет даже короткая остановка котельного агрегата, тогда придется долго выводить отопительный контур на нормальный режим функционирования.
Кроме того, в системе с гравитационной циркуляцией жидкость перемещается медленно. Ее движение осуществляется за счет энергии котла, а это уменьшает КПД агрегата и всего внутридомового отопительного контура. Решить все эти проблемы можно путем установки циркуляционного насоса для отопления – как правильно установить агрегат помогут профессионалы.
Важно! Даже недорогое циркуляционное оборудование потребляет электроэнергии максимум 90 Вт в час. У более дорогих моделей эта характеристика ниже. Она значительно меньше суммарных расходов энергии, которые будут возникать при эксплуатации отопления с гравитационным перемещением теплоносителя.
Небольшая скорость рабочей среды в гравитационной системе является одной из причин неравномерного нагрева радиаторов. При такой ситуации теплоотдачу батарей удастся регулировать только с помощью изменения количества теплоносителя, который проходит через них. Однако данный метод не позволит выполнить точную регулировку.
Если же учесть, что в контуре еще низкое давление, тогда существует большая вероятность закупорки одной из батарей в доме или даже целого участка системы. При этом стоит полностью забыть о возможности подмеса теплоносителя из обратного трубопровода. Поэтому даже не стоит думать о качественном регулировании теплоотдачи отопительных приборов.
Вывод такой, гравитационный контур – это не эффективная система. Ее обустройство приводит к нерациональному расходу энергетических ресурсов. Поэтому лучше один раз потратить средства на монтаж дополнительного оборудования, чем ежегодно платить большие суммы за эксплуатацию неэффективного теплового контура. Всем владельцам жилых частных построек рекомендуется обращаться к профессионалам, которые отлично знают, как поставить насос на отопление в частном доме.
От стабильной подачи электрической энергии полностью зависит работа циркуляционного насоса. Решается эта проблема путем монтажа источника бесперебойного питания. Он одновременно также может обеспечивать работу котельного агрегата. Все зависит от его характеристик. В выборе устройства тоже всегда помогут специалисты.
На заметку! Даже недорогой ИБП позволит котельному оборудованию продолжать работать, когда возникнут проблемы с центральным электроснабжением.
Если решено выполнить подключение циркуляционного насоса, тогда домовладелец может предусмотреть возможность переключения работы отопительного контура на гравитационную циркуляцию теплоносителя. В большинстве случаев специалисты именно такую схему предлагают владельцам современных домов. Она предусматривает монтаж байпаса. На нем устанавливается насос и два вентиля. Третья запорная арматура монтируется на участке, который обходит байпас.
К достоинствам насоса также относится его долговечность, если он произведен известной компанией. Домовладельцы могут не беспокоиться об уязвимости такого оборудования. Обычно срок его службы составляет десятки лет.
Все насосные агрегаты необходимо регулярно обслуживать, чтобы они исправно работали в течение многих лет. Однако выгода от такого устройства неоспорима. Поэтому оправдана даже покупка дорогого насоса.
Основные виды насосов для отопительного контура частного дома

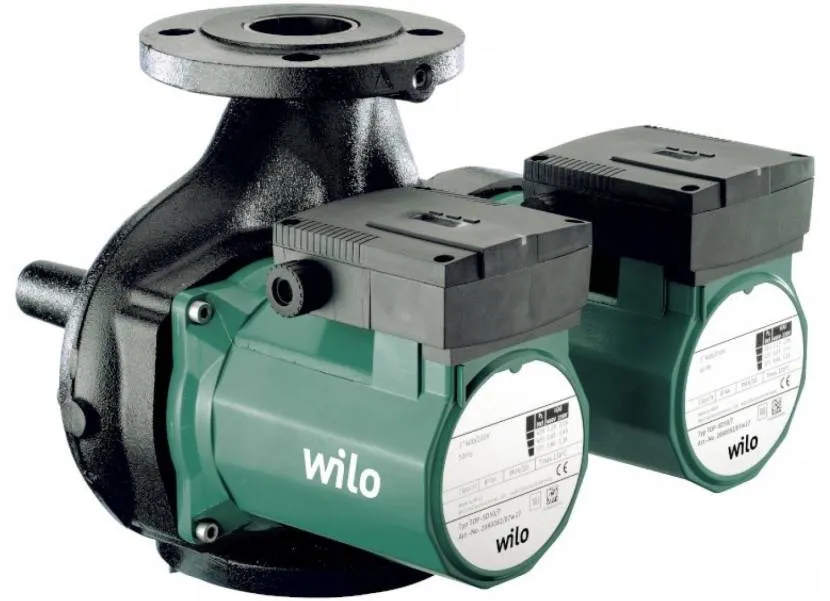

Производством циркуляционных насосов занимается много известных компаний. Например, это Wilo и Grundfos. Независимо от бренда, для работы устройств необходима электроэнергия. В приборах гидравлическая и электрическая части изолированы друг от друга. Такое разделение выполняется двумя способами. От конкретного варианта зависит компоновка насоса.
Насосы «сухого» типа

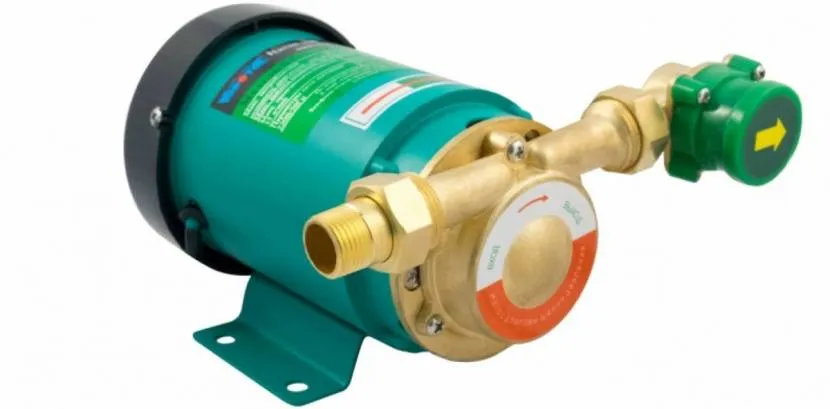

Эта разновидность насосного оборудования отличается наличием в конструкции так называемого сухого ротора. В таком устройстве гидравлическая часть полностью отделена от электрического привода. При этом рабочее колесо вращается благодаря движению вала вокруг своей оси.
Насосное оборудование с «сухим» ротором имеет удлиненный корпус, так как электрический двигатель находится сбоку от гидравлического блока. Из-за такой массивной формы выполняется консольная установка циркуляционного насоса в системе отопления. Монтажный процесс облегчается благодаря наличию на корпусе специальных кронштейнов. Оборудование также может иметь установочную площадку.
Насосные электроприборы с «сухим» ротором представляют собой мощные устройства с высокой производительностью. Они монтируются при необходимости подачи большого количества теплоносителя. Кроме того, такие насосные приборы способны создавать необходимое давление для перемещения жидкости по протяженным системам. Поэтому их монтаж осуществляют в больших особняках с несколькими этажами.
Насосы «сухого» типа имеют ряд недостатков:
- Трудоемкая установка из-за больших габаритов.
- Сложная система уплотнений на вращающемся валу, которая во время эксплуатации изнашивается. Поэтому приходится постоянно выполнять техническое обслуживание, а иногда даже менять уплотнительные элементы.
- Высокий уровень шума во время работы, так как электрический привод охлаждается воздухом. Из-за такой особенности установка циркуляционного насоса в системе отопления в частном доме обычно выполняется в котельной, изолированной от других помещений постройки.

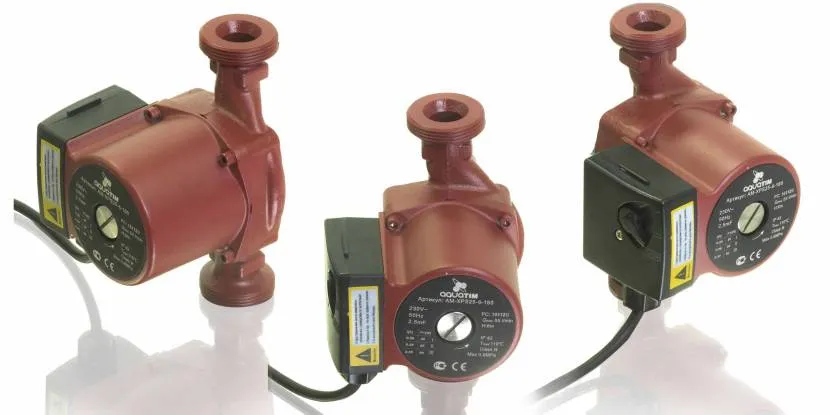

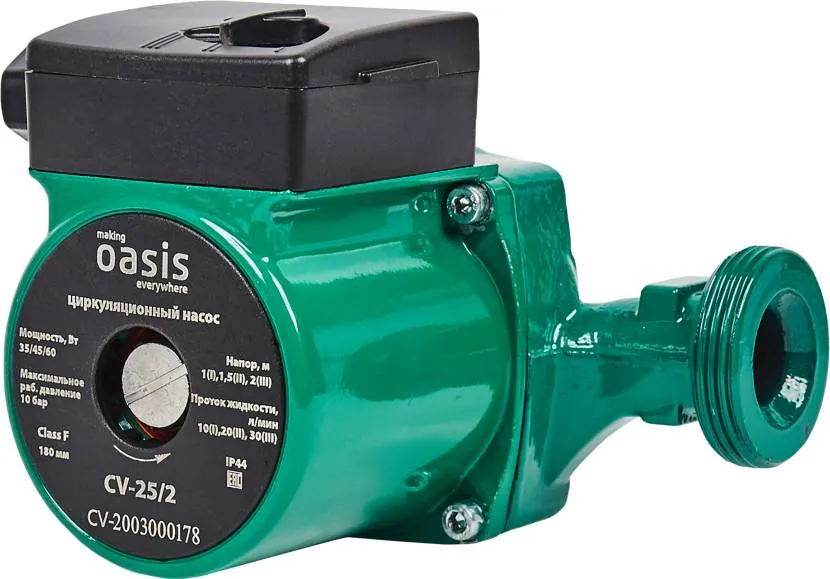

Насосы «мокрого» типа

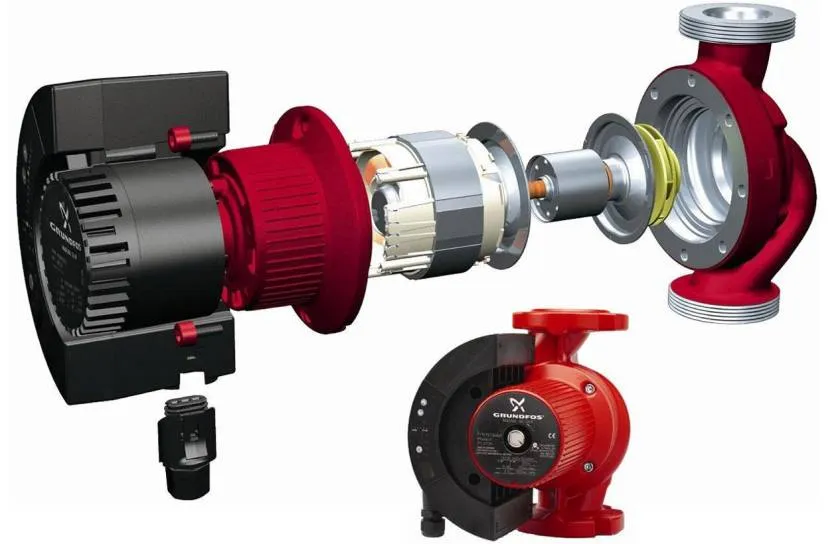

Насосные циркуляционные устройства с так называемым мокрым ротором отличаются конструкцией от электроприборов «сухого» типа. Прежде всего, у них насосный рабочий блок соединяется с силовым элементом герметично благодаря наличию между ними кольцевых прокладок. Две части скручиваются винтами.
Рабочий блок имеет форму улитки. С обеих его сторон размещены крепления, позволяющие выполнить соединение с отопительными трубопроводами. Обычно производители оснащают оборудование резьбовыми патрубками или фланцами. Первые элементы позволяют выполнить муфтовые соединения.
В силовой части находится обмотка статора. В нее никогда не попадает перекачиваемая жидкость. Для герметизации этой части в конструкции присутствует нержавеющий стакан. Поэтому уплотнительные элементы размещены на неподвижных деталях. Из-за этого они не истираются, когда работает насос циркуляционный для отопления – как правильно поставить его всегда знают специалисты.
На его роторном вале закреплено рабочее колесо. Эти две детали жестко соединены между собой. Подшипники, на которые опирается ротор, смазываются теплоносителем. При этом он заполняет практически все пространство прибора. Это позволяет эффективно отводить тепло от греющих деталей насоса. Поэтому он не перегревается и не нуждается в дополнительной охлаждающей системе.

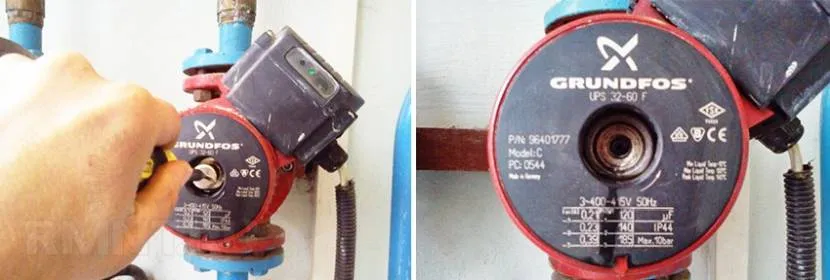

Важно! В насосном приборе «мокрого» типа имеется торцевая пробка, которая используется для удаления воздуха из корпуса. Это позволяет гарантировать полное заполнение жидкостью всего устройства.
Когда ротор вращается в рабочей среде, возникают потери энергии. Это уменьшает КПД насосного оборудования. Однако это незначительный недостаток, так как прибор потребляет минимальное количество электрической энергии.
При работе электронасоса «мокрого» типа практически не возникает шума. Устройство отличается простым монтажом и компактными размерами. Однако все же нужно знать, как правильно установить насос на отопление. Ведь существует одно важное правило – ось ротора должна находиться всегда горизонтально. При этом сам корпус прибора может занимать любое положение в зависимости от своей формы. Если ротор расположен горизонтально, тогда его подшипники всегда будут влажными, что исключает их поломку из-за избыточного нагрева.

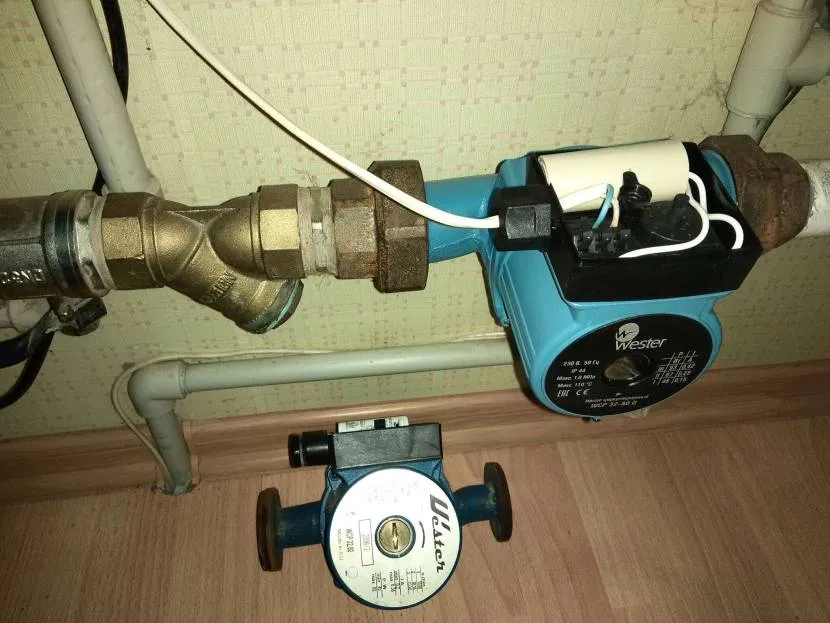

Важно! Впереди насосом устанавливают фильтр, который исключает попадание твердых частичек в подшипники прибора.
Что собой представляет электронасос циркуляционного типа, какие существуют его разновидности и чем они отличаются рассказано в следующем видеоролике:
Основные параметры подбора

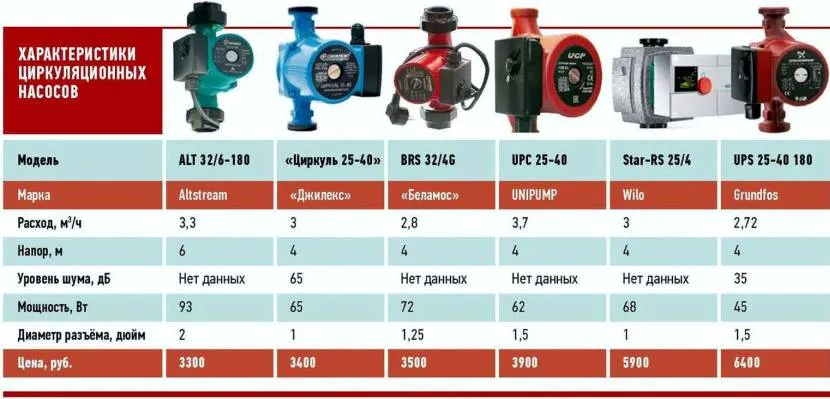

Перед тем как подключить циркуляционный насос в систему отопления, профессионалы подбирают устройство с учетом особенностей существующего теплового контура дома. Во время этого процесса они обязательно обращают внимание на следующие параметры прибора:
- Рабочее напряжение, которое должно составлять 220 В. Такая характеристика позволяет подключить электронасос к бытовой электролинии. Поэтому отсутствует необходимость монтажа отдельной проводки.
- Мощность – оптимальным значением является минимальная величина. Рекомендуется выбирать прибор с электропотреблением класса А. Такое устройство является самым экономичным. При снижении класса увеличивается электропотребление.
Современные насосные агрегаты производители выпускают с двумя и даже тремя режимами работы. Они позволяют изменять напор перекачиваемой жидкости. Одновременно будет меняться мощность прибора. Эти параметры обычно обозначены на корпусе электронасоса.
Подробно о подборе циркуляционного насосного устройства рассказано в видео:
Установка циркуляционного электронасоса
Перед началом монтажных работ каждый специалист уже знает, куда ставить насос в системе отопления – на подачу или обратку. Обычно установка осуществляется на обратном трубопроводе. Монтаж проводится непосредственно перед котлом. При этом лучше выбирать место после бака, в котором происходит расширение теплоносителя.
На заметку! Рекомендуется монтировать расширительные баки с мембраной в отопительных системах со спокойным движением рабочей среды. Именно по этой причине установка электронасосов выполняется после них. Ведь устройство для циркуляции теплоносителя способствует созданию турбулентности потока.
Если установлен открытый бак, тогда монтаж электронасоса можно выполнить в любом месте общего обратного трубопровода, но только после последней врезки в него. Такая же рекомендация относится к мембранному расширительному резервуару. Расположение электронасоса на обратке после емкости расширения продлевает срок службы циркуляционного устройства. Ведь в этом случае он будет перекачивать более холодный теплоноситель, чем при монтаже на подаче.
Важно! Современные модели насосов рассчитаны на работу при температуре максимум 110°. Это позволяет выполнять их установку на подающем трубопроводе. Однако при выборе данного варианта нужно тщательно сбалансировать все параметры теплового контура. Ведь после насосного агрегата рабочая среда получает разрежение. Учитывая этот момент, циркуляционные приборы не следует монтировать сразу за котлом, так как при функционировании отопительного контура на максимуме может произойти закипание жидкости в батареях. Такая ситуация представляет большую опасность.
Совет! Если монтаж насоса осуществляется на подающем трубопроводе, тогда его нужно устанавливать на максимально возможном удалении от котельного агрегата.
Перед тем как подключить циркуляционный насос, профессионалы всегда сначала изучают существующую систему. Если от подающего центрального трубопровода отходят ответвления в разные стороны, выполняется монтаж перекачивающих устройств на каждом из них. Такие отопительные контуры нередко присутствуют на объектах с пристройками или в больших домах, у которых имеются два крыла.
В зданиях с разветвленным тепловым контуром оптимальным местом для монтажа электронасоса является именно подающий трубопровод, но только после его разветвления. При этом циркуляционное устройство должно быть установлено до батареи или первого стояка.

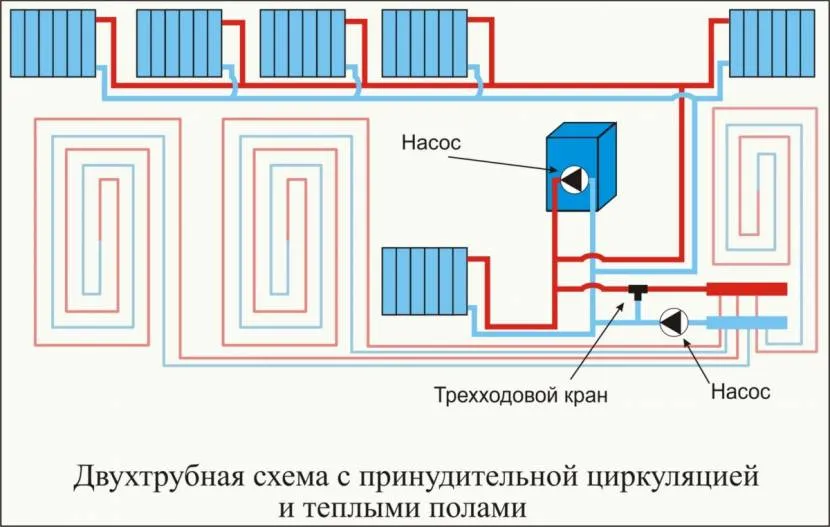

Когда выбирается место для циркуляционного устройства, руководствуются схемой отопления в конкретном доме. Не существует общего правила для размещения устройства, перекачивающего теплоноситель. Специалисты учитывают особенности конкретной отопительной сети, наличие свободного места на ее трубопроводах.
Кроме того, профессионалы контролируют расположение оси ротора прибора относительно земли. Она всегда обязана быть параллельна горизонту. Помимо этого, обеспечивается доступ к монтажной коробке электронасоса. Ведь она предназначена для подключения проводов и в ней находится переключатель режимов. Поэтому монтажная коробка не должна находиться снизу устройства.
О том, куда установить циркулярный электронасос, рассказывает специалист в видеоматериале:
Особенности и порядок монтажа электронасоса
Чтобы узнать, как правильно установить циркуляционный насос, рекомендуется воспользоваться проектом отопления. Он обычно разрабатывается на стадии проектирования дома. Если же выполняется модернизация теплового контура постройки, то и в такой ситуации наилучшим местом для монтажа устройства является байпас.

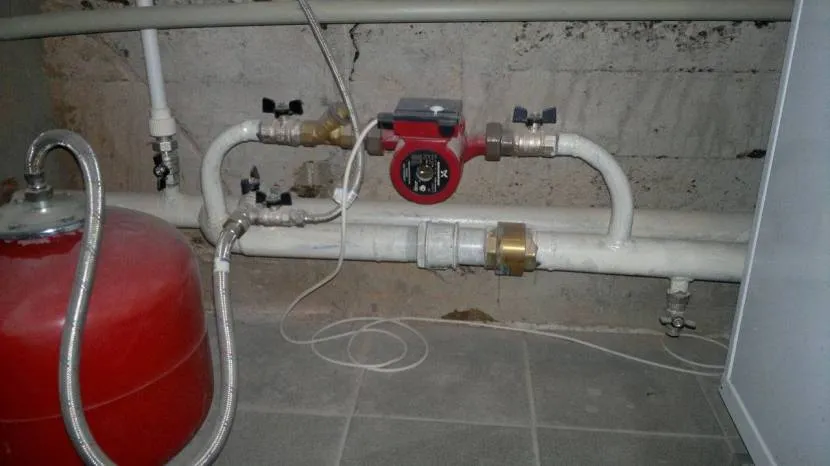

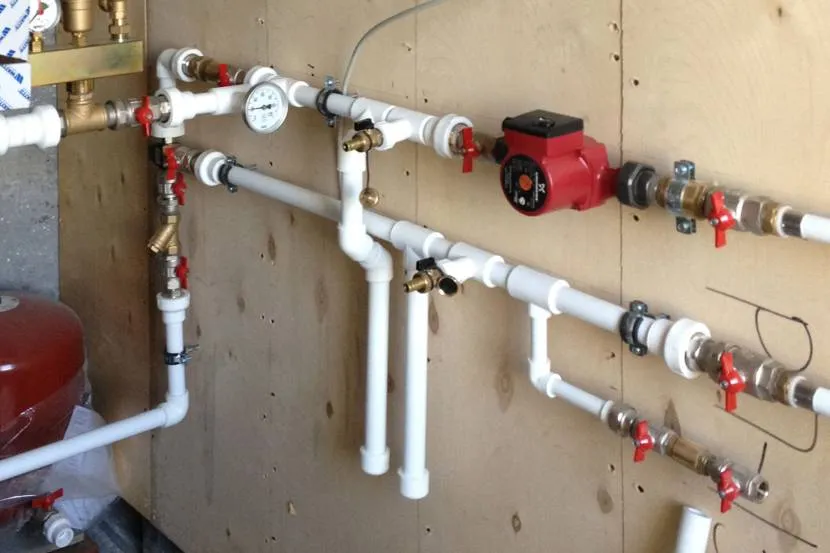

Наличие перемычки с электронасосом, фильтром и отсечной арматурой позволяет отопительной сети функционировать, если произойдет обесточивание постройки или сломается электроприбор. Благодаря байпасу удастся переключить систему на циркуляцию среды естественным путем. Это позволит не остаться полностью без тепла при возникновении нештатной ситуации.

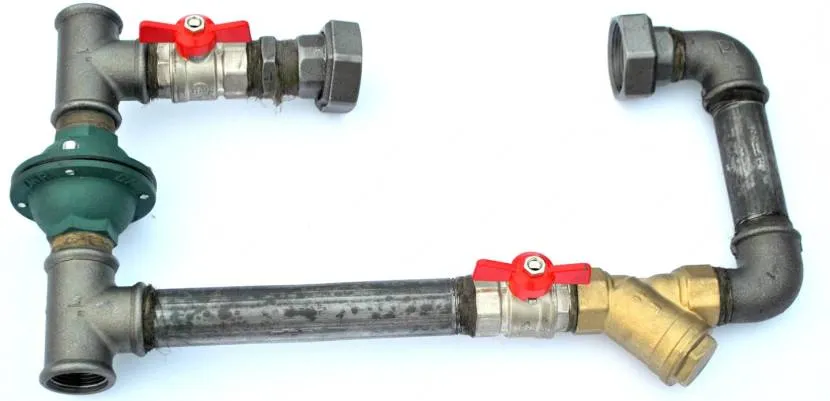

Перемычка-байпас может иметь практически любую конфигурацию. Нередко для монтажа не хватает места. Поэтому реализуются нестандартные решения. Однако чаще монтаж все же выполняется по стандартным схемам.

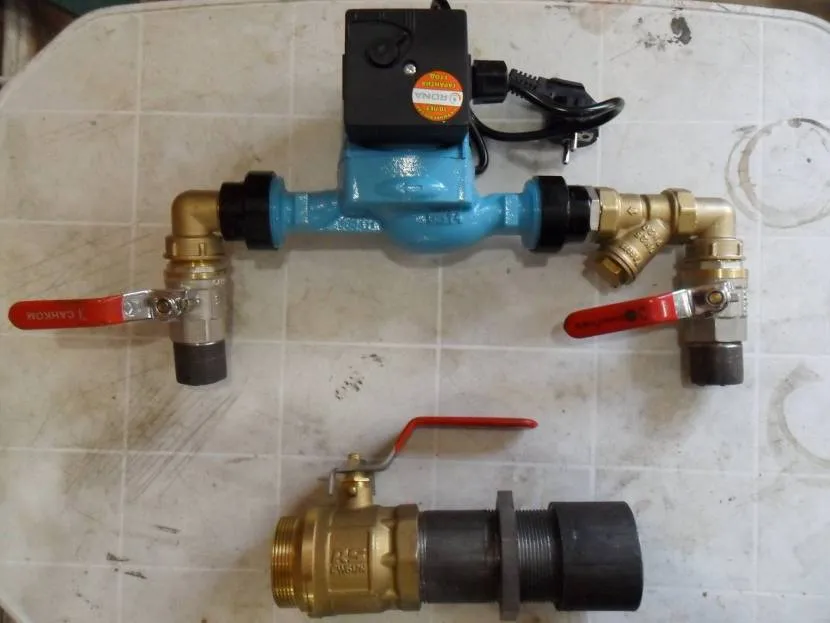

При наличии свободного места обычно выполняется монтаж готового байпасного узла. Такая конструкция изготавливается в производственных цехах. Она оснащается кранами или в нее встраиваются клапаны. Байпасный готовый узел может монтироваться с помощью сварки или присоединяться посредством резьбы. Любая такая конструкция имеет свободный участок, предназначенный для установки электронасоса с помощью фланцев или муфт.

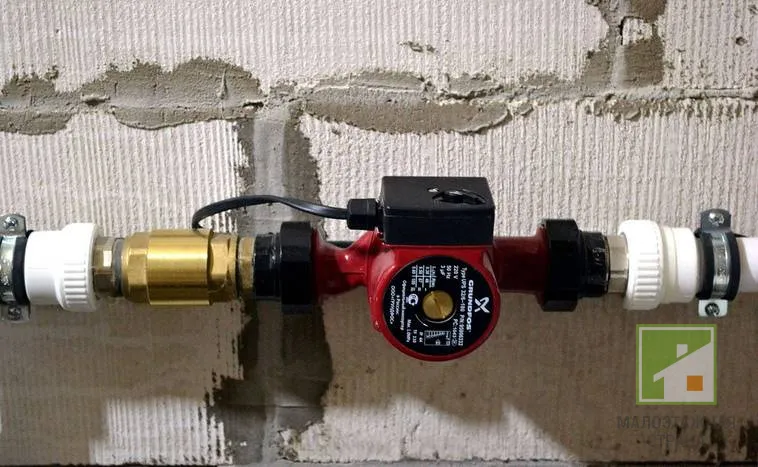

Тепловые контуры в домах часто создаются из полипропиленовых труб. Этот вариант упрощает процесс монтажа циркуляционного устройства для перекачки теплоносителя. На работу мастер обычно тратит примерно 1 час. Больше времени требуется, если установка осуществляется на металлические трубы. Приходится применять не только сварку, но и выполнять запаковку резьбовых соединений.

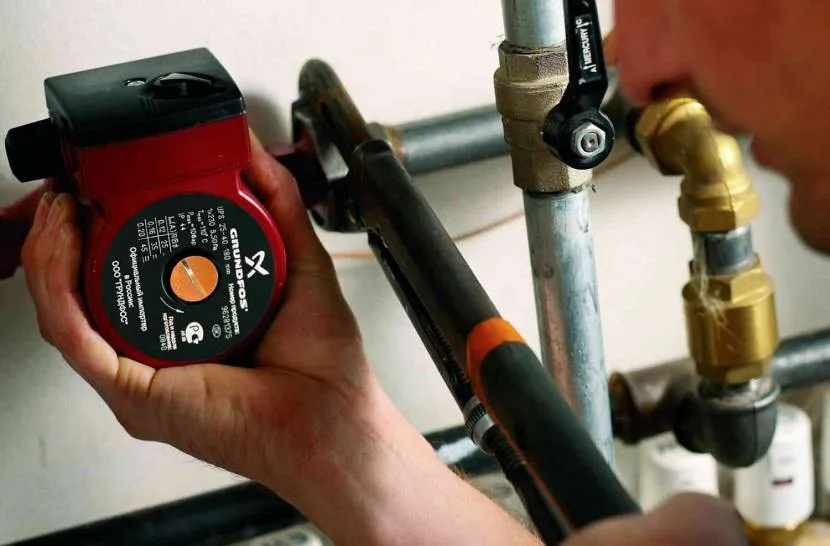

Во время монтажа циркуляционного электронасоса мастер проводит следующие действия:
- подготавливает комплектующие – фильтр, запорные краны, патрубки с резьбой, сгоны;
- соединяет все резьбовые элементы узла при использовании специальной герметизирующей пакли и пасты;
- собирает петлю вместе с насосом без тщательного затягивания накидных гаек;
- намечает и вырезает участок на обратке для установки крана;
- проводит сварочные работы – сначала выполняет прихватки металлических элементов узла, потом снимает насос для исключения его повреждения брызгами от сварки и завершает начатые операции;
- осуществляет сборку узла под насосом и проводит его монтаж;
- устанавливается циркуляционное устройство на место;
- проводит окончательное затягивание американок электроприбора.
Важно! На электронасосе направление стрелки обязано совпадать с реальным движением рабочей среды в отопительном трубопроводе.
В завершение работ мастер осуществляет подключение проводов. Они соединяются с клеммами, находящимися в монтажной коробке циркуляционного устройства.
Один из вариантов монтажа перекачивающего устройства можно посмотреть в видеоматериале:
Коротко о главном
Установка электронасоса в тепловой контур дома позволяет обеспечить в нем необходимое давление. Это позволит отапливать помещения максимально эффективно. В домах монтируют электронасосы в «сухом» и «мокром» исполнении. Чаще встречается вторая разновидность прибора.

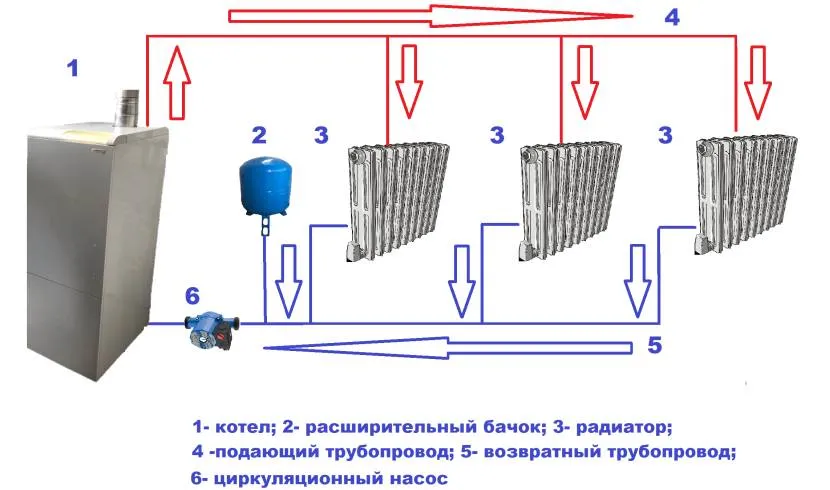

Электронасос обычно стараются установить на обратку после всех радиаторов, врезок и резервуара для расширения теплоносителя. При необходимости он может быть смонтирован на подаче, но на максимальном удалении от котла.
Установку насоса проводят на байпасе. Это петля с фильтром и запорными кранами. Сначала все ее элементы собирают в единую конструкцию, а потом она врезается в основной трубопровод с отдельным краном для его перекрытия.
