Варианты плинтусных радиаторов отопления: водяные и электрические, батареи плинтусного типа в интерьере

Потребности к облицовке отопительного трубопровода под плинтус

Плинтусные радиаторы, используемые для стилизации отопительных систем, обязаны обладать следующими характеристиками: одно из преимуществ, несомненно, — это аккуратный, почти декоративный внешний вид.

  • невысокая возгораемость;
  • достаточная термическую устойчивость – способность хранить геометрию и изящность при влиянии тепла;
  • невысокий показатель температурного расширения;
  • гидрофобность – стойкость к действию влаги (при повседневном уходе и аварийных протечках);
  • устойчивость к веществам на основе химии (предметам домашней химии);
  • безопасность – отсутствие вредных выделений и ароматов под температурным воздействием;
  • легкость установки и каждодневного ухода;
  • стойкость к влияниям механики – при перестановках мебели и т.д.;
  • изящность.

Все перечисленное относится и к плинтусу для скрытия отопительных труб.

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!

Навигатор по сайту

Дизайн интерьера без изъянов

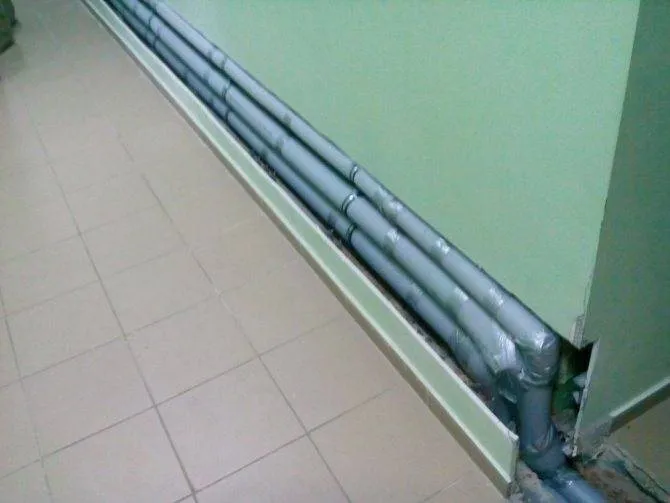

Скрыть трубы и электропроводку несложно, если владелец изначально самостоятельно строил здание. Инженеры закладывают эти условия в архитектурный проект. Строители оборудуют специальные каналы, куда в дальнейшем будут монтироваться коммуникации. Но если здание возведено давно, система отопления проведена и отлично функционирует, менять её нет смысла. Порой бывает, что особенности постройки не позволяют уложить трубы на полу или в пристенных каналах.

двойной клик — редактировать изображение

Решение есть. Особая конструкция плинтусов позволяет прокладывать в их внутренней полости электропроводку и другие коммуникации. Отлично помещаются туда две трубы отопительной системы — подающей и возвратной магистрали.

Что еще необходимо знать

Принцип работы аналогичен системе теплого пола. Под декоративным корпусом располагаются медные трубки с оребрением. Нагреватель – электрический ТЭН или термоноситель. Прибор выглядит привлекательно, имеет компактные размеры и вписывается в любой интерьер. Системы используются в зданиях общественного и коммерческого назначения. Это могут быть офисы, вокзалы, аэропорты, медицинские учреждения и склады. Данные системы не столь распространены в жилых зданиях.

Особенности установки

При решении устанавливать греющее устройство можно не обращаться к услугам специалистов. Монтаж водяного теплого плинтуса своими руками не составит большого труда. Перед тем как приступить непосредственно к работе, необходимо изучить схему, а также провести необходимые расчеты и замеры.

Следует подготовить все нужные инструменты: разводные ключи, пассатижи, кусачки, острые ножницы, молоток и дрель. Для монтажа плинтуса потребуются термборды, а также дополнительные комплектующие. К последним можно отнести:

  • соединительные переходники для различных секций и пластиковых труб;
  • трубы для соединения;
  • поворотные угловые трубы;
  • защитные трубы красного и синего цвета.

Не забываем о повортных углах трубы

Установку водяного плинтуса следует производить, строго придерживаясь инструкции. Схема его монтажа выглядит следующим образом:

  1. Прокладываются трубы, при этом точкой отсчета служит распределительный коллектор.
  2. Измеряется расстояние между точкой подключения коллектора и самим плинтусом.
  3. Трубы регулируются по размеру в соответствии с полученными замерами и прокладываются в стену так, чтобы синий значок находился сверху, а красный — снизу.
  4. Место, куда монтируется плинтус, обклеивается самоклеющейся изолентой.
  5. Установка алюминиевого профиля начинается с угла.
  6. Профиль крепится к стене при помощи саморезов или силикона.
  7. Необходимо отступить от угла 15 см, просверлить отверстия для дюбелей и установить клипсы на расстоянии 40 см одна от другой.
  8. Для установки конвекторов пластиковые трубы нужно отрегулировать так, чтобы они как можно более точно и крепко присоединялись к секции плинтуса.
  9. Чтобы правильно установить муфту, нужно на каждую трубу надеть гайку и втулку и снабдить их резиновой прокладкой.
  10. В пластиковую трубу нужно вставить втулку для поддержания.
  11. Используется разводной ключ для скручивания труб.
  12. Термборд прикладывается к стене, регулируется количество латунных ребер (лишние можно удалить при помощи кусачек).
  13. Следующая секция присоединяется с помощью переходника. Во время установки следует сделать отступ в 1 см под декоративные элементы.
  14. На углах следует применить специальные угловые трубы, которые повторяют форму угла. Они устанавливаются аналогично соединению труб с использованием втулок, гаек и прокладок.
  15. Завершительной секцией выступает гофрированная нержавейка, крепящаяся по аналогии с другими муфтами.
  16. Крышка плинтуса крепится следующим образом: внутренняя поверхность ее обклеивается изолентой, прикладывается к профилю и защелкивается клипсами.
  17. На этом этапе монтируются декоративные пластиковые заглушки и угловые соединения.
  18. Последний шаг — соединение с коллектором и запуск воды.

Монтаж электрического теплого плинтуса:

Как сделать теплый плинтус своими руками

Даже российского производства это удовольствие не из дешевых. А что делать, если попробовать такую систему хочется, а «лишних» денег немного? Сделать самостоятельно. Есть два работающих варианта.

Вариант первый

Использованы медные неотожженые трубы диаметром 12 мм, листы кровельной меди 0,4 мм толщиной. Порядок работ такой:

  1. Полосу кровельной меди (60 см) разрезать болгаркой на полосы 15 см.
  2. Края полос во всю длину отбортовать под углом 90o и длиной полки 7-8 мм. Длина полос не больше 3 метров — работать неудобно с большими кусками.
  3. К обратной стороне этого плинтуса припаять медные трубки. Для этого нужен припой (сантехнический, содержащий 3% меди) и горелка. Во время пайки направляйте горелку на трубку: полоса тонкая и при перегреве ее покоробит. Трубка же нагрев выдерживает нормально.
  4. На концах трубки перед припаиванием немного отогнуть. Так на них удобнее будет надевать переходники.
  5. Для сборки были использованы маслобензостойкие рукава, которые выдерживают работу с теплоносителем до 120 oC, (внутренний диаметр 12 мм). В местах соединения с трубой закреплялись обычными хомутами.
  6. Для регулировки температуры установлен термостат с ручной регулировкой фирмы «Джакомини».
  7. Места соединения закрыты аналогичными вставками/плинтусами из меди, но без труб.
  8. Панели крепятся прямо к стене на стандартные монтажные клипсы (за трубы). В углубления их не вставлять — теряется большая часть тепла.

Такая система отработала в деревянном доме уже 9 лет. Никаких проблем или необходимости ремонта не возникало. Температура теплоносителя на входе — от 50 oC до 70 oC. В помещении 20-21 oC при повышении — слишком жарко.

Посмотрите в видео, об особенностях монтажа теплого плинтуса. Может быть полезно.

Второй вариант

В этом случае для изготовления теплого плинтуса своими руками использованы алюминиевые профиля для работы с гипсокартоном. В них нарезаны (пропилены) болгаркой отверстия сверху и снизу, после чего они прикрепленные к стенам. Две медные трубы уложены на тонкий потолочный алюминиевый профиль, прикручены алюминиевой проволокой. Вся эта конструкция уложена внутрь и закреплена к стене так, чтобы трубы были одна над другой. Сборка кусков такого самодельного плинтуса производилась при помощи сварки медными трубами и фитингами. «Лицевая панель» — тот же профиль, только покрашенный краской для радиаторов в тон стен (пола). Этот самодельный теплый плинтус менее эффективен, более сложен в уборке, но тоже очень даже работоспособен.

Плинтусное отопление: стоит или нет?

Наш, естественно субъективный, ответ – нет, не стоит. Несмотря на все якобы преимущества плинтусных батарей отопления, данный вид обогрева даже рядом не стоит с обычным водяным отоплением с навесными радиаторами. Плинтусное отопление даже до теплого пола по характеристикам не дотягивает. Что нам обещают:

  • экономичность;
  • эстетику;
  • сухие стены без плесени;
  • отсутствие пыли (в случае с лучевым плинтусным отоплением);
  • равномерность прогрева воздуха.

Теперь конструктивно по каждому пункту. В чем же интересно экономичность? Цена плинтусного отопления будет выше в пятнадцать, а то и двадцать раз. Вдумайтесь в эти цифры. Сколько потребуется времени, чтобы эта разница отбилась, да и за счет чего это произойдет? Ответа нет.

С эстетикой не поспоришь, да действительно красиво, когда не видно батарей. Вот только при таком раскладе нежелательно ставить мебель вдоль стен, так как она будет препятствовать теплообмену. Но это, наверное, не проблема. Ведь если вы ставите плинтусное отопление, значит, предполагается минимум предметов в помещении, чтобы можно было оценить тот объём свободного пространства без труб и батарей.

С плесенью надо бороться методом утепления стен изнутри или снаружи, необязательно для этого переделывать систему отопления. А про пыль уже было сказано выше – обычный маркетинговый ход. Равномерность прогрева не так важна, как ее преподносят. Если помещение обогревается теплым полом, то тут, вообще, все складывается как нельзя лучше. Ногам тепло – голове немного (на пару градусов) холоднее. Все как в пословице: «Держи ноги в тепле, голову в холоде, а живот в голоде».

Ну и наконец, самое главное. Плинтусное отопление в условиях суровых русских зим просто не может использоваться как основной метод обогрева. Увы, но это так. Кроме этого, без утепления стен вы будете греть улицу. Что мы получаем в итоге? Само оборудование стоит дорого, надо утепляться, постоянно чистить ребристые радиаторы от пыли и при этом мёрзнуть зимой. Лучшего не пожелаешь. Поэтому конвекторы отопления электрические плинтусные еще можно использовать в качестве дополнительного обогрева. Тем более что они мобильные. Монтаж стационарных лучевых плинтусных систем в современных реалиях не несет никакой выгоды, одни расходы. Возможно, поэтому они столь непопулярны среди населения.

О специальных радиаторах, рассчитанных на нижнюю схему подключения

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Биметаллические радиаторы Титан (Marek) 500/96 с нижним подключением

Чтобы подключить радиатор своими руками, необходимо подготовить:

  • Г- или Т-образные трубки;
  • строительный уровень;
  • узлы мультифлекс;
  • ФУМ ленту;
  • теплоизоляцию;
  • труборез;
  • гайки в требуемом количестве.

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Подключать радиатор лучше на ранних этапах ремонта

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Плинтус для труб радиаторной разводки

Заключение

Отечественные плинтусные системы жидкостного и электрического типа от компании Mr.Tektum стоят 5000 и 7000 рублей соответственно. Самыми дешевыми на российском рынке являются электрические плинтусные системы «Мегадор». За них потребителю придется отдать 3000 руб.
