Определение точки обратки и подачи в системе отопления: как разобраться

Звучит запутано, но на деле – все очень просто: где проходит подача и обратка в системе отопления

Звучит запутано, но на деле – все очень просто: где проходит подача и обратка в системе отопления

От того, насколько эффективно налажена работа системы отопления в доме, будет зависеть комфорт семьи в зимний период.

Если радиаторы отопления тепло передают неэффективно, для устранения проблемы нужно понимать принципы работы системы отопления. Одной из причин плохого нагрева может быть наличие воздуха в батареях, что можно проверить с помощью воздухоотводчиков. А чтобы эффективно решить проблему, полезно знать «как определить где подача а где обратка в отоплении».

Водяной обогрев пространства представляет собой источник тепла и теплоноситель, который разносится по батареям. Подача и обратка присутствует в одно- и двухтрубной системах. Во второй, чёткого распределения нет, трубу условно принято делить пополам.

Не греет батарея

Если не греет или плохо греет один или несколько радиаторов, то первым делом необходимо проверить, нет ли в них воздуха с помощью воздухоотводчиков. Если из спускников идет вода, а радиатор все равно не греет, то нужно убедиться, что оба крана этого радиатора открыты (такая невнимательность может часто иметь место). Следующим шагом нужно проверить, не забит ли радиатор. Для этого другие радиаторы отопления, которые греют и находятся на одной ветке с неработающим, нужно перекрыть, чтоб вся вода пошла через этот радиатор. Если он стал греть, значит он не забит. В этом случае необходимо провести гидравлическое выравнивание ветки. Простым языком, необходимо прикрыть остальные радиаторы на ветке, чтоб больше досталось неработающему. Нужно быть готовым, что выравнивание займет не один день, потому что система отопления может медленно реагировать на изменение настроек. Если краны перед радиатором полностью открыты, а он холодный, то он забит (крайне низкая вероятность). В основном, могут не греть последние радиаторы на ветке. Но это всегда можно устранить гидравлическим выравниванием. Если кто-то вам скажет, что «туда не докачивает» или «недостаточная мощность насоса», не спешите верить и трогать насос или трубы. Для того, чтоб насос «не докачал» нужно при монтаже системы отопления сильно «постараться». Если один или несколько последних радиаторов не греют даже после работы с кранами, то может иметь место воздушная пробка в трубах (см. нарушение циркуляции в системе отопления).

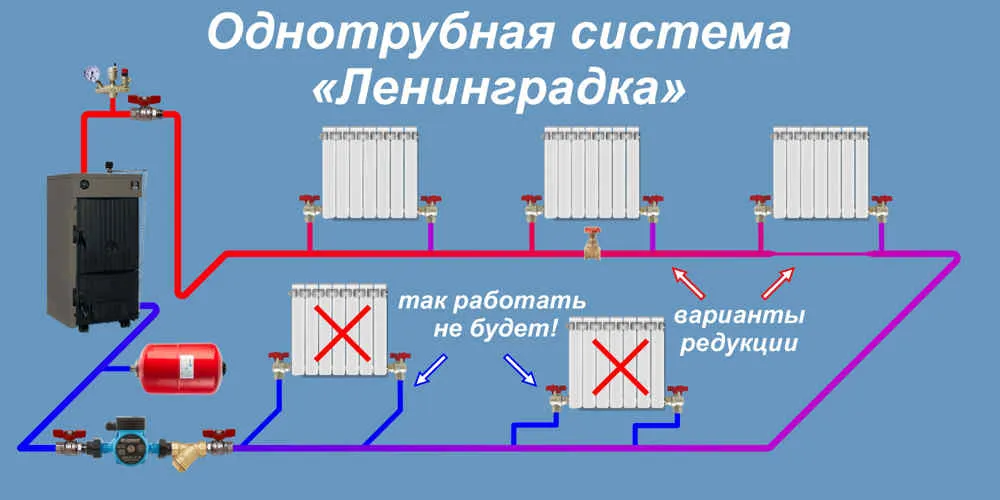

Однотрубная система – «ленинградка»

Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.

Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.

Как правильно установить радиатор?

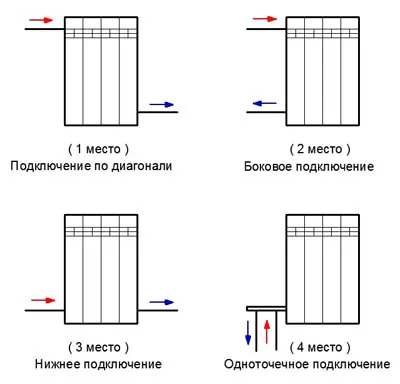

Обычно радиатор устанавливают под окном. Существует несколько требований, влияющих на качество теплоотдачи отопительного прибора:

• длина батареи должна быть не меньше 75% ширины оконного проема, при этом она должна устанавливаться точно посередине;
• если в конструкции окна присутствует подоконник, то радиатор должен устанавливаться под ним на расстоянии 10-12 см;
• над полом батарея монтируется на высоте 10-12 см;
• просвет между стеной и устанавливаемым отопительным прибором должен быть равен 2-5 см.

Необходимо отметить, что обозначенные требования являются рекомендательными. Некоторые производители предлагают придерживаться своих параметров установки: они обычно прописываются в паспорте изделия.

Теперь необходимо выяснить, что же мешает стопроцентной теплоотдаче радиаторов. Существуют следующие факторы:

1. Если подоконник полностью закрывает батарею сверху, то это гарантирует снижение эффективности теплоотдачи на 5%.
2. Если радиатор устанавливают в нишу стены (то есть над ней вместо подоконника располагается выступ стены), то тепловые потери составят 7-8%.
3. Если перед прибором устанавливают декоративный экран, то эффективность теплоотдачи уменьшится на 12%.
4. Если монтаж произведен в нишу и она закрывается экраном, то потери составят до 25%.
