В этой публикации я поделюсь своим опытом проектирования и монтажа системы отопления для дома почти 120 квм. Поскольку, я жил в Мариуполе в начале этого года, мне пришлось покинуть свой дом, и переехать. Я нашел очень неплохой дом для жизни, но в нем прошлые квартиранты оставили систему отопления выключенной в разгар зимы, в следствии чего, она по понятным причинам полностью вышла из строя и безвозвратно «разорвалась». Выбора не было, нужно было смонтировать систему отопления с нуля, поскольку я был ограничен в бюджете, пришлось экономить. Несмотря на это, система получилась, на мой взгляд, очень неплохой и продуктивной. Это вступление я написал, для того что бы вы понимали, что каждый желающий при необходимости и «ровных руках» сможет смонтировать что-то подобное самостоятельно. Для этого, конечно, придется потрудиться, но в конечном итоге результат вас порадует, да ещё и сэкономите внушительную сумму денег. Также отмечу, что ранее у меня уже был небольшой опыт ремонта, но полностью с нуля систему отопления я делал впервые. Поэтому моя публикация, на мой взгляд, будет полезна именно новичкам в этом деле. Многое, что кажется очевидным для профессионалов, не является таковым для новичков, поэтому, думаю, будет интересно. Экспертов в данном вопросе также призываю прочитать публикацию и поделится своими советами в комментариях.

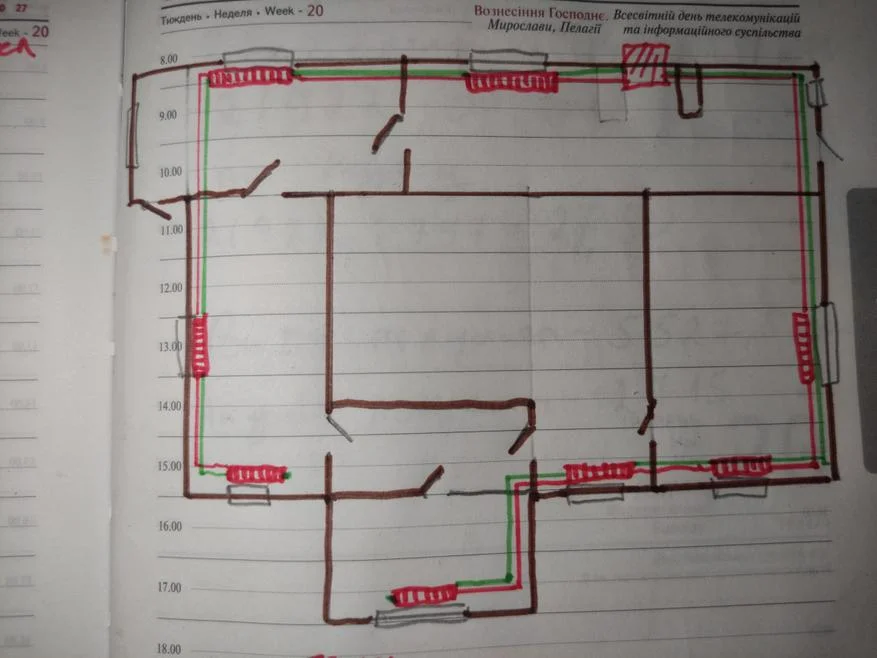

Для начала, конечно же, нужно спроектировать или, хотя бы, просто набросать на бумагу свою будущую систему отопления. Нужно определиться с количеством и типом используемых радиаторов, подобрать сердце системы — котел, рассчитать количество необходимых труб и так далее. Но давайте обо всем по порядку, постараюсь ничего не упустить.

Выбор котла

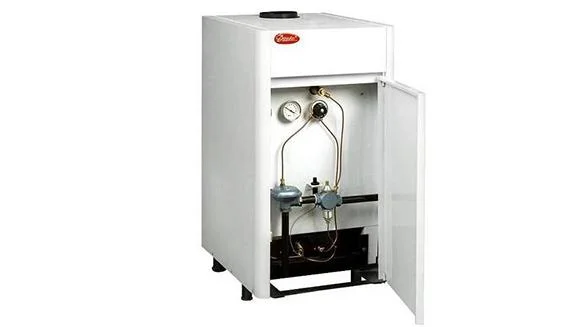

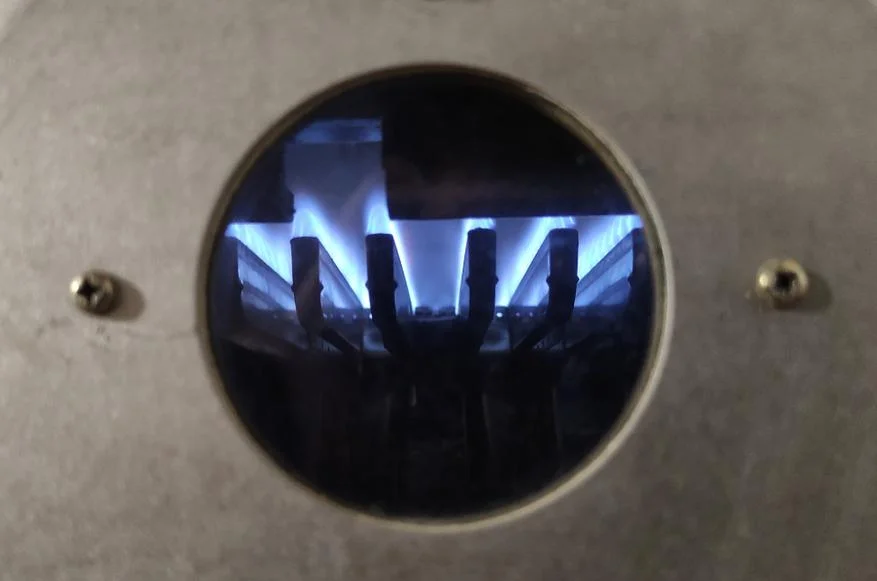

Поскольку в данном случае ключевым фактором при проектировке системы для меня был бюджет, изначально я хотел поставить обычный напольный котел. Конечно, я рассматривал б/у варианты. На практике такие котлы действительно стоят дешевое, как новые так и б/у, чем, к примеру, двухконтурные. Но этот вариант я отбросил и расскажу почему.

Сам котел дешевле, но к нему нужно обязательно приобрести расширительный бачок, также необходим циркуляционный насос. Обычно, подача и выход теплоносителя в таких котлах осуществляется через трубы большого диаметра, что влечет доп расходы на переходник и фитинги. Также подключение насоса и расширительного бочка влияет на доп расходы.

В общем, немного подумав и посчитав я понял, что проще будет приобрести сразу б/у двухконтурный котел. В конструкции которого уже есть и циркуляционный насос и расширительный бачок. Также плюсом является наличие второго контура, который служит для получения горячей воды. Поскольку бойлера или других источников горячей воды у меня не было, в силу перечисленных плюсов для своей системы отопления остановился на двухконтурном котле. Забегая вперёд скажу, что у нас есть ряд магазинов, где продаются б/у котлы после проверки в 100% рабочем состоянии начиная от 175$. Но поскольку я довольно неплохо разбирался с их принципом работы и имел опыт обслуживания «семейных» котлов фирмы Junkers и Proterm, решил купить котел с рук. И мне после долгих поисков попался отличный вариант, котел Vaillant t4. Да, он старый и довольно шумный в работе, но этот котел был полностью в рабочем состоянии. После покупки котла я сразу отвёз его на сервисный центр, где его проверили на стенде и промыли теплообменники. Вышло все это удовольствие в 88$ (50$ котел + 25$ ТО + 13$ топливо для машины). Считаю что мне повезло, но на эту модель котла цены у нас в области примерно в этом диапазоне.

Выбор радиаторов.

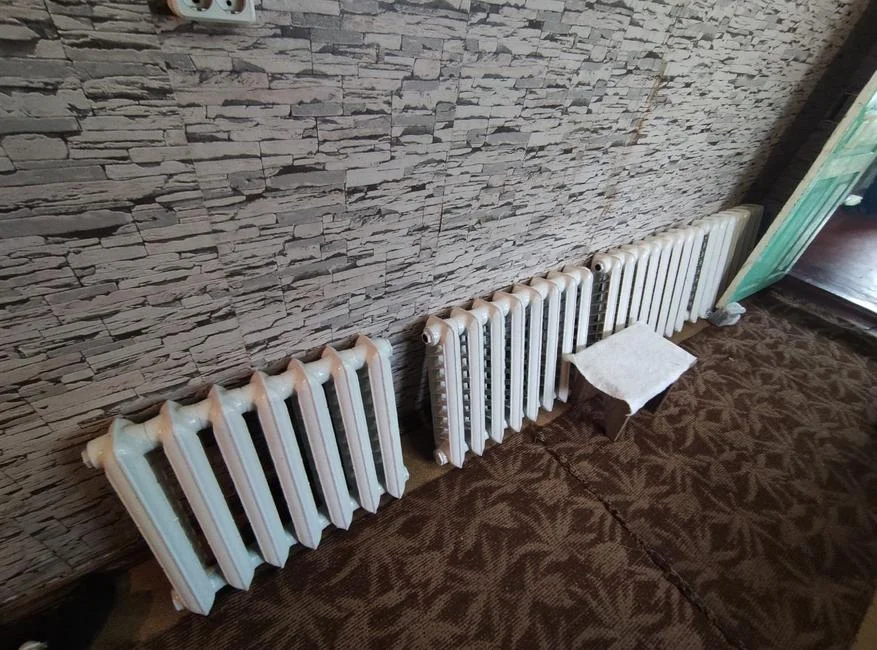

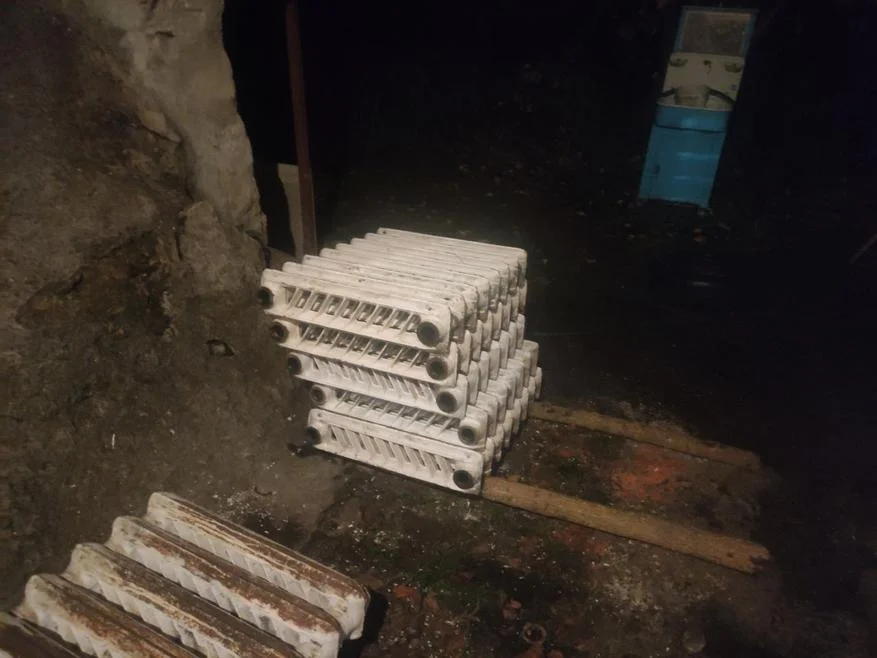

Больше всего мне нравятся алюминиевые или биметаллические радиаторы за то, что они быстрее греются и отдают тепло помещению при низкой температуре теплоносителя. С другой стороны, чугунные радиаторы в силу своей массы служат, своего рода, тепловым аккумулятором. Однако, в условиях сжатого бюджета было принято решение приобрести бывшие в использовании ещё советские радиаторы и привести их в хорошее состояние. Для моей системы отопления требовалось 8 радиаторов: из них два по 11 секций для прихожей и кухни (на схеме выше две узкие и длинные комнаты) остальные радиаторы по 8 и 7 секций. Всего вышло 68 секций. Приобрел я их по объявлению, и привез с соседнего города — одна секция стоила немногим меньше 2$, но при желании можно найти такие радиаторы в два раза дешевле, просто скорее всего придется приобретать их у разных продавцов. В моем случае платить за доставку с разных точек было не целесообразно. Итого батареи вышли с доставкой 161$ (136 батареи и 25 доставка).

Трубы и фитинги

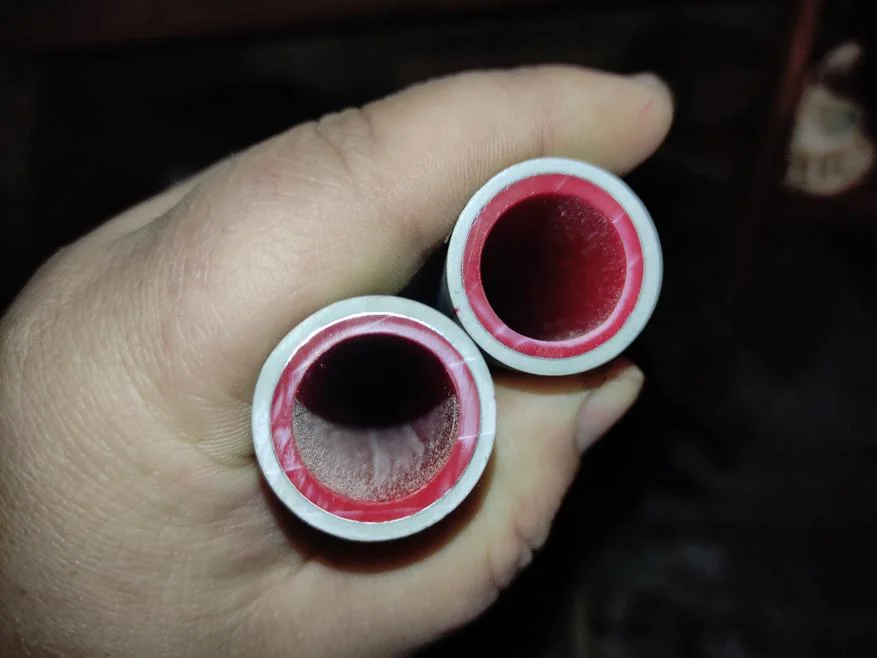

Трубопровод я решил сделать пластиковый в силу простоты и скорости монтажа. Тут особо не сэкономить, придется покупать специализированные трубы для отопления с внутренним усилением. После того, как я посчитал погонаж и все необходимые фитинги, отправился по магазинам и нашел более приемлемую цену. При этом, если это обычный строительный магазин, а не сеть, то можно хорошо поторговаться, особенно если это небольшой магазин где хозяин всегда на месте. Таким образом можно дополнительно сэкономить. В моем случае с учётом самой низкой цены в округе удалось договориться о дополнительной скидке примерно в 20$ и бесплатной доставке. Итого трубы со всеми дополнениями, вентилями, американками, фитингами, фильтрами и так далее вышли примерно 300$. (О всех дополнениях и о самом монтаже я расскажу ниже). Точную цифру не помню, поскольку приходилось что-то ездить докупать в процессе монтажа. Однако, отмечу, что всего ушло 80 метров 25-й трубы по цене 2$ за метр. А также метров 12 трубы диаметром 20мм для холодной и горячей воды с ценой 1.5$ за погонный метр.

После того, как все было спланировано, посчитано и приобретено, пришло время подготовительных работ и, непосредственно, монтажа, о чем постараюсь подробно рассказать.

Инструмент

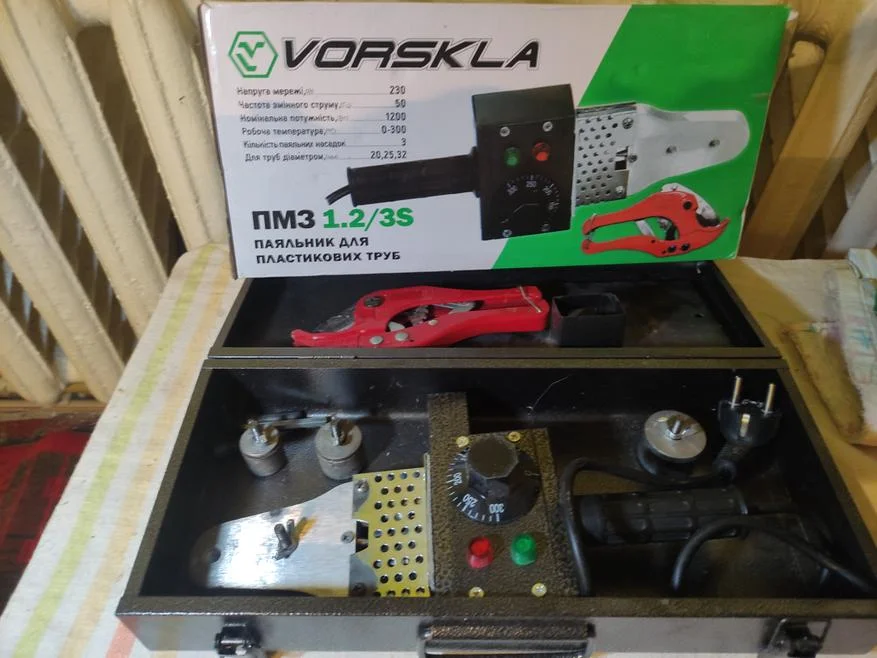

Из инструмента нам обязательно понадобится паяльник для ПВХ труб. Поскольку объем работ предстоял большой, я приобрёл его в магазине. Купил недорогую модель от неизвестного мне бренда с заявленной мощностью 1200W. Стоимость такого паяльника с доставкой вышла 25$. Но за эти деньги, по сути, можно приобрести и более удачные модели. В пользу моего выбора добавлю, что отрезные ножницы для труб были в комплекте с паяльником.

Далее нам понадобится перфоратор, УШМ, большой газовый ключ, а также не будет лишним иметь под рукой несколько разводных или рожковых ключей. Из основного наверное все, но как вы можете понимать, понадобится может практически что угодно.

Подготовка радиаторов

В моем случае это, наверное, был самый трудоемкий и сложный для меня процесс. Как вы понимаете, старые радиаторы в значительной степени загрязнены внутри, и перед монтажом для их корректной работы их нужно тщательно промыть. Даже если вы захотите миновать этот пункт, чего я крайне не рекомендовал бы делать, вам все равно придется перекручивать футорки (заглушки с резьбой или без по бокам батареи). Перекручивать их придется для корректного подключения батарей в нужном месте в системе отопления. О чем я подробно расскажу ниже в разделе «схема подключения батарей». Выходы с резьбой врядли совпадут с тем расположением, что нужно конкретно вам. А также для улучшения потока теплоносителя я бы рекомендовал ставить футорки с большим диаметром внутренний резьбы.

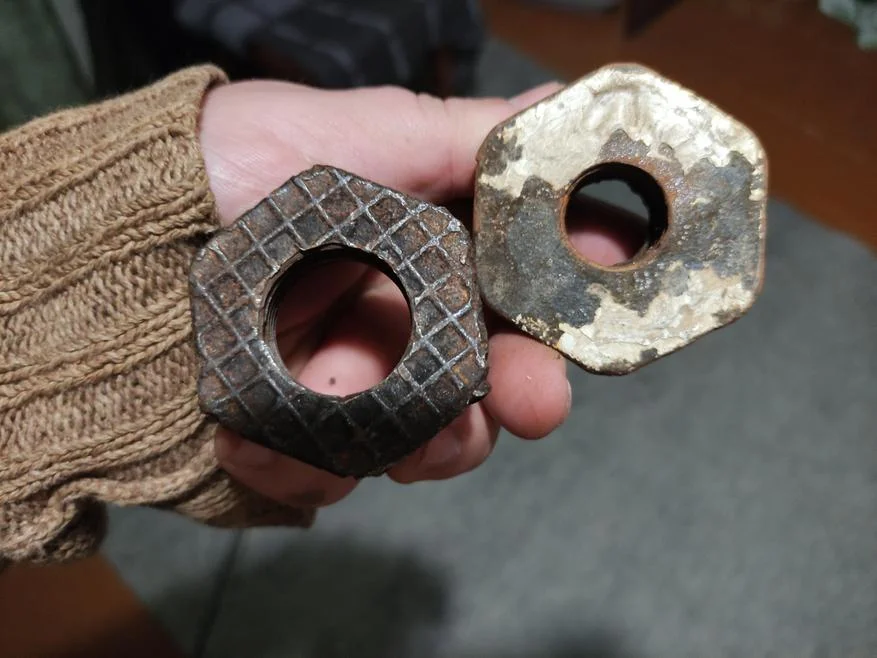

Итак, для начала промывки необходимо скрутить все футорки с батарей. Для этого нам понадобится большой газовый ключ и труба. Однако, нужно учесть, что футорки бывают с левой и правой резьбой, поэтому при их откручивании придется «поиграться». Возможно я не прав, но один Бог знает, где какая резьба на этих батареях, поэтому просто пробуем пока не открутим. Также если не получается «сорвать» футорку, можно прибегнуть к ее нагреву.

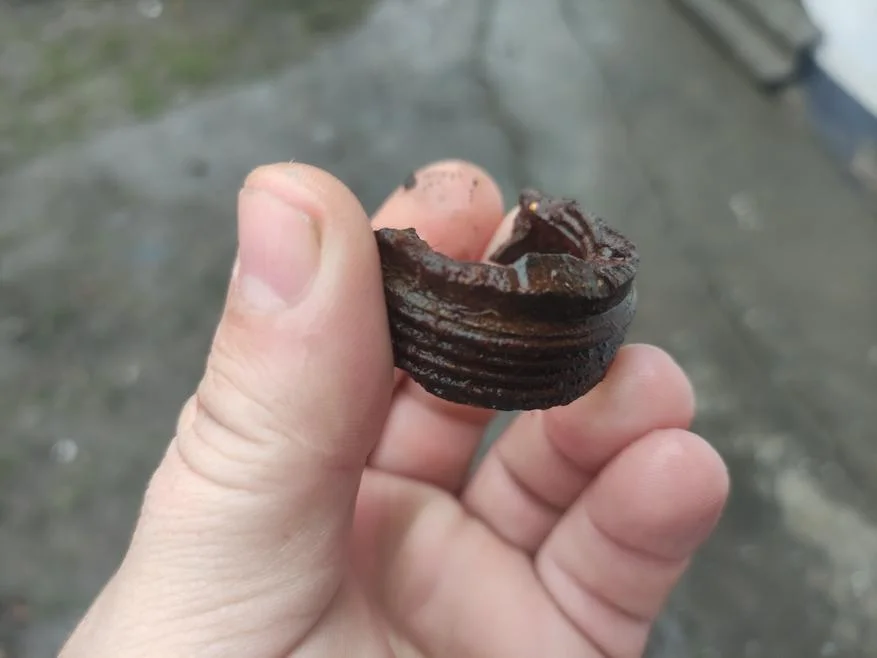

Добавлю, что в моем случае несколько штук сломались. Боятся этого не стоит, обломки футорки легко можно извлечь из батареи. Поскольку футорки изготовлены из чугуна, они относительно легко извлекаются из батареи. Для этого нужно взять обычное полотно от ножовки по металлу и сделать два надпила на остатке футорки, а затем прибегнуть к помощи молотка и зубила. Они легко ломаются и вылетают, только следите чтобы обломки не попали во внутрь батареи.

После того, как все футорки извлечены из батарей, проходимся шлифовальным кругом по местам их посадки. Тем самым снимаем старую краску, чтобы она не мешала при дальнейшем монтаже.

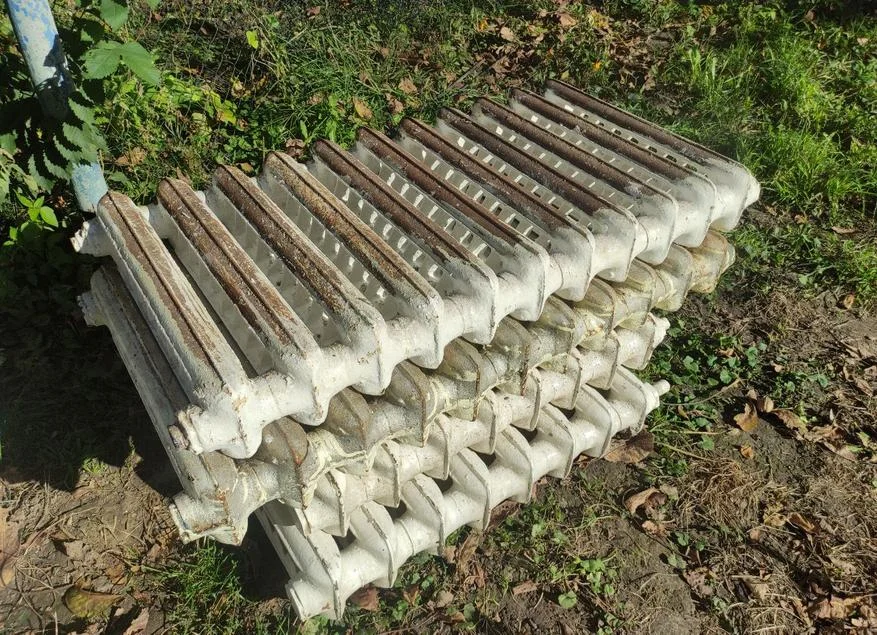

Далее следует хорошо промыть радиаторы изнутри под струёй воды высокого давления. Желательно использовать мойку высокого давления, но я обошёлся обычным шлангом и сужающей насадкой. При промывке батарей их нужно постоянно переворачивать и трясти. При этом нужно менять направление потока воды так, чтобы вода протекала крест накрест. Для более удобного процесса батарею лучше размещать на ненужной покрышке, что позволит легко кантовать и переворачивать ее. Мыть нужно до того момента, пока из батарей при промывке не начнет вытекать прозрачная вода. На промывку восьми батарей у меня ушел полный день. Также добавлю, что после того, как система отопления была спаяна, до подключения ее к котлу я ещё раз пустил проточную воду через все систему. Тем самым вымыл все остатки грязи, которые могли попасть в теплообменник котла.

Далее, после того как все было промыто, согласно заранее продуманной схеме подключения докупаем необходимые футорки (цена одной штуки в нашем магазине была немногим больше 1$) и краны Маевского. Собираем, красим и проверяем ничего ли не перепутали.

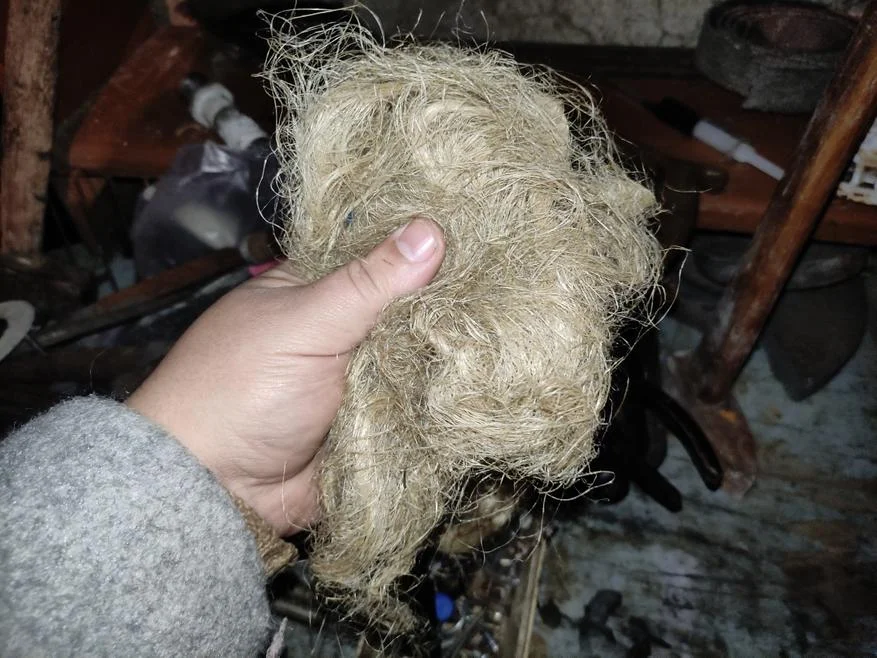

На этом этапе отмечу, футорки я решил садить на паклю и краску. И в целом — это очень хорошее и надёжное решение, но краску я взял не масляную. В итоге, эта краска при нагреве начала просто вытекать вместе с теплоносителем. В результате несколько футорок пришлось перекрутить, остальные затянулись сами. Поэтому используйте либо масляную краску с паклей, либо специальные средства для подобного монтажа.

Схема подключения батарей

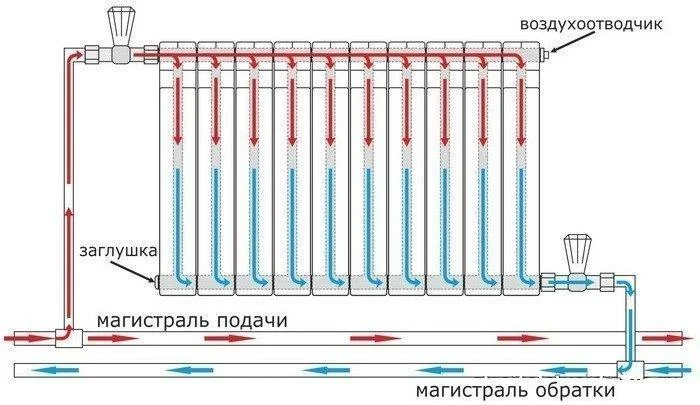

Мне кажется, что самая эффективная схема подключения батарей является диагональной. В таком случае теплоноситель заходит сверху, а выходит с противоположной стороны батареи снизу. При этом на батарею необходимо смонтировать кран Маевского для спуска воздуха с системы. А со стороны входа теплоносителя монтируется кран для управления гидропотоком. Это позволяет легко настроить равномерную температуру во всех батареях системы. А также позволяет спустить воздух при первом пуске системы. Также, считаю такую схему подключения просто необходимой, когда речь идёт о больших радиаторах, к примеру, как у меня, на 11 секций.

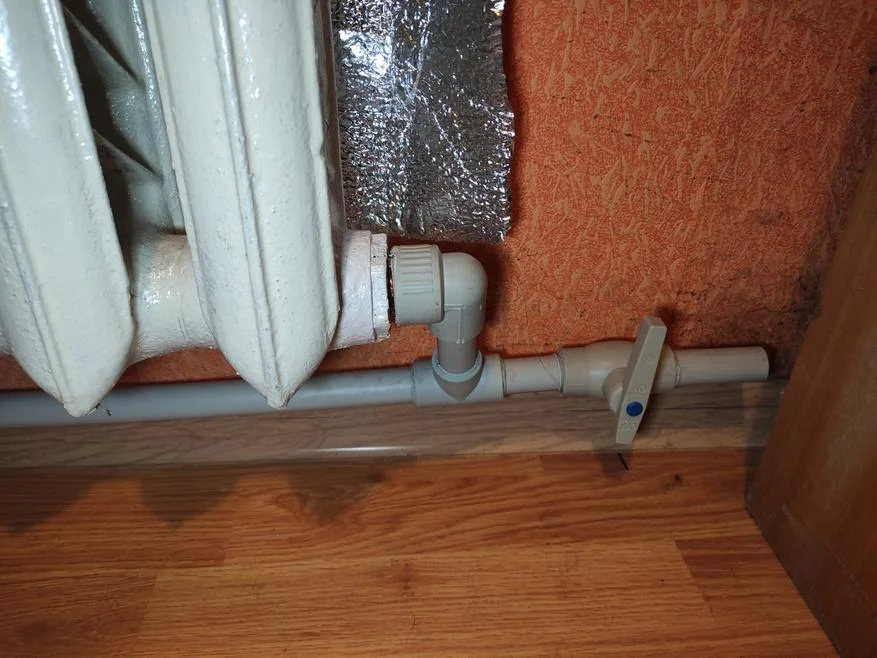

Если позволяет бюджет, желательно сделать на каждой батареи байпас, что позволит снимать отдельно взятую батарею с системы не выключая отопление. Или если вы выбрали такую же схему подключения как и я, то просто можно добавить ещё один вентель на выходе из батареи. (Как на схеме выше).

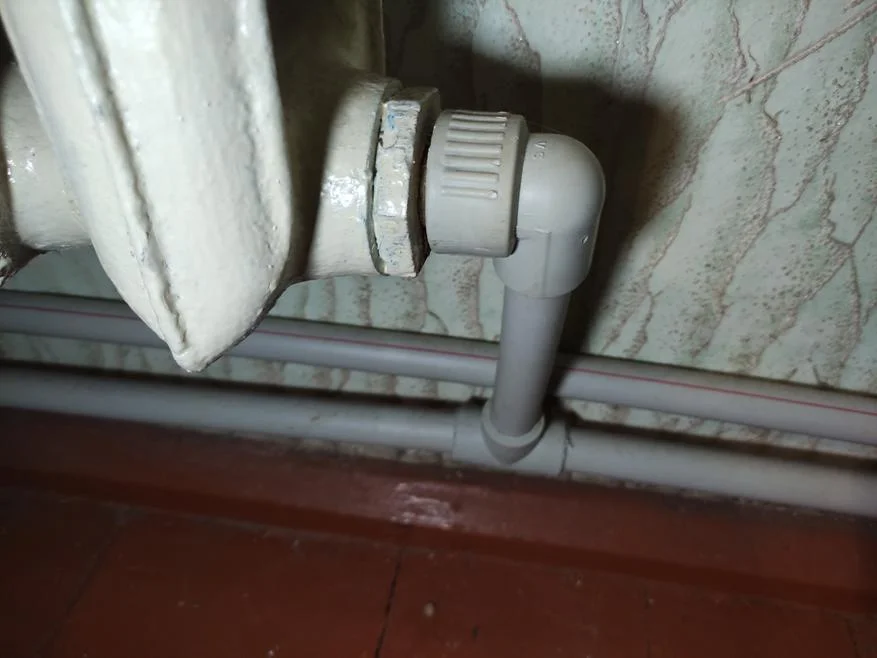

Из своих ошибок хочу отметить, что на выходе из батареи теплоносителя я установил обычный угол под пайку с резьбой. Такое решение не слишком удешевляет конструкцию, но исключает снятие батареи без дальнейшей перепайки. Лучше в этом узле использовать американки.

Также в данном разделе отмечу, что на последних батареях в контурах я не ставил кран для регулировки потока. А на одной из батарей, которая стоит в самом низком месте в доме, установил кран для сброса воды с системы.

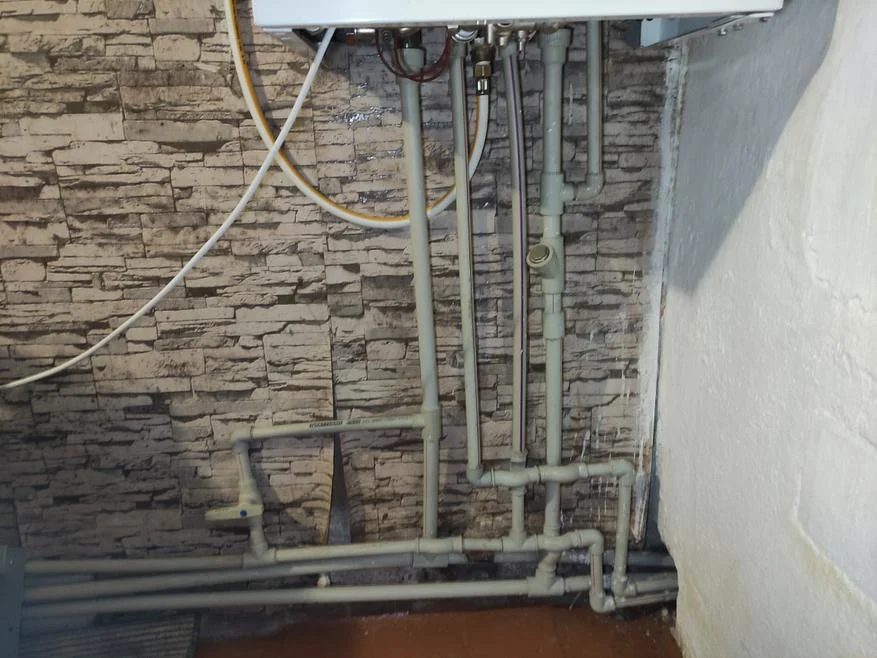

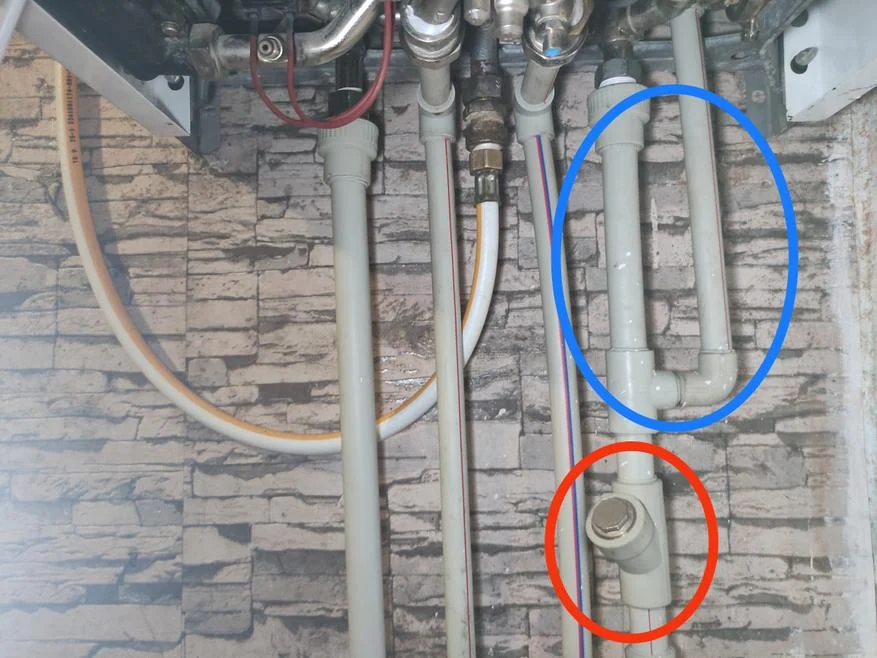

Что касается пайки всей системы, думаю, тут все понятно — паяем как заранее продумали, согласно выбранной схеме подключаем батарей. А вот на подключении системы отопления к котлу немного остановлюсь. Здесь, конечно же, для правильной циркуляции нужно не перепутать вход с выходом теплоносителя. Также на вход подачи воды и теплоносителя в котел нужно установить фильтр грубой очистки. Как вы видите, я сэкономил и поставил фильтр только на вход теплоносителя. Но так делать не стоит.

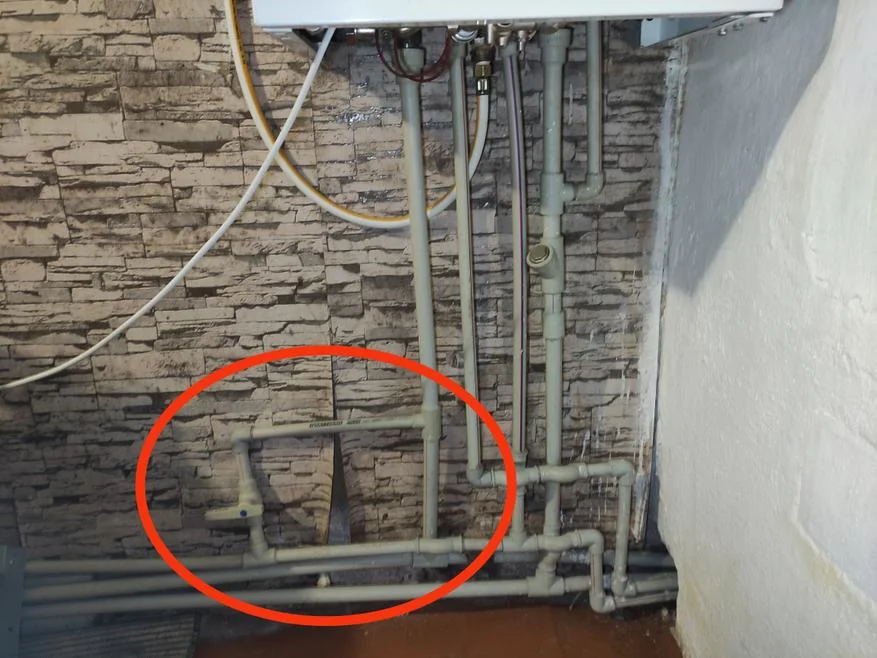

Если вы обратили внимание, то с котла выходит ещё один не характерный выход для системы. Котел старый, и как я понял, расширительный бачек в нем изначально не предусмотрен, но мой продавался с бачком, который можно было легко разместить в полости котла. Однако, его некуда подключать непосредственно в самом котле. Поэтому я просто вывел трубу и впаял ее в общую систему. Перед пуском системы стоит проверить давление в груше расширительного бочка. Оно должно быть в районе 1.2 бар. Если давление меньше, то его можно поднять при помощи обычного автомобильного насоса, померять давление также можно автомобильным барометром.

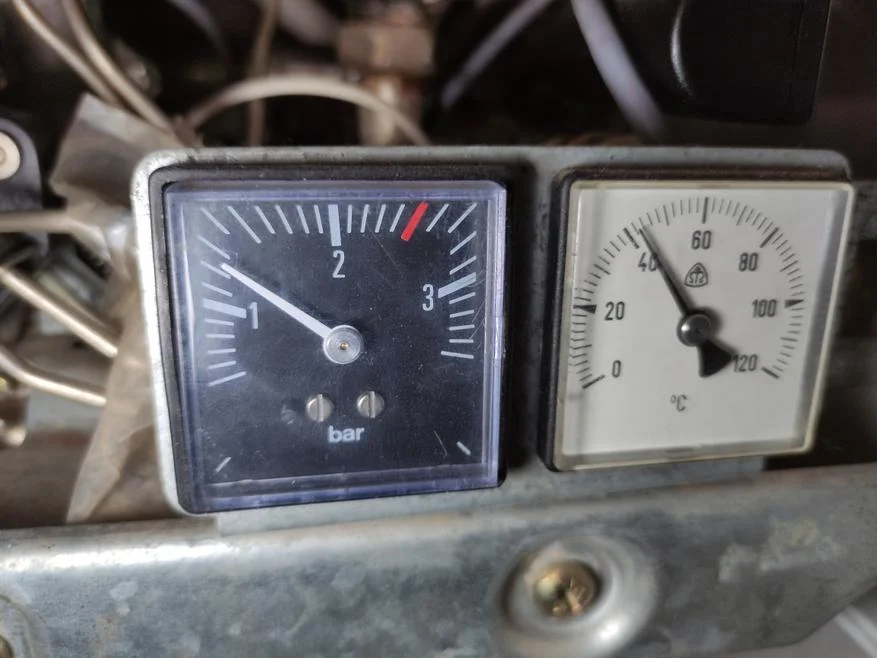

Ещё из особенностей отмечу, что в систему я установил кран подпитки. В этой системе нужно следить за давлением теплоносителя, которое должно быть в диапазоне 1-2 бар. И при низком давлении его нужно поднять. Обычно, на современных котлах такой кран установлен непосредственно в самом котле, но поскольку модель старая, такого крана не было. Поэтому я подключил трубу с холодной водой из центрального водоснабжения напрямую в систему отопления, предварительно установив кран, открывая который можно повысить давление. Здесь нужно помнить, что давление в системе при холодном теплоносителе ниже, чем при рабочей температуре. Поэтому достаточно поднять давление до 1 бара на холодную, а затем запускать котел.

Прокладка труб в полу

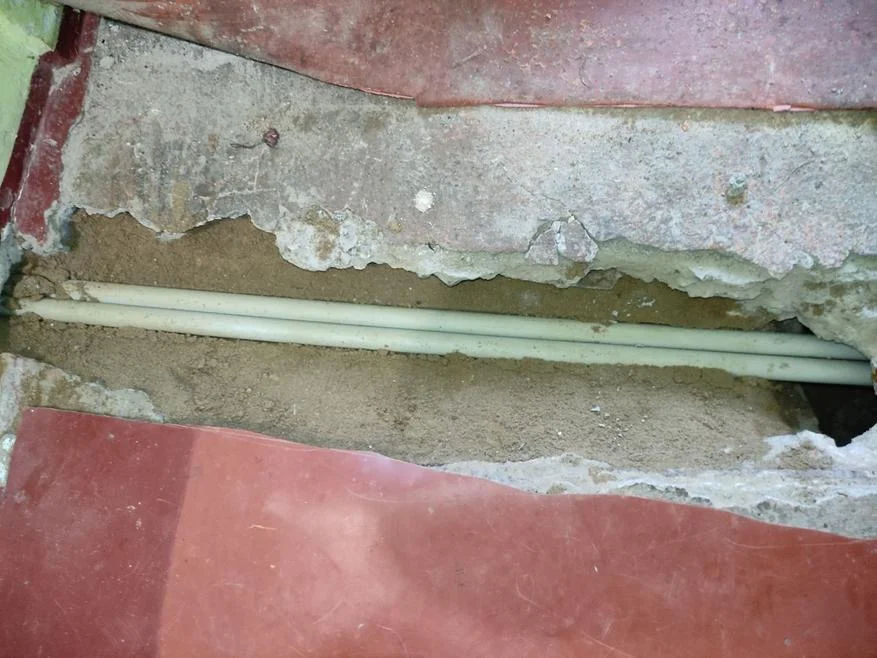

Буквально два слова напишу для тех, кому предстоит монтировать трубы системы отопления в полу. Для того, чтобы они не повредились в процессе эксплуатации и не дали течь, я не просто укатал их в бетонную стяжку, а перед этим поместил трубы в, так называемый, песчаный мешок. Мне кажется так будет гораздо надёжнее.

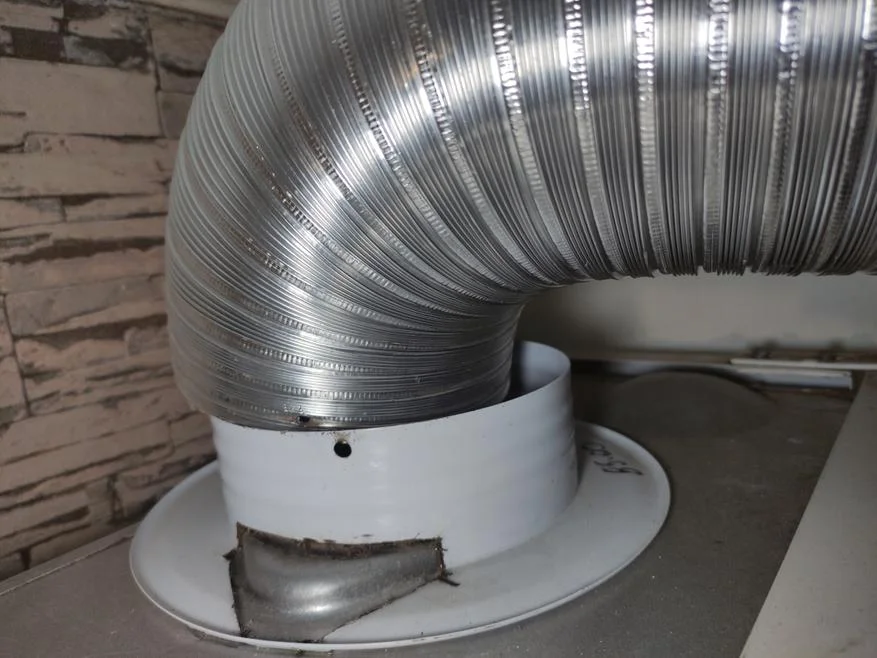

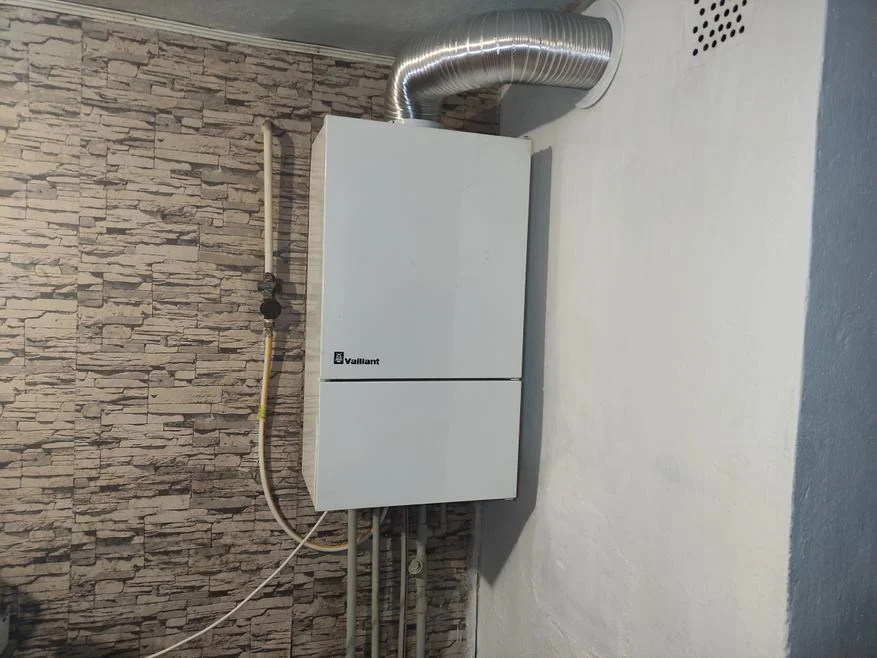

Из основных своих ошибок хотел отметить следующее: первая ошибка — это то, что котел турбированный, а, следовательно, для него нужна специальная коаксиальная вытяжка. Это труба в трубе. По внутренней трубе идёт вытяжка из камеры сгорания, а по внешней подпитка камеры сгорания кислородом. Покупать такую вытяжку я не хотел. Поэтому установил обычную гофрированную трубу, но в таком случае происходит смешивание двух потоков, или даже полное отсутствие подпитки воздухом камеры сгорания, в следствии чего котел захлёбывается и гаснет. Временно решил я эту проблему просто сняв гофру и приоткрыв зазор для подпитки камеры сгорания. Все работает, но такое решение вероятно влияет на КПД котла в целом. Дале попробую сделать самодельную коаксиальную вытяжку.

Также, из очевидного, хочу отметить, что трубы нужно сразу фиксировать перед первым пуском системы отопления. Было уже прохладно, и я хотел как можно скорее запустить систему, а закрепить трубы спустя некоторое время. Я знал, что они под действием температуры провиснут, но не думал, что они ещё и безвозвратно изменят свою геометрию, и их нормально закрепить уже не представится возможным. В следствии чего в нескольких местах имею картину как на фото ниже.

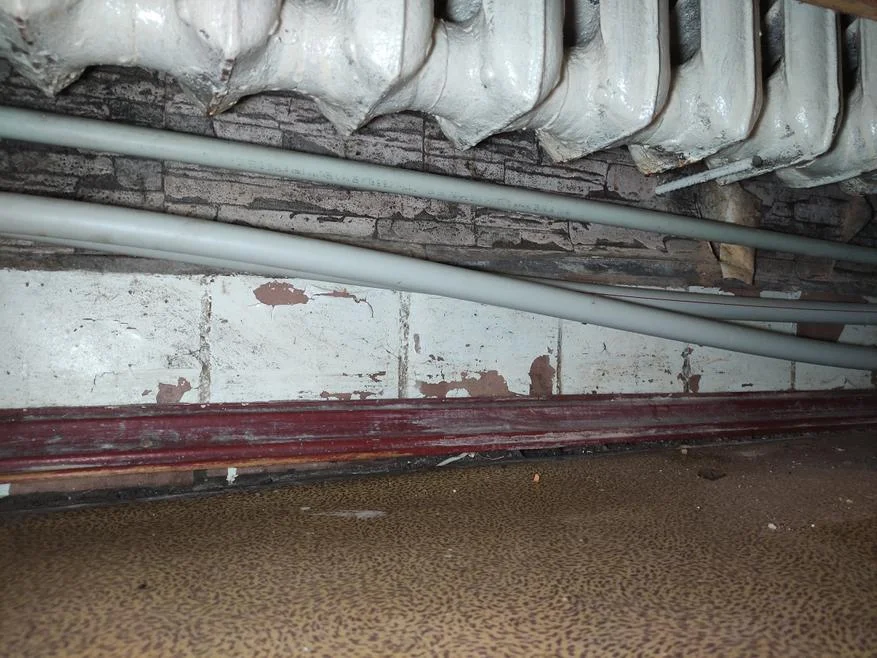

Также, как я и говорил выше, если используете паклю, то применяйте ее со специальными средствами, либо с масляной краской, иначе протечек не исбежать.

Думаю на этом все, и так публикация получилась достаточно большая. Основные свои затраты я расписал, но в целом все как написано в заголовке, стоимость системы отопления составила 600 долларов, что в моем понимании является бюджетным решением. Мне кажется, основные моменты я не упустил, но тема обширная и ее достаточно сложно подать в рамках сжатой публикации. Спасибо всем за внимание. Призываю всех делится своим опытом, а также задавать вопросы в комментариях.
