Нормативы и правила при установке биметаллических радиаторов отопления

Первые биметаллические радиаторы появились в Европе около 6 лет назад.

С тех времен они выполняют функцию поддержания тепла в жилых помещениях.

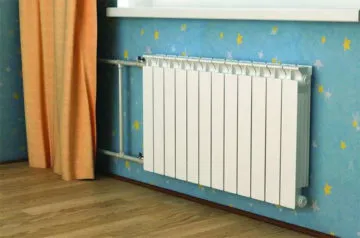

Биметаллический радиатор

Установка биметаллических радиаторов представляет собой структуру, состоящую из пустых медных труб, внешне связанных с алюминиевыми пластинами. Несколько секций данной батареи соединяются при помощи стальных ниппелей с прокладками из каучука, способными выдерживать высокие температуры.

Трубы соединяются между собой сваркой или литьем. Несколько секций батареи связываются с помощью стальных ниппелей с каучуковыми прокладками, способными выдержать высокие температуры.

Внутри батареи циркулирует теплоноситель, который поддерживает комфортную температуру в помещении. Чем больше секций имеет радиатор, тем больше тепла он отдает.

В зависимости от площади помещения необходимо рассчитать оптимальное количество секций. Как это сделать, можно прочитать в следующей статье «Расчет количества секций радиаторов по площади помещения: формулы и уточняющие коэффициенты».

• Какие нормативы нужно соблюсти при установке радиатора отопления?
• Порядок работ по монтажу биметаллического радиатора отопления
• Наращивание дополнительных секций
• Особенности установки биметаллических радиаторов отопления своими руками

Какие нормативы нужно соблюсти при установке радиатора отопления?

При установке радиатора отопления необходимо соблюдать специальные нормативы. Рекомендуется доверить монтаж отопительного прибора профессионалу во избежание несчастных случаев или неправильной установки.

В соответствии со СНиП 3.05.01-85 установка производится с соблюдением следующих условий:

• Центры батареи и окна, под которым она расположена, должны полностью совпадать. Допускается минимальная погрешность в 2 см.
• Максимальный размер подоконника может быть на 30-50% шире радиатора отопления.
• Расстояние от чистового пола до радиатора не должно превышать 12-14 см. От подоконника до радиатора — не более 5 см.
• Стена должна быть удалена от радиатора на 2-5 см. Исключения допускаются в случае обработки стены специальным теплоотражающим покрытием.

Несоблюдение норм приводит к снижению теплоотдачи батареи. Исходя из вышеизложенных требований, подбирается размер радиатора для обогрева помещения.

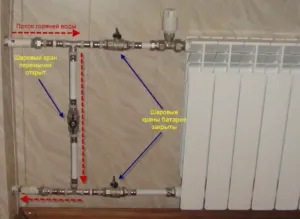

Если в помещении предусмотрена вертикальная однотрубная разводка (в радиатор через одну трубу подается теплоноситель, а вторая труба уходит в пол), то при монтаже обогревателя рекомендуется установить байпас.

Это позволит при необходимости отключать батарею и не согласовывать свои действия с соседями.

Установка любого радиатора требует обязательное наличие следующей фурнитуры: заглушки, кран Маевского, вентили и переходники с правой и левой резьбой для двух сторон.

Порядок работ по монтажу биметаллического радиатора отопления

Возможные варианты установки биметаллической батареи:

• Боковое однотрубное подключение — чаще всего используется в многоквартирных домах из-за экономичности, простая схема для самостоятельной установки радиатора. В этом случае теплоноситель проходит по одной трубе в батарею, отдает тепло, а затем по той же трубе уходит обратно в котел для нагрева. Данная схема не подходит для подключения нескольких батарей подряд, так как каждый последующий агрегат будет нагревать помещение в несколько раз меньше первого. При однотрубном подключении нельзя регулировать подачу тепла, нормативы прописаны уже заранее в проекте системы отопления.
• Боковое двухтрубное подключение — теплоноситель попадает через одну трубу в радиатор, а в охлажденном состоянии уходит через другую. Несколько батарей по этой схеме подключаются параллельно друг другу. Окончательный вариант отопительной системы выглядит некрасиво из-за большого количества труб, зато каждый агрегат прогревается одинаково, и появляется возможность регулировать теплоотдачу через вентили.
• Нижнее подключение — обычно такой вид подключения используется в частных домах, где трубопровод прокладывается по полу. Теплоотдача прибора при таком подключении снижается на 15-20%, так как, проходя через секции, под сопротивлением теплоноситель теряет свою нагревательную способность.
• Диагональное подключение — используется для радиаторов с большим количеством секций. Это позволяет прогревать равномерно каждый элемент без потери теплоотдачи. Неудобен для однотрубных систем отопления. В этой системе теплоноситель поступает в радиатор сверху, нагревает все секции и снизу выходит по другой трубе обратно в котел.

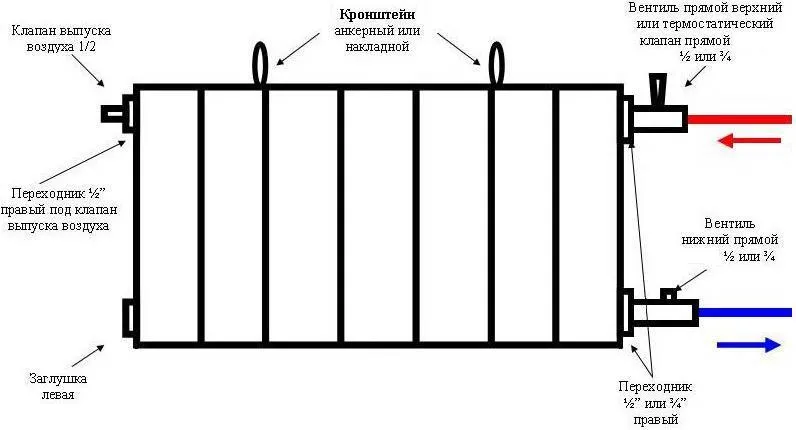

Схема установки биметаллического радиатора отопления:
Инструкция по установке биметаллического радиатора:

1. Провести разметку расположения кронштейнов, которые будут удерживать радиатор. Разметка производится согласно нормативам расположения батареи.
2. Зафиксировать кронштейны. Для железобетонных и кирпичных стен применяются дюбели и раствор цемента. На гипсокартонных стенах закрепление осуществляется с двух сторон.
3. Установить биметаллический радиатор на кронштейны.
4. Провести монтаж термостатического клапана или вентиля на верхнюю и нижнюю трубы.
5. Установить на радиатор воздушный клапан.

Внимание! Установка биметаллического радиатора производится в заводской полиэтиленовой упаковке. Снять ее можно только после полного окончания работ по монтажу.

Наращивание дополнительных секций

При недостаточном количестве тепла покупаются дополнительные секции для батареи. Лучше всего покупать секции того же производителя, что и биметаллический радиатор.

При покупке следует внимательно осмотреть целостность места стыковки, резьба не должна быть нарушена, а прокладки должна соответствовать ее размеру.

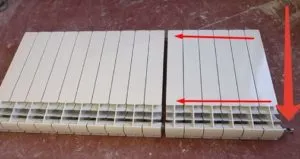

Пошаговая инструкция наращивания:

1. Если батарея была снята с кронштейнов, то наращивание производится с той стороны, где были откручены переходники. Если батарея остается на месте, то выкручивается заглушка и проводится монтаж с ее стороны. Кран Маевского на данном этапе не снимается. Перед наращиванием свободный торец очищается от грязи и остатков прокладки. Затем наполовину вкручивается ниппель в отверстие заглушки. Те же самые действия выполняются и с другого «выхода» батареи.
2. Таким же образом откручиваются ниппеля у новых секций, и проверяется резьба. Далее на ниппеля устанавливаются прокладки. Снимается кран Маевского для отвода воздуха.
3. Новую секцию необходимо аккуратно поднести к верхнему ниппелю и провернуть на один виток. На данном этапе лучше воспользоваться посторонней помощью. Нельзя допускать перекосов, иначе повредится резьба, и нарушится герметичность.
4. Когда будут подсоединены оба ниппеля, можно подкрутить радиаторным ключом еще на 2-3 витка, пока торцы секций не соприкоснутся. Прокладки при этом сжимаются и герметизируют секции. Таким же образом подсоединяются остальные секции.
5. Затем происходит установка заглушек и крана Маевского. По окончанию работ пускают теплоноситель и проверяют герметичность конструкции.

Особенности установки биметаллических радиаторов отопления своими руками

При самостоятельной установке биметаллического радиатора рекомендуется соблюдать следующие нюансы:

• Перед началом проведения работ необходимо убедиться, что поступление теплоносителя перекрыто, и в трубопроводе пусто.
• Обязательно следует проверить комплектацию радиатора перед установкой. На кронштейны он подвешивается уже в собранном виде. Сборка проводится согласно инструкции производителя.
• Запрещается использовать абразивные инструменты и материалы при сборке радиатора, это может нарушить ее герметичность.
• Соединение фитингов требует наличия прокладки, для этого используется специальные нити или лен с герметиком.
• Перед началом проведения работ необходимо ознакомиться с возможными схемами подключения биметаллических радиаторов (нижняя, диагональная, боковая) и определиться, по какой из них будут проводиться работы.
• После окончания работ для подведения теплоносителя необходимо плавно открыть краники, не допускается резкое выкручивание. Оно может вызвать гидроудар и засорение трубного сечения.
• После открытия вентиля лишний воздух выводится через воздухоотводчик.
• Биметаллические радиаторы не устанавливаются в нишах, это снижает их теплоотдачу, также не допускается использование экранов.

Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально — узнайте из видео:

Мастер-класс по установке биметаллических радиаторов отопления своими руками смотрите на видео:

Как рассчитать количество секций биметаллического радиатора на комнату?

Для рассчета количества секций биметаллического радиатора на комнату нужно учитывать несколько факторов, таких как площадь помещения, количество и размеры окон, высоту потолков, уровень утепления и другие теплотехнические характеристики.

Обычно для комфортной температуры в помещении требуется примерно 100 Вт/м². Для расчета необходимой тепловой мощности радиатора необходимо умножить площадь комнаты на этот коэффициент. Например, для комнаты площадью 20 м² потребуется 2 кВт тепловой мощности.

Далее нужно учитывать теплопотери через окна. Обычно на каждое окно размером 1 м² необходимо добавлять 100 Вт тепловой мощности. Например, если в комнате есть одно окно площадью 3 м², то нужно добавить 300 Вт тепловой мощности.

Также необходимо учитывать высоту потолков и уровень утепления. Чем выше потолки, тем больше объем воздуха и больше тепла нужно для его нагрева. Если утепление недостаточное, то потребуется больше тепловой мощности для поддержания комфортной температуры.

Когда рассчитана необходимая тепловая мощность радиатора, можно выбрать соответствующее количество секций. Обычно для биметаллических радиаторов используют коэффициент 100 Вт на одну секцию. Например, если на комнату площадью 20 м² требуется 2 кВт тепловой мощности, то необходимо выбрать радиатор из 20 секций.

Однако следует помнить, что все расчеты являются приближенными и могут варьироваться в зависимости от конкретных условий и требований к комфорту в помещении. Для более точного расчета рекомендуется обратиться к специалисту в области отопления.
