Есть ли выгода

Это вопрос, естественно возникающий при рассмотрении самодельных методов приготовления бетонной смеси. Некоторые люди предпочитают использовать инструменты, которые изначально не предназначены для этой цели. Например, дрель стала популярным выбором для некоторых мастеров.

На самом деле выгода от самостоятельной сборки бетономешалки для раствора очень высока. Вот только несколько моментов, которые свидетельствуют об этом:

• затраты могут оказаться минимальными, а то и нулевыми;
• нет сложной схемотехники, которая требует специалиста для ремонта;
• доступность запчастей;
• легко разработать индивидуальный проект и схему;
• разборную конструкцию легче хранить.

Как видно, преимуществ у бетономешалки для раствора собственной сборки масса. Не стоит ставить перед собой задачу по реализации проекта в том случае, если вы не любите работать своими руками или ожидаете быстрого результата. Такая бетономешалка потребует железного терпения и много свободного времени. Некоторые узлы придется переделывать или подгонять по ходу сборки.

Упрощенный вариант конструкции бетономешалки

Из стиральной машины, не слишком изношенной и обладающей запасом прочности, бак и двигатель извлекать необязательно. Отверстие слива заделывается, лопасти перемешивателя ставятся вместо активатора. В этом случае рабочей емкостью служит непосредственно корпус устройства. Однако поворотный механизм в данном варианте самодельной бетономешалки отсутствует, так что придется
выгружать раствор вручную
. Зато прочие элементы устройства находятся под защитой корпуса, что повышает надежность и долговечность конструкции.

Самодельная бетономешалка не так сложна в изготовлении, как может показаться, тем более, что в глобальной сети достаточно видео, шаг за шагом демонстрирующих, как своими руками сделать бетономешалку. Обладая некоторым навыком выполнения ручных работ, запасом времени и инструментами, вполне возможно изготовить достойный аналог покупной бетономешалки.

Требуемые компоненты

У многих на чердаке или в кладовке есть старые стиральные машины цилиндрической формы. Если ее нет лично у вас, то найдутся соседи, которые будут готовы продать ее за копейки, т. к. в моде современные автоматические, которые получили широкое распространение. Кроме самой стиральной машинки, для бетономешалки понадобятся:

• обрезки трубы в 1″ или металлический уголок с размером от 30×30 мм;
• рулетка;
• мелок для разметки;
• сварочный аппарат;
• подшипники;
• шестерня бендекса и маховика;
• болгарка;
• дрель;
• колеса от тачки или маленького велосипеда.

Для каждого отдельного проекта бетономешалки для раствора, который будет выполняться своими руками по приведенным схемам из стиральной машины могут понадобиться специфические компоненты. О них обязательно будет упомянуто отдельно. В большинстве бетономешалок для раствора, который есть в продаже и которые собираются самостоятельно используется миксерно-гравитационный тип перемешивания. Он подразумевает наличие лопастей в емкости бетономешалки, которые способствуют лучшему проникновению различных компонентов при опрокидывани

В более дорогих промышленных вариантах бетономешалок задействуются вибрационные волны. Этот вид бетономешалок для раствора считается наиболее эффективным, т. к. раствор получается упругим и однородным. Но не все производители используют его из-за высокой энергозатратности. Самыми простыми и дешевыми в изготовлении считаются гравитационные бетономешалки для раствора. Они часто представляют собой цилиндр, который вращается вертикальной вокруг своей оси. Раствор смешивается под собственным весом без помощи каких-либо дополнительных приспособлений. Пример работы такой бетономешалки можно посмотреть в видео.

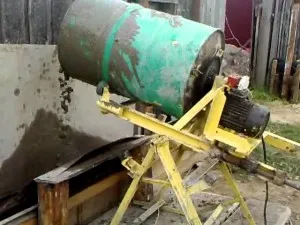

Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки

При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе бу ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

В бетономешалку помещается:

• 4 ведра обогащенной песчано-гравийной смеси;
• 1 ведро цемента;
• 1.5 ведра воды;
• 1 ведро песка.

Чтобы сделать бетономешалку понадобилось:

• двухсотлитровая бочка;
• двигатель мощностью 0.45 кВт на 3400 об/мин;
• шкив от сеялки;
• колесо от детского велосипеда;
• обод от колеса от велосипеда для взрослых;
• цепь от мотоцикла марки «Иж»;
• подшипник с втулкой от заднего колеса мотоцикла марки «Иж».

Инструменты и комплектующие

Изготовить бетономешалку можно при помощи стандартного набора электроинструментов, которые найдутся у любого мастера:

• болгарка — если ее нет, а покупка выходит за рамки доступного бюджета, воспользуйтесь обыкновенной ножовкой по металлу (потребуется чуть больше времени, но результат выйдет аналогичный);
• любой сварочный аппарат — необходим для соединения основных компонентов;
• дрель — потребуется для сверления отверстий;
• П-образный металлический профиль — используется для изготовления удобной, крепкой стойки;
• паяльник — пригодится для выполнения тонких работ;
• шасси — колеса будут отличным дополнением, существенно упрощая перемещение бетономешалки по территории, что особенно важно при большом объеме работы;
• металлическая полоса — идеально подходит для сборки своеобразного обода и заглушек.

Определившись с инструментами, необходимо назвать комплектующие, из которых будет собрана импровизированная бетономешалка. Первое — это емкость. Желательно использовать цилиндр с большим объемом, поскольку такая модель существенно упростит замешивание бетона, сэкономит время.

Мощность электродвигателя должна быть не ниже 200 Вт. В противном случае мотор не справится с нагрузкой и перегорит. Слабый двигатель не обеспечивает достаточно интенсивное перемешивание, поэтому его использование нецелесообразно.

К дополнительным компонентам относятся:

• редуктор;
• набор болтов, шайб и других крепежных приспособлений;
• приводной ремень;
• шкив;
• выключатель.




Готовим все необходимое для сборки бетономешалки

Конструкция оборудования для замеса бетона, работающая от двигателя стиральной машины, особых сложностей не имеет. В нее входят три основных элемента – емкость для замеса бетона, основа, на которой монтируется бетономешалка, и электрический двигатель.

Выбирая подходящие материалы и комплектующие, следует представлять, какие размеры бетономешалки вам необходимы. Большая бетономешалка будет отличаться вместительной емкостью для замеса бетона, но для ее работы потребуется двигатель с большим показателем мощности, а от стиральных машин вы таких не найдете. Да и в багажник машины вы такую установку не поставите, для ее перевозки придется арендовать небольшой грузовик, что потребует дополнительных расходов. Поэтому рекомендуется монтировать бетономешалку с небольшой емкостью, используя для этого стиральную машину Малютка.

Первый этап – подготовка необходимых инструментов. Для работы потребуются электродрель и ступенчатое сверло, болгарка с отрезным кругом по металлу, сварочный аппарат, наборы отверток, напильников и гаечных ключей, плоскогубцы.

Теперь следует подготовить все материалы:

• емкостью для бетономешалки может быть барабан от стиральной машины, в котором запаяны все отверстия, либо бак. Некоторые умельцы в качестве емкости устанавливают старые фляги либо бидоны;
• основным элементом считается двигатель от стиральной машины, который приводит бетономешалку в движение;
• стальной уголок, размеры которого составляют 5 на 5 см. Из него будет формироваться основание под будущую бетономешалку;
• внутренние запчасти от старых стиральных машин марки Сибирь, Ока либо Вятка. Некоторые элементы разрешается использовать от стиральных агрегатов с вертикальной загрузкой;
• пара колес. Их можно взять от тачки или тележки. Главное условие – они должны выдержать солидный вес и обладать способностью перемещать бетономешалку по строительной площадке;
• стальной стержень на 45 мм. Из него предстоит изготовить колесную ось;
• полоски металла, ширина которых равна 5 см, толщина – 4 мм;
• кусок трубы диаметром в 3 см.

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:
Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Стоит ли изготавливать такую самоделку?

Если ваши руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Не мудрствуя лукаво» можно очень дешево изготовить крайне полезную в хозяйстве вещь, воспользоваться ею самому и потом давать на прокат знакомым и родственникам. Многие люди скептически относятся к самодельным вещам, считая, что заводское всегда лучше, но на самом деле это не всегда так. Приведем аргументы в пользу изготовления бетономешалки своими руками.

• Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
• Самодельную бетономешалку можно сделать по индивидуальному чертежу, например с учетом размера кузова или багажника вашего транспортного средства, на котором эта бетономешалка будет перевозиться.
• С самоделкой проще разобраться, если она выйдет из строя во время работы, ведь сделали вы ее сами, значит и починить вам ее будет легче.
• Вы, наконец, найдете достойное применение деталям от старой стиральной машины, которые валяются у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а препятствий этих тоже довольно много. Вот некоторые из них.

1. Изготовление кустарной бетономешалки требует времени, причем временные затраты весьма значительны.
2. Нужно уметь «обращаться с железом» и иметь желание поработать, в противном случае, лучше это дело не начинать.
3. Нужно иметь представление о конечном результате, идею и необходимые материалы и комплектующие для работы.

Важно! Чтобы сделать бетономешалку, нужно немного понимать в электрике, чтобы суметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

При подборе материалов и комплектующих нужно уже представлять, каких размеров будет бетономешалка. У габаритной бетономешалки большая емкость и она сможет перемешивать за один раз много бетона, но для нее потребуется мощный двигатель (от стиральной машины не подойдет). Кроме того такой агрегат в легковую машину не засунешь, придется для перевозки заказывать грузовичок, а это неудобно. Лучше сделать бетономешалку с маленькой емкостью, ее проще перемещать, к тому же для нее легче найти детали.

Для начала подготовим инструменты. Нам потребуется дрель, ступенчатое сверло, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и плоскогубцы. Из материалов нам необходимы:

• Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины Ока, хотя он довольно большой. Некоторые используют в качестве емкости даже старые бидоны и фляги.
• Двигатель от старой стиральной машины. Двигатель это тоже основной элемент, который заставит бетономешалку работать. Его придется установить и подключить своими руками. Кстати благодаря такому двигателю можно сделать наждак из стиральной машины своими руками, но об этом пойдет речь в другой статье.
• Металлический уголок 50х50. Он нам пригодится для основы будущей бетономешалки.
• Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подойдут элементы от стиральных машин с фронтальной загрузкой.
• Два колеса. Можно взять от старой тачки или тележки, главное чтобы они выдерживали значительный вес и хорошо перемещались по участку.
• Металлический стержень на 4,5 см. Стержень нужен из прочной закаленной стали, поскольку он сыграет роль оси, которая и примет на себя вес конструкции. На нее нужно будет одеть колеса.
• Металлические полоски шириной 50 мм и толщиной 4 мм.
• Обрезок трубы диаметром 30 мм.

Важно! Также нужно будет большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Варианты сборки

Не всегда удается найти подходящий двигатель или редуктор для изготовления приводной бетономешалки из стиральной машины. Может быть, она не требуется в силу небольших объемов производства или отсутствия электричества на строительной площадке. Именно для таких ситуаций можно собрат небольшую бетономешалку для приготовления смеси, которую смогут раскручивать один или два человека. При наличии хорошего двигателя от стиральной машины можно изготовить бетономешалку для раствора с расположением барабана:

• вертикально;
• горизонтально.

Вертикальный вариант бетономешалки для раствора подразумевает устойчивое зафиксированное положение барабана. Вращаются в такой бетономешалке для приготовления раствора только лопасти, которые находятся внутри. Такой тип приготовления раствора называется принудительным. В горизонтальном способе расположения барабана бетономешалки есть свои преимущества. Он вращается и имеет наклонную конструкцию, поэтому выгрузка раствора происходит в несколько касаний. Также в зависимости от выбора угла наклона при приготовлении раствора можно увеличить или уменьшить общий объем.

Ручная бетономешалка из стиральной машинки

Во время вращения барабана бетономешалки при приготовлении смеси важной задачей является добиться устойчивости. Диссонанс могут вносить сами составляющие раствора, которые постоянно смещают центр тяжести при перекидывании. Именно поэтому необходимо позаботиться о качественном основании или каркасе для бетономешалки из стиральной машины. Самой устойчивой геометрической фигурой является треугольник. Именно он может выдерживать значительные нагрузки и сохранять свое положение неизменным. Несколько треугольников будут положены в основание бетоносмесителя для раствора.

Преимуществом бетономешалки для раствора, которая собирается самостоятельно из стиральной машины является индивидуальный подбор высоты. Вы можете создать проект бетономешалки, который будет лучше всего подходить под ваш рост и не придется сильно перенапрягаться. Поэтому стоит взять рулетку и примерно прикинуть, на какой высоте примерно должна находиться нижняя точка бочки от стиральной машины. Для среднестатистического человека с ростом в 180 см этот показатель будет находиться в пределах от 50 до 80 см. Именно такой и должны быть боковые стороны треугольника. Отрезается четыре одинаковых заготовки. Основание треугольника для устойчивости должно быть 60 см. Таких отрезка понадобится 2. Из подготовленного уголка или трубы с помощью сварочного аппарата собираются два треугольника.

Теперь их необходимо закрепить между собой, чтобы получилась монолитная конструкция. Расстояние между ними будет зависеть от того, какой диаметр барабана стиральной машинки. Если он составляет 60 см, тогда с каждой стороны потребуется сделать зазор 5 см. То есть треугольники необходимо разместить на удаленности в 70 см друг от друга. Попарно к нижним углам привариваются два отрезка по 70 см. Ниже верхнего угла на 10 см делается две небольших перемычки в каждом треугольнике. К ним привариваются два патрубка. В них устанавливается ось, которая будет служить для опрокидывания бака стиральной машинки. Дополнительно изготавливается прямоугольник со сторонами 68×60 см. Он закрепляется на ось.

В свободном положении прямоугольник располагается под наклоном. К его верхней части приваривается два колесика от тачки для перевозки ящиков. Они будут удерживать бочку стиральной машины спереди. В его нижней части размещается еще один треугольник. Он будет выполнять роль опоры, а в верхней его точке будет закрепляться ось для бака бетономешалки, на которой он будет вращаться. Для этого на вершину приваривается патрубок, в него вставляются два подшипника. В подшипники закрепляется ось, которая подсоединяется к баку.

Узел примыкания бака стиральной машины реализован таким образом. Отрезок арматуры, который вставляется в подшипники приваривается к кругу из листового материала. Получается образный металлический зонтик. В круглой детали по периметру сверлятся отверстия под болты через каждые 15 мм. Через эти отверстия и осуществляется крепление к баку стиральной машины. Чтобы через щели не вытекала вода, потребуется изготовить резиновые прокладки. После того как все собрано, с другой стороны подшипников к оси приваривается рукоятка. Также на нее навариваются фиксаторы, которые не дадут сместиться оси. Пример такой конструкции можно увидеть на фото.

К двум углам снизу закрепляются колеса, которые облегчат транспортировку бетономешалки для раствора по рабочей площадке. Дополнительно стоит смонтировать щеколду, которая будет удерживать бак стиральной машины в вертикальном положении. Внутри бочки для бетономешалки закрепляются лопасти, которые будут способствовать качественному перемешиванию раствора. Придется немного напрягать руки при вращении рукоятки и барабана бетономешалки, но, если все хорошо сбалансировано, тогда особых проблем не возникнет, а результат порадует.

Горизонтальная бетономешалка

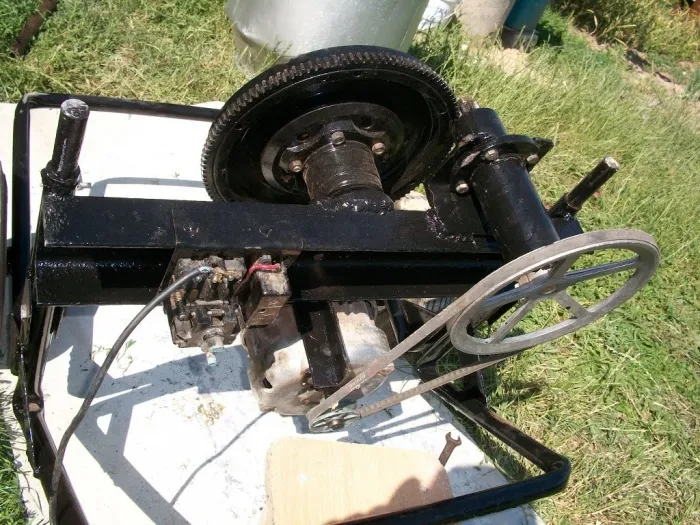

Бетономешалка для раствора с горизонтальным расположением имеет много общего с ручным вариантом. Каркас для нее изготавливается таким же образом. Единственным отличием такой бетономешалки для раствора будет наличие электрического узла с двигателем. Чтобы реализовать его, можно использовать несколько возможных способов. Один из них заключается в использовании шестерни бендекса, маховика и двух шкивов различного размера. Последние можно использовать те, что были в стиральной машине.

Вместо металлического зонтика, который использовался для предыдущего варианта бетономешалки, необходимо металлический стержень закрепить к большой шестерне от маховика. Маленькая шестерня от бендекса закрепляется на металлический шток. На небольшом расстоянии от маховика на планку, на которой закреплена бочка от стиральной машины, приваривается патрубок, в который вставляются подшипники. В подшипник вставляется шток с малой шестеренкой. С другой стороны он должен выступать достаточно, чтобы на него можно было смонтировать шкив с большим диаметром от стиральной машины. Мотор от стиральной машины фиксируется в таком положении, чтобы ремень, который будет находиться на малом шкиве и большом шкиве передвигался без перекосов.

Ремень устанавливается на свое место. Производится подключение электрической части бетономешалки для раствора. Для запуска бетономешалки можно использовать выключатель-пускатель или применить таймер, который был в стиральной машине, если он в рабочем состоянии. При таком способе сборки получится примерно 100 оборотов барабана в минуту, чего вполне достаточно. Верхнюю часть барабана от стиральной машины можно немного сузить, чтобы раствор из него не высыпался в процессе вращения. Для этого можно наварить небольшую горловину или сделать треугольные прорези, согнуть получившиеся лепестки и проварить швы.

Обратите внимание! Вместо шестеренок, узел передачи движения от двигателя в бетономешалке для раствора можно собрать только на шкивах. Если их подобрать разные нескольких размеров, тогда можно будет регулировать скорость путем смещения ремня, как это реализовано в токарном станке. В этом случае вместо шестеренок закрепляется два шкива. К баку от стиральной машинки крепится большой шкив, а на место бендекса – малый шкив. Дополнительно устанавливается еще один ремень и конструкция готова к работе. Такой вариант более безопасен, т. к. не может произойти закусывания шестерен.

Собираем устройство

Сборка.

Изготовление бетономешалки происходит поэтапно: вначале собирают основание, затем поворотный механизм, монтируют емкость и двигатель с редуктором.

Делаем основание

Бетономешалка должна быть прочной и не шататься во время работы, поэтому основание является главной частью конструкции. Устройство устанавливают на устойчивую станину, надежно зафиксировав. Чем крепче держится станина, тем дольше прослужит бетономешалка.

Процесс изготовления:

1. Для сборки основания используют брус сечением 150×150 мм, который фиксируется шипами. В одной детали высверливают отверстие, в другой вырезают шип. Они должны соответствовать друг другу по размеру. С помощью саморезов фиксируют дополнительные детали. Основание, изготовленное из металла, является самым надежным, но работать с таким материалом намного сложнее, чем с деревом: детали приходится скреплять сваркой или болтовыми соединениями.
2. Профиль или уголки разрезают на заготовки. Их количество и размер зависит от объема будущей емкости. Главное условие — емкость должна располагаться по отношению к основанию под углом 30°. Для изготовления основания стандартных размеров понадобятся 2 заготовки длиной по 0,55 м и по 1 заготовке длиной 0,70 м, 0,78 м, 0,80 м,0,81 м, 0,85 м.
3. Вначале собирают внутреннюю часть рамы. К заготовке 0,70 м приваривают 2 отрезка по 0,55 м. К основанию также крепится двигатель. В соответствии с его размерами заготавливают еще 2 детали.
4. К ножкам станины приваривают полки под редуктор. Емкостный вал монтируется так, чтобы он располагался в одной плоскости с редукторным валом. В качестве полок используют отрезки уголка.
5. Для фиксации двигателя в каркасе проделывают отверстия.
6. Чтобы во время работы не произошла перегрузка мотора, моторный шкив размещают в одной плоскости с редукторным.
7. На каркас устанавливают пакетный выключатель, который подключают с помощью конденсатора.
8. Наружная часть основания собирается аналогично, но ее дополняют ручкой или поворотным механизмом — так готовый раствор проще переливать в ведро. Для изготовления ручки используют швеллер или трубу. Поворотный механизм собирают из нескольких шестеренок. На одну шестеренку прикрепляют ручку или поворотное колесо.
9. Колеса прикрепляют к основанию с помощью металлического стержня диаметром 45 мм и больше.

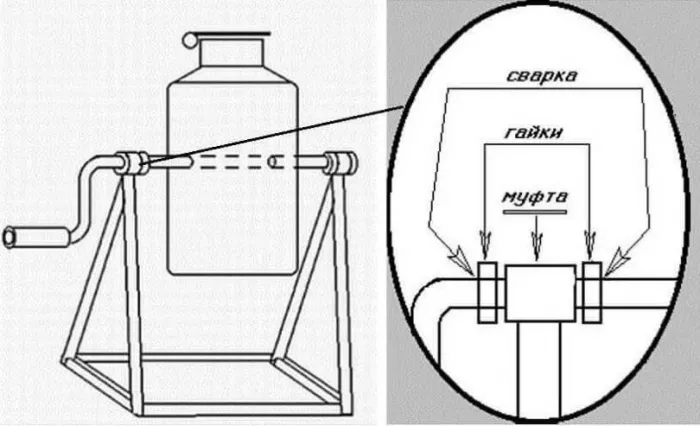

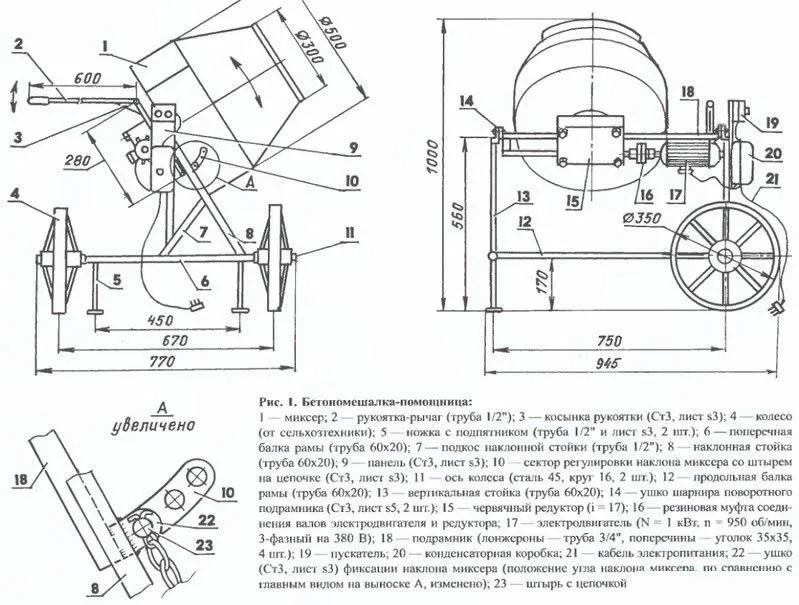

Чертеж самодельной бетономешалки

Поворотное устройство

Чтобы облегчить выгрузку готового раствора в ведро, бетономешалку оснащают поворотным устройством. Для его изготовления потребуются:

• трубы диаметром 6 см — 2 шт.;
• упоры — 2 шт.;
• корпуса подшипников — 2 шт.;
• заглушки, ручки.

  Поворотное устройство.

Упор, ручки и заглушки приваривают после фиксации устройства в подшипниках. Кольцо, расположенное впереди, просверливают, в получившееся отверстие вставляют шпильку диаметром 8 мм, надежно зафиксировав устройство. Также поворотное приспособление можно изготовить из уголков. Их сваривают между собой, создавая штурвал-шестигранник, затем монтируют на бетономешалку.

Работать с таким приспособлением неудобно, поскольку придется прилагать физическую силу.

Крепим емкость

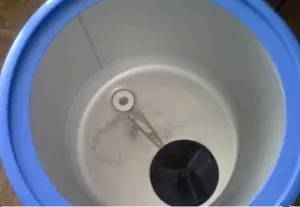

Из старой стиральной машины вертикальной загрузки достают бак. Лучше выбрать бак от модели, которая имеет активаторный тип вращения, емкость не должна быть ржавой или дырявой. Выполняют следующие действия:

• сливное отверстие закрывают заглушкой;
• активатор демонтируют;

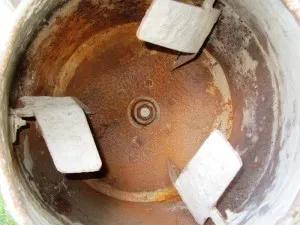

• на вал соответствующего размера симметрично приваривают лопасти;
• чтобы сохранить симметрию, лопасти закрепляют на стальную ось.

Затем деталь устанавливают на бак таким образом, чтобы лопасти не сдвинулись, иначе они будут вращаться и бить о стенки бака, что приведет к его разрушению. Чтобы емкость надежно закрепить на основании, ее сверху окольцовывают.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

• Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
• Электродвигатель (мощность 200 Вт).
• Шкив, приводной ремень, выключатель от стиралки.

Благодаря тому, что используется большая часть стиральной машины, дополнительно не нужно тратиться на запчасти.

• Для изготовления основания нужен металлический уголок размером 50х50.
• Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
• В качестве оси понадобится прочный стержень из металла на 4,5 см.
• Редуктор.
• Арматура.
• Полоса из металла.
• Шариковые подшипники.
• Провод.
• Шайбы и болты.

Инструменты

• Болгарка.
• Ножовка по металлу.
• Дрель.
• Паяльник.
• Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

• От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
• Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
• К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
• Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
• Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Один из вариантов – использовать старую стиральную машинку

Не поверите, но из нее получается неплохой миксер для бетонного раствора, производительность которого довольно приемлема в домашнем строительстве. Для этого подойдут различные модели машинок, у которых активаторный элемент расположен на дне корпуса.

Но потрудиться все же придется – активатор снимаем, а взамен его устанавливаем новый вал подходящего размера.На резьбовую часть, которая выходит в стиральный бак, на гайки фиксируются скобы в виде П-образных форм, изготовленные из металлических полос, вывернутых в виде лопастей под прямым углом.

Еще один важный элемент – двигатель от стиральной машины. Его вполне можно использовать в качестве мотора для другой емкости.В работе по сборке вам понадобятся:

• старая стиральная машинка с вертикальной загрузкой;
• болгарка;
• сварочный аппарат;
• паяльник и электродрель;

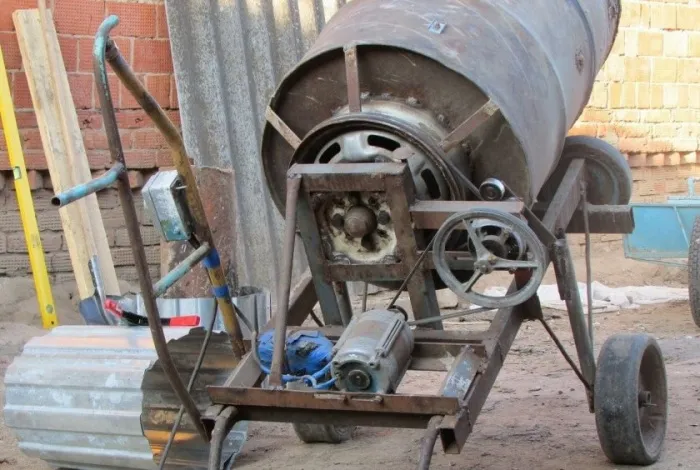

• металлические уголки, можно старые;
• колеса небольших размеров.

Подготовив основание, следует проверить его на прочность и устойчивость. Если нет старого металла, воспользуйтесь деревянными брусами, скрепленными между собой при помощи шипов либо саморезов. Продумайте обустройство поворотной механики, с помощью которой будет легко управлять емкостью для замеса.

Как правильно установить стиральную машину на кухне?

Установка стиральной машины на кухне может быть немного сложнее, чем установка ее в ванной комнате, но с помощью правильных инструкций вы можете установить ее самостоятельно. Вот несколько шагов, которые помогут вам правильно установить стиральную машину на кухне:

1. Выберите место для установки стиральной машины. Обычно стиральные машины устанавливаются вблизи раковины или посудомоечной машины. Убедитесь, что место для установки машины находится рядом с водопроводной трубой и электрической розеткой.

2. Проверьте уровень пола. Пол должен быть ровным и гладким. Если пол неровный, машина может трястись или даже «ходить» во время стирки.

3. Разместите антистатический коврик под стиральной машиной. Это поможет предотвратить скольжение и поглощение вибраций.

4. Подключите шланги для подачи холодной и горячей воды. Убедитесь, что шланги не перекручены и не повреждены.

5. Подключите сливной шланг к месту для слива воды. Обычно это сливная труба под раковиной или отдельный водосток.

6. Подключите электрический шнур к розетке. Если розетка находится далеко от машины, используйте удлинительный шнур, который соответствует мощности машины.

7. Установите сливную трубу на нужной высоте. Труба должна быть расположена на высоте не более 1 м от пола.

8. Проверьте работу стиральной машины. Запустите программу стирки и убедитесь, что машина работает без шума и вибрации.

Это основные шаги, которые нужно выполнить при установке стиральной машины на кухне. Помните, что если вы не уверены в своих навыках, лучше обратиться за помощью к специалисту.
