По эксплуатационному назначению различают резьбы общего назначения.

К ним, как уже было сказано в главе 4, относятся в первую очередь крепежные резьбы. Из многообразия крепежных резьб в отдельную подгруппу можно вынести резьбы трубные (цилиндрическая и коническая, метрическая коническая), применяемые для трубопроводов; главное требование к ним – обеспечить герметичность соединения.

Резьбовые трубные соединения имеют различный характер, зависящий от условий работы. В обычных трубопроводах с нормальным давлением чаще имеет место соединение «цилиндр на цилиндр».

В трубах с повышенным давлением для обеспечения большей герметичности используется соединение «конус на конус» или «цилиндр на конус».

К деталям трубопровода относят отдельные трубы, отводы, переходы, заглушки, фитинги, прокладки, болты, гайки и т.д.

Для соединения труб на резьбе их концы снаружи нарезают трубной цилиндрической или конической резьбой. В отличие от нормальной крепежной резьбы трубная резьба имеет значительно меньший шаг и меньшую глубину. Это необходимо, чтобы предупредить ослабление стенок трубы.

Обозначение трубной резьбы обладает той особенностью, что размер резьбы задается не по тому диаметру, на котором нарезана резьба, а по внутреннему диаметру Dy трубы. Он называется диаметром трубы «в свету» и определяется как условный проходной размер трубы. Размер наружного диаметра трубной резьбы всегда больше диаметра «в свету» на две толщины стенки трубы. Так, например, трубная резьба 1″ имеет наружный диаметр 33,25 мм (а не 25,4 мм). Конструктивный расчет резьбовых соединений трубопровода ведется по условным проходам арматуры и соединительных частей (фитингов) по ГОСТ 355-52 (таблица 6.10). Под условным проходом труб, фитингов подразумевается номинальный внутренний диаметр, взятый с округлением.

Условный проход обозначается буквой Dy с добавлением радиуса условного прохода изделия в мм.

Таблица 6.10

Условные проходы трубопроводов, арматуры и фитингов(ГОСТ 355-52)

Фитинги изготавливаются из ковкого чугуна для условных проходов от 8 до 100 мм и из стали для условных проходов от 8 до150 мм. Для придания фитингам из ковкого чугуна необходимой жесткости их снабжают по краям буртиками, а муфты – для обеспечения лучшего захвата газовым ключом – несколькими ребрами, расположенными на боковой поверхности по образующей. При помощи муфт, угольников, тройников и крестов соединяют трубы с одинаковыми и разными условными проходами, имеющие наружную резьбу; при помощи ниппелей – трубы с внутренней резьбой. На рис. 6.16, 6.17, 6.18, 6.19 приведены примеры резьбового соединения «цилиндр на цилиндр» труб фитингами.

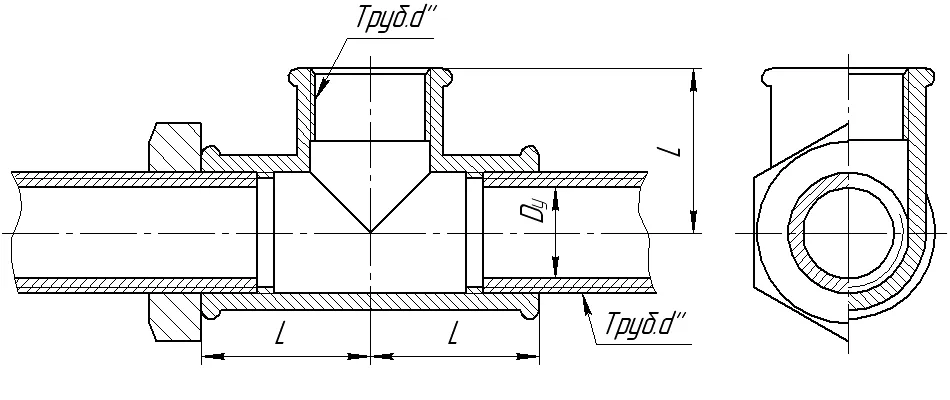

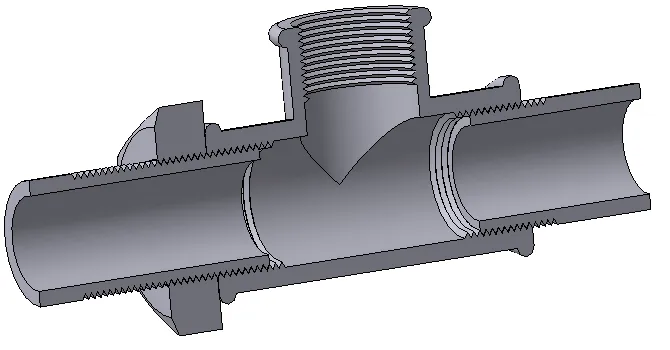

Рис. 6.16 Соединение труб тройником ГОСТ 8948-75*

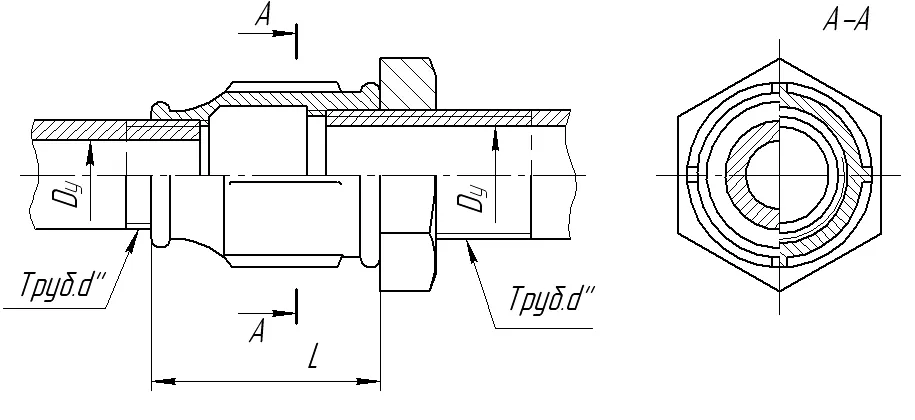

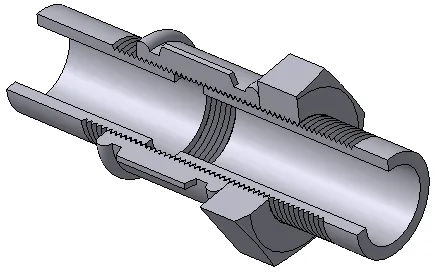

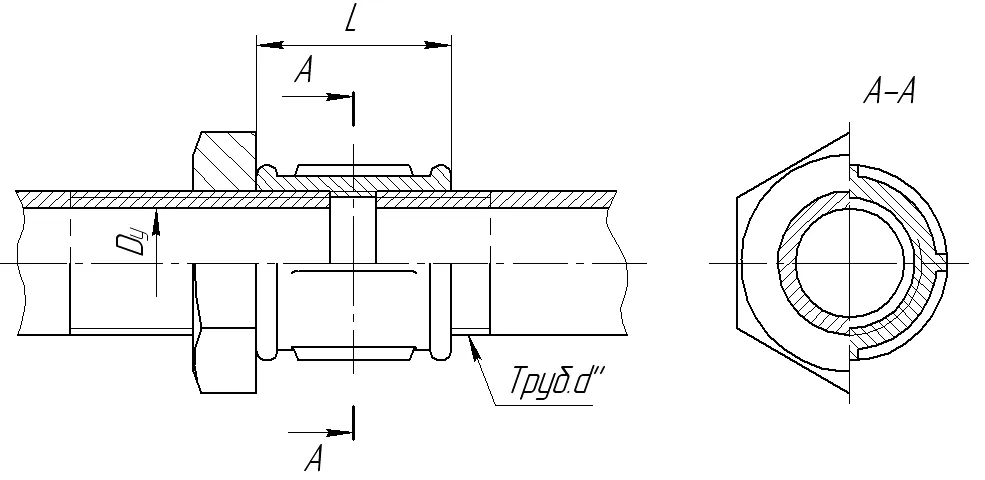

Рис. 6.17 Соединение труб муфтой ГОСТ 8954-75*

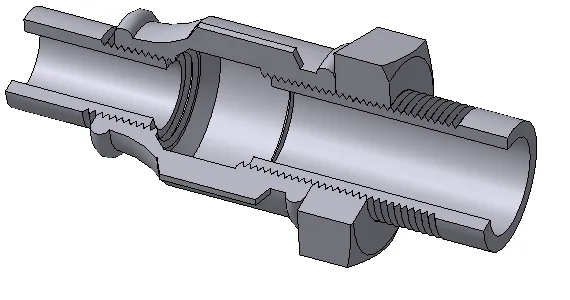

Рис. 6.18 Соединение труб муфтой переходной ГОСТ 8954-75*

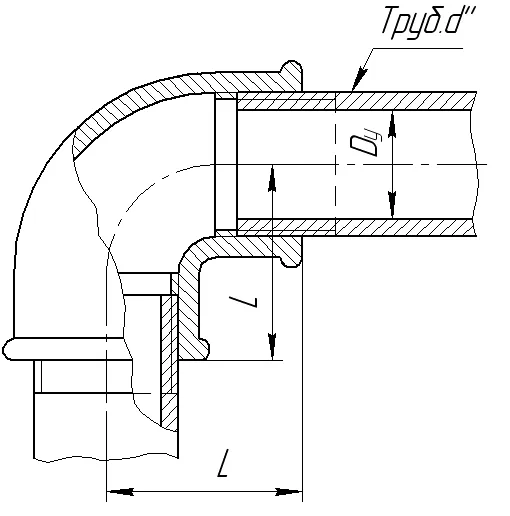

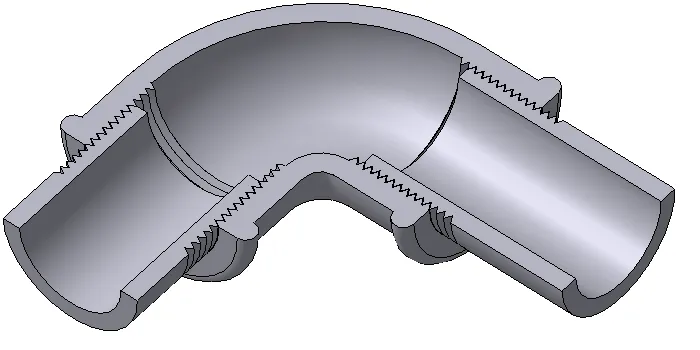

Рис. 6.19 Соединение труб угольником ГОСТ 8946-75*

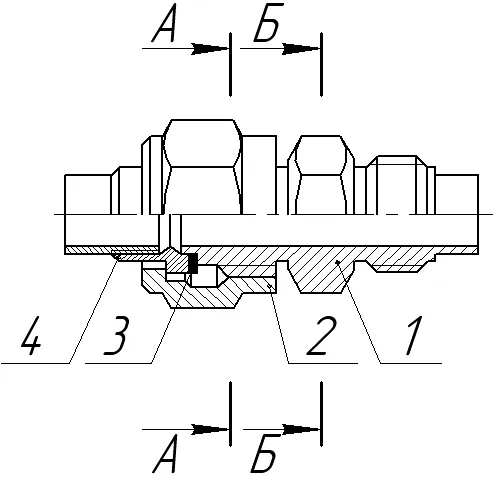

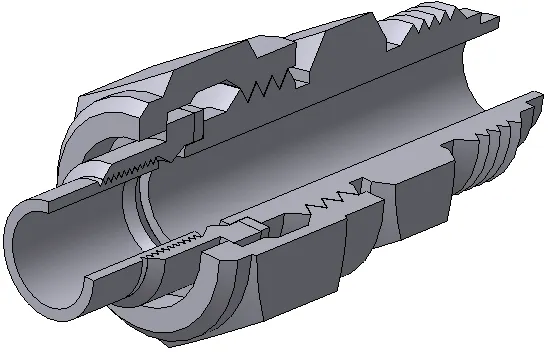

Штуцерно-ниппельные соединения применяются при сборке стальных и латунных труб диаметром не более 32 мм. Эти соединения состоят из пяти деталей: штуцера 1; накидной гайки 2; прокладки 3; ниппеля 4; трубы 5 (рис.6.20, 6.21)

Рис. 6.20 Штуцерно-ниппельные соединения

Рис. 6.21 Штуцерно-ниппельное соединение
