Как проходит опрессовка системы отопления в многоквартирном доме: объяснение процесса

Как происходит опрессовка системы отопления в многоквартирном доме? Если вы интересуетесь ответом на этот вопрос, то статья «Что такое опрессовка системы отопления» на сайте поможет вам понять суть процедуры. В ней вы найдете объяснение того, что такое опрессовка, как она проводится и зачем она нужна.

Содержание

1. и как она проводится
2. Что значит «опрессовать систему»
3. Когда нужно выполнять опрессовку
4. Как производится опрессовка
5. Порядок проведения работ
6. Под каким давлением испытывается водяное отопление
7. Какой инструмент используется для опрессовки
8. Сколько стоит провести гидравлические испытания
9. Видео: что такое опрессовка системы отопления
10. Методы опрессовки отопительных систем
11. Что это такое — опрессовка систем отопления
12. В каких случаях проводится опрессовка систем отопления
13. Как опрессовывать систему отопления в многоквартирных домах
14. Нормы давления опрессовки
15. Проведение опрессовки в частном доме
16. Заключение

и как она проводится

Современное водяное отопление – это высокотехнологичная инженерная система, сложная и дорогая. Помимо эффективности, важнейшим свойством отопительных систем является надёжность, способность работать бесперебойно. К сожалению, вечного ничего нет, что-то изнашивается со временем, где-то практически сразу сказывается брак, допущенный при монтаже. Одной из основных причин отказов является разгерметизация контуров. А вот чтобы понять, есть ли утечка, чтобы найти проблемный участок производится опрессовка системы отопления. Реальность такова, что для обывателя эта важнейшая операция оказалась покрытой мраком. Возникает очень много вопросов и ошибочных предположений.

Что значит «опрессовать систему»

Прежде всего, разберёмся, что такое опрессовка системы отопления. По сути, это способ неразрушающего контроля. Опрессовка представляет собой процесс тестирования оборудования или трубопроводов пробным повышенным давлением (в систему нагнетается вода или воздух), или, как говорится в теплотехнических документах, «испытание на прочность и плотность». Идея проста: если система не даёт течи при избыточном давлении, то она будет бесперебойно функционировать и в нормальном режиме.

Важно! Опрессовкой здания называют комплекс мер, включающий в себя испытания и промывку трубопроводов, ревизию/замену некоторых рабочих элементов, восстановление целостности изоляции. В частном домохозяйстве «опрессовываться» может не только отопление, но также канализация, контур ГВС или трубы в водяной скважине.

Целью гидравлического испытания отопительной системы является проверка:

• прочности корпусов и стенок всего контура (труб, теплообменников, радиаторов, арматуры);
• плотности соединения различных элементов системы;
• работоспособности кранов, рабочих манометров, клапанов и задвижек (они должны «держать»).

Трубы могут разрушаться под действием коррозии, случаются ситуации, когда трубопроводы получают механические повреждения, например во время проведения демонтажных работ при реконструкции дома. Крайне редкое явление, но иногда может попадаться заводской брак. Утечки чаще всего появляются в местах обвязки котлов, арматуры и отопительных устройств, на сборных фитингах и сварных/паяных соединениях. Высокие температуры и гидравлические удары потихоньку делают своё дело.

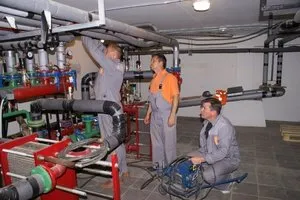

Гидравлические испытания – это регулярная обязательная профилактика

Когда нужно выполнять опрессовку

В зависимости от поставленных задач, принято выделять три типа опрессовки систем отопления в многоквартирных домах и частных коттеджах:

Перед сдачей в эксплуатацию собранная новая система в обязательном порядке подвергается диагностике. Выполняется она после подключения всех элементов системы (теплогенератора, радиаторов, расширительного бака и т.д.), но до того, как трубопроводы будут скрыты за каркасами обшивки или, например, залиты стяжками. В основном проверяется качество сборки.

Профилактические гидравлические испытания системы или её участков рекомендуется производить каждый год, сразу после окончания отопительного сезона и проведения планового обслуживания. Цель: подготовиться к следующей зиме, свести к минимуму вероятность аварии.

Опрессовать отопление необходимо, если выполнялся ремонт на каком-то участке или, например, демонтировался радиатор, отсоединялся котёл. Считается, что после промывки системы или запуска после длительного простоя её также нужно испытывать давлением. Естественно, при неполадках и отказах опрессовка является одним из методов диагностики – помогает найти повреждения и утечки.

Как производится опрессовка

Порядок опрессовки систем отопления регламентируется несколькими нормативными документами, которые описывают одни и те же операции, правда, не одинаково подробно. Нормы и правила опрессовки системы отопления изложены в следующих документах:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• СНиП 3.05.01-85 «Внутренние санитарно-технические системы»;
• «Правила технической эксплуатации тепловых энергоустановок» №115 (утверждено Приказом Минэнерго России от 24.03.2003).

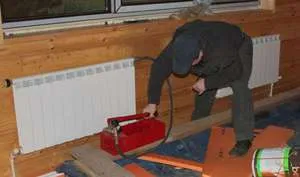

Подключить гидропресс можно к радиатору (вместо крана Маевкого)

Порядок проведения работ

Этапы работ всегда одни и те же. Обобщённая инструкция по опрессовке водяного отопления могла бы выглядеть следующим образом:

1. Участок, который необходимо проверить, с помощью кранов отключается от остальной сети. В автономной системе останавливается работа теплогенератора.
2. Теплоноситель сливают.
3. Контур отопления заполняется холодной водой (температура не более 45 градусов) через патрубок, расположенный в нижней части системы.
4. По мере заполнения трубопровода сбрасывают воздух.
5. К системе подключается устройство, нагнетающее давление.
6. Давление поднимается до рабочего уровня (в соответствие с проектом). Производится предварительный визуальный контроль целостности системы.
7. Давление ПЛАВНО повышается до испытательного уровня.

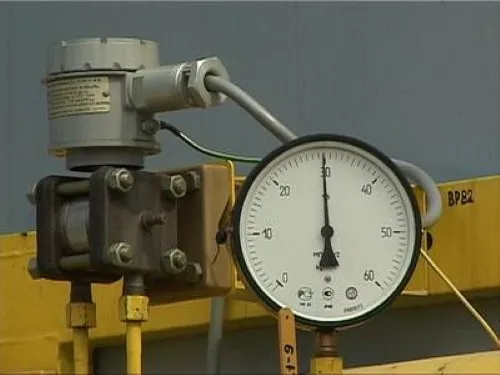

8. Засекаются показатели контрольного манометра.
9. Пробное давление выдерживается в системе не менее 10 минут.
10. Выполняется визуальный осмотр трубопроводов на предмет явных утечек или «запотевания» в местах соединения труб (пайка, фитинги). Производится поиск свищей и разрывов на корпусах арматуры, секциях радиаторов, стенках труб по всей длине (в том числе фиксируются сдвиги и деформации). Проверяется работа кранов и задвижек.
11. Снимаются текущие показания манометра. Если падения давления не произошло – тестирование системы можно считать успешным. В случае обнаружения неполадок, воду спускают, течь устраняют, опрессовка повторяется.
12. По результатам испытания на прочность и плотность составляется акт.

Важно! Форма акта опрессовки системы отопления утверждается структурами управления тепловым хозяйством или руководителями энергопредприятий. Случается, что бланки актов в различных районах одного города могут отличаться, иногда их называют «ведомостью поэтапной приёмки» или «справкой готовности оборудования».

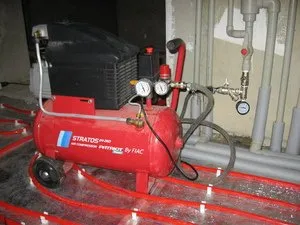

Опрессовка воздухом. Для создания пробного давления используется компрессор

Опрессовка отопительной системы воздухом обычно проводится, если временно отсутствует возможность заполнить систему водой, либо при испытаниях в условиях низких температур, когда есть вероятность, что вода в трубопроводе может замёрзнуть. При пневматическом тестировании разгерметизация контура определяется по показаниям контрольного манометра. Чтобы обнаружить утечку, проблемные места (например, соединительные фитинги на трубах или резьбы арматуры для подключения радиаторов) обрабатываются мыльным раствором.

Под каким давлением испытывается водяное отопление

Чаще всего застройщики интересуются тем, каким должно быть испытательное давление при опрессовке системы отопления. Согласно рекомендациям СНиП, указанным выше, отопительные системы проверяются давлением, превышающим рабочее в 1,5 раза (при этом не менее 0,6 МПа). Немного другая цифра приведена в «Правилах технической эксплуатации тепловых энергоустановок» – пробное давление должно быть минимум в 1,25 раза выше рабочего (не менее 0,2 МПа). Этот вариант «мягче» – будем ориентироваться на него.

В первую очередь нужно узнать рабочее давление системы. В частных домах с автономным отоплением (до 3 этажей) оно обычно не превышает 2 атмосфер, регулируется искусственно: при возникновении избыточного давления срабатывает сбросной клапан. В многоквартирных домах и общественных зданиях рабочее давление намного выше. Например, для пятиэтажных домов – порядка 3-6 атмосфер, а для зданий высотой от 8 этажей – около 7-10 атмосфер.

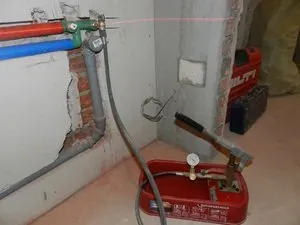

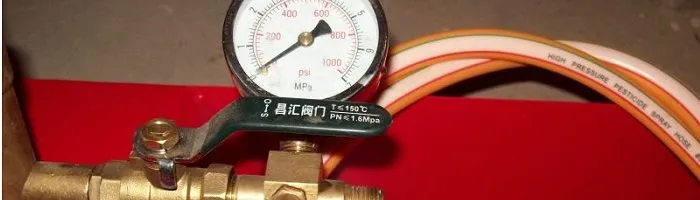

Большинство опрессовщиков оснащено встроенным контрольным манометром

В нормативных документах также говорится, что испытательное давление выбирается исполнителем в промежутке между минимальным и максимальным. С минимальным определились (20-30 процентов выше рабочего). От чего же зависит максимальный порог испытательного давления? Данные о максимуме предоставляются организацией, разработавшей проект. Вообще, в данном случае в расчёт берутся паспортные характеристики всех без исключения элементов системы:

• труб,
• теплогенераторов,
• отопительных приборов,
• арматуры.

Задача ограничения максимального пробного давления – не навредить системе в процессе опрессовки. Для примера, чугунные радиаторы рассчитаны на давление до 6, а панельные радиаторы – до 10 атмосфер.

Какой инструмент используется для опрессовки

Для испытания водяного отопления на прочность и плотность необходимо иметь нагнетающее устройство. Это насос, который через шланг высокого давления и обратный клапан подключается к одному из патрубков системы. Основные критерии выбора устройства – производительность (литры в минуту или мл/такт) и давление, которое он может обеспечить или контролировать (один и тот же электрический насос может снабжаться автоматикой, рассчитанной на разное давление). Для электрических моделей актуальными являются параметры напряжения, некоторые из них подключаются к сети 220 В, более мощные – 380 вольт. Остальное относится к разряду «практично/непрактично».

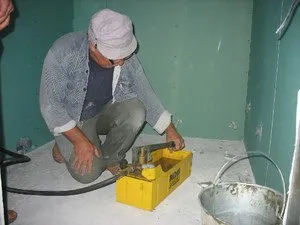

Ручные прессы не нуждаются в электропитании, накачка производится за счёт мускульной силы.

Для небольших объёмов работ хорошо подойдёт ручной опрессовщик системы отопления с гидравлическим цилиндром. Более удобным и эффективным является электрическое устройство, которое нагнетает давление поршневым насосом. Электрические опрессовщики позволяют быстрее накачать необходимое давление при меньших трудозатратах. Помимо манометра, они снабжаются различными управляющими/контрольными блоками, которыми иногда можно доукомплектовывать оборудование, приобретённое в базовой комплектации.

Важно! В частных коттеджах, где система рассчитана на 2 атмосферы, чтобы сделать опрессовку, может быть достаточно давления водопроводной сети. Для испытания достаточно просто заполнить контур водой и отслеживать показания манометра.

Сколько стоит провести гидравлические испытания

Опрессовка отопления своими руками – не лучшее решение. Всё-таки для таких архиважных мероприятий лучше нанять лицензированную подрядную организацию, которая берёт ответственность за результаты своего труда. Цена будет зависеть от объёма работ, состояния системы, а также необходимости выполнить дополнительные операции (промывки, замену измерительных приборов, устранение течей). Ориентировочно, испытание на прочность и плотность для многоквартирного дома обойдётся в 30000 рублей, коттеджа – 15000, квартиры – от 5 тысяч.

В акт испытаний обязательно вносится время, которое система находилась под пробным давлением и его уровень

Заказчик получает на руки договор, а также локальную смету на опрессовку системы отопления. Он может рассчитывать на то, что все работы выполняются опытными работниками согласно техническому заданию, а результаты будут зафиксированы в корректно составленном акте.

Видео: что такое опрессовка системы отопления

Методы опрессовки отопительных систем

Опрессовка систем отопления — это контрольная технологическая процедура, которая проводится после завершения ремонтных работ, в случае монтажа новой системы отопления, во время регламентных работ перед началом отопительного сезона.

Следует помнить о том, что опрессовку воздухом следует производить при пониженном давлении, менее 1.5 кгс/см².

С помощью опрессовки убеждаются в исправности системы отопления, а в случае выявления течи выполняют ремонтные работы.

Основное понятие метода опрессовки

Опрессовка отопительных систем подразумевает собой поднятие давления в системе на 25-50% выше номинального и выдержку этой величины в течение 30 минут.

Схема устройства системы отопления.

Данный процесс позволяет убедиться в способности отопительной системы противостоять резким перепадам давления во время ее эксплуатации. В зданиях, которые запитаны от больших котельных, отопительная система сильно подвержена жестким условиям эксплуатации. Особенно это проявляется в многоэтажных строениях, в которых значение номинального давления в трубопроводах отопительных схем имеет повышенные показатели. При запуске теплоносителя в гидравлической системе могут возникать гидроудары, то есть резко возрастающее давление теплоносителя, возникшее в результате изменения скорости потока жидкости.

Завоздушенные трубопроводы отапливаемого здания обычно и являются причиной изменения скорости потока воды и возникновения гидроудара. Физически это можно объяснить резкой остановкой движения большой массы воды и возникновения положительного гидроудара. Подобный эффект возникает при резком закрытии магистральных вентилей шарового типа. Поэтому в проектах отопительных схем на вводе в здания теплоносителя применяются задвижки, которые постепенно уменьшают скорость потока.

Такое мероприятие, как опрессование контуров отопления, проводится согласно технологической карте отопительной системы здания. Значение величины давления и коэффициент его превышения подбираются в зависимости от устройства отопительной системы, физических характеристик радиаторов, наличия или отсутствия автономной схемы обогрева здания. Опрессовку системы, как правило, проводят с помощью воздуха или воды.

Показатели давления и способы проведения работ
Величина давления при опрессовочных работах в различных типах зданий:

1. Для частных домов и небольших коттеджей, оборудованных системой автономного отопления. давление составит 2 и 4 кгс/см² (бар) соответственно.
2. Для зданий, которые имеют 5-9 этажей и получают теплоноситель от централизованной котельной, давление равняется 6-7 кгс/см² (бар).
3. Для зданий повышенной этажности опрессовочное давление составляет 10 кгс/см² (бар).

Данные величин давления применимы только при опрессовке водой. Во время проведения опрессовочных работ с помощью воздуха показания манометра не должны быть выше 1,5 кгс/см².

Схема промывки системы отопления.

Важно учитывать тип радиаторов, которые установлены в системе отопления. В процессе опрессовки нельзя превышать значение давления, на которое они рассчитаны или при котором проходили испытания на заводе-изготовителе.

Опрессовка производится либо воздухом, либо водой. Воздухом целесообразно производить работы в небольших зданиях или частных домах. Для этого используют специальные ручные насосы или электрические компрессоры. Шланг высокого давления прикручивают к крану подпитки или сбросу теплоносителя на тепловом узле. Если дом запитан от центральной котельной, подача и обратный выход теплоносителя перекрываются. Если герметичность недостаточная и используется пневматический метод контроля, следует учитывать медленное падение показателей манометра из-за сжимаемости воздуха. Поэтому потребуется значительно больше времени для выдерживания контуров под избыточным давлением. Гидравлический способ, наоборот, при утечке практически сразу отобразит это на приборе.

Проверка герметичности отопительных контуров с помощью сжатого воздуха должна проводиться с осторожностью. В случае разрыва трубопровода или радиатора происходит мгновенное высвобождение сжатого воздуха, что чревато травмами. Поэтому опрессовку воздухом следует производить при пониженном давлении, менее 1.5 кгс/см².

Проверку герметичности трубопроводов лучше производить гидравлическим способом. Это дает возможность проверки с помощью повышенного давления, при критических дефектах радиаторов не происходит стремительного разрыва, легче обнаружить место течи из контуров отопления. Порядок проведения контрольных работ по герметичности водяных контуров гидравлическим методом необходимо выполнять при плюсовой температуре окружающего воздуха.

Опрессовать воздухом разводку трубопроводов здания можно лишь в том случае, если его этажность не превышает 2-х этажей и теплоноситель поступает из автономного источника нагрева. Такое утверждение имеет смысл в том, что проверка воздухом герметичности многоэтажных зданий не принесет желаемого результата, в связи с тем что пневматический метод не позволит выявить неисправности контуров. Изменение показаний манометра при пневматическом методе происходит медленно, из-за чего не всегда возможно их выявить.

Что это такое — опрессовка систем отопления

Система отопления позволяет любое помещение эксплуатировать в зимний период. Но даже если она идеально смонтирована, при включении отопления в начале сезона могут возникнуть некоторые проблемы. Для выявления таких потенциально аварийных участков или подтверждения работоспособности системы отопления обязательно проводят гидравлические испытания и осуществляется опрессовка.

В каких случаях проводится опрессовка систем отопления

? Это гидравлические испытания ее элементов, которые проводят для того, чтобы определить, насколько они герметичны и способны ли выдержать рабочее давление теплоносителя. а также гидроудары. Выявленные места протечек, прочность системы отопления и качество монтажа позволяют гарантировать, что она будет надежно эксплуатироваться в течение всего отопительного сезона.

Испытательные работы обязательно проводятся в следующих случаях:

• после завершения монтажа и сдачи системы в эксплуатацию;
• при замене частей трубопровода;
• после ремонта любого элемента отопления;
• при подготовке к отопительному сезону.

В административных и промышленных зданиях, а также в многоквартирных жилых домах опрессовка системы отопления выполняется аттестованными специалистами служб. в обязанности которых входит ее техническое обслуживание и эксплуатация. В частных домах с автономным отоплением такие работы также лучше возлагать на специалистов. Если же отопительное оборудование было смонтировано своими руками, и у вас есть соответсвующий опыт и знания, то проверка выполняется самостоятельно. В любом случае необходимо соблюдать определенные требования и нормы проведения таких испытаний, четко регламентированных в СНиП по этому виду работ.

Порядок осуществления опрессовки отопления зависит от вида здания (многоэтажный или частный дом), сложности системы (количество стояков, контуров, разветвлений). схемы разводки, толщины стенок элементов (арматуры, труб, радиаторов), материала и т. д. Такие испытания в основном являются гидравлическими, т. е. проводимые при помощи нагнетания воды в систему, и пневматическими, когда в ней создается очень сильное давление воздуха.

Как опрессовывать систему отопления в многоквартирных домах

В таких зданиях испытания проводят работники специальных служб с помощью необходимого оборудования, после завершения которых составляется акт опрессовки должной формы.

Перед началом гидравлических испытаний выполняют подготовительные работы:

• сначала визуально осматривается состояние узла подачи, стояков, магистральных труб и других элементов отопительной системы;
• проверяется наличие и целостность теплоизоляции на тепловых магистралях.

Перед опрессовкой обязательно промывают систему отопления, если она эксплуатировалась больше 5 лет. Для этого необходимо слить теплоноситель, который может в ней находиться, и промыть ее специальным раствором. Только после этого приступают к гидравлическим испытаниям, которые проходят следующим образом:

• систему отопления следует заполнить водой;
• при помощи ручного или электрического насоса создают в ней избыточное давление;
• с помощью манометра определяют, держится давление или нет, и длиться это должно около 15–30 минут;
• если давление не спадает в течение этого времени, значит, с герметизацией все в порядке, утечек никаких нет и все элементы хорошо выдерживают давление;
• если давление вдруг упало, то необходимо проверить все элементы (радиаторы, трубы, дополнительное оборудование, соединение) на предмет утечки воды;
• как только место утечки будет определено, осуществляют его герметизацию или заменяют элементы (участок трубы, запорную арматуру, соединительный фитинг, радиаторы и др.) и повторяют гидравлические испытания.

Нормы давления опрессовки

Давление жидкости, возникающее во время гидравлических испытаний, зависит от рабочего давления системы отопления. Оно, в свою очередь, зависит от материала, из которого изготовлены трубы. и радиаторов, используемых при монтаже. Давление опрессовки для новых систем должно в 2 раза превышать рабочее, а для действующих – превышать его на 20–50%.

Каждый вид радиаторов и труб способен выдержать определенное максимальное давление. Учитывается это при выборе максимального рабочего давления в системе. Его следует учитывать при выборе давления опрессовки.

Опрессовку узла ввода выполняют отдельно, давление при этом должно быть не меньше 10 атм. Чтобы создать такое давление, необходимо использовать специальные электрические насосы. Успешными считаются такие испытания, во время которых падение давления составит не более 0,1 атм за 30 минут.

Проведение опрессовки в частном доме

В автономных закрытых отопительных системах, которые устроены в частных домах, рабочее давление в очень редких случаях превышает 2 атм. В среднем оно составляет 1,5 атм. Поэтому, чтобы создать давление в 4 атм, необходимо воспользоваться электрическими и ручными насосами или подсоединить такую систему к системе водоснабжения дома. Заполняется она водой снизу через сливной кран. При этом воздух начинает легко выталкиваться вверх жидкостью, которая поступает снизу, и удаляться через воздушные клапаны, установленные в наивысшей точке, в местах возникновения воздушных пробок и на каждом радиаторе.

Стоит помнить, что температура воды, используемой для испытаний, не должна превышать 45 градусов.

При монтаже системы своими руками опрессовку осуществляют самостоятельно, при этом работы выполняются в том же порядке, что и в многоквартирном доме.

Если закачанная вода после опрессовки будет использоваться дальше в качестве теплоносителя, то она не должна быть жесткой. Это может быть дождевая или талая вода. Если после испытаний жидкость использоваться больше не будет, то ее необходимо слить и тут же залить в систему необходимый теплоноситель. Особенно это важно в случае, если при разводке применялись черные стальные трубы, а в качестве радиаторов – стальные или чугунные.

Заключение

Выполнение опрессовки отопления – довольно сложный технологический процесс. Самостоятельно проводить его крайне нежелательно, а лучше всего воспользоваться услугами опытных специалистов. Только они смогут провести работы качественно, обнаружив все нарушения и недостатки системы отопления.
