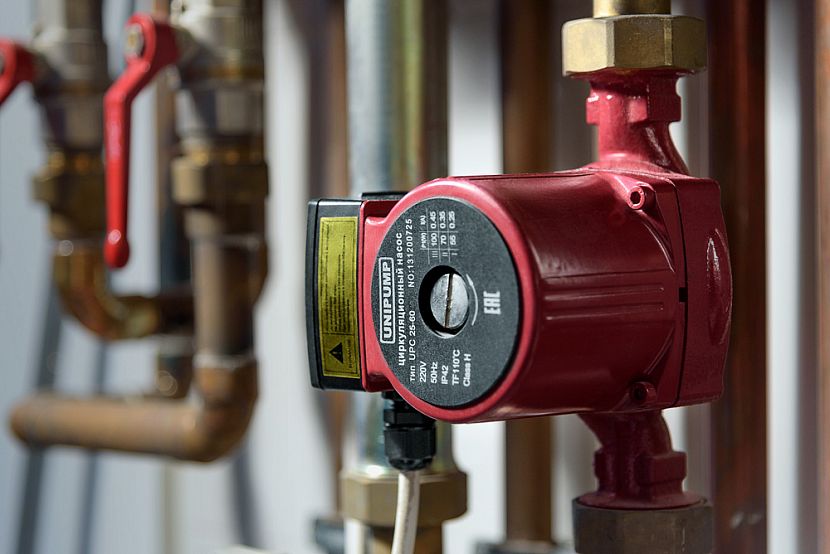

Эффективный выбор циркуляционного насоса — быстро, легко и правильно
Допустим, у вас имеется двухэтажный дом, площадь которого составляет 180-200 квадратных метров, и подключение к газу. Ваши планы включают в себя установку радиаторов на обоих этажах, а также в некоторых местах реализацию теплых полов.
При этом в большинстве домов вся отопительная система может работать на насосе, встроенном в котел. Котел вешается на кухне в кухонный гарнитур, все трубы спрятаны, котельная не нужна.
Хороший вариант разумного минимализма и экономия квадратных метров. Только если площадь теплых полов большая, тогда понадобится смесительный узел теплого пола с дополнительным насосом. И все. А хватит встроенного в котел насоса или нет, вы легко сможете проверить после простого расчета.
Начинаем подбор, самый простой случай. Вышеупомянутый дом, площадь 180-200 квадратных метров, в системе отопления только радиаторы,теплых полов или нет, или их немного, 15-30 квадратных метров. Схема радиаторной системы двухтрубная, тупиковая. В этом случае ваш насос 25-40. Без всяких расчетов. Этот насос еще и с запасом будет.
Как читать маркировку насоса, что такое 25-40? Первое число, 25 — это присоединительный размер, в милиметрах. Число 40 — это величина давления, или напора, создаваемого этим насосом. Сорок дециметров, или 4 метра водяного столба. Часто этот параметр называют подъемом. Это не ошибка, но для циркуляционных насосов подъем — термин вредный. Циркуляционный насос в системе отопления воду не поднимает. Какой бы высоты здание не было, система представляет собой вертикальное кольцо, полностью заполненное водой. Кольцо уравновешено, с двух сторон на насос вода давит одинаково, перепад равен нулю. Поэтому насос только проталкивает воду по системе, обеспечивая циркуляцию. Способность насоса преодолевать гидравлическое сопротивление системы и называется напором. Подбор насоса начинается с определения характеристик будущей системы отопления.
Первое, что нужно знать хозяину дома — это тепловая мощность системы.
Требуемая мощность системы отопления равна теплопотерям дома. Через стены, окна, пол и крышу — все ограждающие конструкции. Самый популярный способ — примерный расчет, исходя из удельных теплопотерь на квадратный метр. Удельные теплопотери обычно принимаются как 100 ватт на квадратный метр площади дома. Откуда взялись эти 100 ватт? Из требований к утеплению зданий. Удельные теплопотери не должны превышать 100 ватт на квадратный метр общей площади. К реальным теплопотерям дома они не имеют никакого отношения. Но для оценки максимальной мощности отопления их использовать допустимо. Возьмем достаточно большой двухэтажный дом, площадью 250 квадратных метров.
250 х 100 = 25 000 ватт или 25 киловатт. Все, максимальную мощность отопления мы знаем и можем рассчитать необходимую производительность насоса. Расчет очень прост. Производительность насоса соответствует количеству горячей воды, которое нужно прокачать по отопительной системе, чтобы передать радиаторам тепло, достаточное для компенсации теплопотерь. Это количество называется расходом в системе отопления. Еще нужно учесть, сколько именно тепла мы будем забирать у воды в радиаторах. Эта разница между температурой в подаче от котла к радиаторам, и обратке от радиаторов к котлу. Еще она может называться дельтой температур.
Формула выглядит так: Q = (0,86xP) / dt
Q — производительность насоса
Р — мощность отопительной системы
0,86 — коэффициент теплоемкости воды.
dt — разница температуры между подачей и обраткой.
Нужное количество тепла нам известно, это мощность отопительной системы. Умножаем мощность на коэффициент теплоемкости воды — 0,86. Полученный результат делим на дельту т, обычно это 20 градусов.
Итого, (25 х 0,86) / 20 = 1 кубический метр воды.
Два слова о дельте температур. Из формулы мы видим, если уменьшить дельту, производительность увеличится. Многие при расчетах ее уменьшают, про запас.
Например, для радиаторных систем берут 15 градусов вместо двадцати. Делать это не нужно. Необходимый запас уже заложен, причем на всех этапах. Заложен запас в мощность отопительной системы, производители насосов и трубопроводов закладывают запас в характеристики, в формулах запас тоже есть. Если увеличивать запасы при проектировании, то расчеты становятся бессмысленны и ничем не отличаются от подбора на глаз. Некомпетентные продавцы и монтажники очень любят запасы. Труба потолще, насос побольше, в результате получается дорогая и при этом неработающая система. Не будем так делать.
Теперь о втором параметре, напоре.
Напор это давление, которое должен создать насос, чтобы преодолеть гидравлическое сопротивление, возникающее при принудительном движении воды в отопительной системе. Сопротивление системы состоит из сопротивлений всех ее элементов — углов, тройников, сужений, регулирующей арматуры, шероховатости труб. В упрощенном расчете нет необходимости брать из справочников и складывать сопротивления всех элементов, воспользуемся эмпирическими коэффициентами.
Формула: Н = Z x R x L
Н — необходимый напор насоса
Z — сопротивление элементов системы
R — сопротивление трубопровода
L — длина трубопровода.
Z для двухтрубной системы с простыми вентилями принимается равным 1,3. Это минимально необходимый запас 30% Для радиаторов с термоголовками применяется коэффициент 1,7. Коэффициенты перемножаются. Самая популярная система это тупиковая двухтрубная, с термоголовками на радиаторах. Значит перемножаем 1,3 и 1,7 получаем Z равным 2,2.
R,сопротивление трубопровода. Сопротивление трубопровода правильно подобранного диаметра не превышает 150 Паскалей на погонный метр. Для удобства переведем их в метры водяного столба, это будет 0,015 метра на метр трубопровода.
Осталось одна переменная, L, длина трубопровода. Как правильно ее определить? Не нужно суммировать длину всех труб в отопительной системе. Достаточно длины диктующей ветки. Это трубопровод от насоса до самого дальнего радиатора. Диктующая ветка обладает самым большим гидравлическим сопротивлением. Логично, если насос создает напор, достаточный для прогрева самого дальнего радиатора, то все остальные тем более будут горячие. Можно точно измерить диктующую ветку, тщательно изобразив ее на плане. Или можно рассчитать ее максимально возможную длину, исходя из габаритов дома. Допустим, насос расположен в углу дома на первом этаже. Самый дальний радиатор будет в противоположном углу дома на втором этаже. Трубопровод до этого радиатора не может быть длиннее суммы длины, ширины дома и высоты верхней точки радиатора от пола первого этажа. Высота верхней точки радиатора на втором этаже это примерно высота подоконника. Первый этаж + перекрытие, + метр до подоконника — примерно 4,5 метра. Площадь одного этажа нашего теоретического дома 125 метров, габариты 10 на 12,5 метров. Складываем длину и ширину дома, прибавляем к ним высоту установки верхнего радиатора над насосом. Полученную сумму нужно удвоить, так нужно просчитать полную длину трассы, от насоса до радиатора и обратно. Считаем Эль, длину диктующей ветки — (10 +12,5 +4,5) х 2 = 54 метра
Подставляем числа в формулу напора:
Н = Z x R x L = 2,2 х 0.015 х 54 = 1,8 метра водяного столба.
Итак, у нас есть два основных параметра нашей системы. Производительность, Q — 1 кубометр, и напор, Н — 1,8 метра водяного столба. Их совокупность называется рабочей точкой насоса. Когда вентили всех радиаторов открыты и отопление работает на полную мощность, насос должен прокачивать не менее 1 кубометра теплоносителя в час, создавая при этом напор не менее 1,8 метра. Начинается самое интересное, выбор конкретной модели насоса. В каталоге каждого производителя указаны графики гидравлических характеристик насоса. Мы хотим, например, купить насос грундфос. В большинстве случаев продавцы на такой дом порекомендуют насос UPS 25-60.
Находим график характеристик этого насоса. На оси Х находится производительность насоса, Q, на оси Y напор насоса, Н. Три ниспадающие линии — скорости насоса. Нижняя — первая скорость, средняя — вторая и верхняя — третья. Чем больше производительность, тем меньше напор, и наоборот. Три горбатые линии из начала координат — это значения кпд, для каждой из скоростей. Нижняя для первой скорости, средняя для второй и верхняя для третьей. Верхние части горбов — максимум кпд. Возле них и должна находиться рабочая точка.
По оси производительности откладываем 1 кубометр, по оси напора откладываем 1,8 метра, получаем рабочую точку на графике. Обратите внимание, и расход и напор найденной нами точки находится ниже и левее графика самой маленькой, первой скорости насоса. Поэтому в реальности параметры будут другими. Мы должны перенести рабочую точку на ближайшую линию скоростей насоса. В этом нам поможет кривая гидравлической характеристики сети, красная линия. Пересечение графика сети с графиком насоса и будет реальной рабочей точкой. Что мы видим? Даже на первой скорости производительность насоса в системе отопления этого дома будет не 1, а 1.2 кубометра, на 20% больше чем нужно. Напор не 1,8 метра, а 2,5 метра, на целых 40% больше! Это при максимальной мощности отопительной системы, в самые сильные морозы. Когда потеплеет, радиаторы начнут закрываться, расход через систему будет уменьшаться. Когда расход уменьшится в два раза, рабочая точка соответственно сместится влево про графику насоса. И напор улетит в небеса. Это нам гарантировано обеспечит гул в трубах. Нет, такой насос нам не нужен, он слишком большой. Оказывается, самый популярный насос 25-60, для радиаторной системы такого дома не подходит!
Смотрим характеристики более слабого насоса, UPS 25-40.
Повторяем, по оси производительности откладываем 1 кубометр, по оси напора откладываем 1,8 метра, получаем рабочую точку на графике. Оказывается и этот насос великоват для нашей системы, я бы предпочел ее видеть чуть выше и правее графика второй скорости. Но по крайней мере для этого насоса рабочая точка находится ближе к середине характеристик. Прикинем реальные параметры рабочей точки на второй скорости. Она не так сильно отличается от расчетной, как с насосом 25-60. И при потеплении на улице есть возможность переключиться на более низкую скорость. И КПД насоса на второй скорости выглядит идеальным, проекция на самый горб графика, я не подгонял, так само получилось. Так что выбираем насос 25-40.
Итак, выводы.
В большинстве случаев насосы, предлагаемые продавцами, переразмеренны. Для всей радиаторной системы стандартного частного дома даже самый маленький насос из бытовой линейки более чем достаточен.
Нет необходимости плодить насосы в системе, устанавливая по отдельному насосу на каждый этаж или дополнительные насосы к настенному котлу. Радиаторная система двух-трех-четырех, да скольки угодно этажного дома будет полноценно работать на одном правильно подобранном насосе.
Большое количество насосов в системе, деление радиаторной системы на множество контуров, установка гидрострелок там где они не нужны, говорит об одном — о некомпетентности тех, кто такие схемы предлагает и отсутствии элементарных знаний в профессии. Гидравлика — такая сфера, где избыточный запас не гарантирует работоспособность, а приводит к лишним первоначальным затратам, расходам на эксплуатацию и ускоренному износу оборудования.
Разобравшись с графиками характеристик насосов становится понятно, что современные отопительные системы с автоматически закрывающимися радиаторами при сильном изменении погоды требуют регулировки мощности насоса. При похолодании желательно ставить более высокую скорость, при потеплении — более низкую.

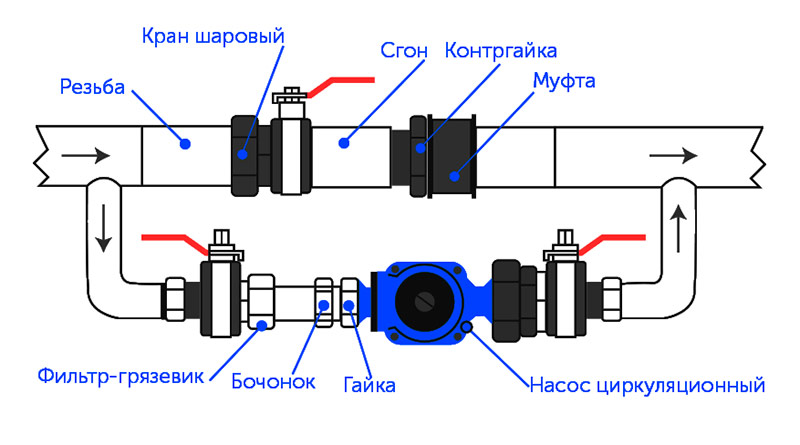

Где лучше поставить циркуляционный насос?
Циркуляционный насос, как правило, ставится на обратной трубе системы отопления. Это обычно происходит после котла и перед радиаторами. Таким образом, насос может помочь распределить горячую воду равномерно по всем радиаторам и обеспечить более эффективное отопление. Однако, лучше всего обратиться к профессиональному сантехнику или инженеру отопления, чтобы получить конкретные рекомендации по месту установки циркуляционного насоса в вашей системе отопления, исходя из ее конкретных характеристик и требований.
