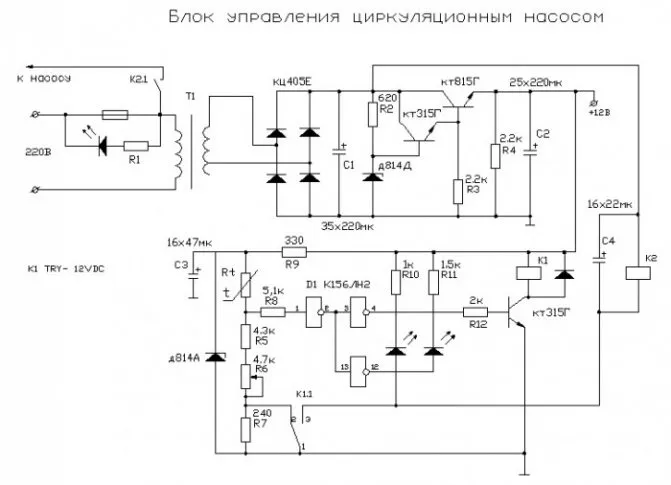

Электрическая схема управления циркуляционным насосом по температуре

Зачем устанавливать циркуляционный насос в систему отопления? Вероятно, многие задаются этим вопросом. При децентрализованном отоплении в загородном или частном доме, установка циркуляционного насоса на отопление становится необходимой, так как неравномерное распределение тепла по компонентам и контурам системы становится типичной проблемой.

Циркуляционный насос в системе отопления

Данную проблему можно решить одним из двух следующих методов:

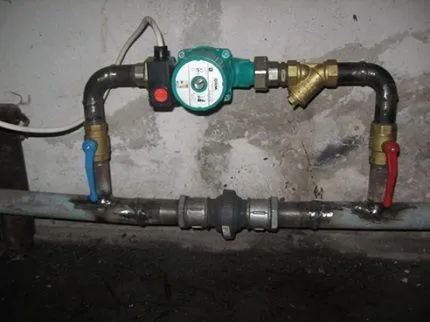

• Модернизация отопительной системы посредством врезки циркуляционного насоса в трубопровод.
• Сооружение трубопровода для отопительной системы с довольно большим размером диаметра.

Вряд ли наберется большое количество тех, кто согласится произвести демонтаж труб, тем более, что во многих домах они расположены под полом или в стене. Установка насоса в систему отопления будет более удачным решением не только с технических, но также и с экономических соображений. Данный способ решения вышесказанной проблемы будет намного более быстрым и дешевым. Электрическая схема циркуляционного насоса отопления показывает, что это эффективное устройство.

Благодаря врезке циркуляционного насоса удастся добиться следующего:

Автоматика для циркуляционного насоса отопления

• Температурный режим станет более равномерным.
• Радиус действия контура системы отопления значительно возрастет.
• Полностью будет исключено образование воздушных пробок, которые во многом и мешали нормальной циркуляции теплоносителя.

Cхема подключения циркуляционного насоса к электросети

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.
Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль) . Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме – ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

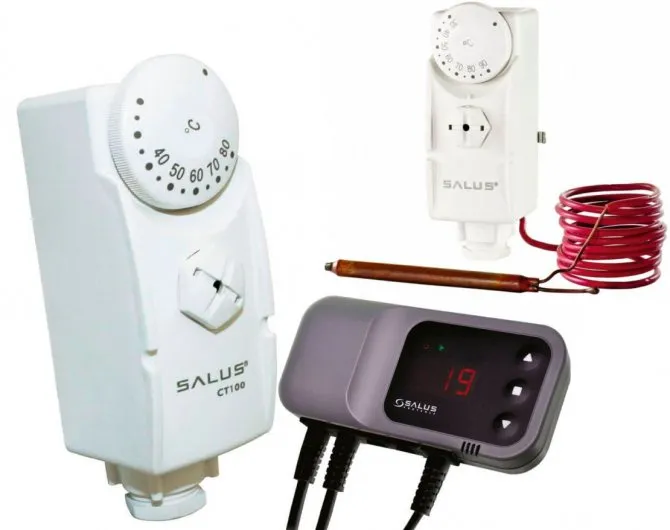

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

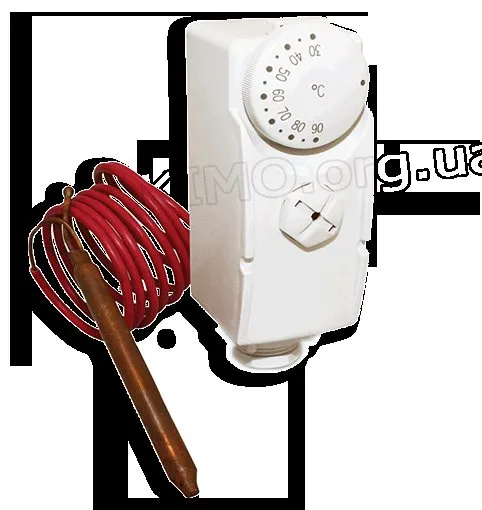

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

Дом и дача ⇒ Отопление, автоматическое выключение циркуляционного насоса.

Модератор: Саша Петрови4

Сообщение чур » 19 май 2021, 12:01

Сообщение Мастер2603 » 19 май 2021, 14:21

Сообщение чур » 19 май 2021, 15:54

Сообщение Groovi13 » 19 май 2021, 18:52

Сообщение Ванька Томич » 19 май 2021, 18:58

не нужна она (турботаймер) если в городском режиме ездиешь так-как турбина не работает в полную силу,

Режим работы турбины зависит не от того, где едешь, а от того – как. Друг вот, например, по трассе на легковой ездит 80-120, хотя машинка по паспорту 220 может. Зато по городу он ездит так, что глушитель багровеет. Вот тут то и нужно охладить турбину. Турботаймер не нужен, если об экологии не.

Всем привет! Данная схема актуальна для владельцев котла HYDRONIC II (а именно D5Z-F ) при переделке в предпусковой подогреватель, потому что блок упр-я стоит прямо на теплообменнике над камерой сгорания, а после остановки работы котла и отсутствия циркуляции в контуре, ОЖ начинает закипать, тем самым провоцирую скорую смерть блока упр-я.

Схема и принцип работы циркуляционных насосов для отопления

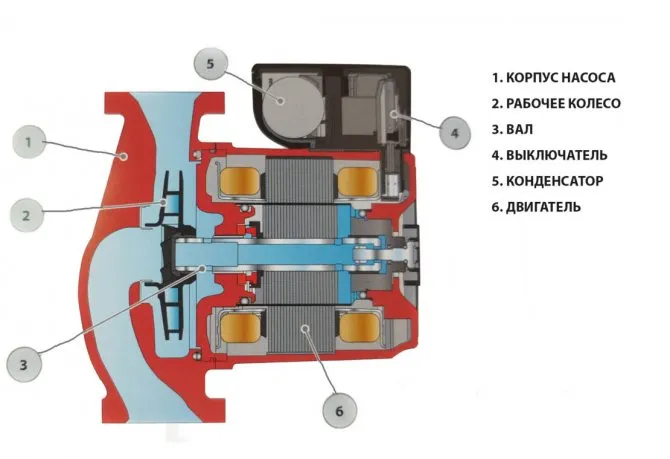

Конструктивно агрегат представляет собой комплекс основных узлов и дополнительных элементов.

Схема нагнетателя включает:

1. Корпус. Нужен для защиты прибора от внешних воздействий.
2. Коробка с клеммами. Сюда подключают электрические узлы, приборы регулировки.
3. Электродвигатель. Запускает оборудование в работу.
4. Крыльчатка. Деталь обеспечивает транспортировку жидкости по трубопроводу в заданном режиме скорости.
5. Камера перекачки. Отсек оснащен патрубками напора, подачи для подключения к контурам сети отопления.

Принцип работы нагнетателя простой:

• через впускной патрубок вода поступает в камеру перекачки;
• теплоноситель подхватывается лопастями рабочего колеса, которые начинают функционировать при включении двигателя;
• повышение давления приводит в движение теплоноситель, вода проходит через патрубок выпуска и попадает в магистраль теплосистемы.

Никаких сложностей схема для насоса для отопления не имеет, прибор работает по принципу всех нагнетателей. Особенность заключена в правильном выборе устройства в зависимости от типа теплосети, конструктивных характеристик магистрали, котла и приборов отопления.

Выбор места врезки прибора в систему

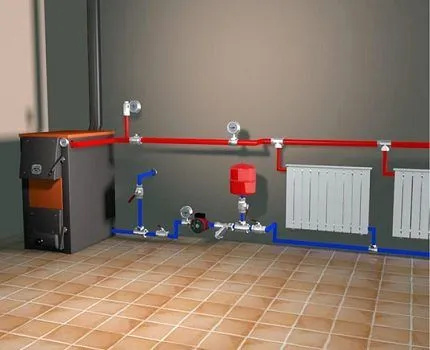

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

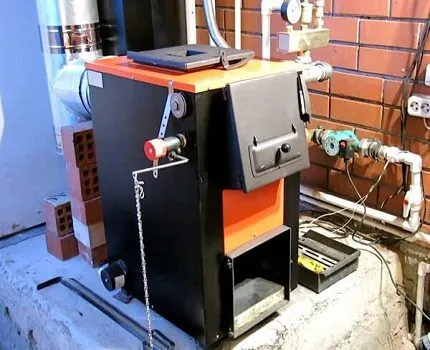

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.
