Электрическая схема для циркуляционного насоса отопления

Как подключить циркуляционный насос к электричеству?

Циркуляционный насос — ключевой компонент в современных отопительных системах. Его применение обеспечивает принудительное движение воды в системе, благодаря чему можно экономить до 30% на отоплении приватных домов и коттеджей. К слову, если вас интересует эл схема циркуляционного насоса, мы можем поделиться полезной информацией.

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

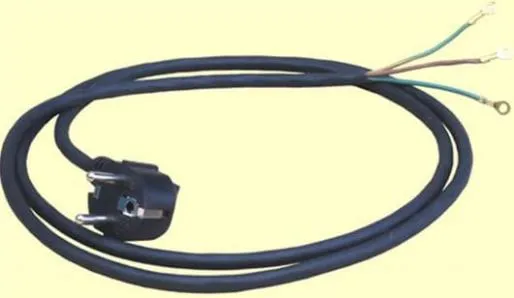

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

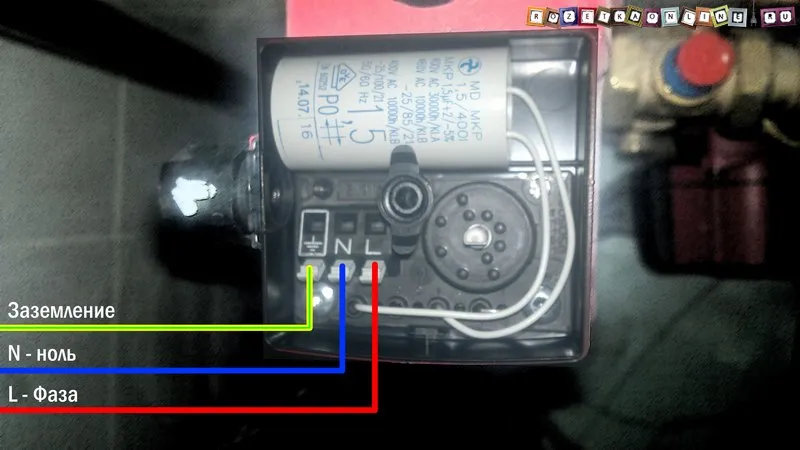

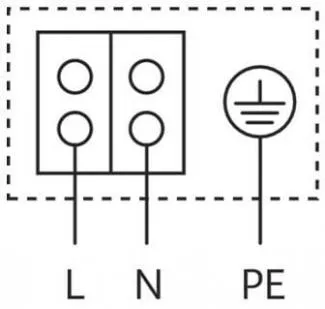

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

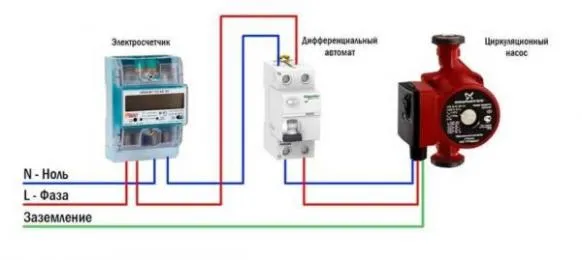

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

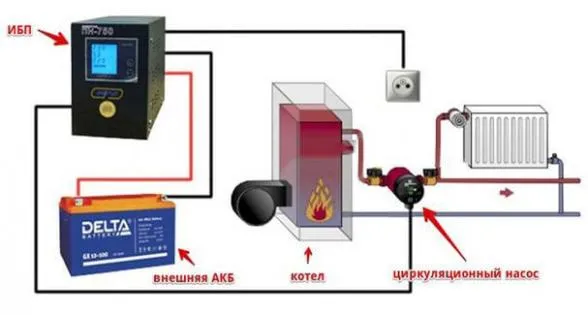

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Cхема подключения циркуляционного насоса к электросети

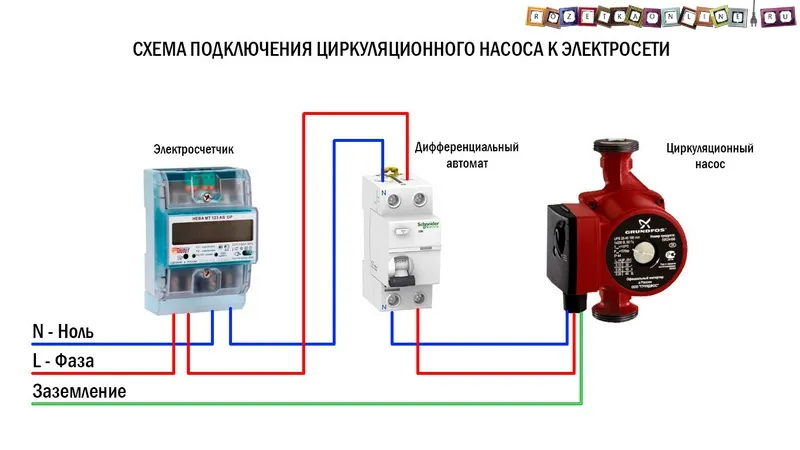

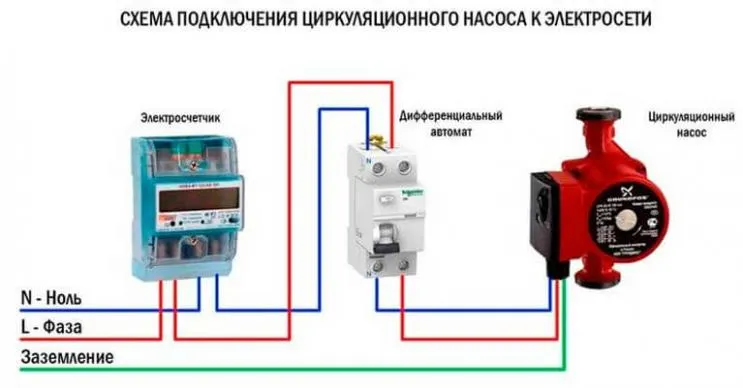

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

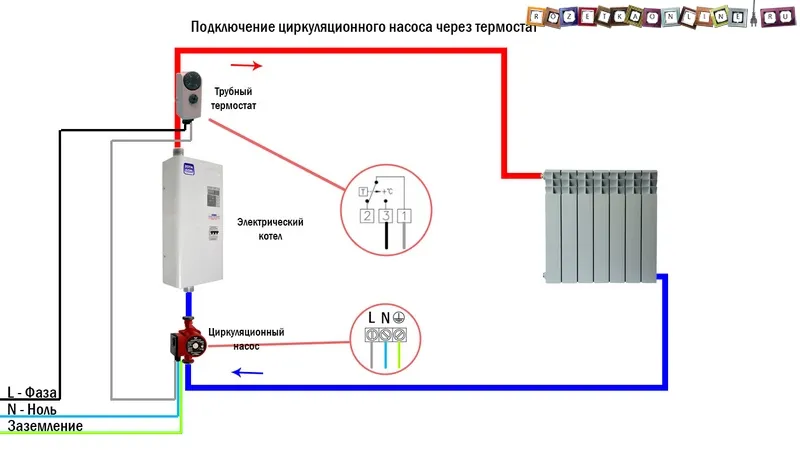

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

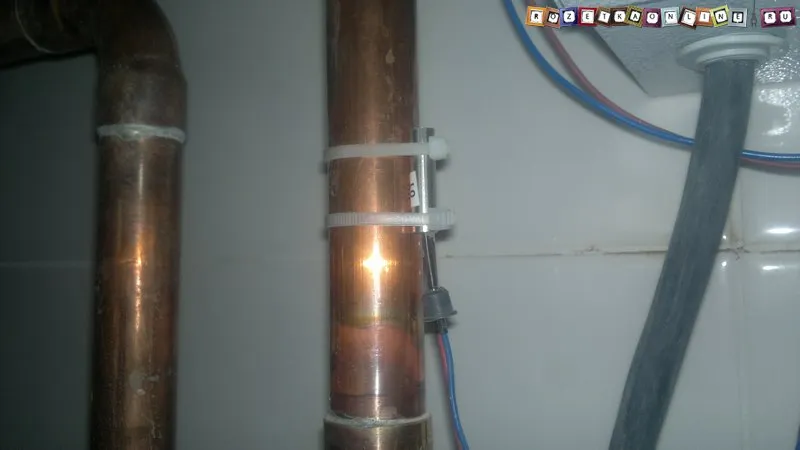

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы .

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

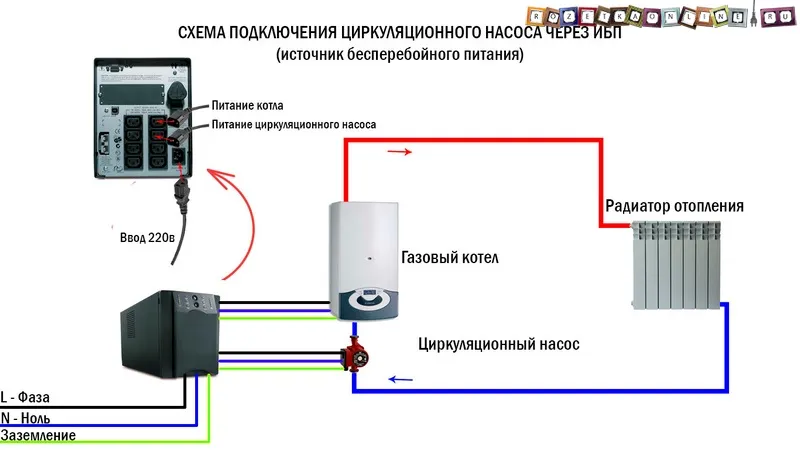

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

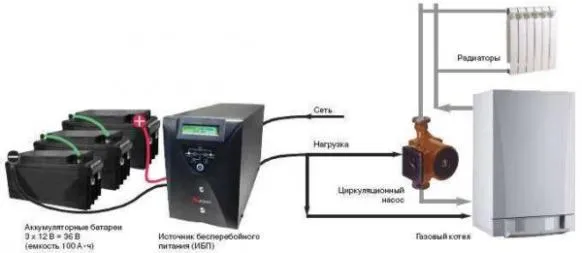

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

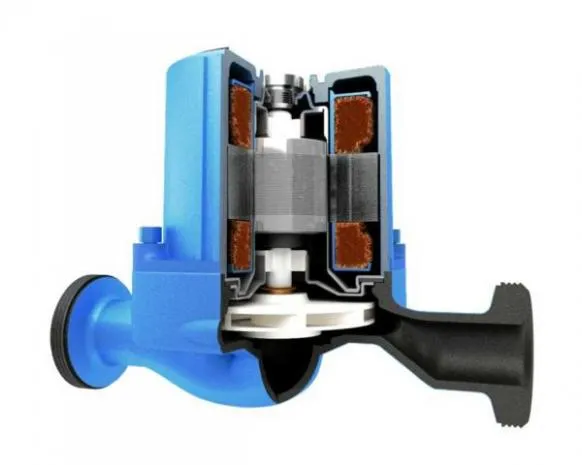

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

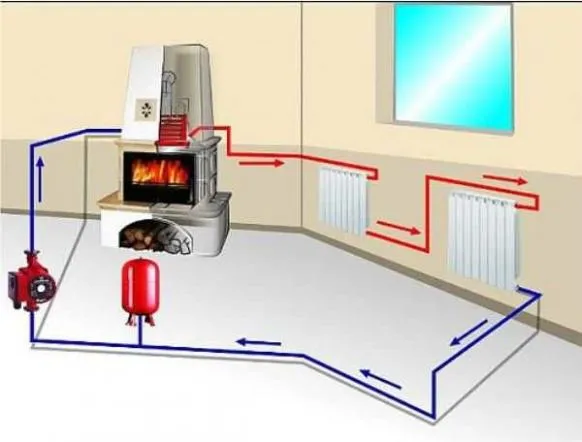

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

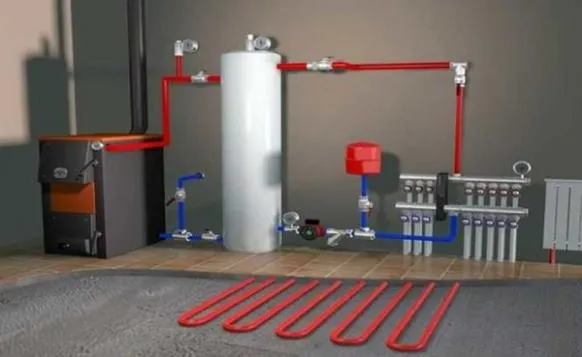

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

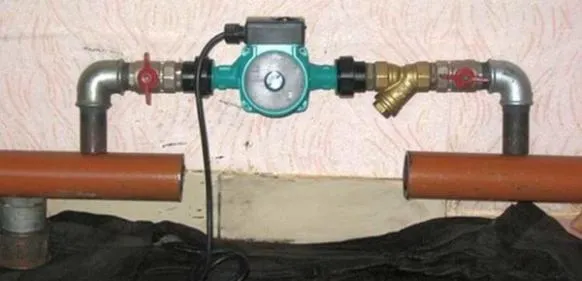

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

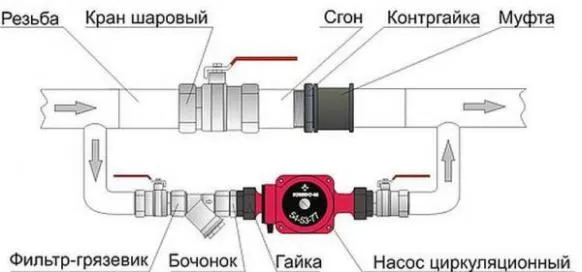

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

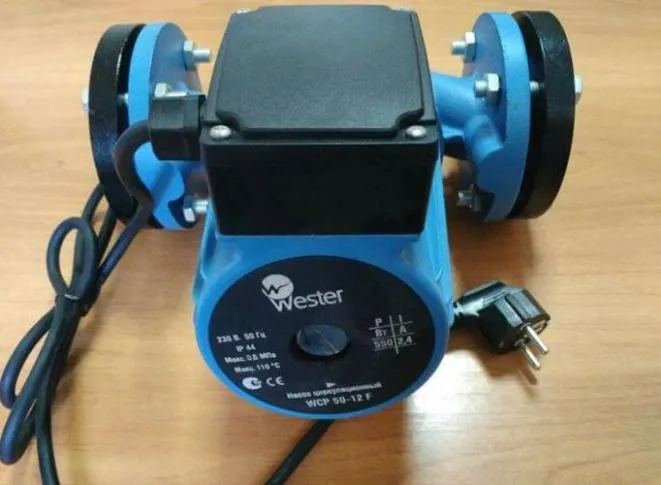

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

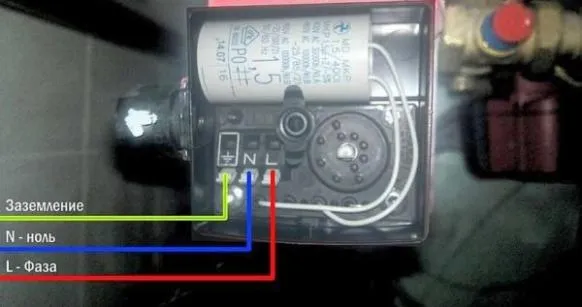

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.
