Изготовление системы водяного отопления частного дома своими руками: схемы, проектирование, монтаж, подробная инструкция с фото и видео

Самостоятельно организовать водяное отопление в доме — это не только возможно, но и рекомендуется, особенно в условиях России. В периоды сильных морозов качественная отопительная система становится ключевой. Водяная система отопления доказала свою эффективность и надежность.

• Принцип работы водяного отопления частного дома
• Особенности водяной отопительной системы и выбор циркуляционной схемы
• Установка водяного отопления для частного дома своими руками
• Особенности устройства однотрубной системы отопления
• Устройство двухтрубной системы

Принцип работы водяного отопления частного дома

Зная принцип работы, можно легко сделать своими руками водяное отопление частного дома с насосом, это достаточно просто. Поэтому многие и выбирают этот тип обогрева.

На заметку!

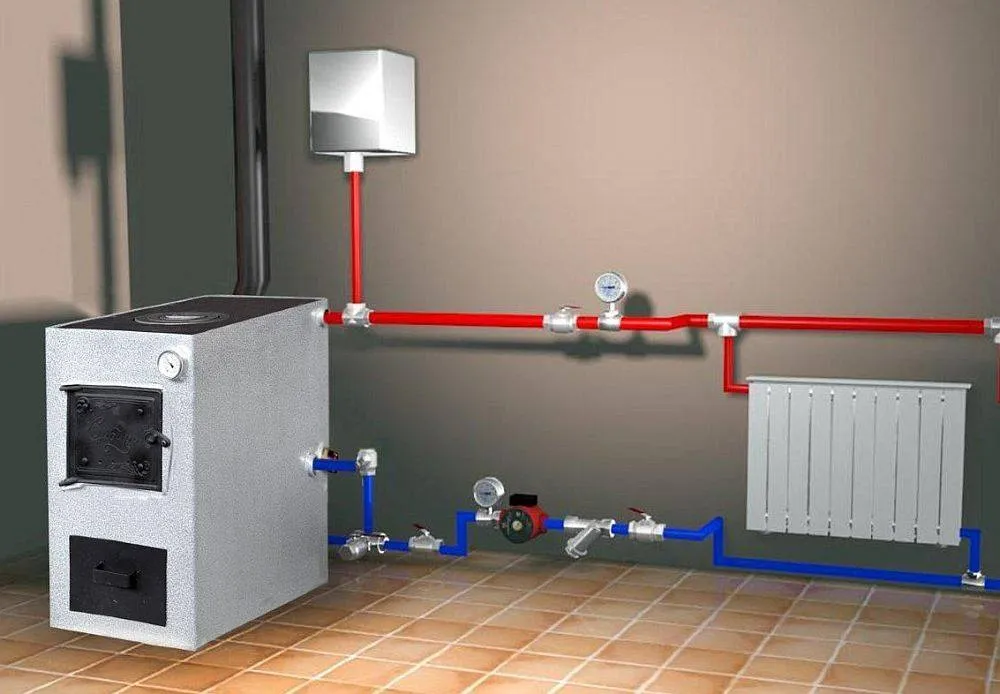

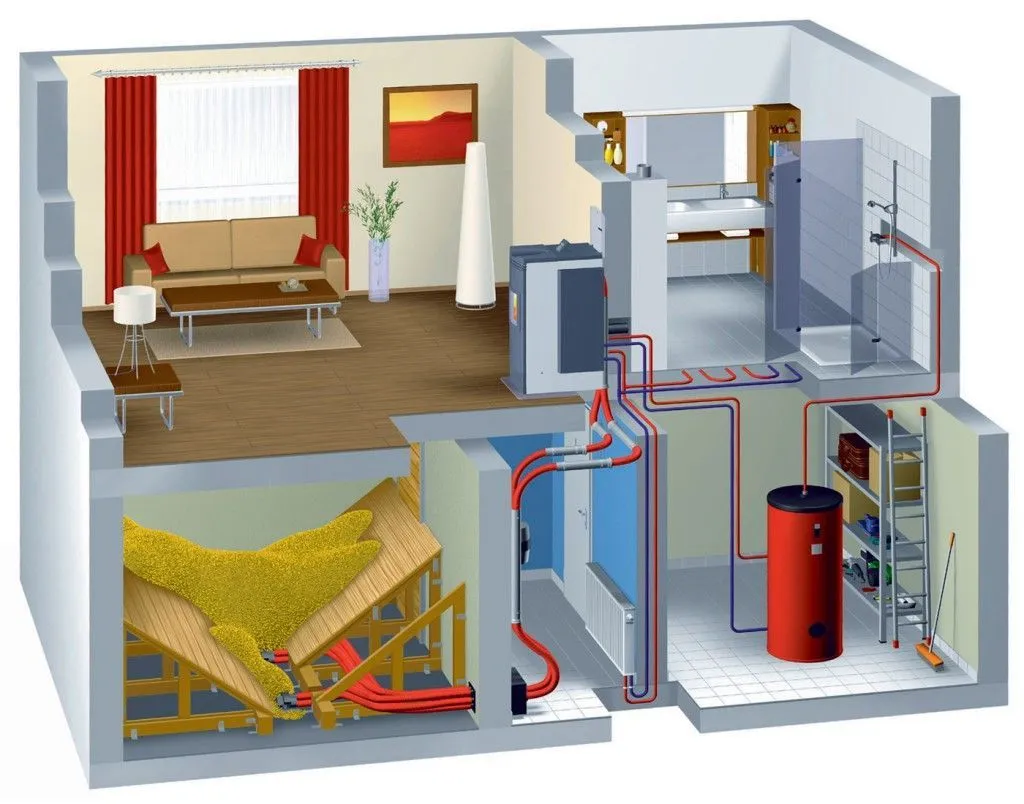

В замкнутой цепи котел нагревает жидкость до необходимой температуры. А затем она направляется по трубопроводу и заходит в радиаторные элементы. Так помещение нагревается. После этого вода уходит обратно в котельное оборудование.

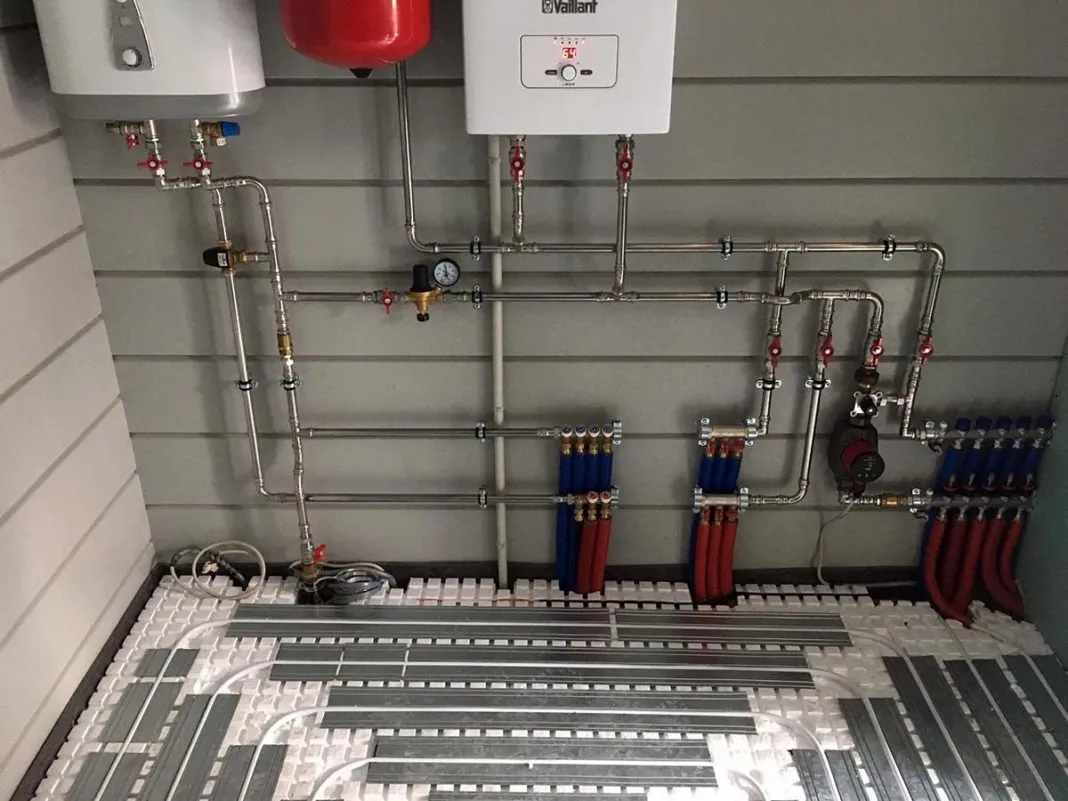

Кроме труб, радиаторных элементов и котельного агрегата, отопительная сеть (ОС) состоит:

• из расширительного бака;
• циркуляционного насосного оборудования;
• терморегулятора;
• манометра;
• клапанов предохранителей;
• воздухоотводчика.

Из-за расширительного бачка в ОС нет воздуха, а также он аккумулирует чрезмерно перегретую воду. При помощи циркуляционного насосного оборудования происходит беспрерывное движение жидкости в отопительной сети.

На заметку!

Кроме того, так протапливаться пространство будет эффективнее, так как скорость нагрева выше самоточного движения.

ОС обладает неоспоримыми преимуществами. Плюсы системы заключаются в следующем:

• можно разместить нагреватель (котельное оборудование) удаленно, вне отапливаемого помещения;
• конструкция замкнутая, не нужно доливать носитель тепла (воду) во время применения системы;
• оборудование не занимает много места, тепло выходит через радиаторные элементы, систему «теплый пол» и прочее.

• долго греет с нуля до комнатной температуры;
• так как ОС работает с водой, могут происходить протечки, требующие ремонта;
• может формироваться налет, минеральные осадки, накипь на радиаторных элементах, вследствие чего эффективность теплоотдачи сокращается.

Однако в целом все минусы водяного отопления дома электрическим котлом, например, перекрываются преимуществами.

Особенности водяной отопительной системы и выбор циркуляционной схемы

ОС, где теплоноситель циркулирует естественно, по максимуму проста. В такой цепи вода нагревается в котле и по термодинамическим законам уходит в верхнем направлении по стояку. Добравшись до радиаторных элементов, теплоноситель отдает часть теплоэнергии, температурный режим его понижается. Под давлением разогретой остывшая вода спускается обратно в котел — и цикл повторяется.

Высококачественное насосное оборудование для ОС с принудительной циркуляцией должно соответствовать критериям:

• энергосбережения;
• простоты эксплуатации;
• долговечности.

Мощность определяется размерами жилья, которое требуется нагреть.

На заметку!

К примеру, чтобы отопить 250 м², требуется циркуляционный насос с показателем 3,5 м³/ч и напором 0,4 атм.

Помимо этого, на выбор насоса влияют расчеты из проекта отопительной схемы. Это:

• материал трубопроводной системы, применяемый для монтажа;
• диаметр труб;
• общая длина системы;
• число обогревателей;
• вид носителя тепла.

Самостоятельный выбор насосного оборудования может оказаться сложным, поэтому рекомендовано проконсультироваться с экспертом.

При установке ОС с принудительной циркуляцией носителя тепла не обязательно соблюдать требования к уклону труб. Тепловые магистрали монтируют по прямой линии или с незначительным уклоном относительно слива. Это сделает легче выпуск воды перед осуществлением ремонта или, например, в ситуации, когда ОС предстоит продолжительный простой.

Установка водяного отопления для частного дома своими руками

Легко провести самостоятельно любой тип водяного отопления в доме на дровах. Но отопительная схема требует качественного расчета, план составляется подробно. И лучше, когда это сделает профи.

На заметку!

Процесс установки начинается с того, что подбирается место под котельное оборудование, монтируемое перед выполнением разводки. Понятное дело, профессионалы прекрасно знают, как грамотно спланировать сеть, поэтому на начальном этапе правильно пригласить специалиста.

Разобравшись с местом для котельного агрегата, нужно сделать под него бетонное основание. Оборудование устанавливается на него и объединяется с дымоходом, а все стыковочные части герметизируются глиняным или иным негорючим материалом.

Затем нужно начертить, какой будет разводка трубопроводов в отопительной схеме дома. Подробно продумать, где будут установлены радиаторные элементы, стояки и прочие составные конструкции. Именно поэтому важно пригласить мастера.

Как известно, радиаторы рекомендовано устанавливать под оконными проемами. Это требуется, чтобы горячий воздух от них согревал поступающие холодные потоки. Число секций и их вид должно быть определено не только возможностями в финансовом плане, но и длиной контура. Чем их больше в ОС, тем быстрее вода прогреет помещение.

Далее прокладываются трубы и выполняется монтаж радиаторных элементов. Ничего сложного: трубопровод ведется к месту монтажа батареи, соединяются все требуемые входы/выходы, затем труба ведется к следующему радиаторному элементу.

На заметку!

Хорошо, если на каждую батарею будет установлен специальный кран. Он позволит удалять воздух из отопительной сети автоматически.

Контур замыкается на входе котельного агрегата. Здесь же монтируется фильтрующее приспособление и (если требуется) насосное циркуляционное оборудование. Самый низ ОС должен быть обустроен узлом заливания-сливания. Он необходим для удаления/доливки теплоносителя в ситуации проведения ремонта.

Особенности устройства однотрубной системы отопления

Наиболее легкий способ подсоединения радиаторных батарей к котельному оборудованию — это обустройство однотрубной ОС. Схема системы предусматривает наличие единственной трубы, которая ведется по периметру жилья. Она отходит от подающего патрубка котельного агрегата, а заходит во вход. От трубопровода идут отводы около каждого подвода к батарее. Здесь обязательно ставят краны.

Принцип ОС на одну трубу прост. Кроме того, такая система наиболее доступна — как по комплектующим, так и по установке. Использование однотрубной вариации исключает необходимость создания большого количества трубоотводов, да и разнообразных мелочей расходуется значительно меньше. Многие в курсе, что арматурные элементы по цене составляют внушительную часть трат на ОС всего здания.

Использование такой ОС, схема которой проста, рационально использовать в маленьких домиках с простым планом размещения комнат. Особенность ее в том, что вода быстро остывает. Поэтому последние на пути теплоносителя батареи нагреваются слабее, чем первые. Это означает, что если дом огромный, то к концу пути носитель тепла практически не сможет ничего согреть. Особенно это касается безнасосного вида циркуляции теплоносителя.

К сведению!

Когда проводят однотрубную ОС, предусматривается незначительный уклон — примерно 3–5 ° согласно ГОСТ.

Все радиаторы рекомендовано также оборудовать краниками, нужными для поддержки стабильного давления в схеме, посредством своевременного стравливания воздуха. Подобные краны обладают маленькими отверстиями, прижатыми нетонущим шариком, и открываются при попадании последнего в воздушную среду.

Устройство двухтрубной системы

Монтируя своими руками в частном доме водяное отопление от настенного котла, выбирают чаще двухтрубную ОС с подающим и обратным каналом. Она сложнее и устроена так, что каждый радиаторный элемент питается независимо от остальных, т. е. параллельно.

Двухтрубная схема потребует большего числа материалов, арматуры. Из-за этого она более дорогая, но эффективнее.

Преимущество такой схемы в ремонтопригодности: можно без проблем заменить или отремонтировать каждый элемент, не тронув всю остальную отопительную линию. Температура каждого нагревательного элемента практически постоянна, что позволяет значительно экономить топливо независимо от его вида.

На заметку!

Все схемы водяного отопления в частном доме от газовых котлов, сделанные своими руками, основываются на двухтрубном принципе.

Отличается водяное отопление (по сравнению с печным) возможностью вынести котельное оборудование за пределы жилья. Это значительно облегчает процесс обогрева, но обойдется немного дороже.

Какой самый лучший водяной насос?

Выбор лучшего водяного насоса зависит от многих факторов, таких как цель использования насоса, тип насоса, пропускная способность, мощность и эффективность. Вот некоторые из наиболее распространенных типов насосов:

1. Циркуляционные насосы — они используются для циркуляции воды в системах отопления и водоснабжения. Они обеспечивают более равномерное распределение тепла и улучшают эффективность системы.

2. Погружные насосы — они используются для перекачивания воды из глубоких скважин, озер и других источников воды.

3. Насосы повышенного давления — они используются для повышения давления в системе водоснабжения и для перекачивания воды на большие расстояния.

4. Насосы для промышленных целей — они используются в промышленности для перекачивания жидкостей, в том числе агрессивных химических веществ и нефти.

5. Солнечные насосы — они используются для использования солнечной энергии для перекачивания воды в системах водоснабжения и орошения.

Определение лучшего водяного насоса зависит от конкретной задачи, поэтому лучше всего обратиться к специалистам, чтобы они могли рекомендовать насос, который наиболее подходит для ваших нужд.
