Собираем экран для батареи отопления своими руками — схема и видеоинструкция

Как можно эффективно маскировать обычные, но не всегда красивые радиаторы отопления в нашем доме? Может ли домашний мастер проигнорировать такой интересный вид деятельности? Перед нами стоит задача: либо утаить устаревший радиатор, либо создать уникальный дизайн, который добавит эстетику новым приборам.

Экран на батарею отопления своими руками

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

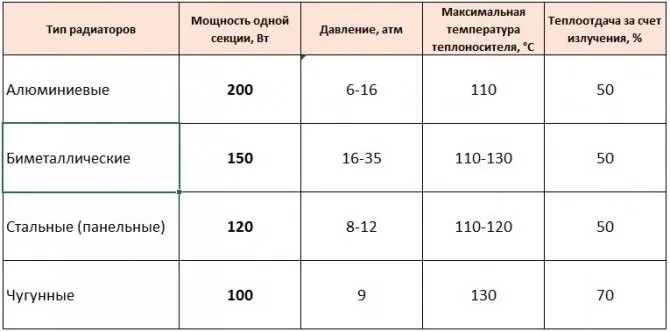

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Это важно! Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.

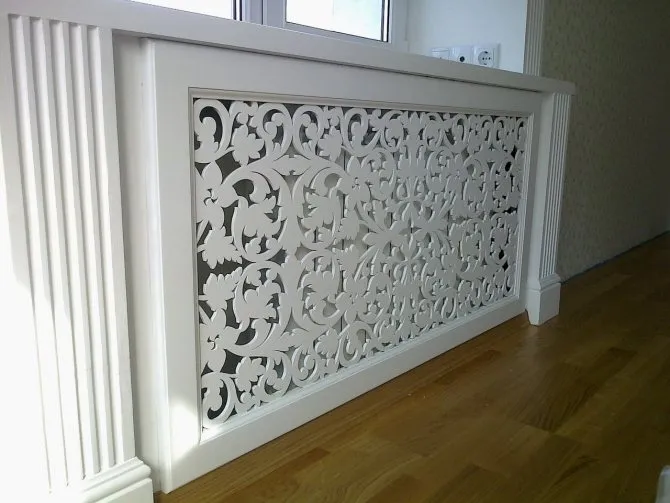

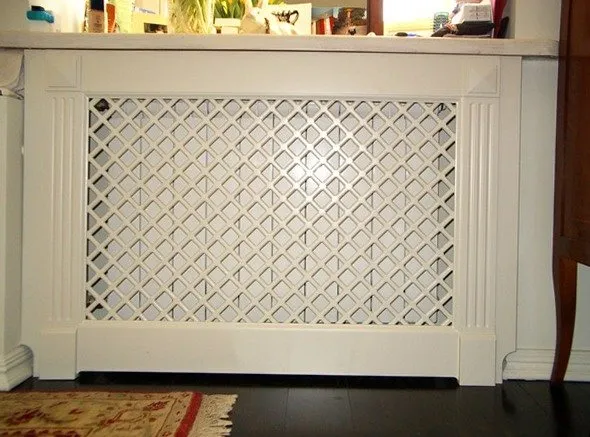

Деревянная решетка на батарею

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

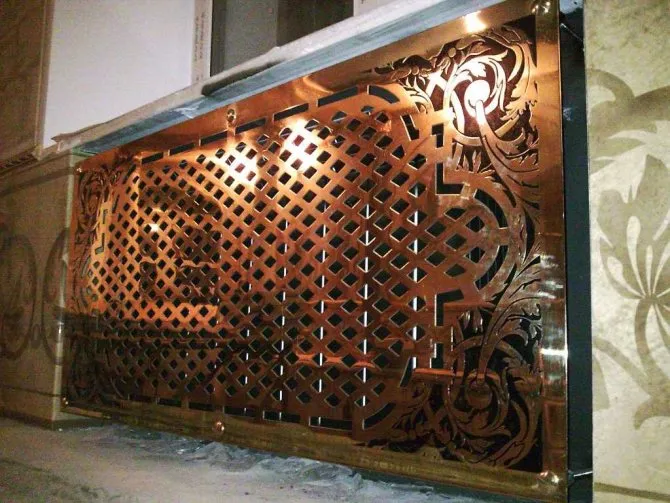

Металлический экран батареи отопления.

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

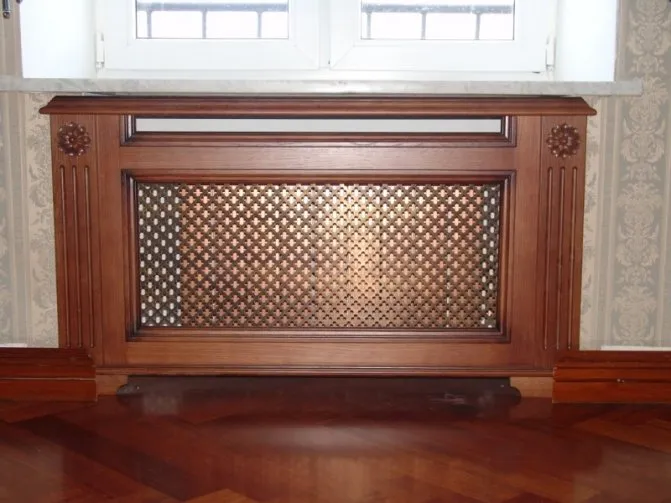

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

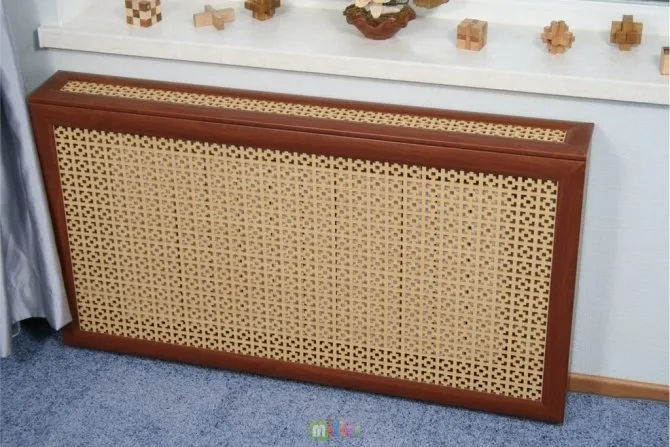

Экраны из МДФ

Экран для батареи своими руками

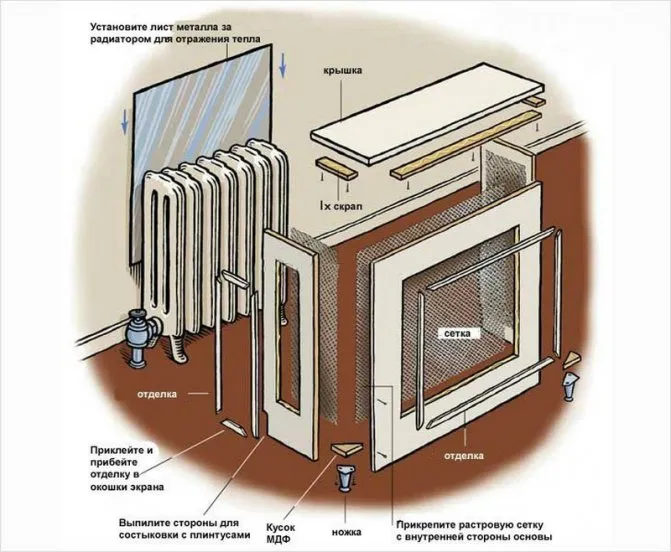

Итак, для создания экрана для радиатора вам понадобится:

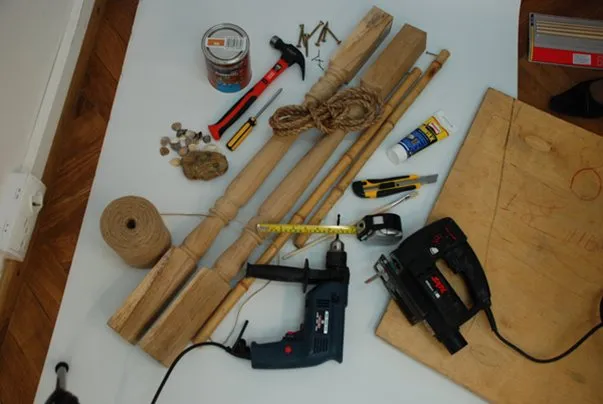

• Зенкер, дрель с разными сверлами;
• Различные зажимы;
• Дисковая пила;
• Ножницы для резки по металлу;
• Ножовки;
• Скрайбер;
• Строительный степлер.

Кроме того, в зависимости от типа экрана, который вы собираетесь делать, могут потребоваться:

• Сетка;
• Древесноволокнистая плита;
• Отделка;
• Скобы;
• Шурупы;
• Отделочные гвозди;
• Столярный клей;
• Ножки;
• Скрап;
• Винты.

После того как вы подготовите все необходимое можно приступить к работе.

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоский экран для батареи отопления

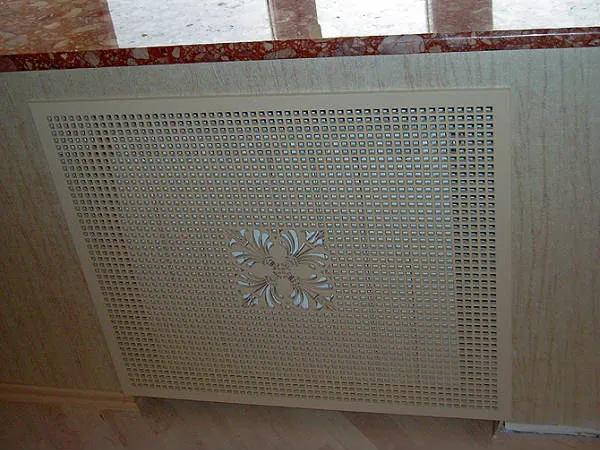

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

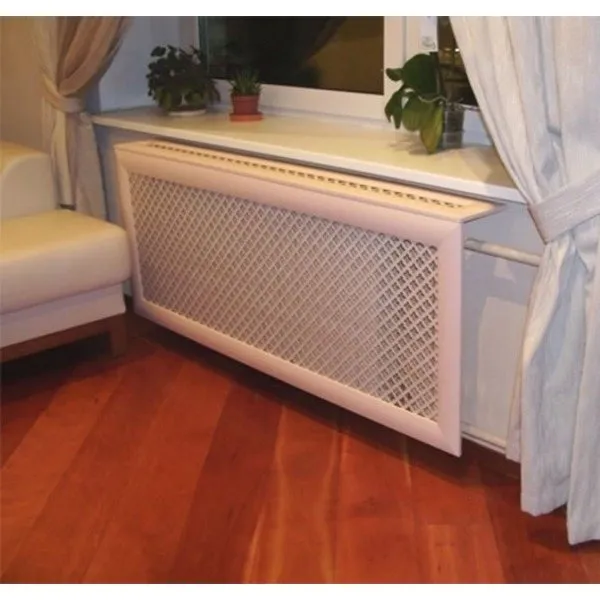

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

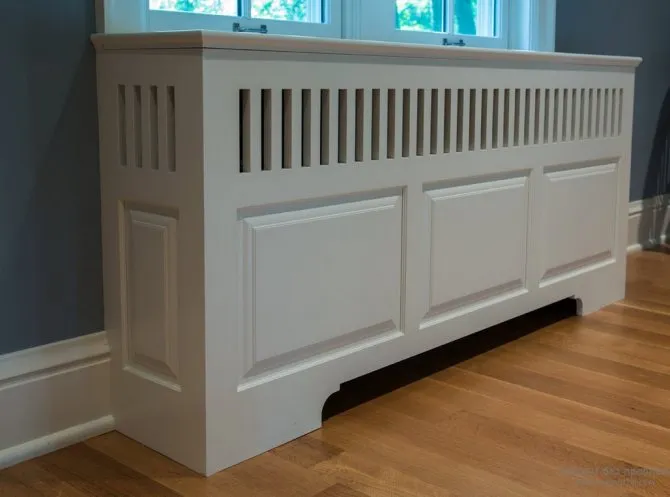

Короб на батарею отопления

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Это важно! Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

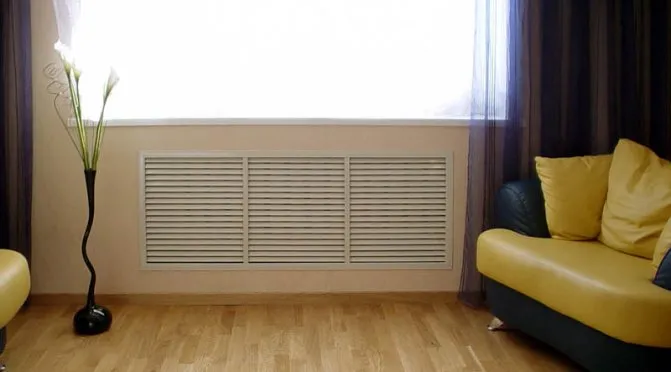

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

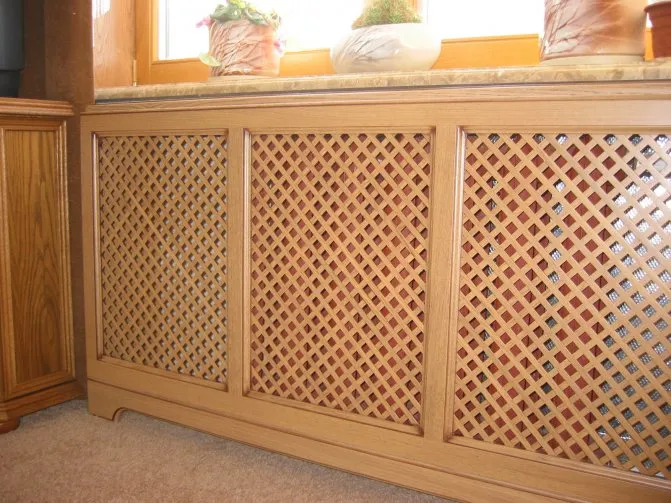

Экран решетка для батареи

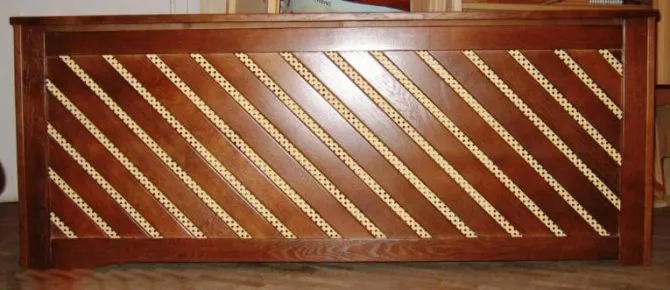

Диагональное расположение реек на экране для батареи отопления.

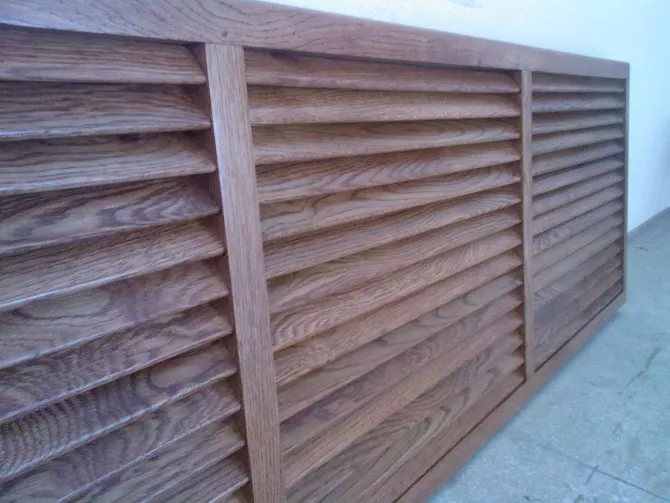

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

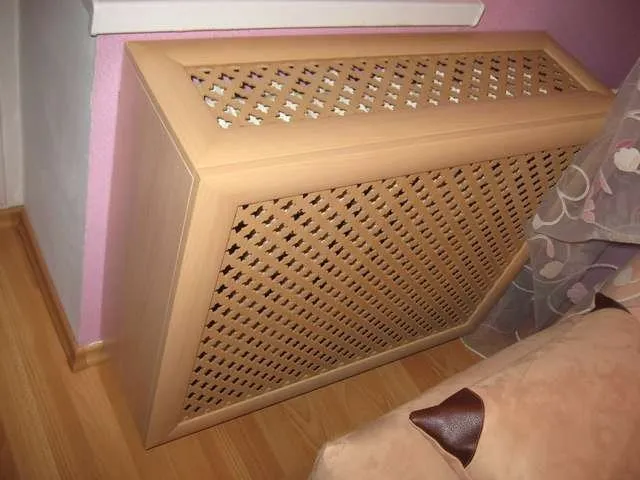

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Это важно! Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Делаем декоративный экран самостоятельно

Инструкция, как самому сделать экран для радиатора отопления из дерева:

1. Подготовьте рейки из древесины, саморезы, гвозди по типу дюбелей, фанеры, степлер для мебели, реечки или тонкие прутики, молоток, клей ПВА, отвертку и ножовку.
2. Замерьте размеры батареи. Нужно знать ее ширину, высоту и глубину. К полученным цифрам прибавьте несколько сантиметров.
3. Измерьте расстояние от стены до будущего экрана и также прибавьте несколько сантиметров, чтобы воздух хорошо циркулировал.

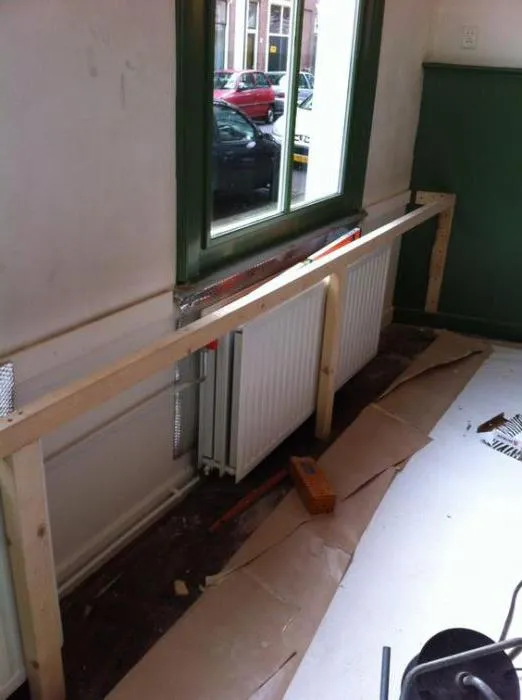

4. Создайте каркас из реек.
5. Монтируйте каркас к стене при помощи саморезов.
6. Прикрепите по бокам каркаса фанеру.
7. Сделайте декоративную решетку из тонких реек или прутиков. Для этого сначала сделайте рамку. А уже на нее можно крепить реечки.
8. Готовую решетку прикрепите к каркасу.

Как видите, декоративный экран можно легко сделать самостоятельно. Но если вы хотите более изысканные дизайнерские решения (например, кованые элементы на лицевой части или красочный принт), то придется обратиться в специализированные магазины.

Ошибки при изготовлении экрана для радиатора

Самостоятельное изготовление декоративного экрана на радиатор отопления имеет свои особенности. Их несоблюдение может привести к неправильной эксплуатации батареи, потере тепла и напрасной трате денег.

• Основная ошибка — малое количество отверстий в лицевой части экрана. Это приводит к передаче тепла в другие помещения.
• Неудачные варианты приводят к скоплению воздуху в верхней половине экрана, что нарушает оптимальный процесс конвекции.
• Неправильно выполненный и смонтированный металлический кожух может приводить к большим теплопотерям до 25%.
