Установка металлопластиковых труб водопровода собственными силами

С легкостью можно освоить монтаж металлопластиковых труб, разобравшись в схеме, необходимых материалах и инструментах, а также особенностях технологического процесса. Эти трубы обладают высокими эксплуатационными характеристиками, такими как стойкость к высоким температурам, пластичность, отсутствие коррозии и отложений солей на внутренних стенках.

Преимущества металлопластиковых трубопроводов:

• Высокие эксплуатационные характеристики – стойкость к высоким температурам, пластичность, отсутствие коррозии и отложения солей на внутренних стенках.
• Надежное соединение конструкций.
• Длительный срок эксплуатации – не менее 10 лет.
• Отсутствие вибраций и повышенных шумов.
• Качественные трубы не поддерживают горение.
• Для монтажа системы водопровода необходимы минимальные навыки выполнения ремонтных работ.
• Устойчивость к колебаниям температуры.

Недостатки:

• При частых перегревах снижается эластичность труб.
• Необходимость защищать трубы от прямых солнечных лучей.
• У пластика большой коэффициент расширения.

1. Фитинги
2. Необходимые материалы и инструменты
3. Монтаж
4. Обжимной способ
5. Опрессовка
6. Советы по установке
7. Ошибки при монтаже системы
8. Как выбирать трубы
9. Выводы

Фитинги

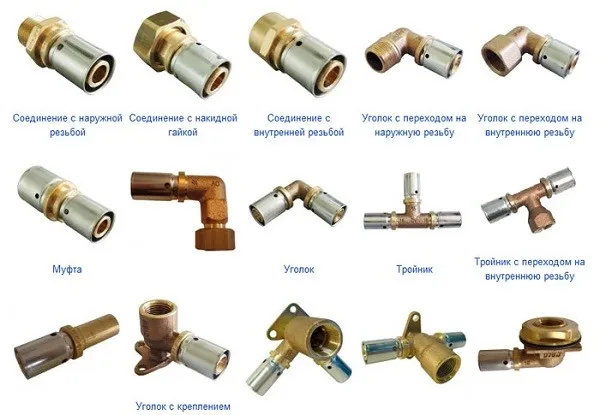

Фитинги под опрессовку

Элементы трубопровода, предназначенные для:

• соединения отдельных труб как одного, так и разных диаметров;
• создания ответвлений от магистральных трубопроводов и поворотов;
• подключения сантехнического оборудования.

На фитинги надеваются уплотнительные кольца, которые необходимы для повышения герметичности соединения  и предотвращения течей.

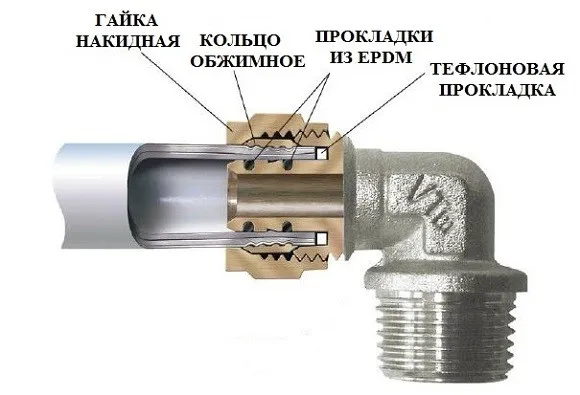

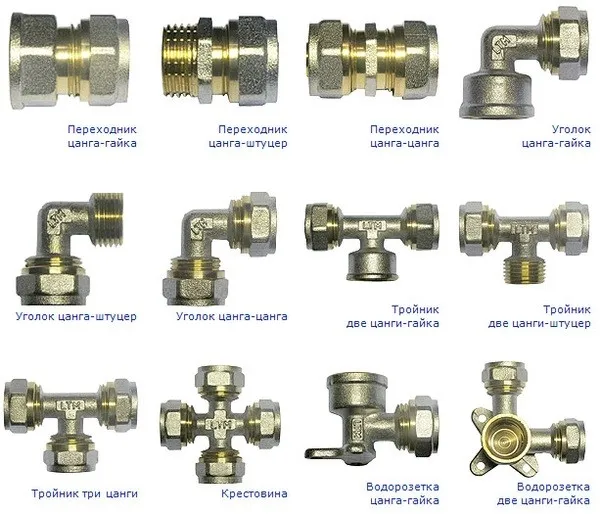

Фитинги под обжим

Необходимые материалы и инструменты

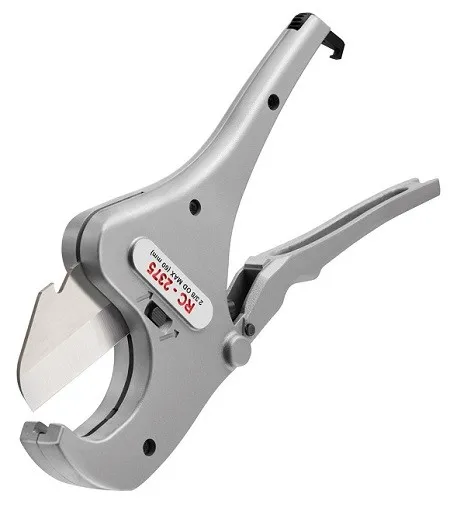

Труборез. Инструмент, необходимый для качественной нарезки труб.

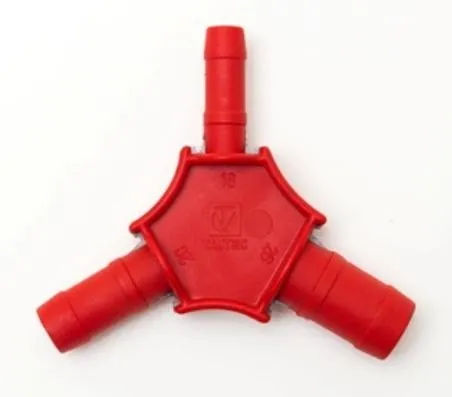

Калибратор. Устройство, которым выравнивают внутренние поверхности труб. Стандартная модель имеет 3 диаметра – 16, 20 и 26 мм.

После обработки краев калибратором трубы герметично насаживаются на фитинги.

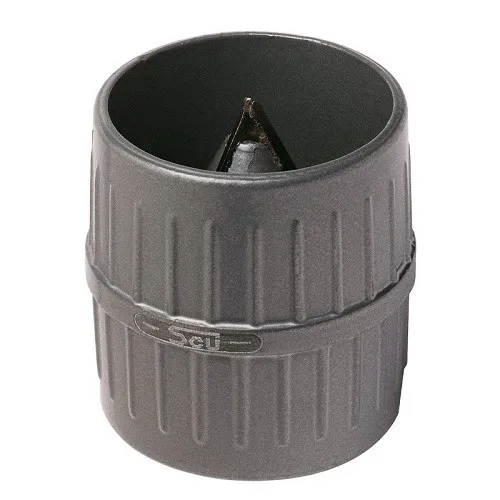

Зенкер. При отсутствии специального ножа на калибраторе используют зенкеры для труб, которые также позволяют нарезать фаски на края трубы.

Разводные ключи. Применяются для затяжки гаек на фитингах.

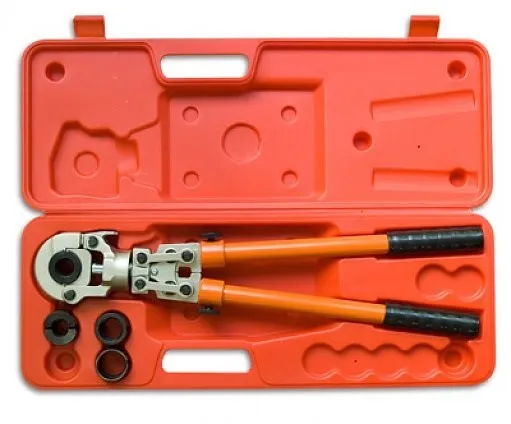

Ручной или электрический пресс. Используются для сдавливания труб на опрессовочных фитингах.

Внимание! Инструмент можно взять в аренду на строительном рынке.

Монтаж

Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.

Необходимо определиться со способом соединения труб.

Обжимной способ

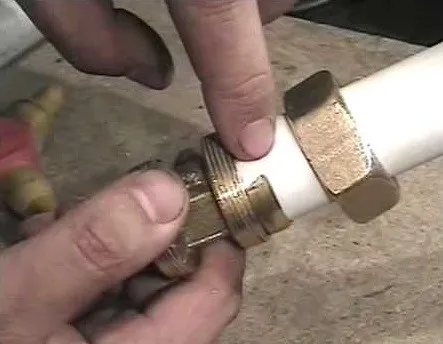

После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.

Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.

Преимущества:

• полностью разборное соединение;
• простота монтажа;
• отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
• длительный срок эксплуатации;
• возможность быстрой замены отдельный участков трубопровода.

Опрессовка

Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.

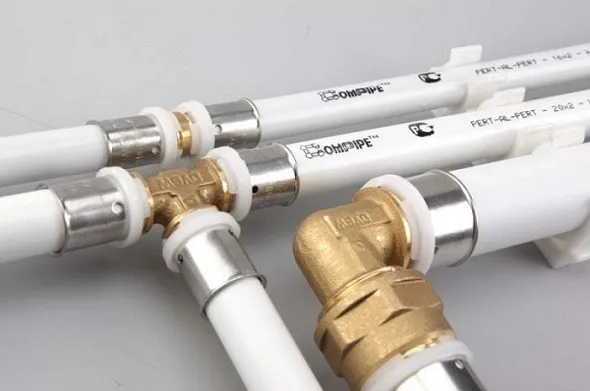

Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.

Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).

Преимущества:

• отсутствие необходимости обслуживания;
• при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
• возможность зашивания в стены и под гипсокартон;
• низкая стоимость монтажных работ.

После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.

При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.

Советы по установке

• При появлении небольших течей необходимо своевременно подтягивать гайки на фитингах. При повторных появлениях течи необходимо провести осмотр и замену аварийного участка.
• В системе необходимо установить фильтры грубой (сетчатый механический) и тонкой очистки.
• Трубогибы, прессы и другие инструменты можно взять в аренду в строительном или интернет магазине, сэкономив при этом до 30% общего бюджета на монтаж водопровода.
• Использовать фитинги дважды не целесообразно в виду их невысокой стоимости и изношенности резинок. Найти идентичные прокладки сложно.
• Обжимное соединение требует осмотра и обслуживания не реже 1 раза в год для труб холодного водоснабжения.
• Т.к. основный прижим полиэтиленовой трубы в фитинге происходит на штуцере, после нескольких подтягиваний после повторного возникновения течи замене подлежит весь узел с переобтягиванием на новом месте. Замена уплотнительной резинки (прокладки) в таких случаях не даст положительный эффект.
• Смачивать края трубы во время использования калибратора или зенкера нет необходимости, т.к. они имеют достаточно острые ножи для качественного среза фасок.
• Места соединений (фитинги) не рекомендовано замуровывать в стены. Через 5-7 лет пресс-фитинги также могут дать течь. Должен быть организован свободный доступ.
• Монтажные работы следует выполнять аккуратно, открытие бухт запрещено производить острым ножом.
• Длина трубопровода включает также участки, которые заходят в фитинг, запас составляет до 2%. Если работы проводятся впервые, необходимо учесть в расход материала отбракованные участки.
• Для труб малых диаметров (16, 20 мм) целесообразно использовать трубогиб. Применение позволяет сэкономить средства на покупку угловых фитингов. Также такой прием исключает течь на этих участках.
• Необходимо использовать достаточное количество клипс для закрепления труб к стенам. Крепление производят через каждые 70 см. клипсы необходимо приобретать для выбранного диаметра труб, т.к. технически предполагается защелкивание трубопровода в загибе крепежной конструкции.

Ошибки при монтаже системы

• Причиной течи могут быть неровно срезанные края трубы, поэтому для нарезания всегда необходимо использовать труборез.
• Заменять обжимные гильзы на фитингах для соединений опрессовкой не рекомендовано, т.к. в этом случае портится сам фитинг, происходит быстрая разгерметизация, сокращается срок службы системы.
• Дешевые соединительные детали от неизвестных производителей, как правило, низкого качества, замена их несколько раз намного дороже, чем приобретение качественной арматуры.
• Плохо затянутые трубы быстро дают течи.
• Систему с обжимными соединениями нельзя зашивать в стену, т.к. данный вид соединений требует регулярного обслуживания и подтягивания гаек.
• При неполном вхождении трубы в гильзу возникает вероятность вырывания трубы из соединения.
• Для нарезания труб нельзя использовать ножовку, т.к. в этом случае возникают неровности и заусеницы, труба может растрескаться. Для среза фасок также нельзя использовать ножи и др. предметы, в этом случае деформируется отверстие трубы. Что может привести к быстрому возникновению течи. Для среза необходимо использовать зенкеры и калибраторы.

Как выбирать трубы

Для выбора труб необходимо:

• определиться с типом системы водоснабжения;
• учесть температурный максимум воды, которая будет протекать (для горячего водоснабжения необходимо выбирать армированные модели);
• сопоставить цену и качество продукции;
• условия эксплуатации труб и предполагаемый срок пользования до следующего ремонта.

Как определить качество металлопластиковых труб при покупке

• Визуально трубы не должны иметь дефектов – швов, трещин, неровностей. Также на срезе трубы не должны просматриваться расслоения.
• Алюминиевый слой в качественных изделиях не превышает 0,6 мм, но не меньше 0,3 мм.

Выводы

Правильный подбор труб и рабочего инструмента – гарантия качественного монтажа водопровода своими руками.

Соблюдение технологий позволяет получить надежные соединения трубопроводов, которые могут прослужить несколько десятков лет.

Какое соединение лучше для металлопластиковых труб?

Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.
