Наша организация готова предложить Вам самую востребованную в стране марку кабеля для широкого профиля работ – ВВГ, в ассортименте от ведущих отечественных производителей. Благодаря тесному сотрудничеству с самыми крупными производителями, мы готовы дать стопроцентную гарантию максимальной надежности и качества кабельных изделий.

Любую интересующую Вас информацию можете уточнить по телефону в углу экрана, либо же в специально отведенном разделе «Контакты» — там Вы найдёте адреса и карты проездов.

Сферы и области использования кабельного изделия ВВГ

Данным видом кабельного продукта можно успешно прокладывать локальные сети, в конструктивных установках по осветительному, промышленному и бытовому типу. Основная сфера монтажа –создание электропроводки.

Описание кабельного продукта

ВВГ — это силовой кабель, предназначенный для электрических систем стационарного типа с напряжением от 0,66 до 1 кВ и частотой в 50Гц. Он используется в осветительных и распределительных устройствах, в качестве проводки в быту и промышленности, а также в локальных сетях. Состоит из 1-5 токопроводящих жил. Данная модель считается одной из самых популярных и доступных.

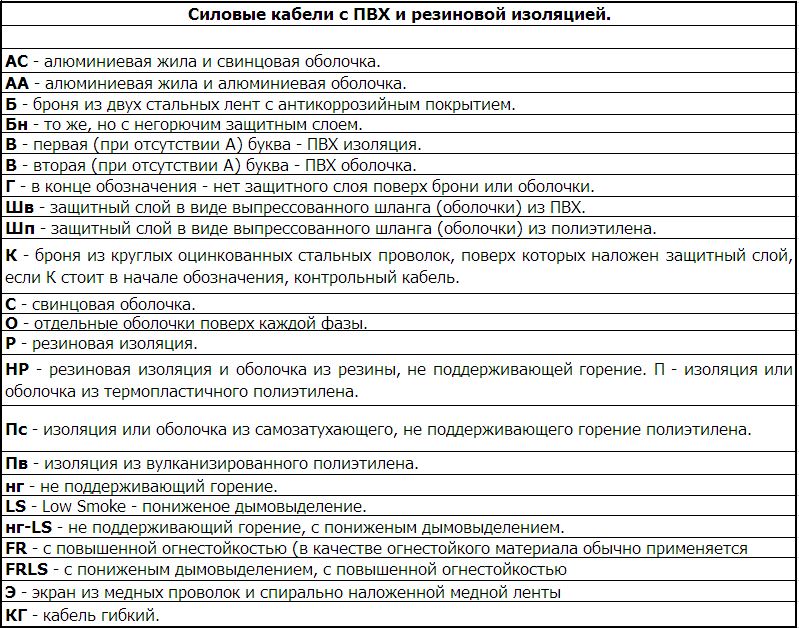

Расшифровка аббревиатуры кабельного продукта ВВГ:

В — изоляционный материал кабеля основан на поливинилхлориде;
В — оболочка кабеля основана на поливинилхлориде;
Г — кабель считается «голым», так как не имеет защитных оболочек.

В каких условиях разрешается эксплуатировать ВВГ

Кабель надежно справляется, будучи проложенным как в сухой, так и во влажной среде – сюда же можно отнести сооружения по типу эстакад, закрытых блочных конструкций, и к тому же прекрасно выдерживает высоты до 4300 метров. И всё же, ограничение на использование присутствует – кабель запрещено прокладывать в грунтах без применения специальных защитных труб. Хоть материалы кабеля не являются распространителями горения – на взрывоопасных участках его лучше не прокладывать.

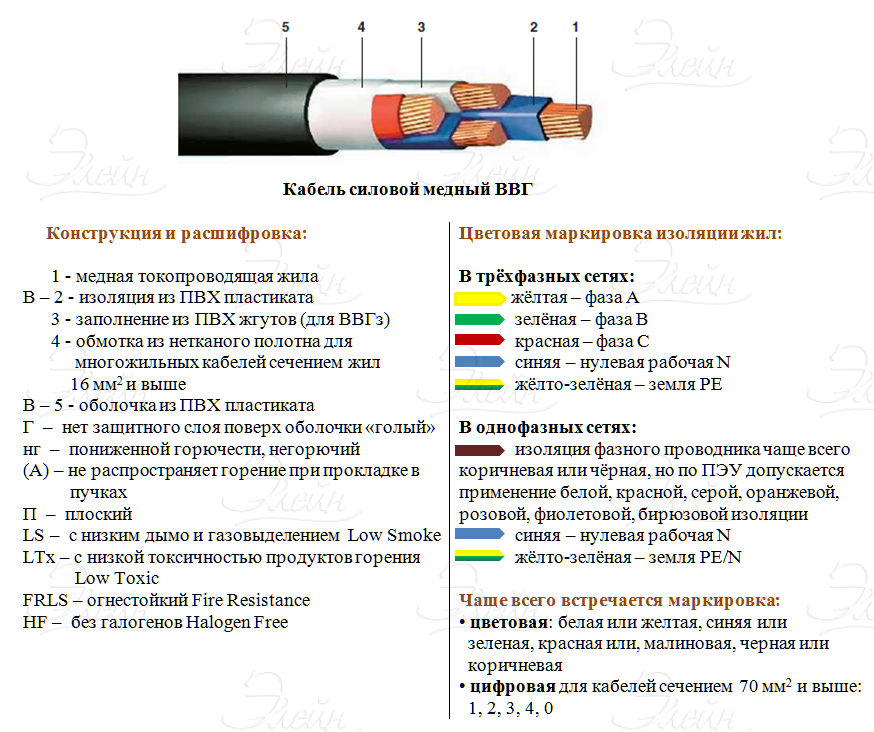

Конструкция кабельного изделия ВВГ

Конструктивный состав кабеля с аббревиатурой ВВГ представляет из себя следующее устройство:

• По центру расположена металлическая жила, ведущая ток, материалом которой служит медь. Жила может быть круглая либо секторная по своей форме. Многожильным кабелям данных типов свойственно иметь в составе заземляющую или нулевую жилу;
• Жилы можно различать по ярким цветам на оболочках: зануляющие жилы заключаются в светло-синих или голубых оболочках, а жилы заземления – желто-серого цвета.
• Из нескольких жил образуется скрутка, пустоты которой заполнены изоляционным материалом;
• Данная конструкция размещается в поверхностной оболочке, которая сделана из аналогичного поливинилхлорида.

Технические характеристики

Unom — от 0,66 до 1 Кв;
Частота — 50 Гц;
Температуры работы, t — от -50 °С до +50 °С;
Влажность воздуха (при t0 +35 °C) – до 98%;
Срок работы: до 30 лет;
Гарантия со дня покупки: 5 лет;
ВМонтаж без прогрева: при t от -15 °С;

Максимальный нагрев:

• В стабильном режиме: +70 °С;
• В аварийных ситуациях: +80 °С;

• Минимальный радиус изгиба:

• С одной жилой — 10;
• С несколькими жилами — 7,5.

Строительная длина:

• от 1,5 мм2 до 16 мм2 — 450 м.
• от 25 мм2 до 70 мм2 — 300 м.
• от 95 мм2 и выше — 200 м.

Нагляднее в таблице:

Работы по монтажу и прокладке

Проложить ВВГ предоставляется возможным только при соблюдении определенных условий. В первую очередь нужно учитывать температуру окружающего воздуха – она должна быть выше -15 градусов. Если температура ниже – кабель подогревается. Так же важен радиус минимального изгиба – одножильный кабель можно загнуть максимум на 10 величин диаметра, многожильные на 7,5.

Обозначение в нормативных документах

Код ОКП для ВВГ: 35 3371 2700

Расчетная масса для кабеля ВВГ

Сечение жилы, мм., Наружный ? кабеля, мм.	Масса 1 км.кабеля, кг.
С жилой из меди	С жилой из алюминия
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240	10.7 11.8 14.0 15.3 17.4 20.3 24.6 27.4 31.8 34.8 38.8 42.0 46.2 50.2 56.6	170 231 343 456 674 1007 1537 2035 2844 3811 5051 6246 7763 9472 12235	— 151 216 265 356 499 743 940 1301 1625 2120 2544 3135 3765 4831

Требования к огнестойкости кабелей ВВГ

ВВГ обладает весьма массивной оболочкой из винилового полимера, благодаря чему он легко сдерживает распространение пламени. И всё же, во взрывоопасных местах предпочтительней применять кабели с броней.

Наименование

Цена

Количество

Информация о наличии на складе является справочной и не является публичной офертой.

Наши клиенты могут купить кабель ВВГ с доставкой со склада в Москве и Московской области. Для этого достаточно оформить заявку через форму или заказать обратный звонок — наши менеджеры свяжутся с Вами и проведут консультацию в удобное для Вас время.

Марка	Отличия
ПВГ	Изоляция токопроводящих жил выполнена из полиэтилена высокого давления. Замена осуществляется после согласования с проектной организацией.
ПВГ-П	Изоляция токопроводящих жил выполнена из полиэтилена высокого давления. Токопроводящие жилы уложены параллельно друг другу (кабель плоского исполнения). Замена допускается для кабелей 2 и 3 жильного исполнения с сечением жил до 16мм

Производители

Вопрос-ответ

Как сделать заказ?

Вы можете оставить заявку через форму заявки, заказать звонок или напрямую связаться с нашими менеджерами по указанным на сайте номерам телефонов.

Как я могу оплатить заказ?

После оформления заявки с менеджером, вы получите расчетный счет и по указанным в нем реквизитам сможете совершить оплату в любом банке Российской Федерации, как в самом отделении, так и через личный кабинет. Так же, заказ по реквизитам можно оплатить через платежные системы (Ю-Money, Киви-кошелек).

Какие я получу гарантии при покупке и приобретении кабеля?

При покупке кабельной продукции у нас, вы получаете гарантию от завода-изготовителя и все сопутствующие документы о приобретении кабеля.

Как узнать точное наличие и количество кабеля в моём городе/регионе?

Вы можете отправить заявку или позвонить менеджеру

Какие документы при покупке кабеля я получу?

Если марка кабеля, которую вы заказываете, подлежит обязательной сертификации, то вместе с кабелем вы получите: Сертификат качества кабеля, паспорт качества на кабель и оригиналы отгрузочных документов.

Какой кабель выбрать, медный или алюминиевый?

Медь более устойчива к коррозии и перегибам, обладает большей токопроводимостью. Алюминий менее прочен к изгибам, нуждается в большем сечении жил для тех же нагрузок, но значительно дешевле. Поэтому, алюминий имеет смысл применять, если линия прокладывается на длинные расстояния и вне помещений. В остальных случаях рекомендуется применять медные кабели и провода.

Чем отличается кабель от провода?

Провод состоит из одной или нескольких скрученных жил, поверх которых наложена легкая изоляция или обмотка. Кабель – это несколько изолированных проводов, объединенных в одну защитную оболочку.

В чём разница между кабелями из ПВХ и сшитого полиэтилена?

ПВХ дешевле, меньше разрушается под солнечными лучами и обладает большей твердостью. Сшитый полиэтилен выдерживает большие перепады температур, более гибок и устойчив к истиранию.

В чем разница между негорючими, бездымными и огнеупорными кабелями?

Негорючие кабели кабели (индекс нг) не распространяют горения при перегреве и замыканиях, если прокладываются рядом пучками: они могут плавиться, но не будут гореть.

Бездымные (нг-LS) имеют свойства негорючих и дополнительно, производят меньше дыма при воздействии высоких температур.

Огнеупорные кабели (нг-FRLS) обладают свойствами бездымных и дополнительным слоем слюдосодержащей ленты поверх жилы, благодаря чему выдерживают воздействие огня до 8 часов. На эти же 8 часов они сохраняют работоспособность даже при полном оплавлении наружной оболочки.

В чем отличие кабеля с индексом «FRLS» от кабеля с индексом «FRHF»

Отличие – в материале оболочки. В кабелях «FRLS» оболочка изготовлена из ПВХ-пластиката пониженной горючести с низким дымо- и газовыделением. А в кабелях «FRHF» – из безгалогенной полимерной композиции. При этом эксплуатационные характеристики кабелей и показатели пожарной безопасности тоже отличаются.

Предоставляются ли скидки?

Мы предоставляем систему скидок для постоянных клиентов и при оптовых закупках. Точную информацию вы сможете получить, связавшись с менеджером.

Цена на ВВГ от
14.00 руб (с НДС)

Указана оптовая цена. Цена зависит от производителя и объема закупки.Уточните цену и наличие в отделе продаж zakaz@rucabel.ru.Стоимость и изображение не являются публичной офертой.
