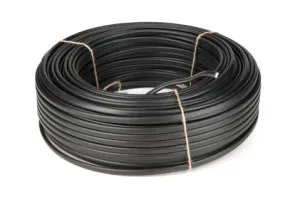

Расшифровка и краткая характеристика кабеля ВВГ
В настоящее время кабель ВВГ широко используется. Этот тип кабеля применяется практически повсеместно благодаря своей удобности и приемлемым эксплуатационным свойствам. Если вас интересует расшифровка ВВГ кабеля, я также могу рассказать об этом.
Расшифровка наименования кабеля ВВГ
Как расшифровывается маркировка силового кабеля ВВГ? Согласно общепринятому буквенному сокращению данная аббревиатура говорит о следующих характеристиках кабеля:
- первая буква В — внешняя оболочка кабеля выполнена из поливинилхлорида (ПВХ);
- вторая буква В — свидетельствует о том, что оболочка каждой жилы выполнена из ПВХ;
- третья буква Г — кабель «голый», то есть на нем отсутствует внешний защитный покров.
Когда человек сталкивается с маркировкой кабеля, то помимо буквенных обозначений есть и цифры. Например, если на кабеле указана маркировка ВВГ-3×2,5. Цифра 3 показывает количество жил в данном кабеле, значение 2,5 – это сечение каждой жилы кабеля, указывается в квадратных миллиметрах. Существуют некоторые марки кабеля ВВГ, в которых несколько жил одного диаметра, а одна из жил несколько меньшего диаметра (нулевая или заземляющая). В данном случае маркировка кабеля будет иметь вид: ВВГ 4×2,5 + 1×1,5. То есть в данном кабеле четыре жилы имеют сечение в 2,5 кв. мм, а одна – 1,5 кв. мм. Кабель ВВГ производят различного размера, который прямо пропорционален количеству и диаметру жил. Минимальное сечение жил кабеля данного типа – 1,5 кв. мм. Максимальный диаметр жил кабеля колеблется от 50 до 240 мм2, в зависимости от количества токопроводящих жил в одном кабеле. Если кабель пятижильный, то максимальный диаметр одной жилы – 50 мм2, для одножильного кабеля предел по сечению – 240 мм2. Как и упоминалось выше, в кабеле может быть одна-две жилы, сечение которых несколько меньше основных. Как правило, эти жилы играют роль «нулевой» и «заземляющей».
Вес кабеля ВВГ
При составлении проекта, в котором планируется прокладка кабеля, необходимо учитывать не только диаметр кабеля, но и его вес. Вес одного километра кабеля ВВГ колеблется от 40 кг до нескольких тонн, в зависимости от количества жил и их сечения. Уточнить информацию о весе кабеля ВВГ, вы можете обратившись к менеджерам электротехнической компании Атлас.
Технические характеристики силового кабеля ВВГ
Что касается номинального тока жил кабеля ВВГ, то он несколько отличается, в зависимости от способа прокладки кабеля, а также количества жил в кабеле. Например, каждая жила кабеля ВВГ 3×2,5, проложенного в воздухе, способна выдерживать длительно ток значением в 28 А, а жила кабеля ВВГ 4×2,5 – 26 А. Вновь произведенная продукция проходит обязательные испытания повышенным напряжением в течение десяти минут. Испытательное напряжение для кабеля рабочим напряжением до 660 В составляет 3 кВ. Для продукции, рассчитанной для электроустановок рабочим напряжением до 1 кВ, номинальное испытательное напряжение – 3,5 кВ. Кабель ВВГ может храниться как в помещении, так и на открытом пространстве. В последнем случае допускается хранение кабеля под навесом или на обшитом снаружи кабельном барабане. Срок хранения кабеля зависит от условий, в котором он хранится. Если кабель находится внутри помещения, которое характеризуется невысоким уровнем влажности, то допускается хранение кабеля в течение десяти лет. Если кабель располагается вне помещений, то его срок снижается вдвое. Существуют также установленные заводом изготовителем условия эксплуатации кабеля ВВГ. Монтаж кабеля данного типа запрещено производить при температуре ниже -150 C. Эксплуатация кабеля осуществляется в достаточно широких температурных пределах: от -50 до +500 C. При возникновении аварийных ситуаций допускается кратковременная эксплуатация кабеля в условиях высоких температур (до +800 C).
Виды кабеля ВВГ
Маркировка «нг» в аббревиатуре кабеля ВВГнг свидетельствует о том, что кабель не распространяет горение. Кабель с дополнительной маркировкой «ls» (ВВГнг-ls) — обозначает низкий уровень выделения газа и дыма при горении. Если в маркировке кабеля ВВГ присутствует буква «п», то это означает что кабель плоский. Буква «К» перед маркировкой кабеля свидетельствует о том, что данный кабель контрольный(КВВГ).
Как подключать греющий кабель?
Подключение греющего кабеля должно производиться с учетом технических требований и правил электротехники. Вот общие шаги, которые можно предпринять при подключении греющего кабеля:
-
Определение места установки: выберите место, где будет установлен греющий кабель, и подготовьте его к установке.
-
Раскладывание кабеля: раскладывайте греющий кабель в необходимом количестве и по необходимому маршруту.
-
Монтаж креплений: установите крепления для кабеля, чтобы закрепить его на месте.
-
Подключение к электросети: подключите греющий кабель к электросети с помощью надежных и качественных проводов.
-
Тестирование: протестируйте греющий кабель, чтобы убедиться, что он работает п
Чтобы подключить греющий кабель, следует следующие шаги:
-
Определить место для монтажа: греющий кабель может быть установлен на пол, под плиткой, в полотенцесушителе или в душе.
-
Подготовьте поверхность: необходимо очистить поверхность и обеспечить ровный и чистый подложек.
-
Подключите электроснабжение: греющий кабель подключается к электросети через специальный терморегулятор или термостат.
-
Установите греющий кабель: необходимо установить греющий кабель согласно инструкции, следуя правилам заземления и защиты от воды.
-
Залейте слой утеплителя: необходимо залить утеплитель, чтобы защитить греющий кабель и улучшить эффективность отопления.
-
Закрепите покрытие: не
Установка греющего кабеля требует наличия некоторых инструментов и материалов, таких как провода, розетки, щиты, выключатели и кабельные клеммы. Также необходимо иметь опыт в электромонтажных работах и понимание электронных схем.
При подкл
