Расшифровка цифр и букв на кабелях — как понять маркировку

Доброго дня, дорогие читатели!

Часто в строительных материалах можно обнаружить разнообразную маркировку, которая часто остается непонятной для людей, не занимающихся строительством. Тем не менее, эти цифры и буквы имеют важное значение, поскольку они отражают характеристики и технические свойства продукции. Расшифровка маркировки кабелей также подчеркивает эту важность.

Но они нужны, поскольку они отражают свойства и технические характеристики продукции. И чтобы не расписывать их полностью (и не переводить на разные языки), ставят короткую маркировку, согласно ГОСТу или международным нормам.

Так вот все это касается также и кабелей. Поэтому в этой статья мы попытаемся понять что значат те или иные цифры и буквы. К сожалению, все рассмотреть в одной статье мы, пожалуй, не успеем. поэтому разделим на несколько статей.

Итак! Начнем с кабелей!

МАРКИРОВКА КАБЕЛЕЙ

Кабельная продукция представлена очень широким ассортиментом. И поэтому на них можно встретить довольно много букв (немного цифр).

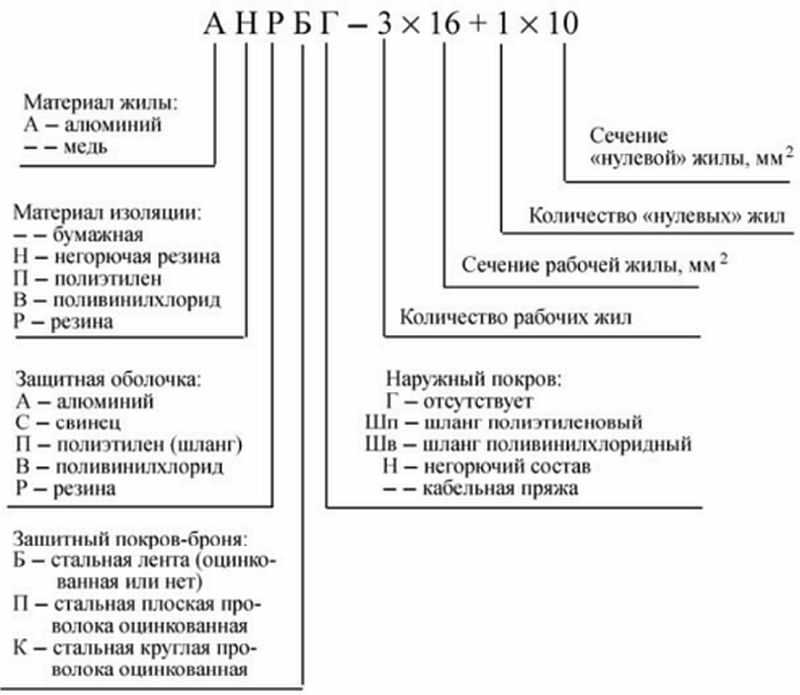

Обычно кабель содержит до 9 обозначений:

• Первая буква показывает материал, из которого изготовлены жилы:
  — буква А — алюминий;
  — если буква отсутствует. то значит кабель медный.

• Вторая: материал изоляции самой жилы:
  — В — ПВХ (поливинхлорид);
  — П — полиэтилен;
  — если нет ничего, то значит, что бумажная;
  — Н — изоляция из негорючей резины;
  — Р — из обычной резины;
  — Ц — пленка;
  — Ф- из второпласта.

• Третье значение показывает защитную оболочку:
  — С — из свинца;
  — А — из алюминия;
  — П — полиэтилен;
  — Р — резина;
  — В — ПВХ.

• Четвертая буква: так называемый «покров-броня»:
  — К — стальная проволока с покрытием из цинка, круглая;
  — П — такая же проволока, только плоская;
  — Б — лента из стали.

• Пятое значение показывает нам какое наружное покрытие (покров):
  — Шп — полижтиленовый шланг;
  — Шв — ПВХ шалнг;
  — Г — значит, что нет покрытия;
  — Н (нг) — негорючий покров;
  — если «-» — то пряжка кабельная.

• Шестое (и вот ту уже пошли цифры) значение повествует нам о том, сколько жил. Ну и тут показатель соответствует цифре: например, 2 — две жилы, 4 — четыре. Если провод многожильный, то показывается количество связок.

• Седьмой. Сечение жилы — это следующий показатель. Измеряется он в квадратных миллиметрах. Например: 1,5 мм2, 2,5 мм2 и т.д.

• Восьмое по счету значение показывает, сколько жил под названием «ноль» в кабеле.

• Девятое. Ну, и последняя цифра нам говорит о том, какое сечение имеют те самые «нулевые» жилы в кабеле. Например, 4. мм2.


Часто, к тому же, после всех этих значений приписывается одно из двух следующих значений:

• ГОСТ — это значит, что все технологии, все размеры, диаметры, материалы — по государственному стандарту (ГОСТу).
• ТУ — «технические условия». Что это значит? Значит, что технические условия определяются заводом изготовителем.

РАСШИФРОВКА

Ну и, конечно, не могу оставить вас без примера. Поскольку кабель ТУ, некоторые значения добавлены. Например: A, N, PE и другие.

• Отсутствие буквы впереди означает, что жилы из меди.
• В — изоляция жилы из ПВХ.
• В — внешняя оплетка из ПВХ.
• Г — «голый», то есть без дополнительной оболочки снаружи.
• Пнг — негорючий.
• А — класс негорючести.
• 3 — количество жил.
• 2,5 -сечение жилы 2,5 мм2.
• ок — круглые жилы.
• N — ноль.
• PE — заземление.
• 0,66 — 660 вольт — напряжение.
• ТУ — технические условия.

Таким вот образом и расшифровываются кабели.

Если статья была полезной или просто интересной, прошу вас наградить меня лайком и подпиской на канал.

Впереди еще много всего интересного!

Почему нельзя использовать кабель ПВС для проводки?

Кабель ПВС — это кабель, в котором используется медный проводник с ПВХ-изоляцией и ПВХ-оболочкой. Он может использоваться для различных электрических приборов, таких как лампы, удлинители, стиральные машины, утюги и т.д.

Однако кабель ПВС не рекомендуется использовать для проводки в стене или в качестве кабеля для подключения электрических розеток и выключателей. Это связано с тем, что кабель ПВС не имеет достаточной жесткости и механической прочности, чтобы выдерживать нагрузки, которые могут возникать при проводке в стенах или при установке внутри электрощитов.

Вместо кабеля ПВС для проводки в стенах рекомендуется использовать специальный провод для электромонтажа, например, провод ВВГнг-LS (маркировка ВВГнг-LS означает, что это кабель с медным жилами, в изоляции из ПВХ и с негорючей оболочкой). Он имеет более жесткую конструкцию и высокую механическую прочность, что позволяет использовать его в качестве кабеля для электрических розеток и выключателей, а также для проводки внутри стен.

Важно учитывать, что для электромонтажных работ лучше обращаться к специалистам, которые могут правильно подобрать и установить кабель в соответствии со всеми необходимыми требованиями и нормами безопасности.
