Расшифровка и Варианты Модификаций Кабеля ВВГ

При проведении или обновлении электропроводки в квартирах и частных домах чаще всего применяется кабель ВВГ. Широкий спектр использования, относительно низкая стоимость и хорошие технические характеристики делают такие провода пригодными для использования в сетях с напряжением до 1000 В и частотой 50 Гц (для частоты до 100 Гц также имеются специализированные виды). Если интересует, я также могу рассказать о «расшифровке кабеля ВВГ».

Предназначение

Область применения кабеля ВВГ достаточно разнообразна: его можно использовать на открытом воздухе, в жилых и промышленных помещениях, туннелях, электростанциях, коллекторах и т.п. Прокладывать такой кабель в земле без дополнительной защиты не рекомендуется, поскольку он не имеет брони. В качестве защиты при наружной прокладке используются кабельные лотки или гофротруба, иначе проводка может быстро выйти из строя.

Технические характеристики кабеля ВВГ

Стандартный кабель ВВГ – это силовой кабель с медными жилами в оболочке из поливинилхлоридного пластиката (ПВХ) и изоляции. Аббревиатура ВВГ расшифровывается как «винил-винил-голый» и сообщает нам характеристики кабеля:

В – материал, применяющийся в изоляции – ПВХ (не боится возгораний и не проводит огонь, благодаря чему его можно использовать в групповой прокладке);
В – материал оболочки, тот же негорючий ПВХ;
Г – у кабеля отсутствует оболочка, защищающая от внешних механических повреждений.

Если в названии кабеля присутствует первая буква «А», это говорит о том, что токоведущие жилы состоят не из меди, а из алюминия.

Параметры проводников могут различаться в зависимости от модификации кабеля и производителя, оптимально будет запросить у продавца паспорт изделия перед покупкой. Но существуют и общие для всех марок кабеля ВВГ характеристики:

• номинальное переменное напряжение – 0,66 или 1 кВ;
• количество жил – от 1 до 6;
• сечение жил – от 1,5 до 240 мм2;
• огнестойкость кабелей – не менее трёх часов;
• температурный режим эксплуатации — от -50°C до +50°C;
• допустимая температура перегрева в режиме краткосрочной перегрузки — +90°C;
• допустимая температура перегрева при коротком замыкании — от +160°C до +250°C (зависит от производителя);
• прокладка кабеля возможна при температуре до -15°C.

Жилы кабеля

Основой конструкции служат одножильные и многожильные провода сечением 1,5-250 мм2. Многожильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения – нулевую или заземления (обозначаются символом «+1»). Заземляющая жила (PE) имеет желто-зеленую изоляцию, нулевая (N) – голубую. Количество жил и сечение проводника указываются в маркировке кабеля, например, ВВГ 2 х 3,5 – это двухжильный кабель с поперечным сечением проводника 3,5 мм2.

Преимущество многопроволочных жил перед однопроволочными в большей гибкости, и чем тоньше проволоки внутри жил, тем больший изгиб при прокладке можно допустить, не повредив кабель. Но и стоимость таких кабелей, как правило, немного выше. Для одножильных проводов минимальный радиус изгиба ограничен десятью наружными диаметрами изделия, многожильных – от 7,5.

Сами жилы в многожильных кабелях могут быть не только круглыми, но и секторными – при такой форме отсутствуют воздушные прослойки внутри кабеля, что позволяет уменьшить диаметр провода, при этом делая его менее гибким. Бывают кабели и в плоском исполнении, их удобно прокладывать в штробах.

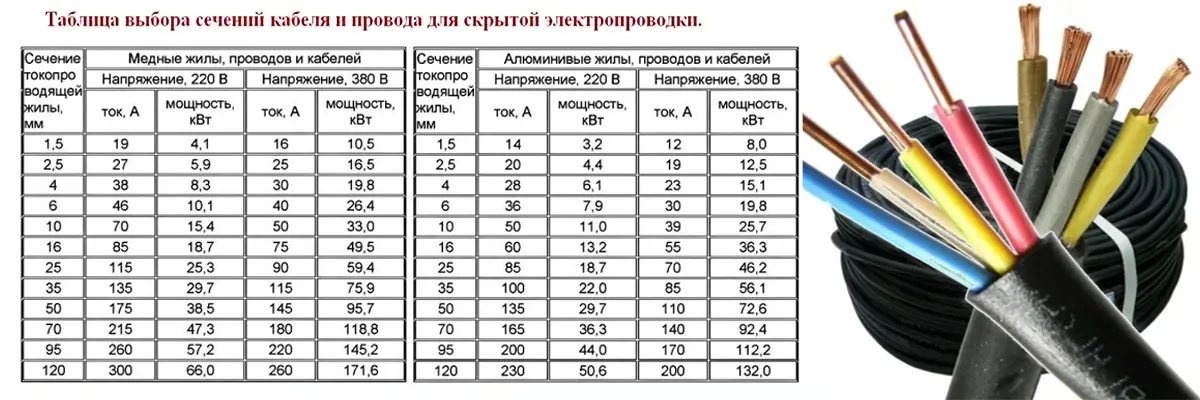

Не менее важная характеристика – допустимая сила тока. Это пропускная способность тока, которая зависит от сечения, количества токопроводящих жил и способа монтажа. Соответственно, сечение кабеля наиболее правильно подбирать именно по максимальному току. Чем больше сечение, тем шире кабель и тем больше тока он способен пропускать при меньшем сопротивлении. Минимальный ток равен 19 А, рассчитать длительно допустимый ток для кабелей ВВГ можно с помощью различных онлайн калькуляторов. Перед покупкой обязательно уточните спецификацию приобретаемого кабеля.

Модификации оболочки кабеля

Как уже было сказано, оболочка кабеля ВВГ изготавливается из поливинилхлорида, не поддерживающего горение при индивидуальной прокладке. В определенных ситуациях возникает потребность в дополнительных свойствах, которые встречаются в разновидностях ВВГ. Аббревиатура при этом дополняется вторичными буквами.

Популярные модификации ВВГ:

ВВГнг – расшифровывается как «не распространяющий горение». В состав изоляции входят специальные вещества, благодаря которым кабель не будет гореть даже при групповой прокладке.

ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами. Предназначен для прокладки в труднодоступных местах.

ВВГнг LS – от английского «low smoke», что переводится как «низкий уровень дыма». Негорючий ВВГ, который при воздействии огня почти не выделяет дым и газ, поэтому менее токсичен в отличие от простого ВВГнг. При прокладке пучком не требуют дополнительной защиты, используется в жилых помещениях с большим количеством людей.

ВГнг LSLTx – подвид ВВГнг LS, практически не токсичен и имеет низкие показатели дымовыделения. Может использоваться в местах с высокими требованиями пожарной безопасности (например, социальных учреждениях) и в системах аварийного освещения.

ВВГнг FRLS – «fire resistant, low smoke», что в переводе «огнестойкий, с низким уровнем дыма». Благодаря слюде в изоляционной оболочке устойчив даже к воздействию на него открытого огня до трёх часов. Минимум дыма и токсичных выделений. Подходит для группового монтажа и применяется на промышленных предприятиях, а также в системах пожаротушения.

ВВГнг HF – «halogen free», то есть «не содержащий галогенов». Токсичность дыма при горении понижается за счёт того, что оболочка кабеля не содержит галогенных веществ (в частности, хлора).

Ещё некоторые обозначения, которые вы можете встретить при подборе ВВГ кабеля:

ож (о) – однопроволочная жила.

мж (м) – многопроволочная жила.

к – круглая жила.

с – секторная жила.

п – плоское исполнение, жилы в кабеле расположены параллельно.

э – экранированный.

з – пространство между жилами кабеля заполнено винилом или синтетическим волокном для фиксации и предотвращения их повреждения во время эксплуатации.

Т – тропическое исполнение, устойчив к коррозии и плесени в условиях постоянной влажности и высокой температуры.

хл – холодостойкое исполнение, может эксплуатироваться при температуре до -60 °С.

Каждый вариант исполнения кабеля ВВГ имеет дополнительные свойства и улучшенные характеристики, и находит применение в определенных ситуациях. Для групповой прокладки кабелей, а также при монтаже проводки в пожароопасных помещениях и общественных зданиях, выбирайте продукцию с приставкой «нг». Ведь стандартный ВВГ всё же выделяет дым и токсичные вещества при горении, поэтому его рекомендуется использовать при наружной установке или в стационарном оборудовании за пределами зданий.

Кабель ВВГ широко применяется при электроснабжении в сухих и влажных помещениях, в жилых и административных зданиях, в промышленных сооружениях и на открытом воздухе. Учитывайте, что при наружной прокладке кабелю необходима дополнительная защита от механических повреждений и ультрафиолета.

Допустимо использовать кабель ВВГ и для прокладки в земле, если нет высоких механических нагрузок и низка вероятность коррозии. В любом случае, кабель в землю следует укладывать в трубе или кабельных каналах.

Относительно невысокая стоимость, хорошие технические показатели, простота монтажа и надежность конструкции – являются главными преимуществами кабеля ВВГ. Из недостатков нужно отметить сравнительно низкую гибкость, поэтому такой кабель не стоит применять для временных или подвижных устройств.

Если соблюдать правила эксплуатации кабель ВВГ прослужит до тридцати лет.
