Расшифровка, характеристики и применения кабеля ВВГ

В мире кабельно-проводниковой продукции кабель ВВГ, вероятно, занимает первое место по популярности. Этот тип кабеля широко используется как в строительстве и промышленности, так и в частных домовладениях. Если вам интересна расшифровка аббревиатуры «ВВГ«, то ознакомьтесь с данным типом кабеля подробнее.

Расшифровка названия ВВГ

Медный или алюминиевый кабель?

Если в маркировке кабеля стоит первой буква «А», то кабель алюминиевый, во всех остальных случаях — медный.

Первая «В» в аббревиатуре

У кабеля поливинилхлоридная изоляция (ПВХ пластикат).

Вторая «В» в аббревиатуре

Кабель также имеет защитную оболочку из поливинилхлорида.

Буква «Г» в аббревиатуре

У кабеля, в маркировке которого присутствует эта буква, отсутствует защитная броня.

Другие буквенные обозначения в наименовании кабеля

В названии также могут присутствовать другие обозначения, идущие после основных:

• Зп/з(заполнен) означает заполненность пространства между оболочкой и жилами;

• Ож(однопроволочная жила) — кабель выполнен из однопроволочной жилы;

• Нг(негорючий) указывает на степень негорючести;

• Буква «П» в конце аббревиатуры говорит о том, что кабель плоский.

После обозначения «нг» могут встретиться также символы, раскрывающие дополнительные свойства негорючести, такие как:

• LS(Low Smoke) кабель с пониженным дымо- и газовыделением;

• HF(Halogen Free) без галогенов, кабель не выделяет коррозионно-активные продукты;

• FRLS(Fire Resistance Low Smoke) огнестойкий кабель с пониженным дымо- и газовыделением.

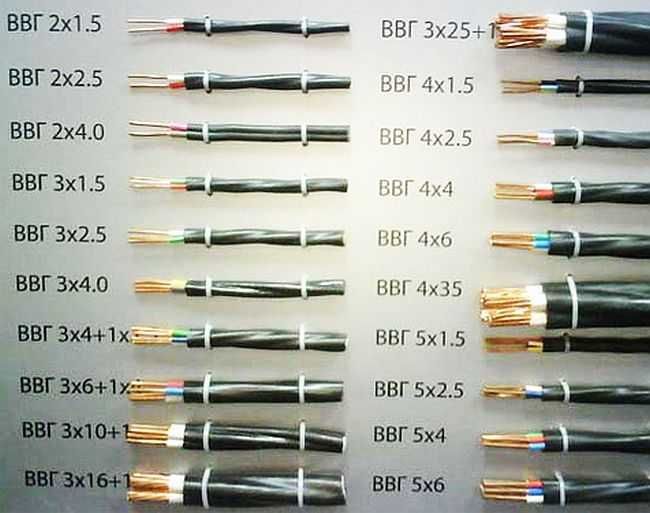

Структура жил кабеля

Кабель ВВГ имеет разнообразную структуру, так что вы можете встретить ВВГ с одной, двумя, тремя или более жилами(до 5 включительно). Отличие одножильных кабелей от многожильных состоит в гибкости. Например, одножильный кабель, относящийся к классу гибкости 1, менее гибкий, чем многожильный с классом гибкости 2. Причем цена на второй будет ненамного выше.

Не стоит путать структуру жил и проволок кабеля. Силовые кабели ВВГ могут иметь как однопроволочную, так и многопроволочную структуру, которую определяет форма и сечение жил кабеля:

Что значит «фасонная» жила?

Если о круглых жилах кабеля слышали все, то о значении фасонных знают немногие. Фасонная жила — это жила любой формы, кроме круглой.

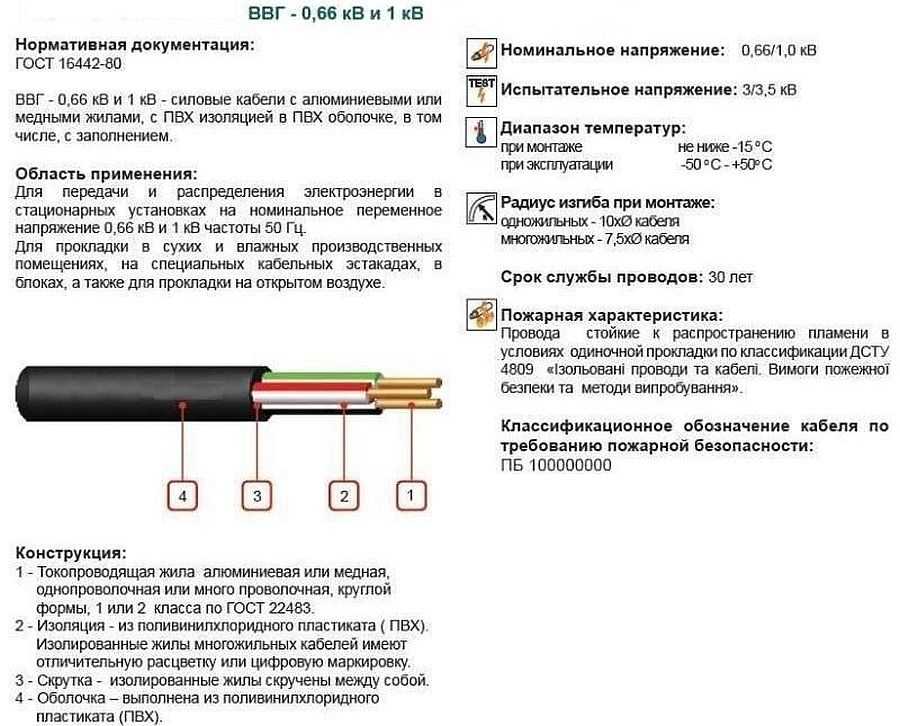

Характеристики кабеля ВВГ

Характеристика	Значение
Напряжение	400В, 660В, 1000В
Частота	50 Гц
Огнестойкость	На протяжении 180 минут
Температура эксплуатации	От -50 до +50 градусов по Цельсию
Допустимый нагрев жил кабеля при эксплуатации	+70 градусов по Цельсию
Температура монтажа	Не ниже -15 градусов по Цельсию
Количество жил	От 1 до 5
Изоляция	ПВХ пластикат, поливинилхлорид
Оболочка	ПВХ пластикат
Срок службы	До 30 лет с даты изготовления
Гарантийный срок	Не менее 5 лет

Хранить кабель лучше в сухом помещении, срок эксплуатации также может увеличиться, если избегать попадание влаги на кабель.

Для кабеля ВВГ допустимы следующие сроки эксплуатации:

• на улице — 2 года

• под навесом — 5 лет

• в помещении — 10 лет

Применение кабеля ВВГ

Основной областью применения ВВГ являются сети электричества с напряжением от 0,66 кВ и менее 1 кВ. Кабель рекомендуется для одиночной прокладки линий освещения и электропитания, а также при соблюдении условий огнезащиты, его можно использовать для групповой прокладки.

Из-за отсутствия защиты кабеля ВВГ, его не рекомендуется прокладывать внутрь поверхностей, содержащих горючие или трудногорючие материалы. Его также прокладывают на подвесных конструкциях, но нужно учитывать вес кабеля, чтобы не допустить свободного провисания.

Не рекомендуется открытая прокладка кабеля ВВГ по деревянным конструкциям во избежание механических повреждений. Для дополнительной защиты от повреждений лучше использовать защиту в виде труб, либо прочной гофры.

Возможна скрытая прокладка кабеля ВВГ, но при соблюдении требований к негорючести подстилающей поверхности. Его можно прокладывать под штукатуркой, в нишах или заготовленных кабельных трассах, причем лучшим вариантом для этого рода прокладки будет кабель ВВГнг-П, отличающийся долговечностью и высокой ремонтоспособностью.

ВВГ также широко применяется в обычных жилых помещениях в качестве электропроводки.

Коротко о главном

Кабель ВВГ имеет довольно неплохие характеристики и невысокую цену по сравнению с другими кабелями и, благодаря множеству типоразмеров, является кабелем широкого применения и используется повсеместно.
