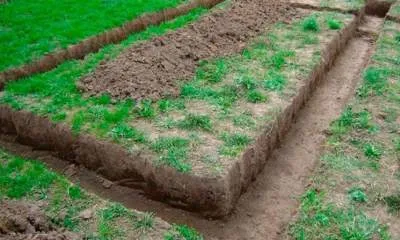

Траншея под ленточный фундамент — цель и методы копки, выравнивания дна и застилки

Правильно выкопанная траншея – первый шаг к установке прочного фундамента.

Её параметры зависят от нескольких показателей: состояния грунта, глубины с учетом будущей конструкции, климатических условий и других факторов. Чтобы обеспечить долговечность сооружения на десятилетия вперед, важно следовать рекомендациям по созданию траншеи для фундамента, учитывая особенности и нюансы данного процесса.

Чтобы постройка простояла несколько десятков лет, необходимо соблюдать правила создания траншеи под фундамент, знать нюансы и особенности процесса.

• Для каких типов фундаментов подойдет рытье траншеи?
• Как рассчитать размер и объем работ?
• Нанесение разметки на участок
• Как выкопать?
• Пошаговый порядок действий и технология копки
  • 5.1 Как правильно выровнять дно?
    • Чем застелить?
• Когда нужно укреплять стены?
• Как ускорить работы по разработке грунта?
• Распространенные проблемы и ошибки
• Заключение

Для каких типов фундаментов подойдет рытье траншеи?

Траншеи необходимы для установки ленточного фундамента. Остальные конструкции монтируются другими способами. Лента используется чаще других для частных домов, гаражей, небольших строений на территории садовых участков. При выполнении потребуется значительный расход материалов, но результат будет надежным и устойчивым.

Подходит для домов из:

• кирпича,
• блоков,
• керамзитобетона,
• шлакобетона.

Выдерживает тяжесть, независимо от количества этажей и объема строительства.

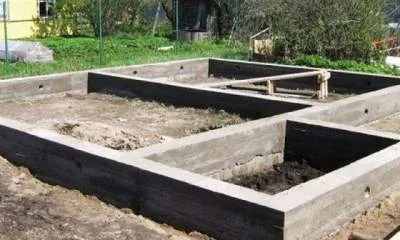

Внешне он представляет собой единую армированную конструкцию, напоминает ленту, залитую бетоном. Выполняется по контуру здания, проходит под несущими стенами. Допускается создание цоколей и подземных гаражей. Для этого его углубляют с учетом высоты дополнительных помещений. Свойства от этого не меняются. Типы:

1. Монолитный. Под него необходима траншея по всему периметру строения, с учетом перегородок. Строительная смесь заливается на месте в процессе работ.
2. Сборный. Готовые заводские блоки устанавливают в траншеи, после соединяют и укрепляют бетоном. Для зданий с цоколем и подземными помещениями не подходит, высок риск протечки по швам.

Как рассчитать размер и объем работ?

Глубина и ширина траншеи указываются в проекте дома, когда строительством занимаются профессионалы. Если он не предусмотрен, анализ проводится самостоятельно.

Учитываются:

• этажность, габариты будущего строения;
• соседствующие строения, глубина проведенных коммуникаций или их отсутствие;
• рельеф местности;
• глубина промерзания грунта;
• строение грунта, его однородность, пучинистость, наличие подземных вод и пр.

Регламентирует монтаж оснований зданий СП 22.13330.

Стандартная глубина закладки заглубленного ленточного фундамента в средней полосе России на 200 мм ниже уровня промерзания грунта. Если предусмотрен подвал, то на 200-300 мм ниже его основания. Для мелкозаглубленного фундамента строения глубина варьируется от 0,75 до 1 метра.

Ширина зависит от:

• параметров подошвы основания и его материала;
• рабочей зоны для установки опалубки и прохода (если требуется).

Объем земляных работ для прокладки траншей:

1. Планирование. Анализ необходимости выравнивания площадки под работы.
2. Определение формы строения, геометрии будущей траншеи. Рассчитывают параметры в кубических метрах без учета небольших неровностей. Для вычисления используют универсальную формулу. Траншею разбивают на несколько частей и просчитывают по отдельности объем каждой, после суммируется.

Формула: Vт =(В1+В2)/2*L*H, где:

• В1 – ширина верхнего среза;
• В2 – ширина дна;
• L – длина траншеи;
• H – глубина.

Профессиональные бригады для расчетов применяют Автокад, где воссоздается 3D и двухмерная модель производимых работ.

Помимо этого, на стоимость влияет:

• применение техники;
• объем ручных работ;
• способ отгрузки;
• сложность грунта.

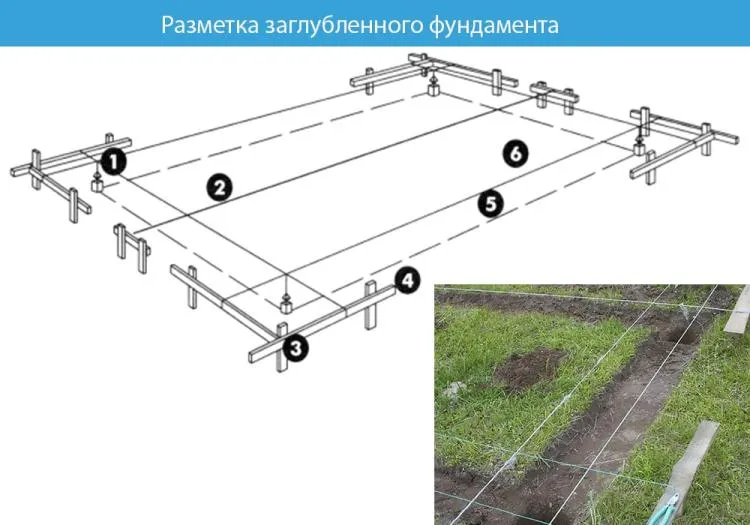

Нанесение разметки на участок

Правильная разметка – основа качества работ по прокладыванию траншей. Варианты:

• с помощью измерительных приборов: теодолит, лазерные нивелир и уровень.
• ручной способ с применением шнура, рулетки, колышков и гидроуровня.

Разметка формирует геометрически правильную форму здания, переносит план дома на участок, определяет положение относительно границ территории.

Как сделать разметку самостоятельно:

1. Определите базовую линию. Это положение одной из стен домов относительно других объектов (забора, построек, границ участка).

   Проводится на расстоянии не менее 3 метров под прямым углом от ориентира с помощью металлической рулетки. Вбивают 2 колышка, между ними натягивается шнур. Длина соответствует габаритам стены.

2. Постройте прямые углы по контуру будущего строения. Используйте готовые небольшие прямые уголки из деревянных досок или правило Пифагора. Отмерьте длину перпендикулярной стены и поставьте колышек, протяните шнур.

   Проверка угла: на получившихся линиях из шнура отделите с одной стороны 3 м, с другой 4 м. Вбейте контрольные колышки, к одному из них привяжите шнур длиной 5 м. Другой конец протяните по диагонали ко второму колышку, длина шнура должна совпасть. Если получился прямоугольный треугольник со сторонами 3 и 4 м, диагональю 5 м, значит все верно. Если нет, надо корректировать угол, пока не совпадет. Остальные углы строить по той же схеме, обязательно проверять.

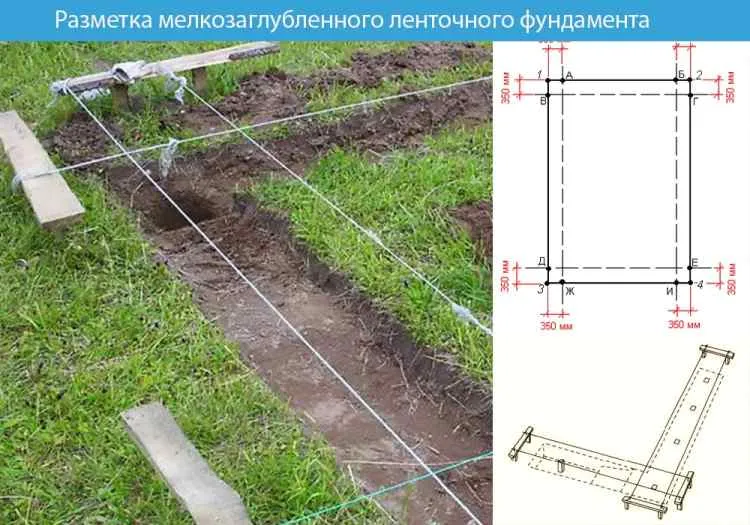

3. Для ленточного фундамента установите «скамеечки»: два колышка, соединенные между собой шнуром на ширину траншеи. Контур получится объемный, из двух линий по границе.
4. Границы несущих стен очерчиваются также, ориентируйтесь на план дома при нанесении разметки.

Перепроверяйте все углы, если дом прямоугольный. После того как траншея будет готова, исправить их будет сложно, есть риск получить кривые стены. Если дом нестандартной формы, пользуйтесь услугами специалистов с измерительными приборами.

Как выкопать?

Если глубина траншеи превышает 1 м, рекомендуется делать скошенные стенки, чтобы избежать осыпания грунта.

Ширина откосов:

• равна глубине при песчаной почве;
• ½ глубины при глинистой.

Оставьте место для земли, которая будет выкопана из траншеи, чтобы после ее беспрепятственно вывезти. Или использовать почву для укладки насыпей.

Способ выбирается на основании масштабов земляных работ, с учетом необходимой глубины. Варианты:

1. Механизированный. Применяется для разработки заглубленного фундамента. В процедуре участвует землеройная техника. Для небольших частных домов и дачных участков подходит экскаватор с обратной лопатой или экскаватор-погрузчик. После корректируется ручным способом с помощью лопаты.

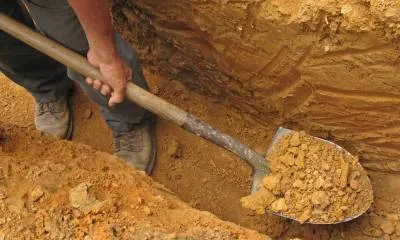

2. Ручной. Подходит при небольшом объеме работ, мелкозаглубленного фундамента.

Обратите внимание на состояние грунта. В некоторых случаях потребуется увлажнить участок, если поверхность сыпучая, либо разрыхлить, если спрессована. Для мерзлой почвы разумнее использовать технику с последующей ручной доработкой.

О том, как выкопать траншею экскаватором, расскажет эта статья, вручную — эта. Сколько стоит выкопать траншею под фундамент, можно узнать тут.

Пошаговый порядок действий и технология копки

Универсальная схема:

1. Снимается первый слой, ширина примерно 30 см. Плодородная земля отправляется для коррекции участка, устройства газона или огорода.
2. Выкопанный грунт отбрасывать не менее чем на 1,5 метра от траншеи. Лучше вывозить сразу.
3. Копать на безопасном расстоянии от соседних зданий и построек хозяйственного назначения, чтоб не задеть их фундамент.
4. Начинать с внешнего контура траншеи. Укрепление стенок производится в том же порядке.
5. После того, как углубление будет готово, сразу установить опалубку, чтобы грунт не успел поменять форму. Если такой возможности нет, оставить 20 см глубины не выкопанной, доделать, когда опалубка будет готова.

Не засыпайте грунт обратно, если ошиблись с глубиной. Он даст усадку, большой риск перекоса всего здания или фундаментной ленты.

Как правильно выровнять дно?

Первое, что нужно запомнить: нельзя засыпать грунт повторно, если образовались перекосы на дне траншеи. Земля уже наполнилась кислородом и при заливке фундамента просядет.

Если глубина позволяет, рекомендуется выровнять лопатой, то есть выкопать лишнее, проверяя по уровню. Допускается перепад не более 2 см по всей длине траншеи.

Чем застелить?

Процедура проводится, когда нет возможности выровнять дно лопатой, ставится заглубленный фундамент, проблемная почва, есть подземные воды. Если траншея неглубокая, строение планируется нежилое, применять дополнительную прослойку нет необходимости.

Способы:

1. Если фундамент сборный, достаточно уложить на дно траншеи мокрый песок и ровно утрамбовать его, слой до 15 см (глубина изначально должна учитывать наличие прослойки для выравнивания). Сверху укладывается слой щебня примерно такой же ширины.
2. Монолитный фундамент требует гидроизоляции и опалубки, чтобы цементное молочко не впитывалось в почву, материал сохранял форму и не подмывался водой. Дно утрамбовывается и прокладывается песчаной подушкой. После по всей длине дна выкладывают листы рубероида с нахлестом друг на друга.

   Нужно прикрепить его гвоздями к опалубке, по возможности замазать швы битумной мастикой. На верхней границе траншеи закрепить рубероид, чтобы в процессе заливки он не ушел в цемент. После установить арматурный каркас. Допускается дополнительный слой пленки перед рубероидом, но можно обойтись и без нее.

3. Еще один способ гидроизоляции – применение дренажных труб. Используется при близости грунтовых вод с целью высушить траншею. Предварительно вода выкачивается, укладывается прослойка: песок, гравий, геотекстиль до края внахлест, труба перфорированной стороной вниз, еще слой геотекстиля, песок, гравий.

При критичной близости грунтовых вод траншеи укрепляются и гидроизолируются с участием специалистов.

Когда нужно укреплять стены?

Если стены траншеи высокие или грунт песчаный и осыпается, помимо откосов в форме трапеции используют:

• сплошную опалубку (из широких досок, фанеры);
• шифер.

Такие меры помогают предотвратить попадание почвы в жидкий бетон при заливке фундамента. Рекомендуется обезопасить канаву таким способом если работы затягиваются, стены могут разрушаться от дождя или движения грунта.

Как ускорить работы по разработке грунта?

Максимально быстрый результат можно получить, если:

1. Применять землеройные машины: экскаватор или трактор.
2. Заранее подготовить территорию для складирования грунта, организовать оперативный вывоз с помощью самосвалов.
3. Начать работы поздней весной или ранним летом, когда земля успела прогреться, но еще не пересохла. Избегать дождливых дней.
4. Произвести четкие замеры с использованием технических устройств.
5. Установить опалубку сразу, укрепить стены при необходимости.

Если объем работ скромный, быстрее завершить их вручную. Так траншеи получатся аккуратнее и доработка не потребуется.

Распространенные проблемы и ошибки

Как не надо делать:

• копать вручную при крупных объемах работ — процесс затянется на неопределенное время, в итоге будет стоить дороже, чем найм техники;
• глубокий перекоп засыпать песком — разницу в глубине более 15 см рекомендуется ликвидировать с помощью бетона низкого класса;
• пренебрегать гидроизоляцией — грозит разрушением основания, недолговечностью постройки;
• не выравнивать дно, ставить опалубку на подставку — в результате вся конструкция разъедется после залития бетона;
• рыть траншею заранее — за время ожидания она может разрушаться и придется все переделывать.

Заключение

Чтобы постройка была надежной и не разрушилась в процессе эксплуатации, траншея под фундамент должна быть ровной, с прямыми углами. Обязательно выравнивается дно, при необходимости применяется гидроизоляция.

Для ускорения процесса рекомендуется пользоваться техникой, начинать работы в сухое время года. Пользуйтесь консультациями специалистов, следите за качеством услуг рабочих и не пренебрегайте мерами безопасности.

Как правильно выкопать траншею под фундамент?

Выкопка траншеи под фундамент — это важный этап при строительстве здания, и правильное выполнение этого этапа может существенно влиять на качество и долговечность всей конструкции. Вот некоторые основные шаги по правильной выкопке траншеи под фундамент:

1. Подготовка к маркировке. Определите границы фундамента на местности, с помощью маркировки, которую лучше провести с помощью метров, уровня или лазерного уровня.

2. Подготовка оборудования и инструментов. На данном этапе необходимо подготовить все необходимые инструменты, такие как кирки, лопаты, тачки, буры, гидравлический экскаватор и т.д.

3. Выкопка траншеи. Начните выкапывать траншею в соответствии с маркировкой, начиная от одного из углов и продвигаясь по контуру фундамента. Глубина и ширина траншеи зависят от размеров фундамента, типа грунта и условий местности. Рекомендуется учитывать толщину бетонной подушки под фундаментом, что поможет увеличить устойчивость всей конструкции.

4. Устранение неровностей и создание песчаной подушки. После того, как траншея будет выкопана, следует устранить все неровности и создать песчаную подушку на дне траншеи. Это необходимо для того, чтобы обеспечить равномерную нагрузку на фундамент и предотвратить деформацию конструкции в будущем.

5. Оформление краев траншеи. После того, как траншея будет выкопана, следует оформить ее края. Рекомендуется обработать края траншеи геотекстилем, чтобы уменьшить риск размывания грунта под действием воды.

6. Устройство опалубки и заливка бетоном. После того, как траншея будет готова, следует установить опалубку и заливать бетон, в соответствии с требованиями проекта и строительных норм.

При выполнении работ по выкопке траншеи под фундамент, следует придерживаться всех соответствующих строительных норм, проектных решений и требований техники безопасности. Если у в

…сети есть подземные коммуникации, следует учитывать их расположение и взаимодействие с фундаментом.

В целом, выкопка траншеи под фундамент — это ответственный этап строительства, и его качество может существенно влиять на долговечность всей конструкции. Чтобы правильно выкопать траншею, рекомендуется обратиться к специалистам или следовать проекту и рекомендациям строительных норм.
