Устройство и размеры траншеи под фундамент

Траншея, выкопанная под будущий фундамент, играет роль фундаментальной структурной детали, которая принимает на себя все нагрузки, идущие от здания и грунта. Корректное устройство данной траншеи обеспечивает создание надежного, крепкого и стойкого фундамента.

Проект и подготовка площадки

Первый этап – работа над проектом, и выполнение геолого-геодезических изысканий, позволяющих выявить:

1. Особенности грунта.
2. Количество слоев почвы.
3. Глубину залегания грунтовых вод.
4. Установить уровень промерзания почвы в зимнее время.

После проведения данных исследований инженеры-проектировщики смогут точно определить какое основание для будущей постройки в указанной местности будет наиболее надежным и долговечным. От этого зависит и то, каким будет котлован под выбранное основание. На выбранном месте делается разметка территории, с учетом необходимости обеспечения подъезда транспорта и техники. В соответствии с планом размечают границы ямы под фундамент, подъездные пути и места прокладки будущих коммуникаций.

Самым востребованным и оправдывающим надежды владельцев будущего жилья признано ленточное основание. Котлован для фундамента такого типа представляет собой канаву определенной глубины и установленной ширины. Траншея под фундамент должна быть выкопана в конце лета или в середине осени. Зимой такие работы проводить не экономично и довольно сложно из-за промерзания почвы в месте строительства.

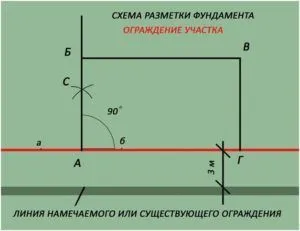

В соответствии с требованиями технологического процесса и правилами проведения работ составляется схема разметки фундамента.

Чтобы выкопать фундамент, точнее яму для него, потребуется выполнить точную разметку территории, определив расстояние от ближайшей дороги или автомобильной магистрали, пешеходных дорожек и соседских построек. На месте будущего котлована вырубают ненужную крупную растительность, снимают плодородный слой почвы, вывозят с участка дерн, ровняют площадку и после этого приступают к окончательной разметке.

Уже на этой схеме отмечены все прямые углы, расстояние до ограждений участка, длина и ширина котлована. Строителям предстоит перенести полученную схему на территорию участка, соблюдая все намеченные размеры.

Подготовительные работы

Перед тем как выкопать траншею под фундамент нужно разметить ее границы в соответствии с данными и параметрами, перенесенным с плана, на участке вбивают колышки и натягивают шнурку, строго следя за созданием прямых углов.

Отмерив установленную ширину будущей траншеи, вбивают второй ряд колышков и натягивают параллельную шнурку, отмечая границы ленты основания.

Размеры траншеи зависят от типа фундамента:

1. Мелкозглубленный имеет ширину не менее 60 см, и глубина его составляет 50-60 см. он предназначен для легковесных малоэтажных сооружений.
2. Глубокозаглубленный копают на глубину до 2 м, что гарантирует расположение подошвы основания ниже уровня промерзания грунта. Ширина такой ленты зависит от материала, из которого планируется возводить здание. В большинство случаев она составляет 70 см.

Строители, которые знают, как копать траншею под фундамент, делают ее значительно шире, чем само основание дома. Это обусловлено тем, что предстоит в самой траншее собирать опалубочную конструкцию и необходимо учесть толщину деревянных щитов, используемых для выполнения данный операции.

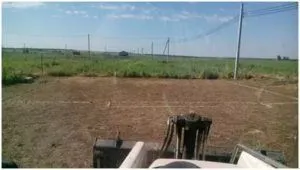

Перед копкой ковшом разметку можно выполнить песком.

Как выкопать фундамент под домом? Для рытья траншеи под фундамент ковшом экскаватора вычисленная глубина поддерживается постоянно, но после завершения работ нужно будет аккуратно подровнять края канавы, чтобы можно было качественно установить опалубку. Что касается второго параметра, то ширина котлована, который предстоит разрабатывать с помощью строительной техники, не превышает 40 см. После выравнивания внутренней поверхности канавы ее параметры будут точно соответствовать указанным на плане.

Выкопать фундамент, используя экскаватор проще и быстрее, кроме того при такой копке правильно соблюдаются основные размеры котлована под фундаментом дома. Однако проведение данных работ требует значительных материальных затрат и тщательной подготовки подъездных путей к месту строительства. Обустройство котлована под дом занимает достаточно времени и требует строгого соблюдения всех размеров, полученных путем точных расчетов.

Копка с использованием тяжелой техники

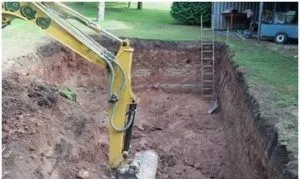

Разработку котлована под фундамент чаще всего проводят ковшом экскаватора. Такая копка требует от строителей и проектировщиков знания как правильно определить глубину канавы.

Цикл работы экскаватора – резка грунта, выбор материала, поворот платформы и сброс (выгрузка) отработанного грунта. Чтобы обеспечить эффективную и бесперебойную работу техники, необходимо создать условия, подготовив надежную площадку.

Перед ямой нужно подготовить площадку для размещения остальной техники и позаботиться о возможности свободного вывоза лишнего грунта.

Разработка котлована под дом начинается после того, как экскаватор будет установлен на расстоянии не менее метра перед ямой. Заранее определяются и параметры откосов ямы. Чем большей глубины канавы выкапываем, тем более пологими делаем откосы.

Котлованы, разработанные ковшом, отличаются глубиной и значительными размерами. Определив глубину котлована в соответствии с данными об уровне промерзания грунта, ширину и длину его устанавливают в зависимости от особенностей и параметров основания постройки.

Кока ковшом позволяет создать котлован правильной трапециевидной формы, гарантируя отсутствие риска осыпания. Следует принять во внимание и уровень залегания грунтовых вод. От этого зависит степень необходимости использовать гидроизоляционные материалы, выстилая ими дно и боковины ямы. Именно от уровня залегания подпочвенных вод зависит угол наклон боковин котлована. Рытье котлована ковшом осуществляется в сухую погоду, что позволит избежать размывания краев ямы дождевой водой и облегчает вывоз отработанной почвы.

Обязательное условия, которое всегда соблюдается при выполнении работ с помощью экскаватора – получение подтверждения отсутствия на данном участке подземных коммуникаций.

Рытье траншей вручную

Если по принятому решению в соответствии с особенностями местности или почвы копаем фундаментную траншею вручную, то в первую очередь правильно размечаем участок и границы канавы. Определив и отметив ширину траншей, а она должна превышать данный параметр основания не менее, чем на 20 см, нужно вычислить глубину котлована.

Минимальная ширина каждой траншеи внешнего периметра составляет 60 + 20 = 80 см. это обусловлено тем, что ширина основания должна немного превышать толщину стен, а кроме того в канавах монтируется опалубка. Глубину определяет уровень грунтовых вод и глубина промерзания грунта. Длина траншей зависит от конструктивных особенностей здания и его геометрии.

Рытье котлована под ленточное основание выполняется в строгом соответствии с разметкой.

В том случае, когда осуществляется ручная копка границы траншей строго определены и при необходимости сразу после сооружения опалубочной конструкции дно и стенки канав выстилаются гидроизоляцией. Для удобства работ возле траншеи, которую вырыли своими руками, располагают технику, предназначенную для вывоза отработанного грунта. Если это садовые тачки, то землю распределяют в пределах участка.

Дальнейшие манипуляции проводят в установленной последовательности:

1. Первым делом выкапывают канавы по всему внешнему периметру.
2. После завершения работ приступают к копке траншей под внутренние несущие стены.
3. Дно каждой вырытой ямы уплотняют, отсыпают песком, проливают водой и вновь уплотняют.

Разработанный грунт должен быть отброшен не менее, чем на 1,5 м, это позволит свободно перемещаться по участку и выполнить сборку армировочного каркаса на краю ямы.

Как правильно и в какой последовательности выполнять все перечисленные работы для того, чтобы обустроить качественный котлован под фундамент частного дома, показано на видео.

Соблюдение рекомендаций опытных мастеров позволит быстро и качественно выполнить работы, связанные с копкой котлована или траншей под различные фундаменты легких и тяжеловесных зданий. Прежде чем приступить в разработке котлована и решить, стоит ли все сделать своими руками, нужно правильно рассчитать не только параметры траншей, но и свои силы и материальные возможности.

Как правильно выкопать траншею под фундамент?

Выкопка траншеи под фундамент — это важный этап при строительстве здания, и правильное выполнение этого этапа может существенно влиять на качество и долговечность всей конструкции. Вот некоторые основные шаги по правильной выкопке траншеи под фундамент:

1. Подготовка к маркировке. Определите границы фундамента на местности, с помощью маркировки, которую лучше провести с помощью метров, уровня или лазерного уровня.

2. Подготовка оборудования и инструментов. На данном этапе необходимо подготовить все необходимые инструменты, такие как кирки, лопаты, тачки, буры, гидравлический экскаватор и т.д.

3. Выкопка траншеи. Начните выкапывать траншею в соответствии с маркировкой, начиная от одного из углов и продвигаясь по контуру фундамента. Глубина и ширина траншеи зависят от размеров фундамента, типа грунта и условий местности. Рекомендуется учитывать толщину бетонной подушки под фундаментом, что поможет увеличить устойчивость всей конструкции.

4. Устранение неровностей и создание песчаной подушки. После того, как траншея будет выкопана, следует устранить все неровности и создать песчаную подушку на дне траншеи. Это необходимо для того, чтобы обеспечить равномерную нагрузку на фундамент и предотвратить деформацию конструкции в будущем.

5. Оформление краев траншеи. После того, как траншея будет выкопана, следует оформить ее края. Рекомендуется обработать края траншеи геотекстилем, чтобы уменьшить риск размывания грунта под действием воды.

6. Устройство опалубки и заливка бетоном. После того, как траншея будет готова, следует установить опалубку и заливать бетон, в соответствии с требованиями проекта и строительных норм.

При выполнении работ по выкопке траншеи под фундамент, следует придерживаться всех соответствующих строительных норм, проектных решений и требований техники безопасности. Если у в

…сети есть подземные коммуникации, следует учитывать их расположение и взаимодействие с фундаментом.

В целом, выкопка траншеи под фундамент — это ответственный этап строительства, и его качество может существенно влиять на долговечность всей конструкции. Чтобы правильно выкопать траншею, рекомендуется обратиться к специалистам или следовать проекту и рекомендациям строительных норм.
