Как обеспечить утепление наружных канализационных труб

На чтение 10 мин Просмотров 14.1к. 13.12.2020

При отсутствии общих коммунальных систем водоснабжения и канализации в загородном доме, обеспечение водой и решение вопросов отвода сточных вод становятся сложной задачей для владельцев. Кроме обеспечения доступа к питьевой воде, необходимо также решить вопросы отведения серых стоков и канализации, уделяя внимание утеплению труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

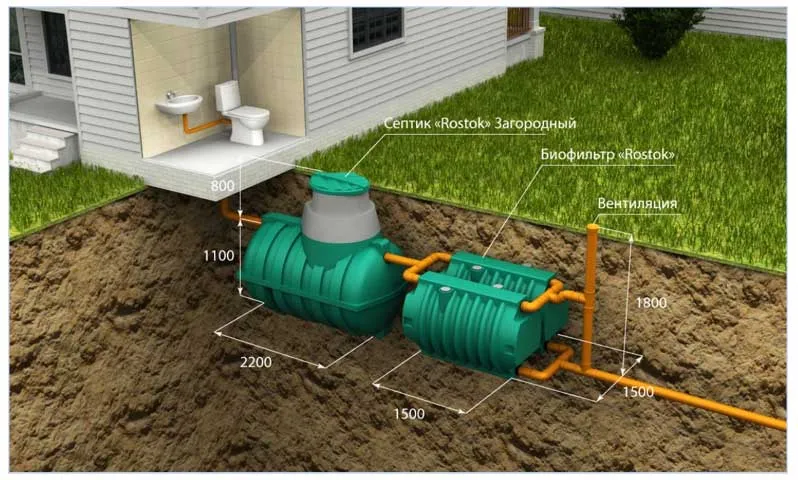

Рис. 1 Канализация частного дома — устройство

1. Нужно ли утеплять канализацию и проблемы при замерзании труб
2. — общепринятые способы
3. Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания
4. Обогрев внешней канализации с помощью кабеля
5. Утепление посредством теплоизоляционных материалов
6. Стекловата
7. Минеральная вата
8. Фольгированный изолон
9. Пенопласт
10. Пеноплекс ЭПП
11. Как утеплить канализацию в частном доме

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

• Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
• Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
• Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе — в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

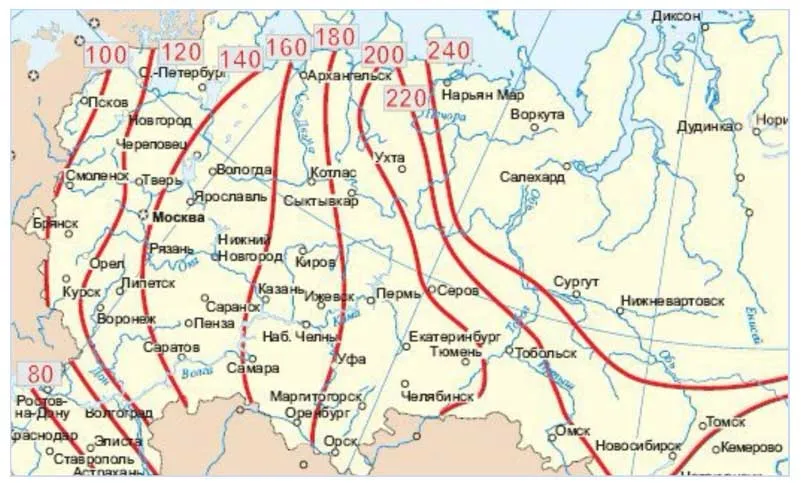

Рис. 2 Карта уровня промерзания грунта — пример

— общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

• Углубление в земле. Для реализации данного метода обязательное условие — помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
• Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
• Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
• Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант — помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

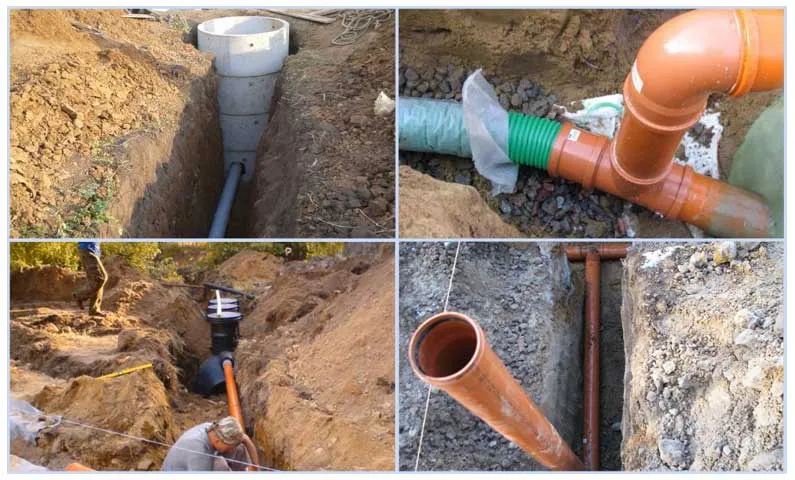

Рис. 3 Монтаж труб в траншею

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

• При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ — это приведет к высоким финансовым расходам.
• Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
• Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

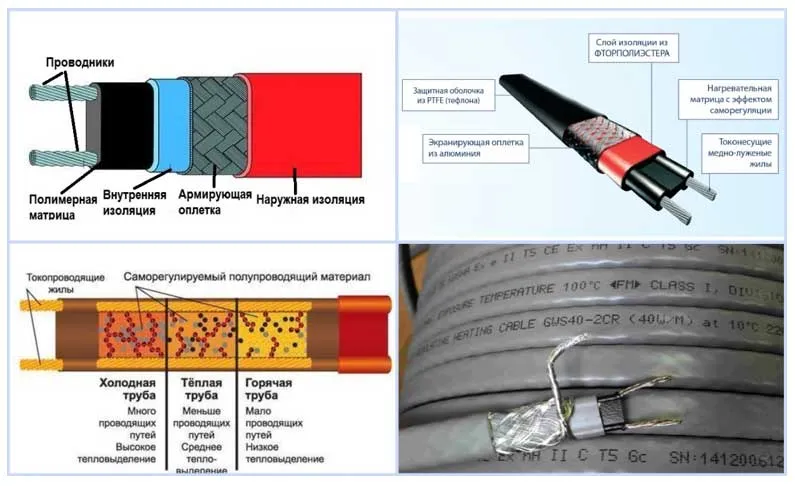

Рис.4 Теплоизоляция канализации греющим кабелем – вид провода

Статья по теме:

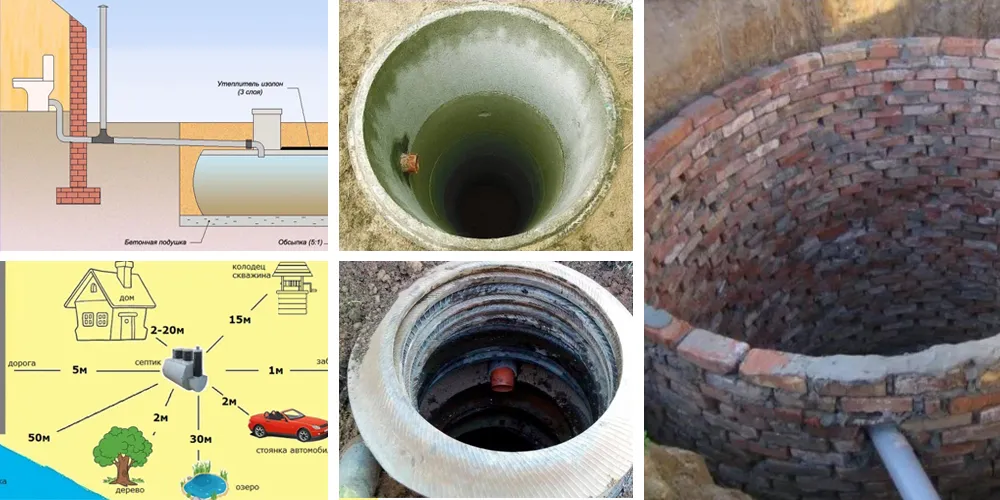

Канализация на даче – варианты, схемы устройства и монтаж. Если нужно обустроить канализацию на даче, то в отдельной статье читайте про все возможные дорогие и дешевые варианты обустройства канализации на даче. Нюансы, виды, схемы.

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант — помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:

• Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у.е.
• С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
• Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.

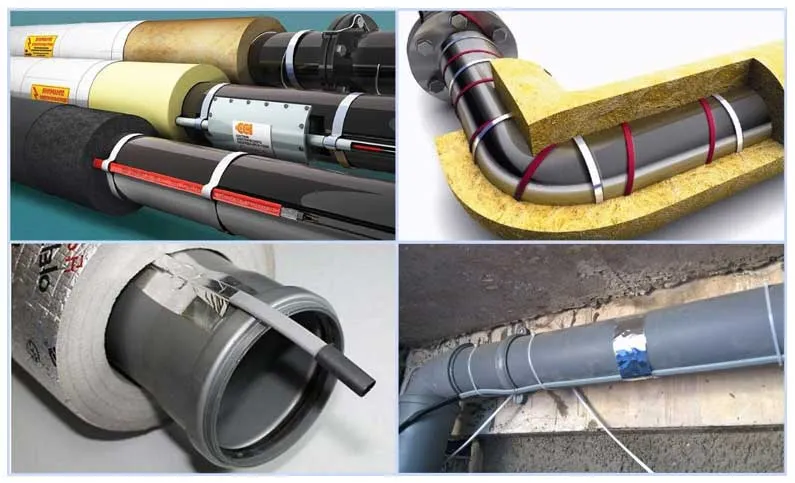

Рис. 5 Утепление труб канализации греющим кабелем — схемы расположения

• Силу нагрева кабеля можно регулировать или подключать его в режиме, зависящем от наружной температуры. Если хозяева длительное время отсутствовали в загородном доме и трубы замерзли, их в любое время можно разморозить.
• Электрокабель часто укладывают в канавку оболочки специально изготовленного для этих целей утеплителя.

На рынке представлены два вида нагревательных электрокабелей: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубы, увеличивая тепловыделение на холодных участках — естественно, что стоимость их выше, чем обычных резистивных видов.

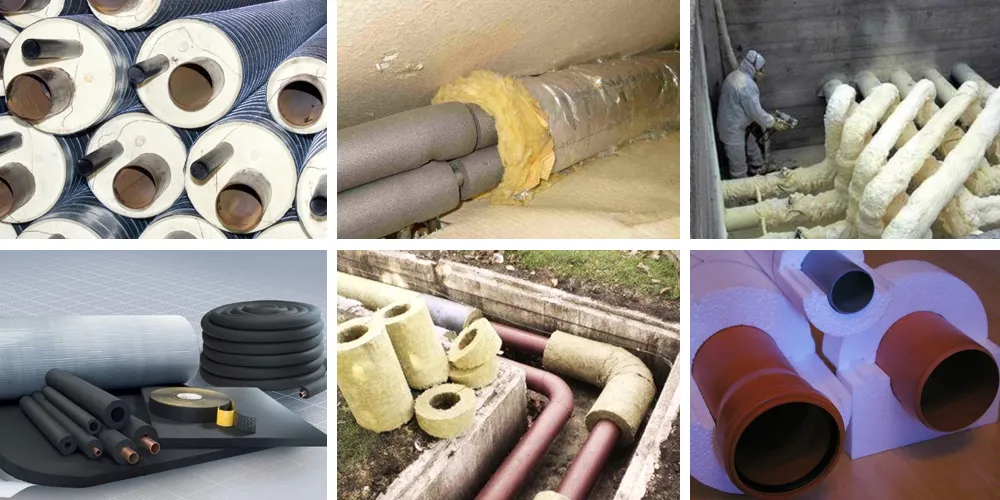

Утепление посредством теплоизоляционных материалов

Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.

Стекловата

Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги — это существенно удешевляет процесс изготовления.

Рис. 6 Утеплитель для труб канализации из стекловаты

Волокна толщиной 3 — 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:

• Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
• Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
• Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
• Материал является экологически чистым и безвредным для здоровья человека.

К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.

Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу — это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.

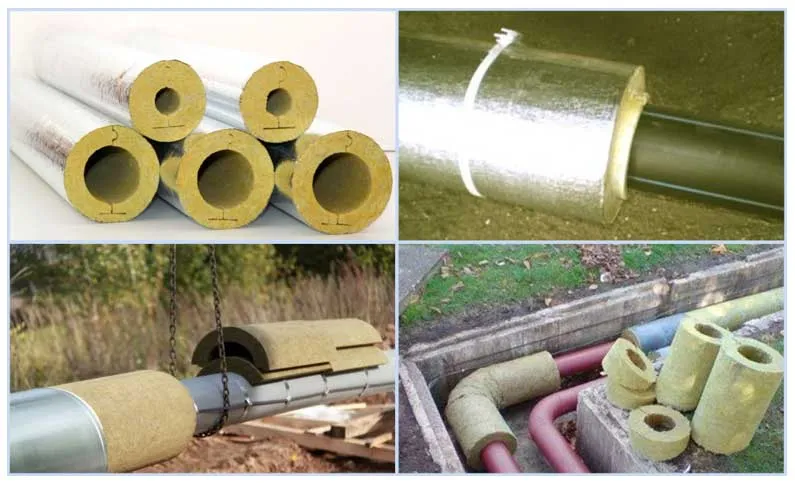

Рис.7 Теплоизоляция канализационных труб в земле минватой

Минеральная вата

Минвата выпускается двух типов — шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях — благодаря этим свойствам она имеет очень ограниченное применение.

Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:

• Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
• Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
• Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
• В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.

Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.

Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.

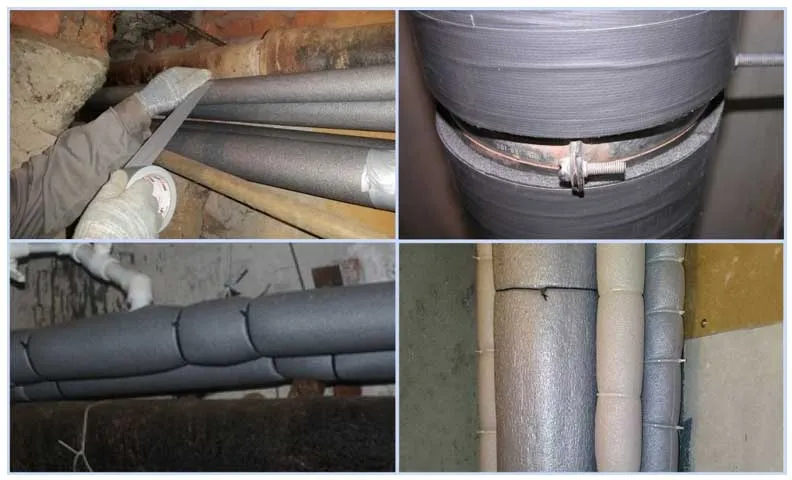

Рис. 8 Изолон – внешний вид и применение

Фольгированный изолон

Изолон (еще одно популярное название материала — Пенофол) является продуктом, полученным из вспененного полиэтилена, выпускается в виде фольгированных рулонов, иногда покрытых клеевой пленкой, для утепления трубопроводов используются цилиндрические оболочки разных диаметров с разрезом посередине.

Основные свойства материала следующие:

• Теплопроводность в среднем составляет 0,04 Вт./м*C., что обуславливает его широкое использование качестве теплоизолятора.
• Материал имеет низкое водопоглощение около 0,1% и паропроницаемость, хороший показатель пластичности (удлинение может достигать 250%), обладает высокой степенью шумоподавления (до 20 дБ.)
• Изолон может работать в диапазоне температур от -60 до +125 С., не поддерживает горение, имеет высокий срок службы.

Изоляция изолоном подземных линий вследствие его низкой плотности практически не применяется, материал очень часто используют при теплоизоляции всех видов трубопроводов внутри помещений.

Рис. 9 Защита канализации от промерзания труб пенопластовой скорлупой

Пенопласт

Пенопласт (пенополистирол) является продуктом, полученным из вспененного полистирола, имеет в составе до 98% воздуха, материал обладает следующими основными техническими характеристиками:

• Его теплопроводность лежит в диапазоне от 0,03 до 0,04 Вт./м*C., температурный рабочий диапазон составляет от — 200 до + 80 С.
• Пенопласт имеет высокий показатель жесткости и различную степень плотности в зависимости от марки, не напитывает влагу, боится ультрафиолетового излучения.
• Материал может эксплуатироваться длительное время (около 40 — 50 лет) без потери своих физических качеств.

Основным преимуществом пенопласта является его невысокая стоимость и простота монтажа оболочки, позволяющая справиться с задачей установки одному человеку в короткое время.

Производитель выпускает пенопластовые оболочки для утепления трубопроводов из двух или более сегментов, которые могут быть сделаны под заказ, они легко монтируются при помощи скотча, клея или хомутов.

Пенопластовая скорлупа является практически идеальным материалом для изоляции подземных трубопроводов благодаря своей низкой цене, жесткости и влагонепроницаемости, поэтому широко используется в качестве утеплителя канализационных магистралей.

Еще одно важное преимущество пенопластовых оболочек — возможность разборки конструкции без разрушения утеплителя при ремонтных работах.

Рис.10 пеноплексом

Статья по теме:

Все для теплоизоляции труб – материалы, применение, технология монтажа. На нашем сайте есть отдельная статья подробно рассказывающая про все виды теплоизоляционных материалов, применяемые внутри дома или на улице. Почитайте, возможно будет интересно.

Пеноплекс ЭПП

Экструдированный пенополистирол (ЭПП) является одним из видов пенопласта, выпускаемым по иной технологии посредством выдавливания цилиндрической оболочки или плиты из экструдера. Он обладает всеми положительными параметрами пенопласта, но в отличие от него имеет высокую жесткость и чуть меньшую теплопроводность (около 0,03 Вт./м*C.), срок службы материала составляет около 50 лет.

При утеплении трубопроводов пеноплексовой скорлупой производится работа, аналогичная использованию пенопласта — сегменты оболочки ставятся на трубы со сдвигом и защелкивается в замках, для страховки их фиксируют скотчем.

Как утеплить канализацию в частном доме

Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.

Рис.11 в частном доме изолоном

Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик — это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов — пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.

Нужно ли утеплять канализационную трубу под домом?

Вообще говоря, канализационную трубу под домом необходимо утеплять, если находится в зоне переохлаждения почвы зимой или если вода в трубе может замерзнуть в холодное время года.

Если труба проходит через незащищенную зону или в зоне низких температур, то ее необходимо утеплять. Это поможет предотвратить замерзание отходов и помочь избежать повреждения трубы из-за расширения льда внутри.

Кроме того, утепление канализационной трубы может снизить риск образования конденсата, который может привести к различным проблемам, таким как коррозия трубы и появление плесени.

Наконец, утепление канализационной трубы может уменьшить риск затопления и других проблем, связанных с замерзанием воды в трубе.

В целом, утепление канализационной трубы под домом может сэкономить вам деньги в долгосрочной перспективе, предотвратить повреждение трубы и снизить риск возникновения проблем.
