Укладка электропроводки в потолке без использования гофры — варианты разводки и последующий монтаж в квартире

Для каждого владельца недвижимости наступает время, когда требуется определиться с выбором наиболее подходящей электрической проводки в его сооружении.

Гофра в стенах

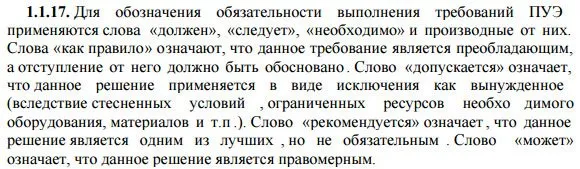

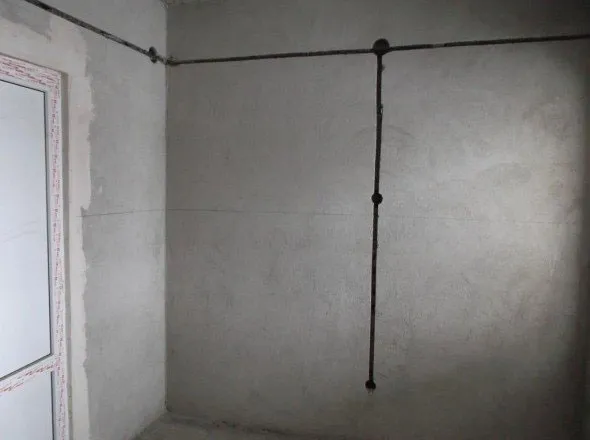

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

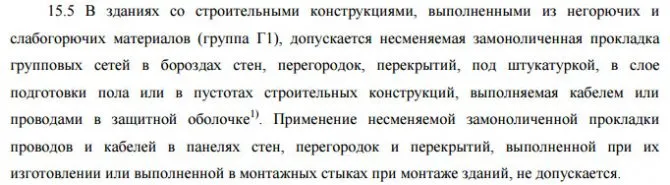

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

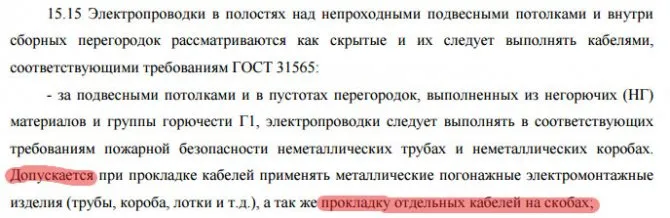

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Нюансы прокладки для разных поверхностей

Для укладки проводки в квартире или доме используют такие способы:

• открытый, с креплением кабелей непосредственно к поверхности;
• в металлическом или пластиковом рукаве;
• с использованием стальных или ПВХ труб;
• с применением кабель-каналов;
• штрабление с дальнейшим оштукатуриванием;
• с использованием керамических скоб и изоляторов.

При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.

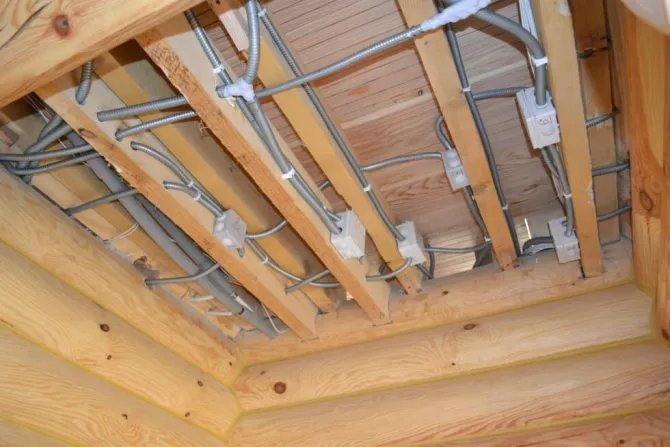

Деревянный потолок

Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.

Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.

Железобетонные плиты

В этом случае укладка электрической проводки выполняется 2 способами:

1. Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
2. Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.

Деформация стен

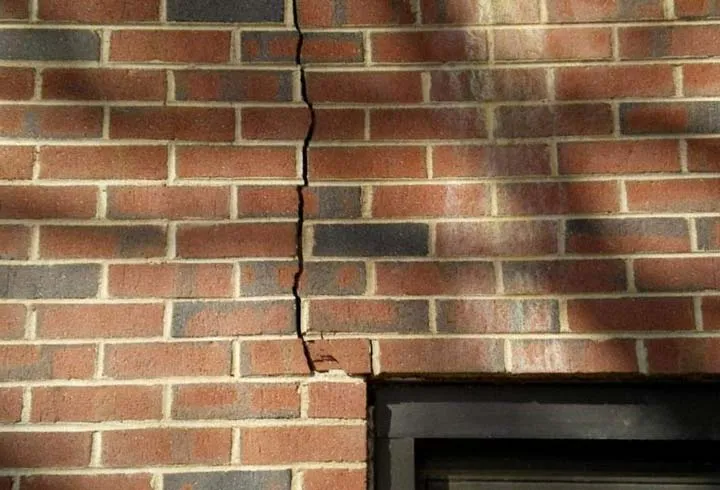

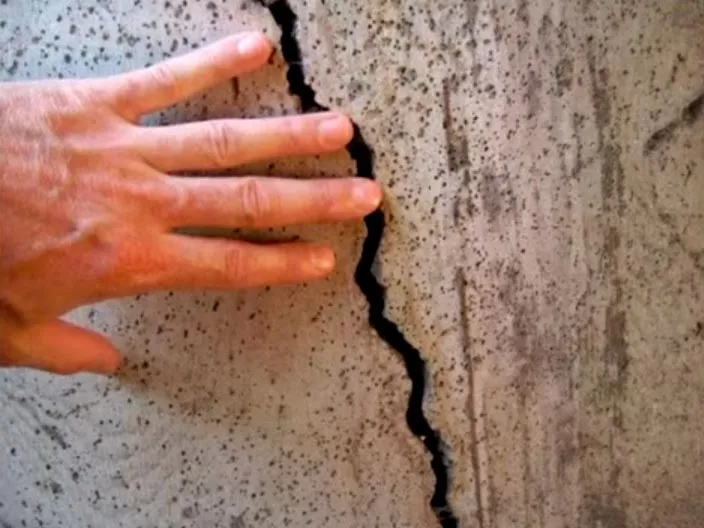

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Советы и рекомендации

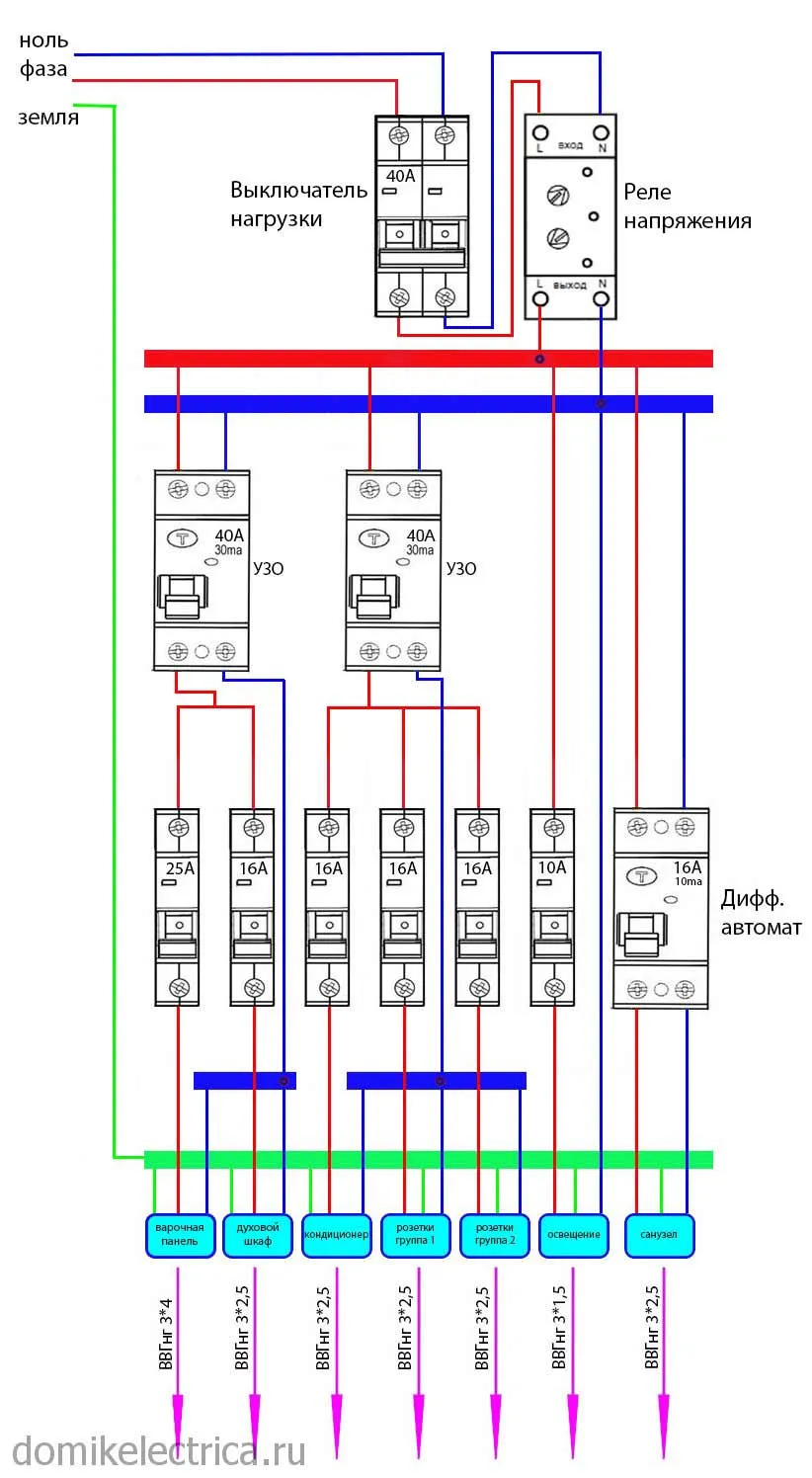

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.
Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

1. Не потребуется выравнивать поверхность.
2. Сохранение привлекательного внешнего вида.
3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Следы от кабеля на обоях

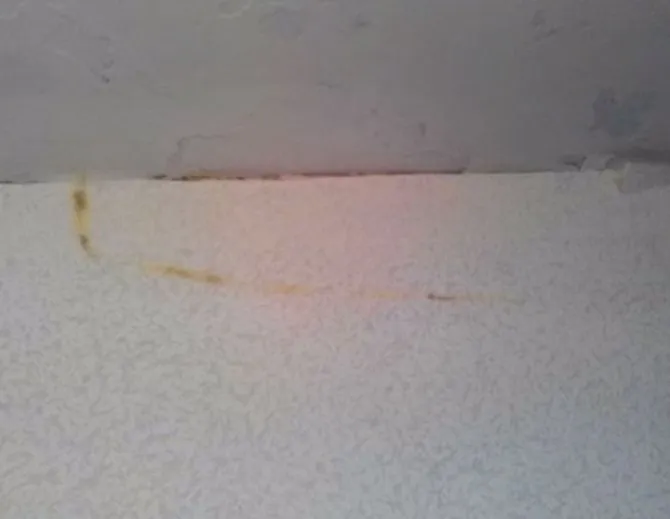

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

• об увеличении естественных утечек тока голого кабеля под штукатуркой

• и про возможное влияние компонентов штукатурки на изоляцию

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США в сети напряжение 110 В, а в России 220 В?

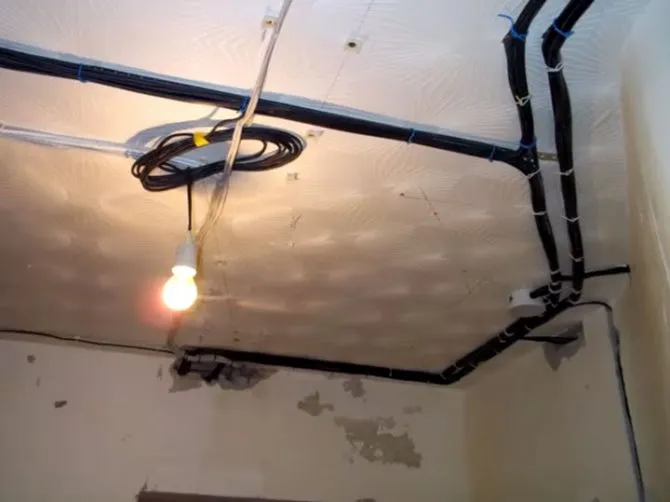

Гофра на потолке

• монтаж кабеля на потолке без гофры допускается

• экономит кучу денег

• экономит время на саму работу

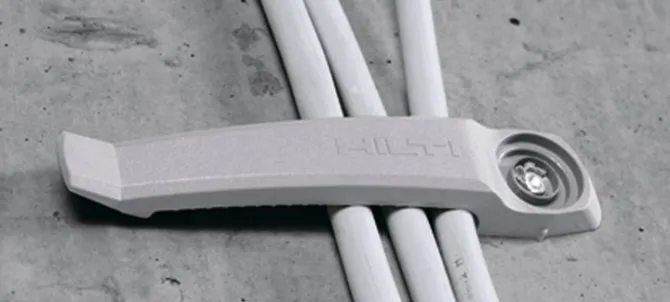

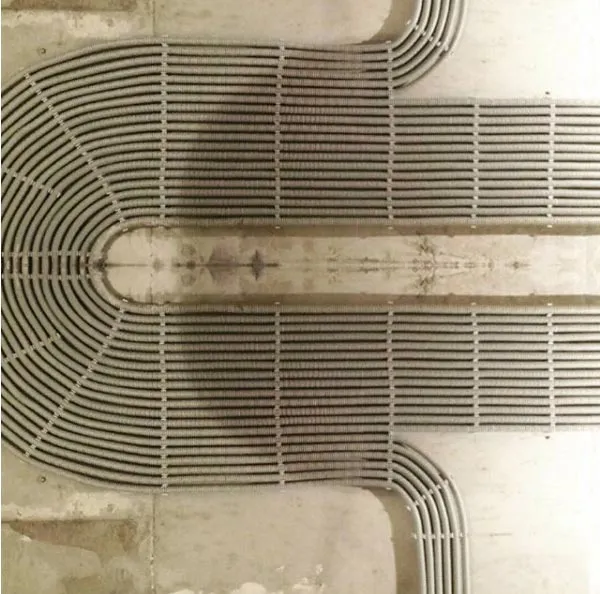

При этом практически всегда имеется в виду прокладка кабелей в пучках.

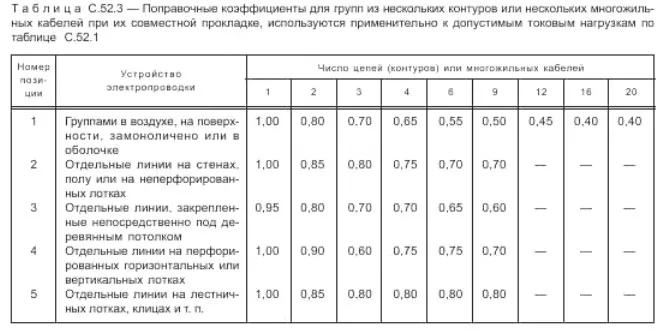

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Нужно ли использовать гофру при прокладке электрических кабелей и проводов?

Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё? Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки.
Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.

Наведенное напряжение

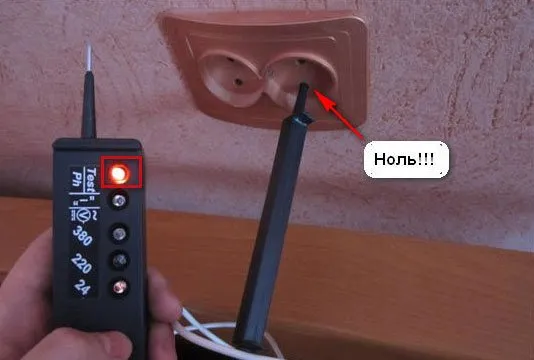

Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание.

В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.

Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому.

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

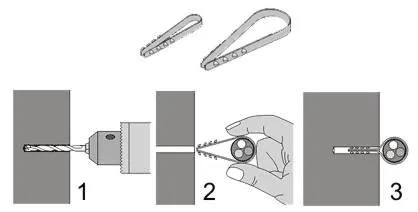

Способ крепления

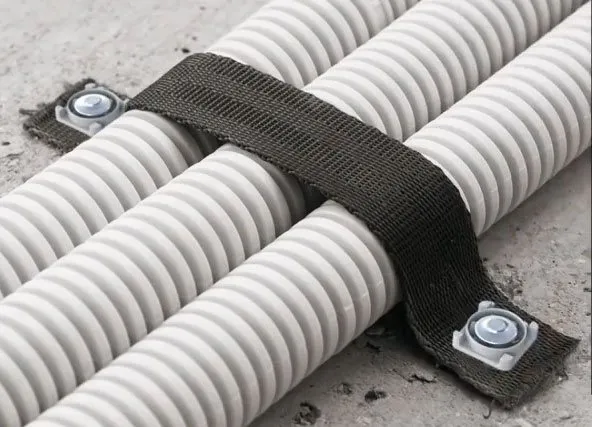

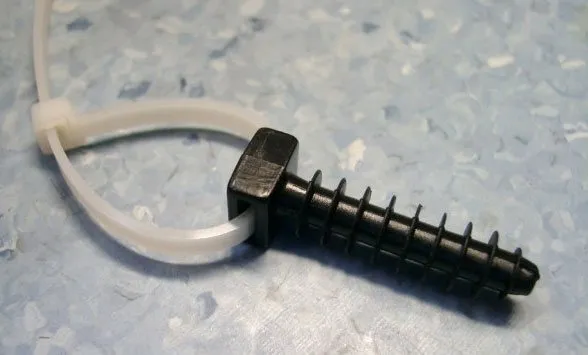

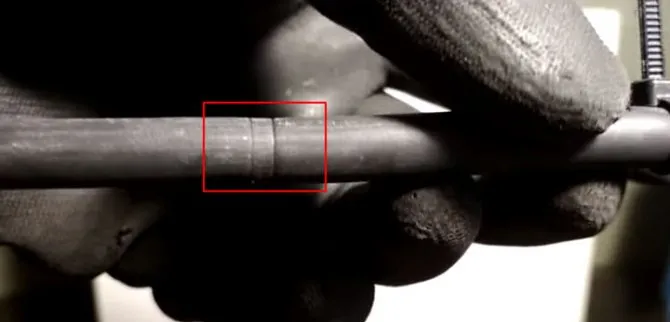

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.
