Подключение биметаллических радиаторов — детальное рассмотрение каждого метода.

Виды отопительных систем

Существует пара разновидностей данной системы. Одна из них обычно используется в многоквартирных домах, в то время как другая, более эффективная, доступна для выбора владельцам частных домов. Теплоноситель проходит через всю систему отопления здания по одной трубе.

Однотрубная система

Теплоноситель проходит через всю отопительную систему здания по одной трубе. Этот вариант позволяет сэкономить на подключении, но есть несколько существенных минусов:

• Не позволяет жильцам дома выставить нужную им температуру обогрева;
• Есть риск, что владельцы квартир на первом этаже останутся без тепла. Теплоноситель, дойдя до них, может уже быть остывшим.
• В случае, когда происходит авария на теплосети, отключается весь стояк;

Система с одной трубой имеет вертикальную или горизонтальную разводку. Горизонтальную ставят в жилища с малой этажностью, в домах с одним или двумя этажами максимум. Многоэтажные здания оснащаются вертикальной разводкой.

Двухтрубная система

Состоит из двух труб. По подающий трубе подается горячий теплоноситель в радиатор, и дальше по обратной трубе он возвращается уже остывший.

Такая система имеет несколько плюсов:

• Температура по всему контуру теплосети останется неизменной, не зависимо от того как далеко находится радиатор;
• С помощью термостатов и регуляторов температуру в каждом отдельном помещение можно устанавливать свою;
• В случае поломки батареи, можно перекрыть подачу горячей воды в нее. Отключать всю систему отопления не придется.

Важно! При такой системе отопления обязательно нужно установить на батарею регулирующую арматуру: термостаты и вентили. Если их не будет, то при малейшем изменении  сопротивления в приборе вся отопительная система может выйти из строя!

Способы подключения биметаллических радиаторов к центральной системе

Схемы присоединения отопительных приборов к центральной системе бывают следующими.

Бокового типа

Самая распространенная схема в многоэтажных домах. Подающая труба с горячей водой подключается к верхнему патрубку, а обратка – к нижнему. Обе трубы находятся с одной стороны теплообменника. Применим такой тип подключения для биметаллических радиаторов с 15 секциями.

При боковой коммутации потребуется установить удлинитель потока. Это трубка, которая вставляется в коллектор подачи. С таким удлинителем нагрев прибора происходит более равномерно и эффективно.

Нижнее подключение

Применяется, когда нужно убрать трубы с поля зрения, придав более эстетичный вид домашнему интерьеру. Немного снижается нагрев, но проблему можно устранить добавлением дополнительных секций. Устанавливая биметаллические радиаторы с нижним подключением, нужно знать, какой из входов будет соединяться с подающей трубой. Важно не перепутать направление.

Внизу батареи устанавливается коллектор для сбора теплоносителя, оттуда он подводится к обратной трубе. Узел подключения желательно устанавливать ближе к стояку.

Диагональная схема подключения

Выполняется так — подающая труба подключается к верхнему патрубку с одного края батареи, а обратка подводится к нижнему с другого края. Такой тип подключения наиболее эффективный в плане работы теплоносителя.

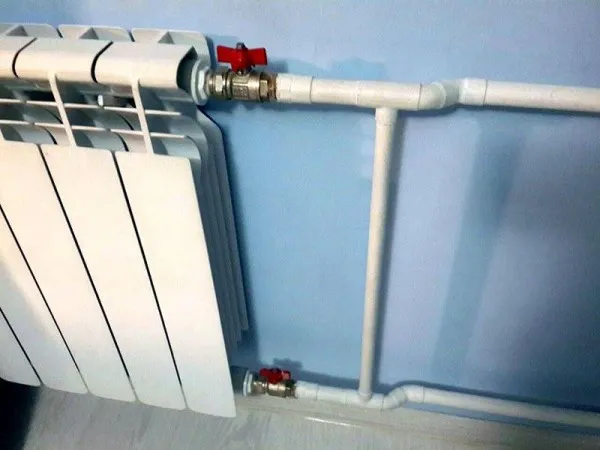

Подключение радиаторов отопления полипропиленом

Одно из преимуществ современных армированных полипропиленовых труд это их привлекательный дизайнерский вид. Поэтому их не обязательно прятать в стены или под плинтус, они прекрасно впишутся в любой интерьер помещения. Еще одно преимущество этих труб, что они не гнутся при заполнении горячим теплоносителем. Кроме этого они дешевые и их проще монтировать в отличие от металлических труб.

При подключении радиатора следует брать фитинги и муфты, изготовленные из того же материала, что и сами трубы.

Важно! Если стояки металлические обвязку делают из медных труб или металлопластиковых. Не следует использовать полипропиленовые — они не совместимы с металлом, в будущем их резьбовое соединение придет в негодность. Все дело в том, что у труб, изготовленных из разного материала, разный коэффициент теплового расширения.

Диаметр тоже следует подбирать идентичный для системных труб. Это связано с тем, что в многоэтажных домах во время запуска системы происходят скачки давления.

При выборе типа обвязки из полипропиленовых труб следует обратить внимание на две вещи:

• Какая отопительная система используется в жилом доме: однотрубная или двухтрубная;
• Выбрать тип подключения: нижний, боковой или диагональный.

При присоединении к любой из двух систем отопления можно выбрать любой тип подключения.

Особенности обвязки для однотрубной системы:

• В этой системе все радиаторы присоединяются последовательно;
• Рядом с батареей обязательно устанавливается байпас, который соединяет подающую трубу и обратку. Байпас нужен в случае аварийных ситуаций или когда вышел из строя радиатор, когда нужно срочно перекрыть воду. В таком случае теплоноситель движется через байпас.

Особенности обвязки для двухтрубной системы:

• Батареи подключаются последовательно или параллельно. Любой из вариантов приемлем.
• Верхний патрубок идет к подающей трубе, нижний к обратке. Устанавливать байпасы не потребуется, так как при такой схеме все батареи подключаются параллельно.

Вообще не очень рекомендуется присоединять биметаллические радиаторы к полипропиленовым или металлопластиковым трубам. Не смотря на все их преимущества и приятный внешний вид, в условиях централизованной системы такие трубы недолго прослужат.

При подключении новых батарей важную роль играет схема. Если неправильно установить оборудование может заметно снизиться эффективность теплоотдачи. При установке новых батарей в первую очередь производят монтаж, установку кронштейнов и других креплений. Типы креплений зависят от вида радиатора. Например, для закрепления чугунных батарей используют особо прочные кронштейны. Для биметаллических кронштейны берут простые, более аккуратного вида. Главное достоинство этих креплений, что их можно сгибать. Это значительно упрощает работу по выравниванию батарей. Выравнивают батареи уровнем, от качества этой работы зависит в дальнейшем эффективность работы оборудования.

Назначение байпаса

Байпас – перемычка, соединяющая подающую трубу с обраткой. В обязательном порядке монтируется при однотрубной системе. Байпас позволяет перекрыть подачу теплоносителя в батарею в случае острой необходимости. Например, при сбоях в работе теплосети или профилактических работах. Наиболее подходящее место для его установки, между стояком и батареей. В перемычку можно попробовать установить кран, это позволит регулировать температуру радиатора. Однако существует риск перекрывания всего стояка.

Лучше всего использовать нерегулируемый байпас, а на сам радиатор поставить регулирующую арматуру. Однако такое новшество приводит к снижению эффективности работы самой батареи.

Регулируемая арматура исправно работает при давлении не выше 10 атмосфер. Но испытательное (опрессовочное) давление, как правило, очень высокое. Превышение нормального давления для работы арматуры, скорее всего, закончиться поломкой приборов.

Что необходимо сделать перед подключением

Перед тем как устанавливать батарею нужно совершить несколько подготовительных действий:

• Определить тип отопительной системы в квартире.
• Проверить наличие полной комплектации к радиатору. В комплекте должны быть следующие устройства для монтажа: кран Маевского, запорная арматура и кронштейны. Проверить наличие дополнительных инструментов, если будет замена старых батарей на новые.
• Определить совместим ли материал переходника с алюминиевым кожухом батареи. Например, алюминиевый кожух разрушится со временем, если к нему будут установлены медные переходники.
• Определить насколько подходящее место для установки батареи.
• Осмотреть сам отопительный прибор, нет ли на нем повреждений, сколов или облупливания краски.

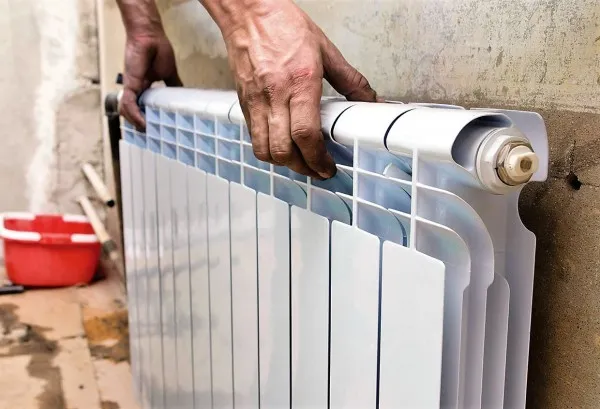

После подготовительных работ можно приступить непосредственно к самому монтажу обогревателя к отопительной системе:

• Перекрыть подачу теплоносителя и слить всю воду из радиатора и системы;
• Убрать старый обогреватель, все трубы от него отсоединить;
• Наметить где будут крепиться кронштейны;
• Повесить обогреватель на кронштейны;
• Поставить кран Маевского и если нужно терморегуляторы, все крепко зафиксировать;
• Присоединить обогреватель к трубам центральной системы.

В завершающем этапе нужно испытать оборудование, открыв подачу теплоносителя. Если нигде не будет протечек, оборудование установлено правильно.

Желательно доверить всю работу по монтажу профессиональным мастерам, но если в наличие есть все необходимые инструменты, то можно попробовать сделать и самостоятельно. При наличии всех нужных деталей, подключить биметаллический радиатор получится быстро и несложно. За исключением того случая когда используется нижний тип подводки. Там уже потребуются дополнительные знания по установке труб в пол или стену, а также закрыть их потом стяжкой.

На нашем сайте представлен большой выбор биметалличеких радиаторов и  терморегуляторов для системы отопления, посмотрите!

Как выбрать биметаллические радиаторы отопления для квартиры?

При выборе биметаллических радиаторов отопления для квартиры, следует учитывать несколько факторов:

1. Размеры радиаторов. Они должны быть подобраны в зависимости от площади и высоты потолков в комнате, а также от необходимой мощности отопления.

2. Дизайн. Биметаллические радиаторы отопления предлагаются различных форм и цветовых решений, что позволяет выбрать те, которые лучше всего подойдут для интерьера комнат.

3. Качество. Существует множество производителей биметаллических радиаторов, и качество может значительно отличаться. Надежный и качественный радиатор должен иметь высокую теплопроводность, обеспечивать долгий срок службы и не подвержен коррозии.

4. Энергоэффективность. Биметаллические радиаторы могут иметь различную теплопроводность, что влияет на их энергоэффективность. Чем выше теплопроводность, тем быстрее и эффективнее будет прогреваться комната, что может сократить расходы на отопление.

5. Цена. Цены на биметаллические радиаторы могут существенно различаться в зависимости от производителя и модели. Не стоит выбирать самые дешевые варианты, так как они могут иметь низкое качество и быстро выйти из строя. В то же время, не обязательно выбирать самые дорогие модели, так как они могут быть излишними для вашей квартиры.

При выборе биметаллических радиаторов отопления для квартиры, необходимо учитывать все перечисленные факторы и выбирать наиболее оптимальный вариант, сочетающий в себе качество, энергоэффективность, дизайн и цену. Также стоит обращаться к специалистам в этой области, которые могут помочь выбрать наиболее подходящие биметаллические радиаторы и установить их в квартире.
