Система отопления Ленинградка для частного дома: как правильно выбрать и смонтировать
Ленинградская система отопления для частного дома представляет собой независимую однотрубную конструкцию, которая отличается простотой в реализации. Это позволяет даже при наличии минимальных навыков, оборудования, инструментов и материалов, самостоятельно установить ее в частном доме силами домашнего мастера.
При этой схеме можно самостоятельно выбирать температурный режим каждого отапливаемого помещения. Есть у нее и другие достоинства, которые будут рассмотрены далее. Ниже на фото можно увидеть, как выглядит батарея отопления, подключенная по этой схеме.
Чугунный радиатор в однотрубном отоплении
Виды и типы однотрубной системы отопления «Ленинградка»
В зависимости от схемы монтажа отопление Ленинградка бывает двух типов:
Общая схема подключения
Схема подключения участка из двух радиаторов
По принципу циркуляции теплоносителя:
- С естественной циркуляцией (гравитационная, самотечная система отопления );
- С принудительной циркуляцией (с установкой насоса).
По типу теплоносителя:
Схема отопления Ленинградка бывает:
Порядок подключения по закрытой схеме с насосом
Система отопления закрытого типа с вертикальной разводкой и естественной циркуляцией может быть реализована в зданиях высотой не более 30 м, например, как система отопления двухэтажного дома .

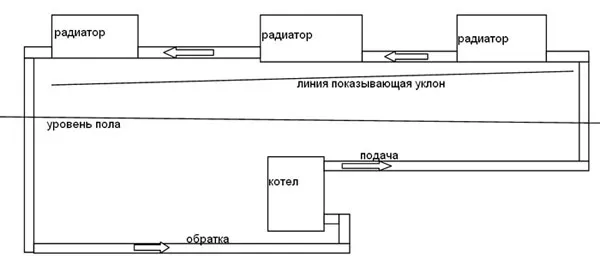

Схема закрытой Ленинградки без насоса
Схема разводки
Принцип, по которому производится разводка в однотрубной системе, основан на последовательном расположении отопительных приборов на одной магистральном трубопроводе – стояке .
Составные элементы схемы
«Ленинградка» включает следующие составные элементы:
- Газовый котел;
- Расширительный бачок;
- Радиаторы отопления;
- Трубы (различного диаметра для стояка и подводки).
Дополнительные элементы системы:
- Вентили – балансировщики;
- Термостатические клапаны;
- Шаровые краны;
- Байпасы.
Горизонтальная однотрубная система отопления
Схема отопления в частном доме с горизонтальной разводкой реализуется в различных вариантах. Магистраль укладывается либо в пространстве пола, либо проходит непосредственно по половому перекрытию.
Если магистраль закладывается в пол, то возможны теплопотери. Чтобы их избежать, необходимо провести теплоизоляцию труб. Естественно, что при закладке труб внутрь пола, необходимо всю схему тщательно просчитать на стадии проекта.
Важно!
Подающая труба должна монтироваться под уклоном. Это позволит теплоносителю беспрепятственно циркулировать (при гравитационной схеме укладки).
Отопительные приборы (радиаторы и батареи) крепятся на одном уровне.
На каждый из них следует установить кран Маевского, который послужит удалению воздуха из отопительной системы.

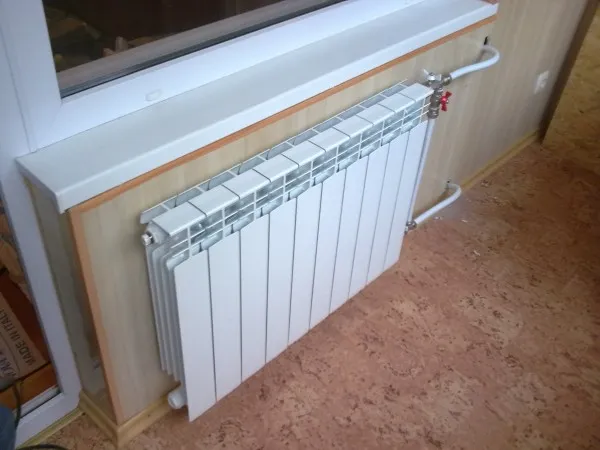

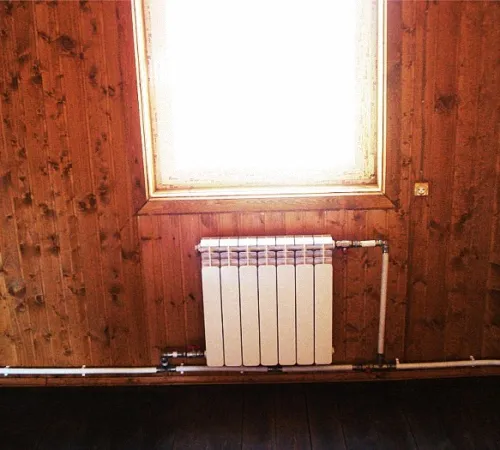

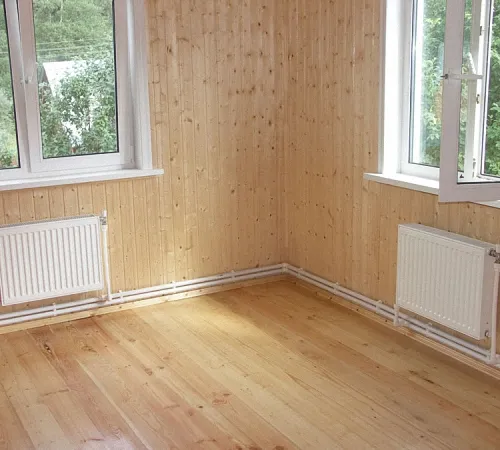

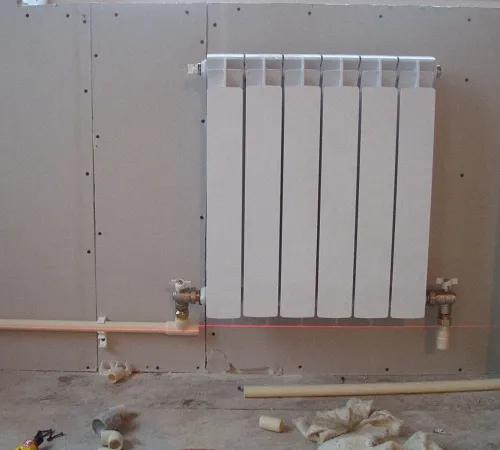

Фото радиатора подключенного к сети с горизонтальной разводкой
Вертикальная однотрубная система отопления
Схема с вертикальной разводкой работает гораздо эффективнее, если в нее включен циркуляционный насос. Принудительная циркуляция теплоносителя позволит даже при меньшем диаметре магистрального трубопровода достичь достаточно быстрого прогрева.
При расчете вертикальной гравитационной схемы нужно предусмотреть трубы большего диаметра для того, чтобы обеспечить достаточную пропускную способность всей отопительной системы. При этом монтаж должен выполняться под небольшим углом, чтобы циркуляция воды в стояке осуществлялась лучше.

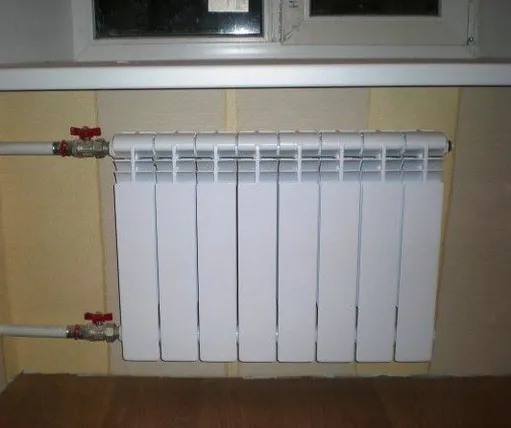

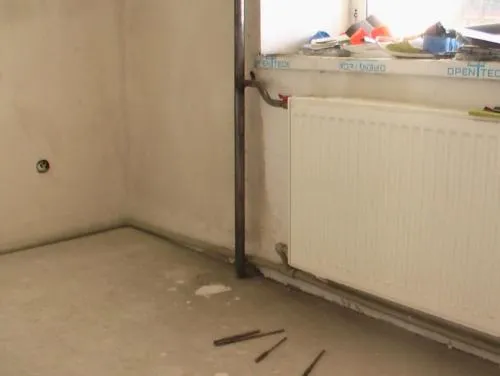

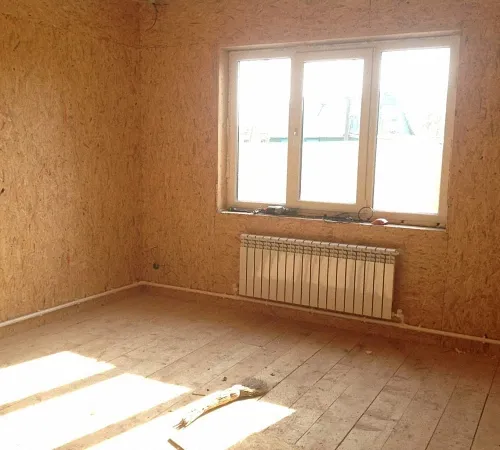

Фото радиатора подключенного к сети с вертикальной разводкой
Порядок монтажа
Ленинградка своими руками устанавливается довольно просто при соблюдении последовательности монтажа:
- Труба диаметром в полтора-два дюйма укладывается по периметру помещения от котла;
- Непосредственно у котла делается технологическая врезка, куда потом будет приварена вертикальная магистраль;
- К этому отрезку крепится расширительный бачок с самого верха;
- После этого подключаются батареи и радиаторы.

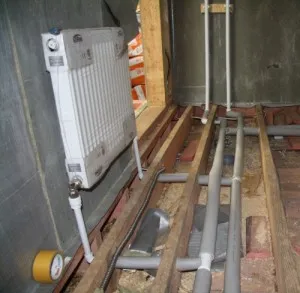

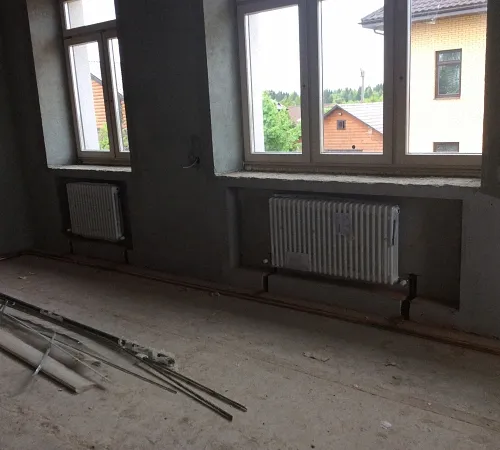

Этап монтажа внутри пола
Видео монтажа однотрубного отопления можно посмотреть здесь:
Статьи по теме
Система отопления «ленинградка» — схемы и особенности монтажа
Чем проще система, тем она вероятно надежнее. Система отопления ленинградка достаточно проста в своем монтаже, но в тоже время применима даже для двухэтажного частного дома. Минимум материалов, наличие навыков работы с инструментом, небольшая теоретическая подготовка и вы можете быть в тепле зимой, организовав своими руками водяное отопление.
Чем удобна система?
Такая однотрубная система в отличие от простой системы отопления с естественной циркуляцией для частного дома позволяет выбирать индивидуальный режим для каждого радиатора, а при необходимости отключать его полностью и даже демонтировать для чистки или замены.
Эта система оптимальна для одноэтажных зданий — в них используется горизонтальное расположение стояков. Но правильный расчет диаметров труб и конфигурации системы позволяет ее эффективно использовать и для двухэтажного дома — в нем уже комбинируется вертикальная и горизонтальная схема подключения стояков «ленинградки».

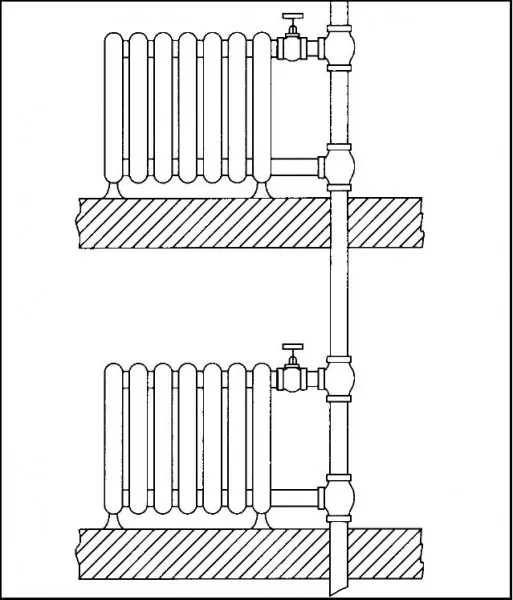

Вертикальная схема «ленинградки»
По способу движения теплоносителя «ленинградка» может быть с естественным движением теплоносителя или с принудительным, закрытого типа или открытого. Вертикальные системы фактически все используют принудительную циркуляцию, что позволяет улучшить динамику прогрева системы и устранить минусы системы с естественной циркуляцией. Для тех, кто не очень приветствует чтение, есть много видео на эту тематику.
«Ленинградка» открытого типа
Водяное отопление такой системы имеет отличительную черту — последовательное расположение всех ее элементов обычно по контуру внешних стен частного дома.
Однотрубная «ленинградка» с нижним подключением радиаторов
Эта однотрубная система имеет «сердце» — котел, который подающим стояком соединяется с первым радиатором. С первой батареи теплоноситель последовательно попадает во вторую, затем в третью и т.д. После крайнего радиатора теплоноситель по обратному стояку поступает обратно в котел для нагрева и повторного «круиза» по системе отопления.
При нагревании теплоносителя в системе он увеличивает свой объем. При этом излишки вытесняются в расширительный бак. Водяное отопление обязательно использует в системе расширительный бак. Он может быть открытого типа — связан с атмосферным воздухом патрубком. Определяет тип системы, как «открытая». При остывании теплоноситель из бака возвращается в систему. Сливной патрубок предназначен для слива излишнего теплоносителя при его чрезмерном нагреве.
Изображенная на схеме однотрубная система для циркуляции теплоносителя использует электрический насос, установленный перед котлом на обратном стояке. Его присутствие способствует более быстрому прогреву всей системы частного (и даже двухэтажного) дома и динамичному изменению температуры теплоносителя при смене режима работы котла.
Для удобного заполнения системы водой в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Так же предусматривается патрубок с краном для слива теплоносителя из системы.

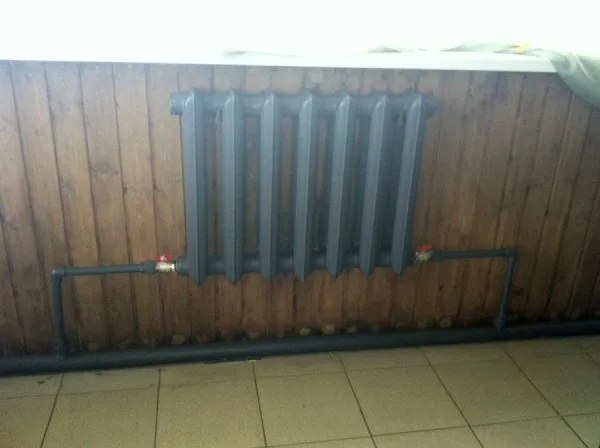

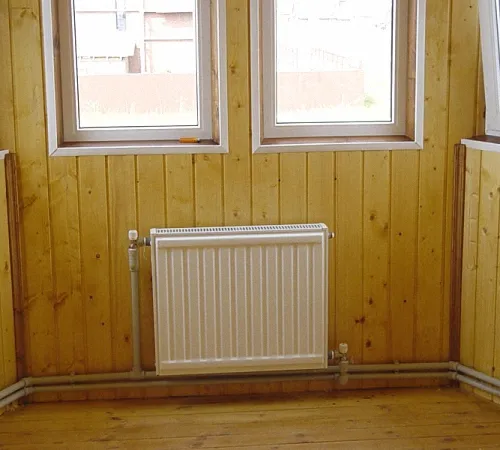

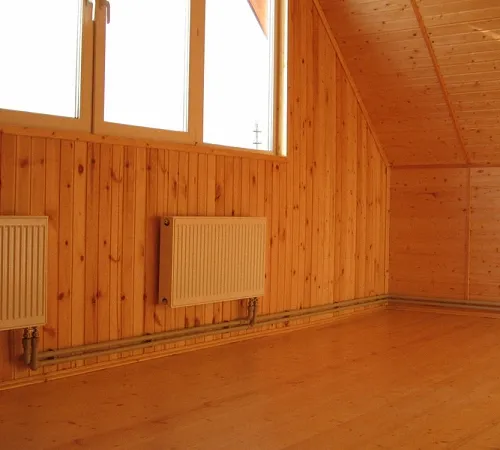

Нижнее подключение радиаторов «ленинградки» частного дома
В системе используются обычные радиаторы (см. фото). В данном варианте водяное отопление сделано с вариантом нижнего подключения радиаторов.

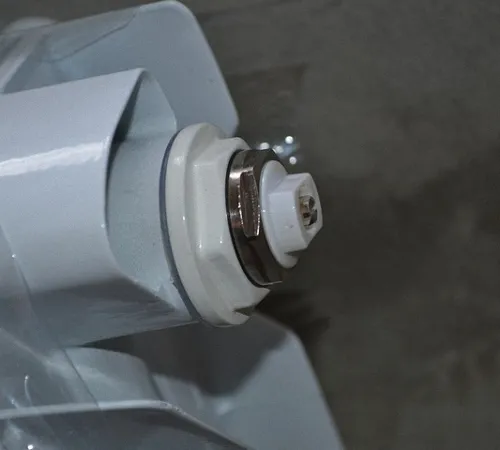

В каждом из них для удаления воздуха установлен кран Маевского.
Для «ленинградки» частного дома также может быть использован диагональный последовательный способ подключения радиаторов.
Этот вариант более «удобен» для равномерного прогрева радиаторов по всей их плоскости.
Рассмотренные выше два способа подключения радиаторов в систему имеют один существенный недостаток — не дают возможности раздельной регулировки теплоотдачи каждого радиатора. Эта проблема устраняется при подключении их указанным ниже способом.

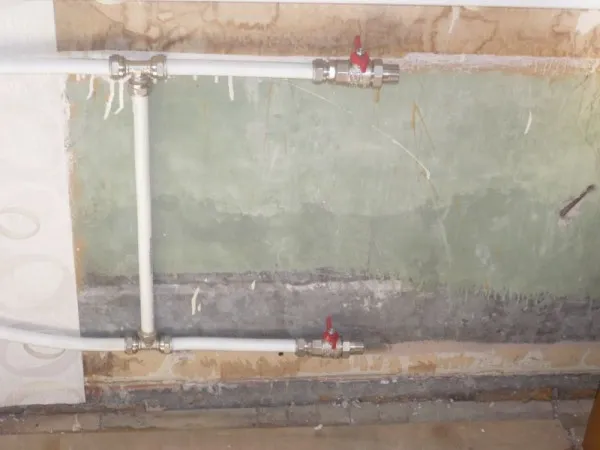

Параллельное подключение каждого радиатора к стояку
В данной схеме использовано параллельное подключение каждого радиатора к стояку. На каждый радиатор на входном и выходном патрубке устанавливается по два шаровых крана, позволяющие при необходимости перекрыть поток теплоносителя и демонтировать радиатор. А на параллельном к радиатору участке стояка, который в данном случае играет роль байпаса, устанавливается кран игольчатого типа, которым можно регулировать интенсивность потока теплоносителя через «шунтируемый» радиатор.
Ведь при его открытом полностью положении вода не будет иметь «желания» подниматься по радиатору вверх против действия силы тяжести. Получается, что увеличивая степень открытия такого вентиля, мы снижаем температуру радиатора.

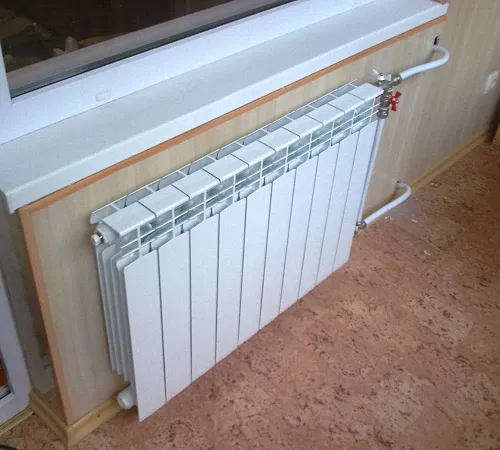

Фото радиатора с диагональным подключением к «ленинградке»
Дополнительный контур
При слишком большой длине и сложной конфигурации системы частного дома в ней может быть использован параллельный дополнительный контур. Управление степенью его нагрева осуществляется с помощью крана игольчатого типа, который позволяет плавно изменять поток теплоносителя через систему. Обязательно обратная труба дополнительного контура, на которой и устанавливается кран, должна быть подключена к основному обратному стояку до циркуляционного насоса.
«Ленинградка» закрытого типа
Подобная однотрубная система может быть изолирована от «атмосферы» — это система закрытого типа. Здесь уже используется расширительный бачок мембранного типа, который позволяет создать в системе избыточное давление. Обычно оно невысоко и находится в пределах 1,5 атм (см. параметры котла). В такой схеме обязательно наличие группы безопасности с манометров, предохранительным клапаном и воздухоотводчиком. Очень удобна такая схема для двухэтажного дома.

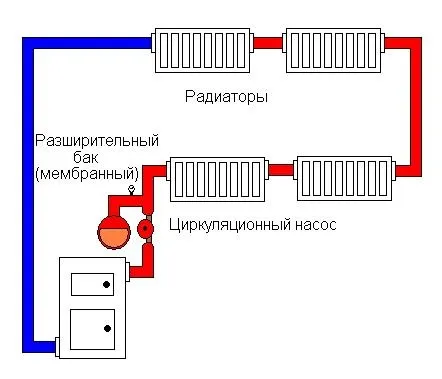

Схема «ленинградки» закрытого типа
Увиденные особенности системы
Изучив типичные схемы подобных систем отопления, вы можете согласиться, что «ленинградка» имеет некоторые практические преимущества, что подтверждают многочисленные положительные отзывы. Она:
- довольно проста в монтаже своими руками;
- надежна в эксплуатации (при правильном проектировании);
- не требует дорогостоящего оборудования;
- допускает индивидуальное изменение степени нагрева радиаторов;
- доступна и функциональна для двухэтажного дома;
- позволяет частично «спрятать» магистральные стояки в пол;
- при грамотном расчете и монтаже может работать как система с естественной циркуляцией теплоносителя .
В тоже время минусы также присутствуют:
- неравномерность нагрева начальных и крайних радиаторов в последовательной цепочке;
- невозможность подключения к горизонтальной системе полотенцесушителей или системы теплого пола;
- в большинстве случаев требует принудительной циркуляции теплоносителя (обязательно для двухэтажного строения).
Некоторые особенности монтажа
Используя при проектировании системы информацию из сети Интернет и выполняя монтаж своими руками, помните, что большое количество прочитанного материала и просмотренного видео повышают ваши шансы успешно завершить начатое. Но самым оптимальным способом организации отопления своими руками будет привлечение, как минимум, для консультационной поддержки профессионала-практика.
Для обеспечения качественного прогрева крайних в цепи радиаторов следует увеличить количество их секций.
Для самотечного варианта системы обязательно используются трубы значительного диаметра. И общая длина контура не должна превышать 30 м.
Монтаж подающей магистральной трубы должен быть выполнен под небольшим уклоном. Сами же радиаторы устанавливаются на одинаковой высоте и нисколько не искажают «геометрию» помещения.
Вертикальная разводка «ленинградки» и длинная «горизонталка» обязательно потребует внедрения в систему циркуляционного насоса.
При монтаже своими руками подающей трубы в толще пола следует помнить о необходимости ее утепления теплоизолирующими рулонными материалами. Это сэкономит вам существенные средства в процессе эксплуатации системы и не приведет к перегреву «подпольного» пространства.
Фото крана игольчатого типа
Кран шарового типа
В качестве запорных вентилей на байпасах и дополнительных контурах системы следует применять только краны игольчатого типа. Они способны плавно регулировать поток жидкости через себя. Использование шаровых кранов здесь недопустимо, так как они не предназначены для «полуоткрытого» функционирования. Они либо закрыты, либо полностью открыты. Только в этих двух положениях сохраняется их длительная работоспособность. На эту тему достаточно видео в сети.
Заканчивая длительный поток мыслей, хотим заметить, что уже давно проверенная десятилетиями использования однотрубная «ленинградка» при современном «апгрейте» циркуляционным насосом и регулирующими кранами на байпасах позволяет получить преимущества более сложной отопительной системы при своей реальной простоте и невысоких капиталовложениях. Обеспечьте правильный ее монтаж своими руками и проводите холодные времена года в тепле и уюте вашего частного дома.
